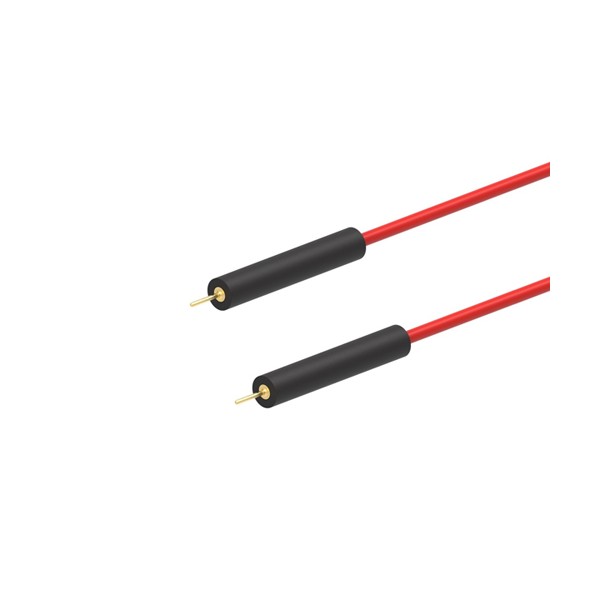

Electro-PJP 209050-M-M 테스트 리드 (0.5mm 플러그 / 수컷-수컷)

Electro-PJP 209050-M-M 테스트 리드 (0.5mm 플러그 / 수컷-수컷)

MODEL
209050-M-M
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

핀 굵기와 양끝 커넥터를
골라 잇는 마이크로 리드

ELECTRO-PJP 209100 · 209078 · 209050 마이크로 플러그 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 209100·209078·209050은 Ø1mm 스택형, Ø0.8mm, Ø0.5mm 마이크로 핀용 테스트 리드(마이크로 플러그 리드)입니다. 30 VAC·60 VDC 이하 회로에서 2 A까지 사용할 수 있으며, 핀 굵기와 양끝 커넥터 조합(M-M·M-F·F-F)에 따라 7종 가운데 고릅니다.

접점은 AuNi 코팅 황동, 절연은 고무여서 가는 리드를 손으로 다루기에 유연합니다. 7종 모두 10개 단위로 포장되며, (주)테솔이 국내에 공식 공급합니다.

2 A

7종 공통 정격 전류

3종

핀 굵기별 리드 구성

M-M · M-F · F-F

양끝 커넥터 조합

10개

1포장 수량

특징

세 가지 핀 굵기의
마이크로 테스트 리드

핵심 특징현장에서 달라지는 점
세 가지 핀 굵기Ø1mm·Ø0.8mm·Ø0.5mm 가운데 연결할 핀에 맞는 굵기를 골라 접촉 불량을 줄입니다.
M-M·M-F·F-F 조합양 끝을 플러그나 잭으로 골라 변환 부품 없이 연결을 마칠 수 있습니다.
Ø1mm 스택형 플러그(209100)플러그 뒤에 다른 플러그를 쌓아 꽂아 한 지점에서 신호를 분기할 수 있습니다.
AuNi 코팅 황동 접점금-니켈 코팅이 산화를 줄여 미세 핀에서 접촉 저항을 안정시킵니다.
고무 절연가는 리드가 유연하게 구부러져 소형 장비 안쪽 배선에 알맞습니다.

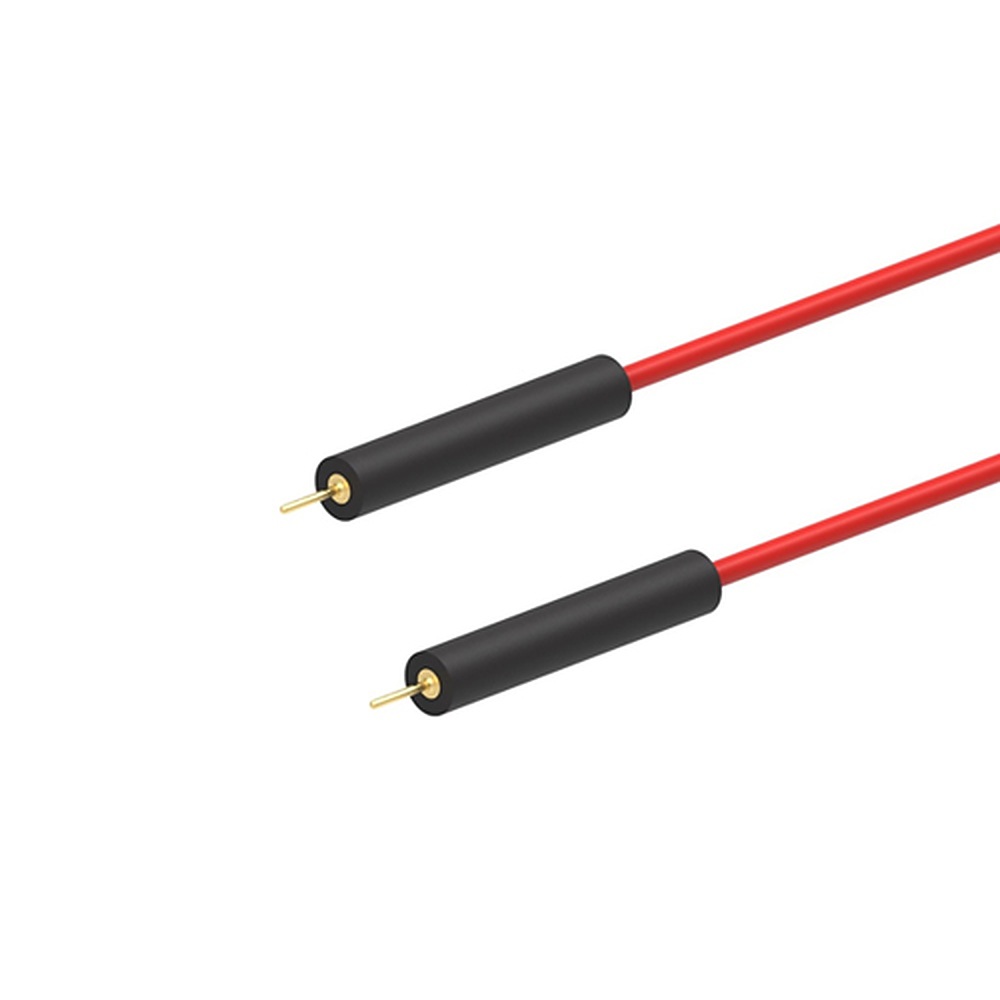

ELECTRO-PJP 209050-M-M - 양 끝에 핀 플러그가 달린 빨간 테스트 리드
양 끝에 핀 플러그가 달린 빨간 테스트 리드

조합 선정

M/F 조합과
길이 옵션 대조

M은 플러그(수), F는 잭(암)입니다. 양쪽이 모두 핀이면 M-M, 양쪽이 모두 소켓이면 F-F, 한쪽만 소켓이면 M-F를 고르세요. 조합을 정하기 전에 연결 대상의 단자 성별을 양쪽 모두 확인해야 합니다.

209050과 209078은 길이 옵션이 10·20 두 가지이고, 209100은 10에서 50까지 5단계입니다. 굵기와 조합이 같아도 길이가 다르면 품번이 달라집니다.

핀 굵기 대조 방법

연결할 핀의 지름을 측정해 맞는 굵기를 고르고, 잭과 플러그의 성별은 양쪽 단자를 각각 대조합니다. 규격이 어긋난 조합은 헐거워 접촉 불량의 원인이 됩니다.

사양

7종 리드
모델 비교 사양

항목구성주문 품번길이 옵션포장 수량
209050-F-FØ0.5mm 잭 리드 (암-암)209050-F-F-[L]-#10 / 2010개
209050-M-FØ0.5mm 커넥터 리드, 잭 / 플러그209050-M-F-[L]-#10 / 2010개
209050-M-MØ0.5mm 플러그 리드 (수-수)209050-M-M-[L]-#10 / 2010개
209078-F-FØ0.8mm 잭 리드 (암-암)209078-F-F-[L]-#10 / 2010개
209078-M-FØ0.8mm 커넥터 리드, 잭 / 플러그209078-M-F-[L]-#10 / 2010개
209078-M-MØ0.8mm 플러그 리드 (수-수)209078-M-M-[L]-#10 / 2010개
209100Ø1mm 스택형 플러그 리드209100-AR-[L]-#10 / 20 / 30 / 40 / 5010개

시리즈 공통 사양

항목사양
정격 전압30 VAC 이하 / 60 VDC 이하
정격 전류2 A
접점 소재AuNi 코팅 황동
절연 소재고무
안전 범주CAT 등급 없음

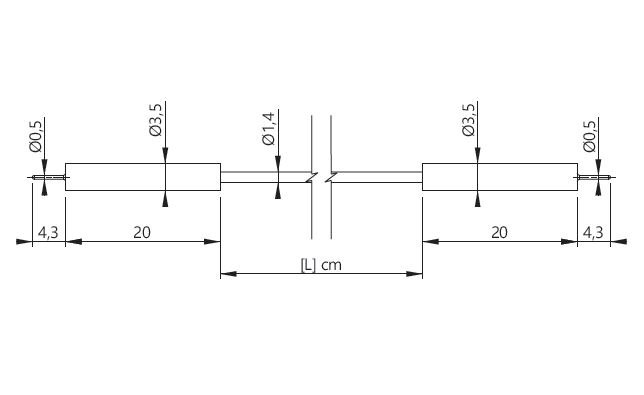

ELECTRO-PJP 209050-M-M - 0.5mm 플러그 테스트 리드의 치수도
0.5mm 플러그 테스트 리드의 치수도

활용 분야

소형 핀 연결과
신호 분기

  • 가는 소형 핀 연결 — 209050으로 핀 지름이 가장 가는 소형 커넥터를 계측 라인에 연결합니다.
  • 중간 굵기 소형 핀 연결 — 209078로 같은 굵기의 소켓과 플러그 사이를 리드로 연결합니다.
  • 스택형 분기 — 209100 플러그를 쌓아 꽂아 한 지점의 신호를 둘 이상의 계측기로 전달합니다.
  • 소형 계측기 단자 연결 — 잭 리드로 소형 단자와 장비를 연결합니다.

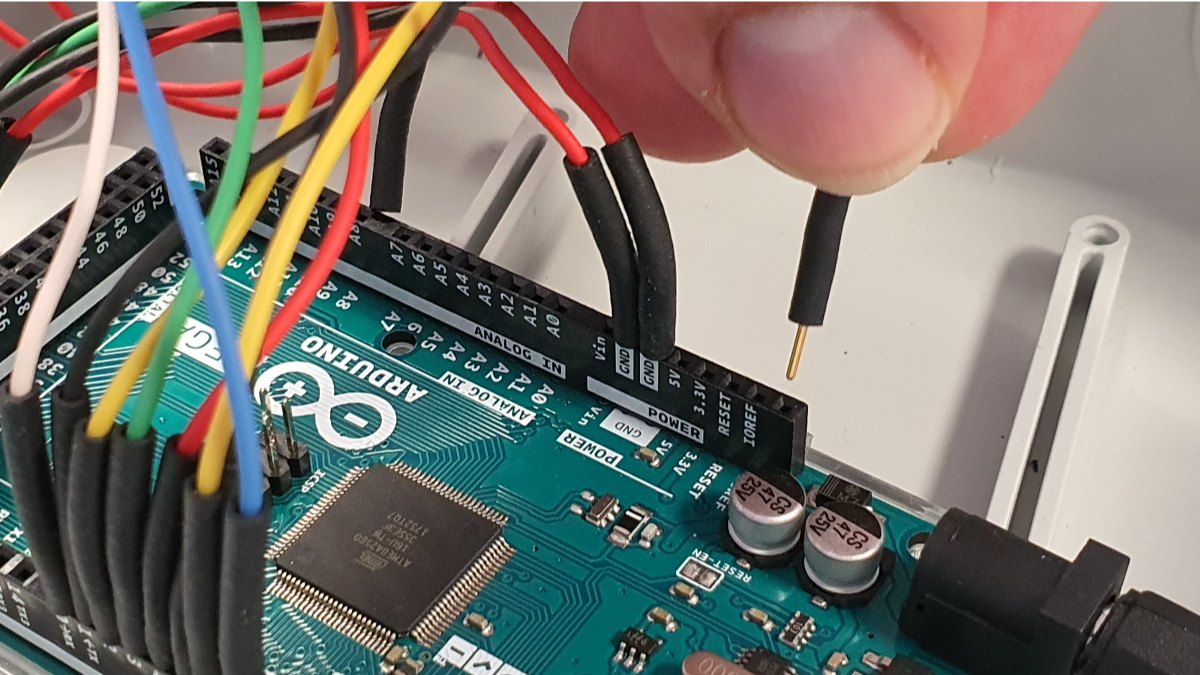

ELECTRO-PJP 209050-M-M - 개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습
개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습

선택 가이드

핀 굵기와 성별로
고르는 모델

이럴 때 (핀·단자 조건)권장 모델선택 이유
가는 핀이고 양쪽이 소켓일 때209050-F-F잭끼리 잇는 암-암 구성이라 소켓 두 곳을 바로 연결합니다.
중간 굵기 핀이고 한쪽만 소켓일 때209078-M-F잭과 플러그를 한 리드에 갖춰 소켓과 핀을 바로 잇습니다.
중간 굵기 핀 양쪽을 플러그로 연결할 때209078-M-M양 끝이 플러그인 수-수 구성입니다.
굵은 핀에서 분기 연결이 필요할 때209100스택형 플러그라 한 지점에 다른 플러그를 겹쳐 꽂을 수 있습니다.

구성·옵션

마이크로 리드 길이 옵션과
포장 단위

구분내용
209050 · 209078 길이10 / 20
209100 길이10 / 20 / 30 / 40 / 50
포장 수량7종 모두 10개
