Electro-PJP 209078-M-F 테스트 리드 0.8mm 컨넥터, 잭/플러그(M/F)

Electro-PJP 209078-M-F 테스트 리드 0.8mm 컨넥터, 잭/플러그(M/F)

MODEL
209078-M-F
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

Ø0.8 mm 소켓과 핀을⁣ 한 가닥으로 잇는 리드

Electro-PJP 209078-M-F Ø0.8 mm 마이크로 리드(잭/플러그)

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 209078-M-F는 잭과 플러그를 한 가닥에 갖춘 Ø0.8 mm 마이크로 테스트 리드(Micro Test Lead)입니다. 소켓과 핀 사이를 바로 잇는 암-수 구성입니다.

30 VAC, 60 VDC 이하 회로에서 2 A까지 사용하며 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

M-F

플러그·잭 각 1

Ø0.8 mm

커넥터 지름

2 A

정격 전류

10 · 20

길이 옵션

조합 선택

한쪽만 소켓일 때⁣ 고르는 209078-M-F

양쪽이 모두 핀이면 209078-F-F, 양쪽이 모두 소켓이면 209078-M-M입니다. 한쪽만 소켓이면 이 품번이 맞습니다.

잭과 플러그 한 쌍

한쪽 잭에는 핀을 꽂고, 반대쪽 플러그는 소켓에 꽂아 변환 부품 없이 연결합니다.

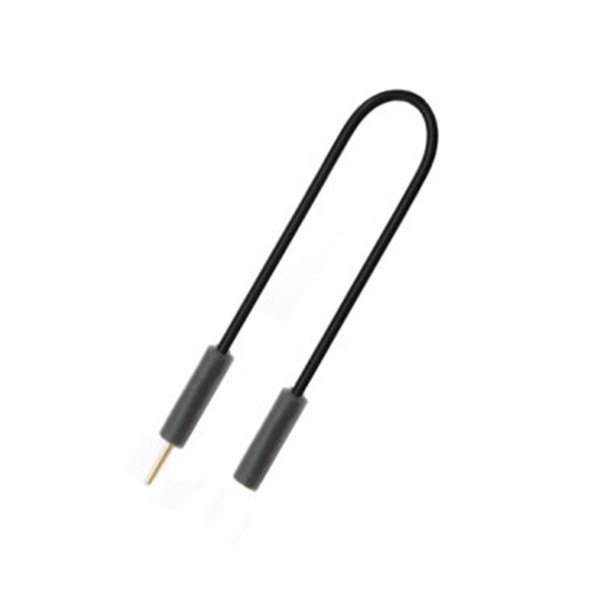

ELECTRO-PJP 209078-M-F - U자로 구부린 잭과 플러그 연결 검정 리드
U자로 구부린 잭과 플러그 연결 검정 리드

주문

209078-M-F 품번 읽는 법

209078-M-F-[L]-# 형식으로 주문하며 [L]에 10 또는 20을 넣습니다.

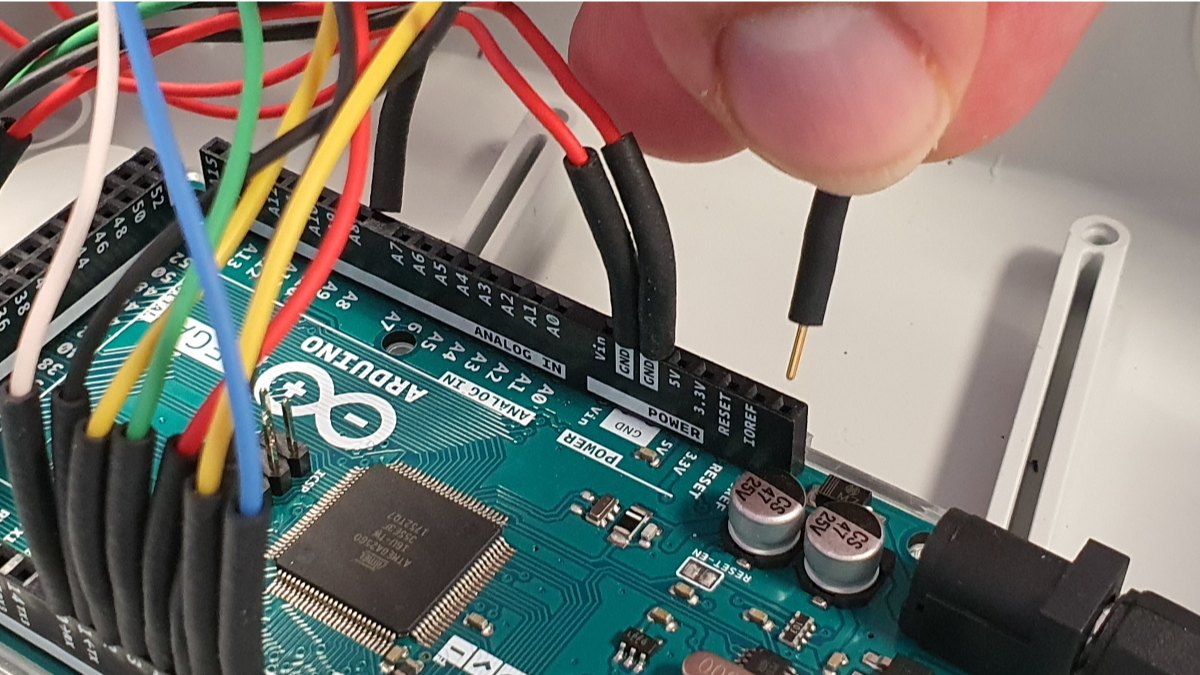

ELECTRO-PJP 209078-M-F - 개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습
개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습

사양

209078-M-F⁣ 커넥터·정격 사양

구분내용
모델209078-M-F
커넥터 조합Ø0.8 mm 잭 / 플러그 (암-수)
허용 전압·전류≤30 VAC, ≤60 VDC에서 2 A
길이 옵션 [L]10 · 20
주문 시 기재209078-M-F-[L]-#
포장10개
재질접점 금도금 황동 / 절연 고무

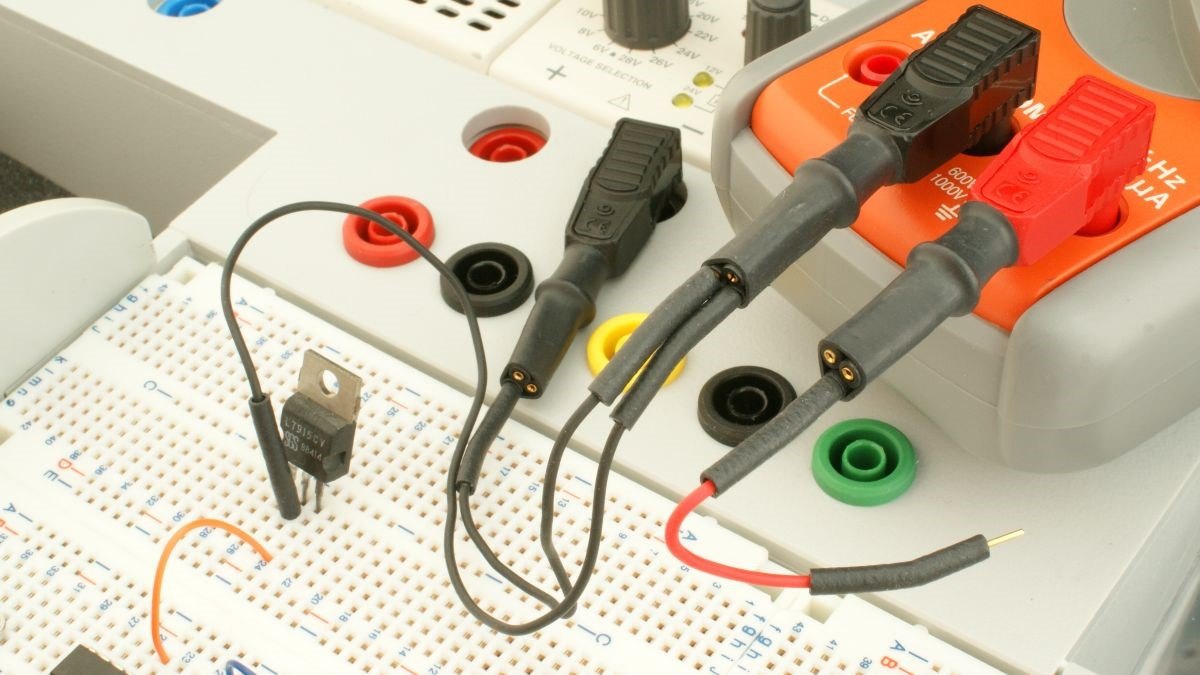

ELECTRO-PJP 209078-M-F - 브레드보드 회로에 테스트 리드를 연결해 측정하는 모습
브레드보드 회로에 테스트 리드를 연결해 측정하는 모습

활용 분야

209078-M-F로⁣ 연결하는 단자

  • 소켓과 핀 연결 — 서로 다른 성별의 Ø0.8 mm 단자를 한 가닥으로 잇습니다.
  • 소형 장비 배선 — 가는 리드를 좁은 공간에 배선합니다.

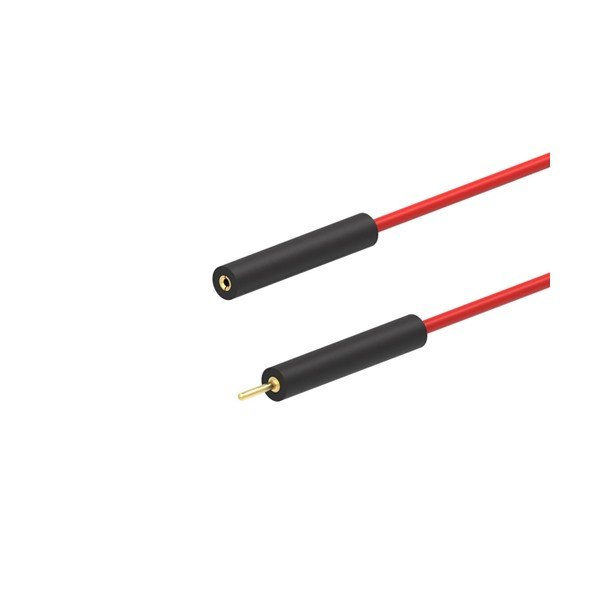

ELECTRO-PJP 209078-M-F - 잭과 플러그가 달린 빨간 테스트 리드
잭과 플러그가 달린 빨간 테스트 리드

같은 계열

209078-M-F와⁣ 같은 굵기·다른 굵기 품번

  • 209050-F-F — Ø0.5 mm 잭 리드, 양끝 잭(암-암)
  • 209050-M-F — Ø0.5 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
  • 209050-M-M — Ø0.5 mm 플러그 리드, 양끝 플러그(수-수)
  • 209078-F-F — Ø0.8 mm 잭 리드, 양끝 잭(암-암)
  • 209078-M-M — Ø0.8 mm 플러그 리드, 양끝 플러그(수-수)
  • 209100 — Ø1 mm 스태커블 플러그 리드, 길이 옵션 10~50
