Electro-PJP 209078-M-M 테스트 리드 0.8mm 플러그(M-M)

Electro-PJP 209078-M-M 테스트 리드 0.8mm 플러그(M-M)

MODEL
209078-M-M
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

양끝이 Ø0.8 mm 플러그인⁣ 수-수 마이크로 리드

Electro-PJP 209078-M-M Ø0.8 mm 마이크로 플러그 리드(수-수)

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 209078-M-M은 플러그 두 개를 양끝에 단 Ø0.8 mm 수-수 마이크로 테스트 리드(Micro Plug Lead)입니다. 연결할 양쪽이 모두 소켓일 때 맞는 구성입니다.

2 A 정격의 저전압 신호용이며 한 포장에 10개가 들어 있습니다. (주)테솔이 국내에 공식 공급합니다.

M-M

양끝 모두 플러그

Ø0.8 mm

플러그 지름

≤60 VDC

정격 전압(DC)

10개입

1포장 수량

정격

209078-M-M의⁣ 전압·전류 한도

정격 전압은 30 VAC 이하, 60 VDC 이하이고 정격 전류는 2 A입니다. CAT 등급은 표기되어 있지 않으므로 저전압 신호 연결에 사용하세요.

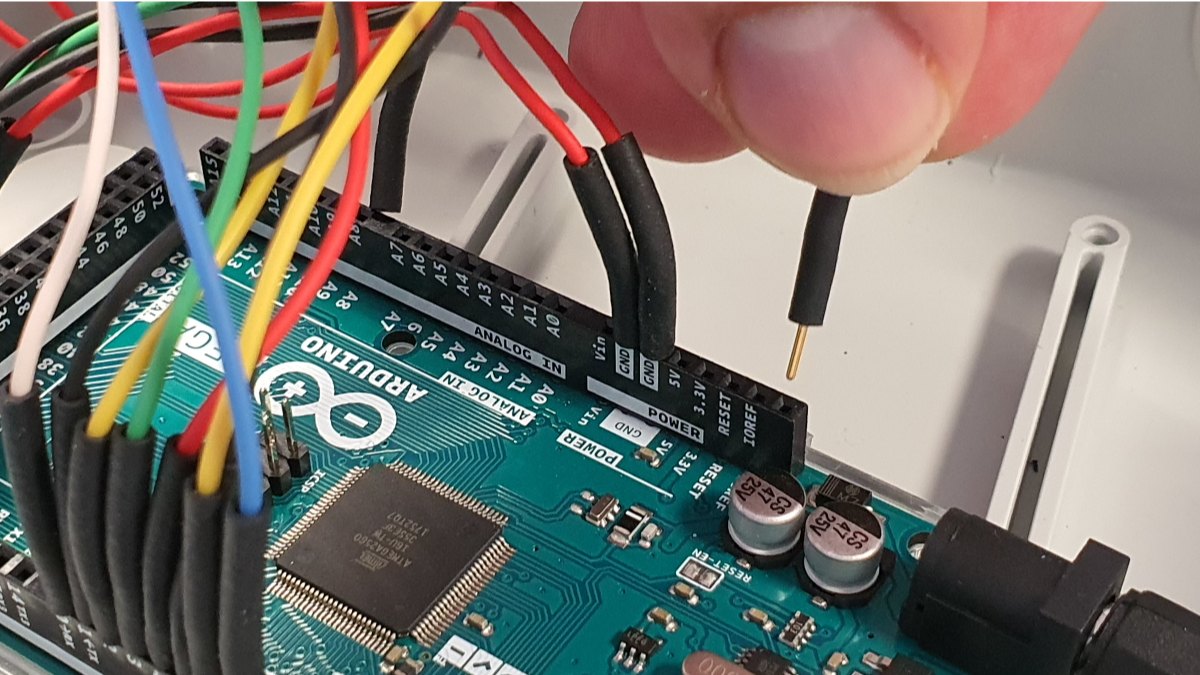

ELECTRO-PJP 209078-M-M - 개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습
개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습

재질·길이

고무 절연, 금도금 황동 접점

항목내용
절연고무
접점금도금 황동
길이 [L]10 · 20
주문 품번209078-M-M-[L]-#

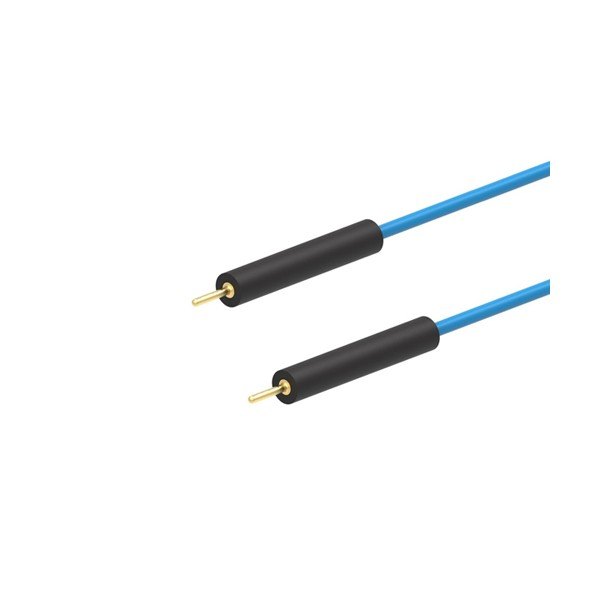

ELECTRO-PJP 209078-M-M - 양 끝에 플러그가 달린 파란 테스트 리드
양 끝에 플러그가 달린 파란 테스트 리드

사양

209078-M-M⁣ 구성과 포장 사양

항목값
주문 품번209078-M-M-[L]-#
커넥터 조합Ø0.8 mm 플러그 / 플러그 (수-수)
길이 옵션10 · 20
전압 한도30 VAC 이하, 60 VDC 이하
전류 한도2 A
접점 소재금도금 황동
절연 소재고무
1포장10개입
모델명209078-M-M

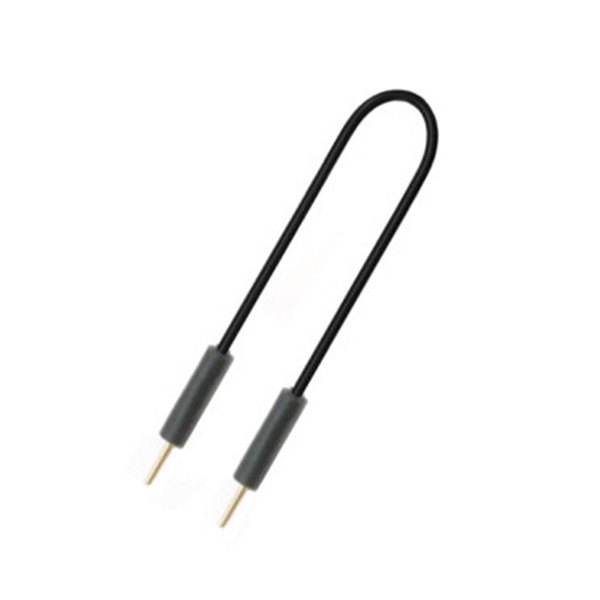

ELECTRO-PJP 209078-M-M - U자로 구부린 양 끝 플러그 검정 리드
U자로 구부린 양 끝 플러그 검정 리드

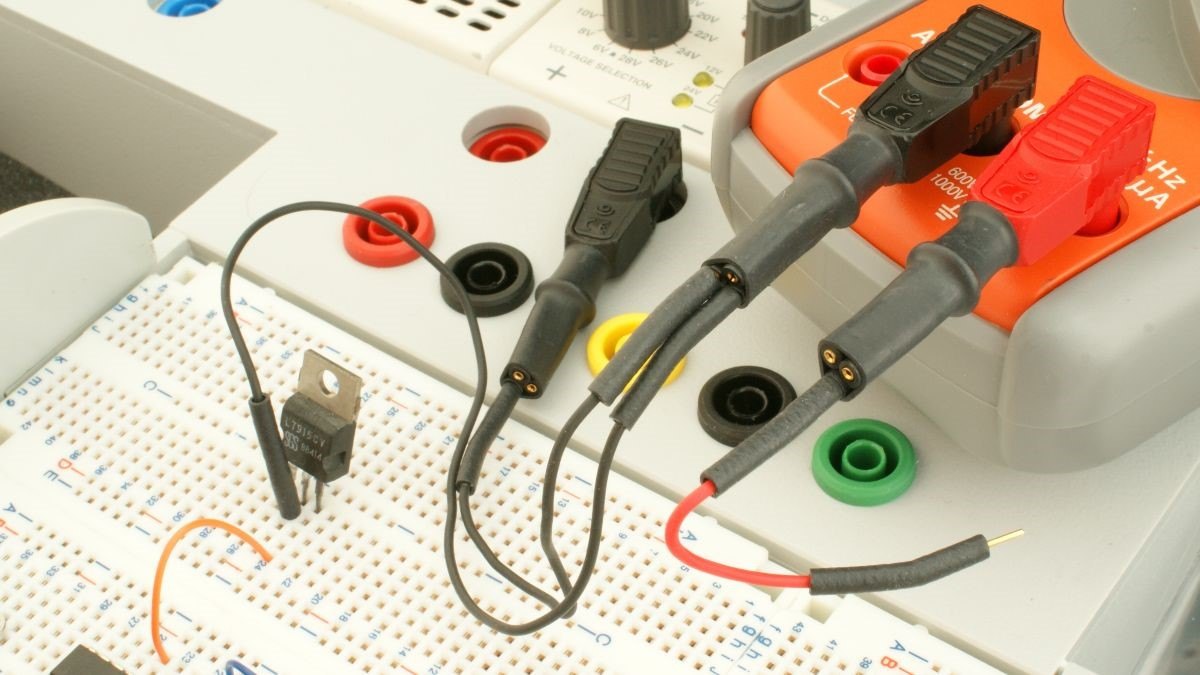

ELECTRO-PJP 209078-M-M - 브레드보드 회로에 테스트 리드를 연결해 측정하는 모습
브레드보드 회로에 테스트 리드를 연결해 측정하는 모습

활용 분야

플러그 리드 209078-M-M의⁣ 연결 사례

  • 소켓 두 곳 연결 — 양끝 플러그로 두 개의 Ø0.8 mm 소켓을 잇습니다.
  • 신호 전달 — 가는 리드로 소형 장비 사이의 신호를 연결합니다.

같은 계열

209078-M-M 외에⁣ 같은 마이크로 리드 6종

  • 209050-F-F — Ø0.5 mm 잭 리드, 양끝 잭(암-암)
  • 209050-M-F — Ø0.5 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
  • 209050-M-M — Ø0.5 mm 플러그 리드, 양끝 플러그(수-수)
  • 209078-F-F — Ø0.8 mm 잭 리드, 양끝 잭(암-암)
  • 209078-M-F — Ø0.8 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
  • 209100 — Ø1 mm 스태커블 플러그 리드, 길이 옵션 10~50
