한쪽은 잭, 한쪽은 플러그인⁣ Ø0.5 mm 마이크로 리드

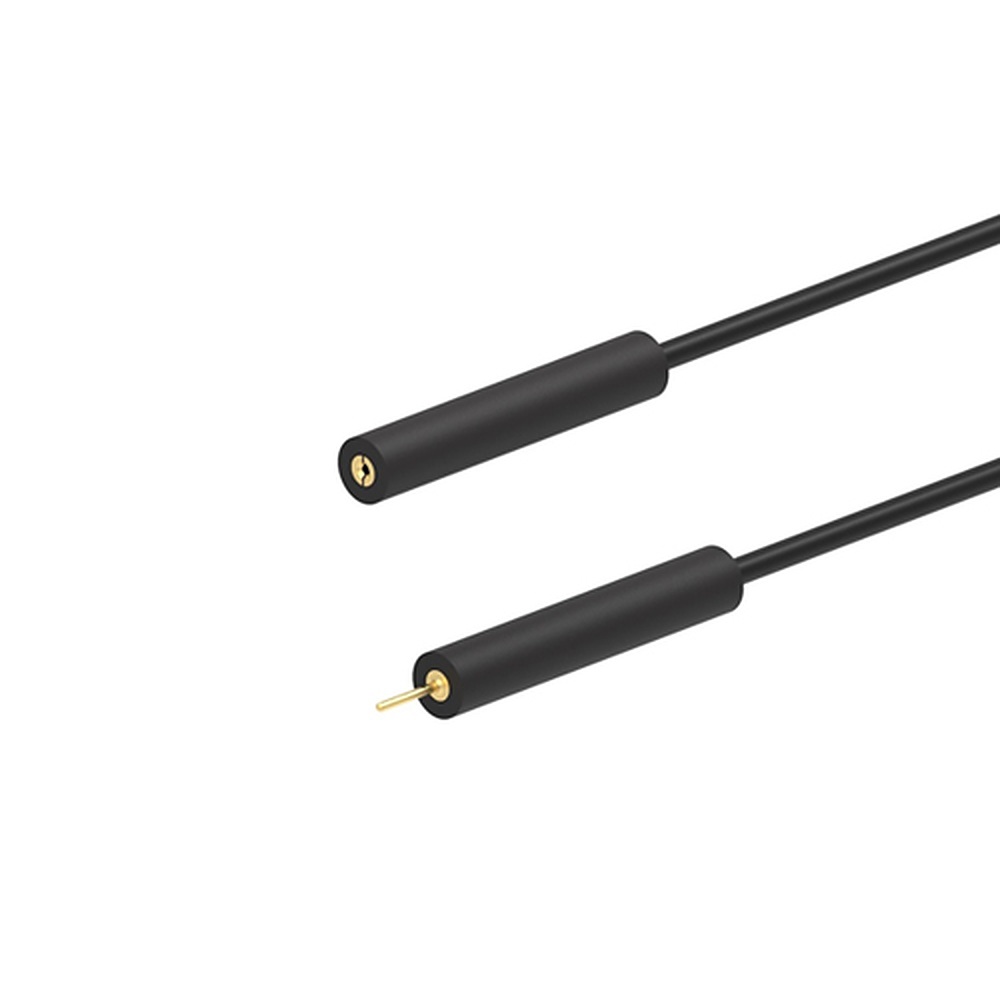

Electro-PJP 209050-M-F Ø0.5 mm 마이크로 리드(잭/플러그)

견적 받기

Electro-PJP 한국 독점 공급 파트너

소켓과 핀을 한 가닥으로 이어야 한다면 Electro-PJP 209050-M-F를 선택합니다. 한쪽 끝은 잭, 반대쪽은 플러그인 Ø0.5 mm 마이크로 테스트 리드입니다.

정격은 ≤30 VAC, ≤60 VDC, 2 A이고 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

Ø0.5 mm

커넥터 지름

M-F

플러그와 잭 한 쌍

≤30 VAC

≤60 VDC 정격

2 A

정격 전류

성별 구성

M-F 구성이 맞는⁣ 연결 대상

리드의 잭 쪽에는 핀을 꽂고, 플러그 쪽은 소켓에 꽂는 구성입니다. 양끝이 같은 성별이 필요하면 209050-M-M이나 209050-F-F를 선택하세요.

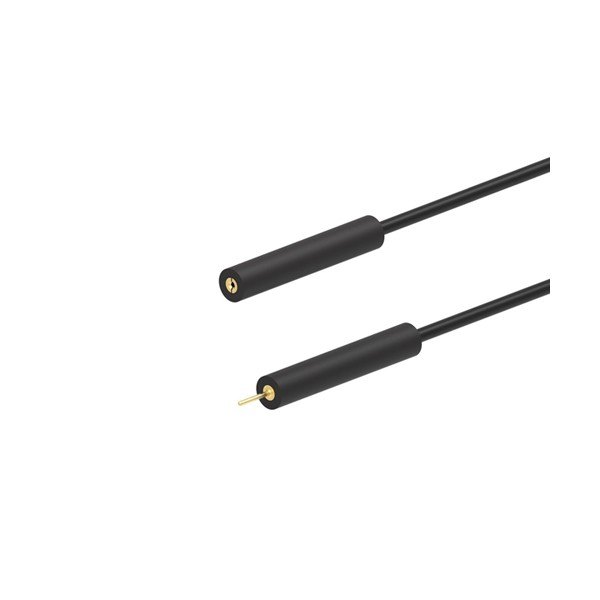

ELECTRO-PJP 209050-M-F - 양 끝에 핀 커넥터가 달린 검정 테스트 리드
양 끝에 핀 커넥터가 달린 검정 테스트 리드

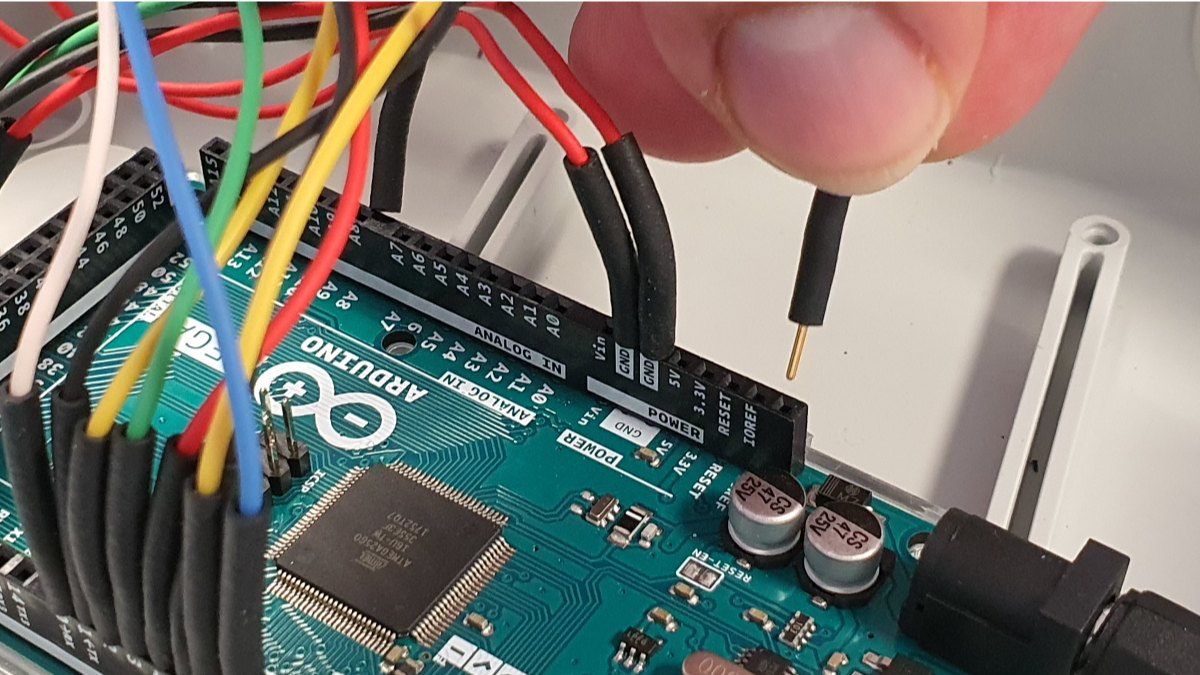

ELECTRO-PJP 209050-M-F - 개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습
개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습

주문 형식

209050-M-F 품번에⁣ 길이를 더하는 법

주문 품번은 209050-M-F-[L]-#이고, 길이 [L]은 10 또는 20입니다.

항목내용
길이 옵션10 · 20
커넥터잭 1 · 플러그 1
포장10개입

사양

209050-M-F 정격과⁣ 재질 정리

구분내용
모델209050-M-F
커넥터 조합Ø0.5 mm 잭 / 플러그 (암-수)
허용 전압·전류≤30 VAC, ≤60 VDC에서 2 A
길이 옵션 [L]10 · 20
주문 시 기재209050-M-F-[L]-#
포장10개
재질접점 금도금 황동 / 절연 고무

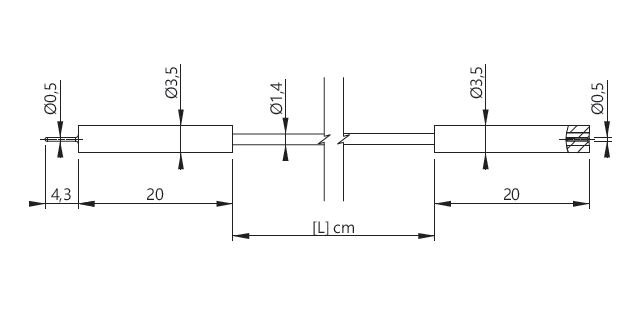

ELECTRO-PJP 209050-M-F - 0.5mm 커넥터 테스트 리드의 치수도
0.5mm 커넥터 테스트 리드의 치수도

활용 분야

잭·플러그 리드가 필요한⁣ 소형 연결

  • 소켓과 핀 연결 — 한 가닥으로 서로 다른 성별의 단자를 잇습니다.
  • 가는 핀 계측 — Ø0.5 mm 핀 헤더의 신호를 계측기로 보냅니다.

같은 계열

209050-M-F 외⁣ 성별·굵기 조합

  • 209050-F-F — Ø0.5 mm 잭 리드, 양끝 잭(암-암)
  • 209050-M-M — Ø0.5 mm 플러그 리드, 양끝 플러그(수-수)
  • 209078-F-F — Ø0.8 mm 잭 리드, 양끝 잭(암-암)
  • 209078-M-F — Ø0.8 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
  • 209078-M-M — Ø0.8 mm 플러그 리드, 양끝 플러그(수-수)
  • 209100 — Ø1 mm 스태커블 플러그 리드, 길이 옵션 10~50
