Electro-PJP 209078-F-F 테스트 리드 0.8mm 잭 (F-F)

Electro-PJP 209078-F-F 테스트 리드 0.8mm 잭 (F-F)

MODEL
209078-F-F
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

Ø0.8 mm 핀 두 곳을⁣ 이어 주는 잭 리드

Electro-PJP 209078-F-F Ø0.8 mm 마이크로 잭 리드(암-암)

견적 받기

Electro-PJP 한국 독점 공급 파트너

209078 계열 중 양끝이 모두 잭인 품번이 Electro-PJP 209078-F-F입니다. Ø0.8 mm 핀에 꽂는 암-암 구성의 마이크로 테스트 리드(Micro Test Lead)입니다.

정격은 ≤30 VAC, ≤60 VDC, 2 A이고 10개입으로 포장됩니다. (주)테솔이 국내에 공식 공급합니다.

Ø0.8 mm

잭 지름

F-F

양끝 모두 잭

10 · 20

길이 옵션

10개입

1포장 수량

핀 굵기

0.8 mm 핀에 맞는⁣ 209078 계열

연결할 핀이 Ø0.8 mm이면 209078 계열을 선택합니다. 0.5 mm 핀은 209050, 1 mm 스태커블 플러그는 209100입니다.

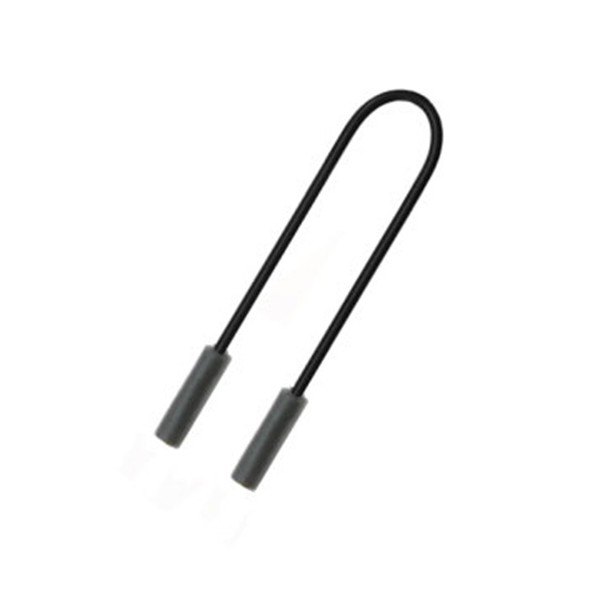

ELECTRO-PJP 209078-F-F - U자로 구부린 검정 잭 테스트 리드
U자로 구부린 검정 잭 테스트 리드

주문 품번

209078-F-F에 길이⁣ [L]을 붙여 주문

209078-F-F-[L]-# 형식이며 [L]은 10 또는 20입니다. 굵기와 조합이 같아도 길이가 다르면 품번이 달라집니다.

항목내용
구성잭 / 잭 (암-암)
핀 지름Ø0.8 mm
길이 [L]10 · 20

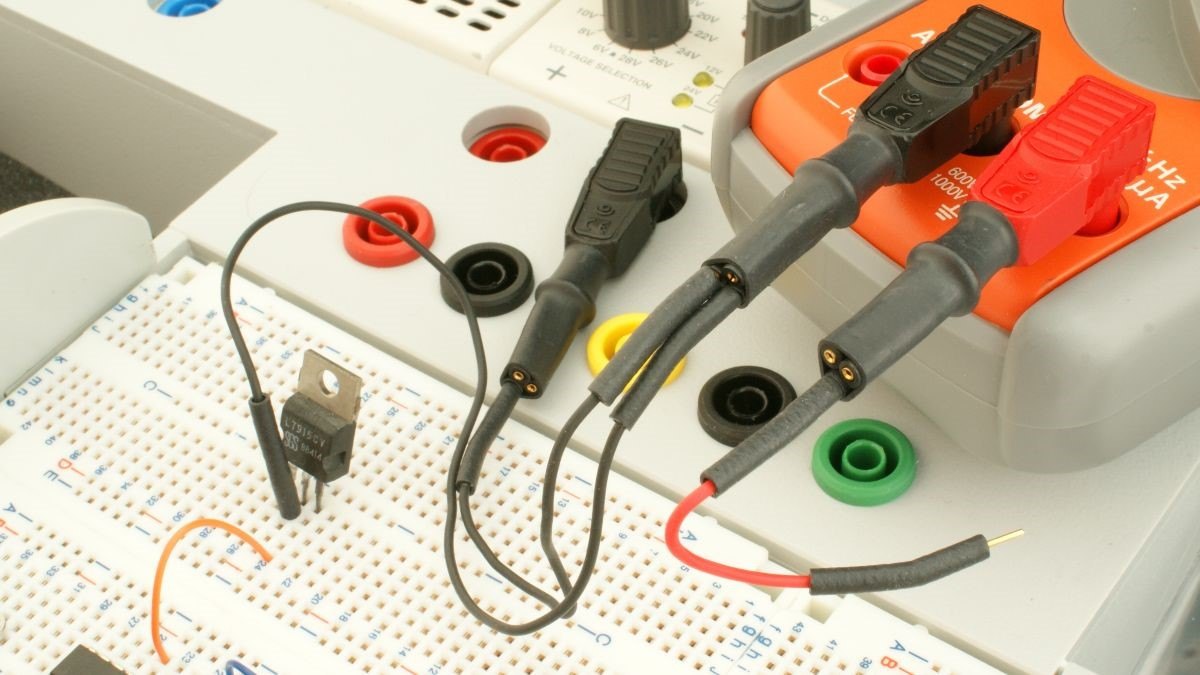

ELECTRO-PJP 209078-F-F - 브레드보드 회로에 테스트 리드를 연결해 측정하는 모습
브레드보드 회로에 테스트 리드를 연결해 측정하는 모습

사양

209078-F-F 사양:⁣ 핀 지름과 정격

항목사양
품번209078-F-F
구성Ø0.8 mm 잭 / 잭 (암-암)
정격 전압≤30 VAC · ≤60 VDC
정격 전류2 A
길이 [L]10 · 20
주문 품번 형식209078-F-F-[L]-#
절연·접점고무 절연, 금도금 황동
포장 수량10개입

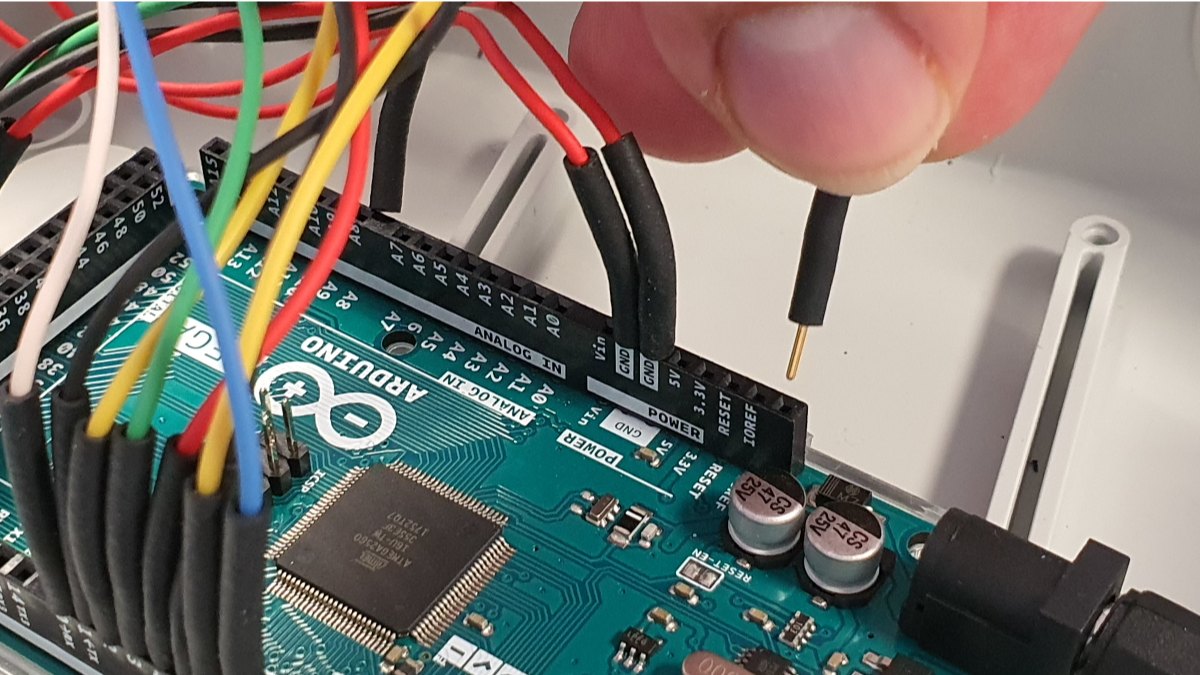

ELECTRO-PJP 209078-F-F - 개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습
개발 보드의 핀 헤더에 가는 테스트 리드를 연결하는 모습

활용 분야

Ø0.8 mm 암-암 리드가⁣ 맞는 연결

  • 핀과 핀 연결 — 양쪽이 모두 핀(수)인 구성에 잭 리드로 연결합니다.
  • 중간 굵기 소형 핀 연결 — 같은 굵기의 단자 사이를 리드로 잇습니다.

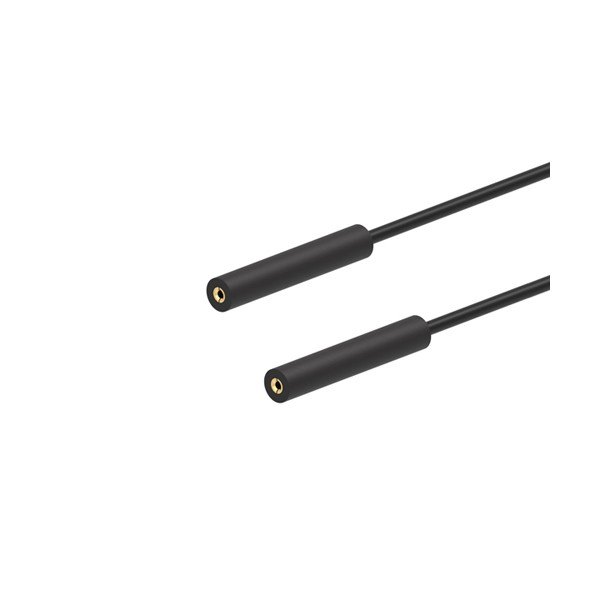

ELECTRO-PJP 209078-F-F - 양 끝에 잭이 달린 검정 테스트 리드
양 끝에 잭이 달린 검정 테스트 리드

같은 계열

209078-F-F 외⁣ Ø0.8 mm 조합과 다른 굵기

  • 209050-F-F — Ø0.5 mm 잭 리드, 양끝 잭(암-암)
  • 209050-M-F — Ø0.5 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
  • 209050-M-M — Ø0.5 mm 플러그 리드, 양끝 플러그(수-수)
  • 209078-M-F — Ø0.8 mm 리드, 한쪽 잭·한쪽 플러그(암-수)
  • 209078-M-M — Ø0.8 mm 플러그 리드, 양끝 플러그(수-수)
  • 209100 — Ø1 mm 스태커블 플러그 리드, 길이 옵션 10~50
