Electro-PJP 한국 독점 공급 파트너

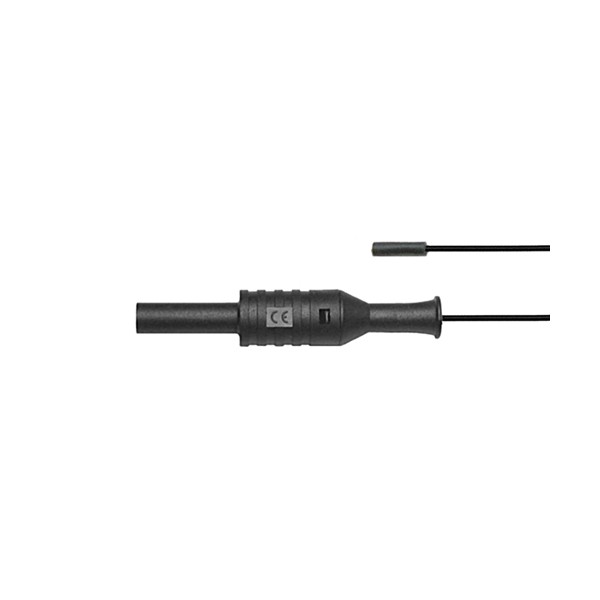

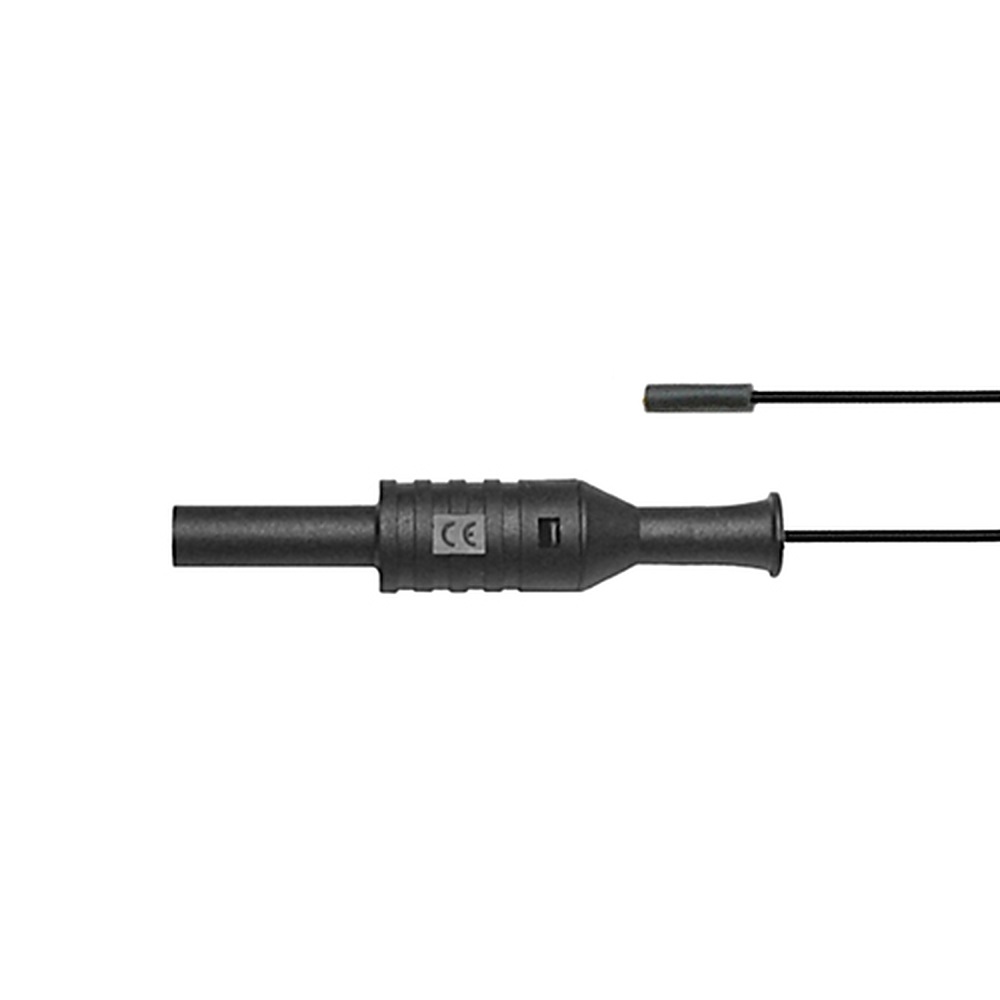

Electro-PJP 6822는 양쪽이 모두 잭(F)이고 지름이 Ø2mm와 Ø0.8mm인 마이크로 테스트 리드입니다. 정격은 ≤30VAC ≤60VDC, 2 A입니다. (주)테솔이 국내에 공식 공급합니다.
접점은 금도금 황동, 절연부는 PP와 고무이고 케이블은 실리콘 0.22 mm²입니다. 10개 단위로 포장됩니다.
양 끝 잭
6822로 플러그끼리 이어 주는 구성
6822는 양끝이 잭(F)이라 양쪽 모두 플러그(M)에 꽂아 연결합니다. 같은 계열의 6824는 Ø2mm 대신 Ø4mm 잭을 달았습니다.
사양
6822 규격과 재질 표
| 항목 | 내용 |
|---|---|
| 품번 | 6822 |
| 양쪽 단자 | Ø2mm 잭(F) / Ø0.8mm 잭(F) |
| 정격 전압 | ≤30VAC ≤60VDC |
| 전류 | 2 A |
| 절연 재질 | PP, 고무 |
| 접점 | 금도금 황동 |
| 케이블 | 실리콘(SIL) 0.22 mm² |
| 포장 | 10개 |

같은 계열
6822와 비교하는 잭 리드·클립
- 2060/M0.5 — 리드, Ø4mm 잭(F) / Ø0.5mm 플러그(M), ≤30VAC ≤60VDC 1 A
- 6824 — 리드, Ø4mm 잭(F) / Ø0.8mm 잭(F), ≤30VAC ≤60VDC 2 A
- ADA2410/F0.8 — 어댑터, Ø4mm 바나나 플러그(M) / Ø0.8mm 소켓(F) 3개, ≤30VAC ≤60VDC 2 A
- 6800 — SMD 테스트 클립, Ø0.8mm 플러그(M) 연결, ≤30VAC ≤60VDC 500 mA
- 6810 — SMD 테스트 클립용 지지 레일, PA6.6
관련 제품
6822와 함께 보는 SMD 클립·플러그 리드
- PJP 6000-PRO SMD 테스트 클립 리드 (6012 · 6020 · 6022 · 6033 · 6034 · 6035)
- PJP 6606 유연한 SMD 테스트 클립 (6606-02 · 6606 · 6606-D4 · 6606-D2 · 6606-080)
- PJP 마이크로 플러그 리드 (209100 · 209078 · 209050)
6822의 양쪽 단자는 어떻게 구성됩니까?
Ø2mm 잭(F)과 Ø0.8mm 잭(F)입니다.
6822의 정격 전류는 얼마입니까?
2 A입니다. 정격 전압은 ≤30VAC ≤60VDC입니다.
6822와 6824는 무엇이 다릅니까?
6822는 Ø2mm 잭, 6824는 Ø4mm 잭이 한쪽에 있고, 다른 쪽은 둘 다 Ø0.8mm 잭입니다.
FAQ 자주묻는 질문
-
6822의 양쪽 단자는 어떻게 구성됩니까?
Ø2mm 잭(F)과 Ø0.8mm 잭(F)입니다.
-
6822의 정격 전류는 얼마입니까?
2 A입니다. 정격 전압은 ≤30VAC ≤60VDC입니다.
-
6822와 6824는 무엇이 다릅니까?
6822는 Ø2mm 잭, 6824는 Ø4mm 잭이 한쪽에 있고, 다른 쪽은 둘 다 Ø0.8mm 잭입니다.
