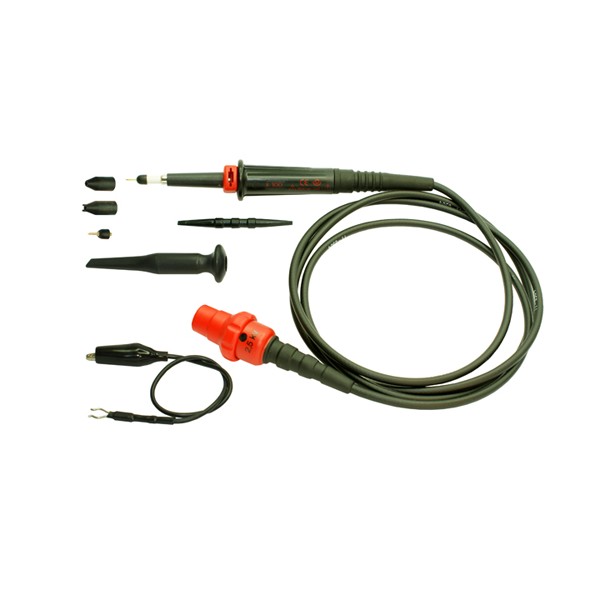

Electro-PJP V-6041 오실로스코프 표준 프로브 100:1

MODEL: V-6041
브랜드: ELECTRO-PJP
제품 자료: 종합 카탈로그

종합 카탈로그

제품문의 구매하기

작은 신호부터 고전압까지
골라 쓰는 오실로스코프 프로브

ELECTRO-PJP 오실로스코프 프로브 5종

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP M-5001 · T-2021 · V-6041 · S-1021 · S-1001은 감쇠비 1:1, 10:1, 100:1로 나뉘는 120 cm 리드의 오실로스코프 프로브(Oscilloscope Probe)입니다. 작은 신호부터 2500 Vp 고전압, 500 MHz 고속 신호까지 측정 대상에 맞춰 모델을 고를 수 있습니다.

소형 프로브인 M-5001은 10:1에서 500 MHz 대역폭과 0.7 ns 상승 시간을 갖추고, 100:1인 V-6041은 정격 전압이 2500 Vp입니다. 나머지 세 모델은 1:1과 10:1을 지원하는 표준 프로브이며, 다섯 모델 모두 (주)테솔이 국내에 공식 공급합니다.

500 MHz

M-5001 10:1 대역폭

2500 Vp

V-6041 100:1 정격 전압

120 cm

다섯 모델 공통 리드 길이

0.7 ns

M-5001 상승 시간

특징

신호 크기별로 나뉘는
오실로스코프 프로브

핵심 특징	현장에서 달라지는 점
10:1에서 500 MHz(M-5001)	소형 프로브로 넓은 대역을 측정해 고속 디지털 신호를 파형 왜곡이 적은 상태로 관측할 수 있습니다.
100:1과 2500 Vp(V-6041)	고전압을 100:1로 감쇠해 오실로스코프 입력 범위 안에서 파형을 관측할 수 있습니다.
0.7 ns 상승 시간(M-5001)	빠른 상승 에지를 측정하는 데 필요한 응답 속도를 갖췄습니다.
1:1과 10:1 전환(S-1021 · T-2021)	스위치로 감쇠비를 바꿔, 작은 신호는 1:1로, 넓은 대역이 필요한 신호는 10:1로 측정합니다.
보상 범위 지원	10:1 모델은 모델별 보상 범위 안에서 오실로스코프 입력 용량에 맞춰 보상을 조정할 수 있습니다.
120 cm 리드	다섯 모델의 리드 길이가 같아 프로브를 바꿔도 배치 기준이 같습니다.

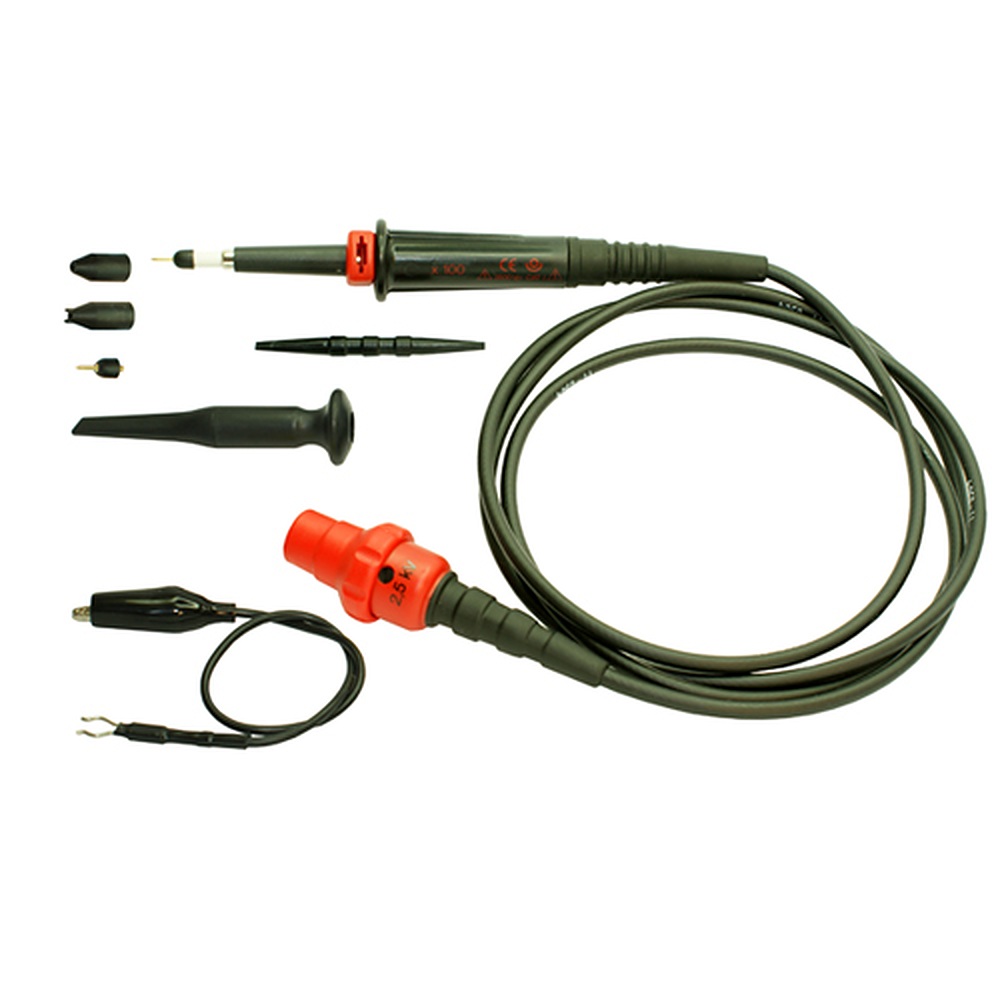

오실로스코프 프로브와 교체 팁, 접지 리드 구성

모델 선택

대역폭과 정격 전압
대조 방법

오실로스코프 대역폭에 맞춘 프로브 선택

10:1 모델은 사용하는 오실로스코프의 대역폭과 측정 전압을 함께 대조해 고르세요. S-1021과 T-2021은 10 ~ 60 pF, V-6041은 10 ~ 50 pF, M-5001은 10 ~ 30 pF 범위에서 보상을 조정하므로, 오실로스코프 입력 용량이 이 범위에 드는지 먼저 확인합니다.

사양

5개 모델의
감쇠비·대역폭 사양

항목	M-5001	T-2021	V-6041	S-1021	S-1001
구분	소형 프로브	표준 프로브	표준 프로브	표준 프로브	표준 프로브
감쇠비	10:1	1:1 / 10:1	100:1	1:1 / 10:1	1:1
대역폭	500 MHz	25 / 250 MHz	300 MHz	50 / 150 MHz	25 MHz
상승 시간	0.7 ns	14 / 1.4 ns	1.2 ns	18 / 2.3 ns	14 ns
정격 전압	200 Vp	400 / 600 Vp	2500 Vp	400 / 600 Vp	400 Vp
10:1 보상 범위	10 ~ 30 pF	10 ~ 60 pF	10 ~ 50 pF	10 ~ 60 pF	해당 없음
리드 길이	120 cm	120 cm	120 cm	120 cm	120 cm

활용 분야

신호 종류별
프로브 적용 현장

작은 신호 측정 — 1:1 모델로 센서 출력이나 저전압 신호를 관측합니다.
고속 디지털 신호 — M-5001 같은 10:1 모델로 넓은 대역의 파형을 관측합니다.
고전압 회로 측정 — V-6041로 높은 전압을 감쇠해 파형을 관측합니다.
스위칭 전원 점검 — 오실로스코프 대역폭에 맞춰 모델을 선택해 파형을 점검합니다.

선택 가이드

측정 조건에 맞는
권장 오실로스코프 프로브

이럴 때 (현장 조건)	권장 모델	선택 이유
고전압을 측정할 때	V-6041	100:1 감쇠비에 정격 전압 2500 Vp라 고전압 파형도 입력 범위 안으로 줄여 관측합니다.
가장 넓은 대역폭이 필요할 때	M-5001	10:1에서 500 MHz, 상승 시간 0.7 ns로 다섯 모델 가운데 대역이 가장 넓습니다.
작은 신호를 측정할 때	S-1001 · S-1021	1:1 감쇠비를 지원해 작은 신호를 감쇠 없이 관측할 수 있습니다.
1:1과 10:1을 전환해 사용할 때	S-1021 · T-2021	스위치로 감쇠비를 바꿀 수 있어 프로브 하나로 두 조건에 대응합니다.

구성·옵션

프로브 공통 구성

항목	내용
모델	M-5001 · T-2021 · V-6041 · S-1021 · S-1001
감쇠비	1:1 · 10:1 · 100:1
리드 길이	120 cm

오실로스코프 프로브와 함께 보는
액세서리

오실로스코프 프로브 가운데 대역폭이 가장 넓은 모델은 무엇입니까?
M-5001입니다. 10:1에서 500 MHz 대역폭을 갖춘 소형 프로브입니다.
고전압은 어느 모델로 측정합니까?
V-6041입니다. 100:1 감쇠비이며 정격 전압이 2500 Vp입니다.
S-1021과 T-2021에서 1:1과 10:1은 어떻게 선택합니까?
작은 신호는 1:1, 넓은 대역폭과 높은 전압에는 10:1이 맞습니다. S-1021과 T-2021은 스위치로 두 가지를 전환할 수 있습니다.
다섯 모델의 리드 길이는 서로 다릅니까?
아닙니다. 다섯 모델 모두 120 cm입니다.
S-1021·T-2021·V-6041·M-5001의 10:1 보상 범위는 어떻게 됩니까?
S-1021과 T-2021은 10 ~ 60 pF, V-6041은 10 ~ 50 pF, M-5001은 10 ~ 30 pF입니다.
