500 MHz 대역의⁣ 10:1 소형 프로브

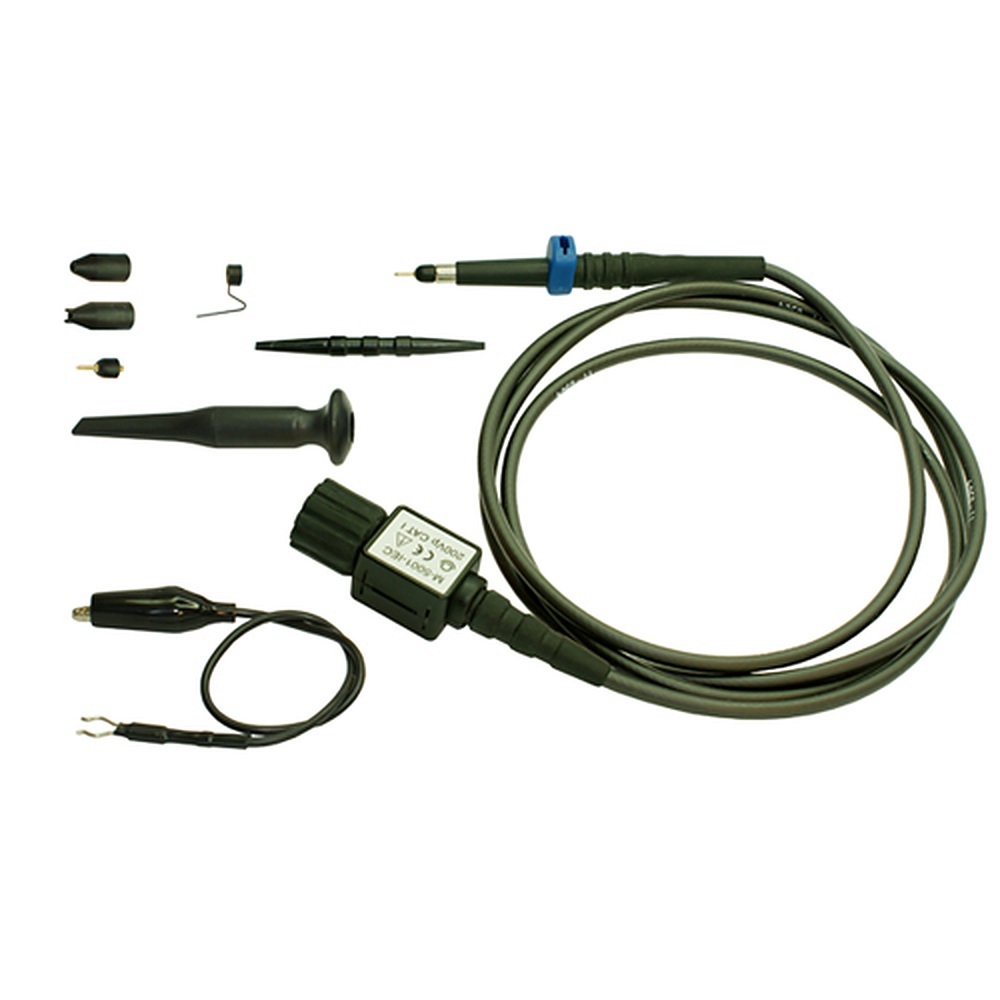

Electro-PJP M-5001 소형 오실로스코프 프로브 10:1

견적 받기

Electro-PJP 한국 독점 공급 파트너

500 MHz까지의 신호를 다루는 10:1 오실로스코프 프로브가 필요하다면 Electro-PJP M-5001이 해당합니다. 소형 프로브(Miniature Probe) 구조이며 감쇠비는 ×10으로 고정입니다. (주)테솔이 국내에 공식 공급합니다.

입력 용량은 9 pF이고 보상 범위는 10…30 pF입니다. 최대 입력 전압은 200 Vp이며 1개 단위로 공급됩니다.

500 MHz

대역폭

×10

감쇠비 10:1

200 Vp

최대 입력 전압

10…30 pF

보상 범위

대역폭과 감쇠

M-5001의 500 MHz와 10:1 감쇠

대역폭은 500 MHz, 감쇠비는 ×10입니다. 감쇠비가 ×10 하나뿐인 구성입니다.

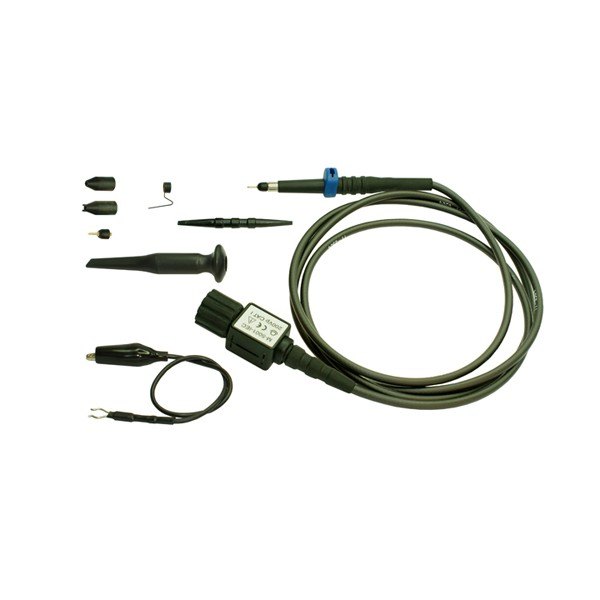

ELECTRO-PJP M-5001 - 소형 오실로스코프 프로브와 교체 팁 구성
소형 오실로스코프 프로브와 교체 팁 구성

스코프 보상

10…30 pF 범위의 보상 조정

입력 용량 9 pF 구성이며 오실로스코프 입력 용량에 맞추는 보상 범위는 10…30 pF입니다. 연결할 스코프의 입력 용량이 이 범위에 들어가는지 확인하세요.

사양

M-5001 스코프 프로브 사양

구분내용
모델M-5001
종류소형 오실로스코프 프로브
감쇠비×10 (10:1)
대역폭500 MHz
최대 입력 전압200 Vp
입력 용량9 pF
보상 범위10…30 pF
포장 수량1

같은 계열

M-5001과 비교하는⁣ 같은 계열 프로브

  • T-2021 — 1:1 / 10:1 전환, 25 / 250 MHz
  • V-6041 — 100:1 감쇠, 300 MHz, 2500 Vp
  • S-1021 — 1:1 / 10:1 전환, 50 / 150 MHz
  • S-1001 — 1:1 고정, 25 MHz
