150 MHz까지 지원하는⁣ 전환식 프로브

Electro-PJP S-1021 오실로스코프 표준 프로브 1:1/10:1

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP S-1021은 ×1과 ×10 사이를 전환하는 오실로스코프 표준 프로브입니다. 대역폭은 ×1에서 50 MHz, ×10에서 150 MHz입니다. (주)테솔이 국내에 공식 공급합니다.

S-1021의 최대 입력 전압은 400 Vp(×1)와 600 Vp(×10)이며, 보상 조정 범위는 10...60 pF입니다.

50 / 150 MHz

×1 / ×10 대역폭

400 / 600 Vp

최대 입력 전압

18 / 2.3 ns

상승 시간

10...60 pF

보상 범위

두 가지 감쇠

S-1021의 ×1 / ×10 값

×1 설정의 상승 시간 18 ns는 ×10 설정에서 2.3 ns로 짧아집니다. 입력 용량도 47 pF에서 15.5 pF로 낮아집니다.

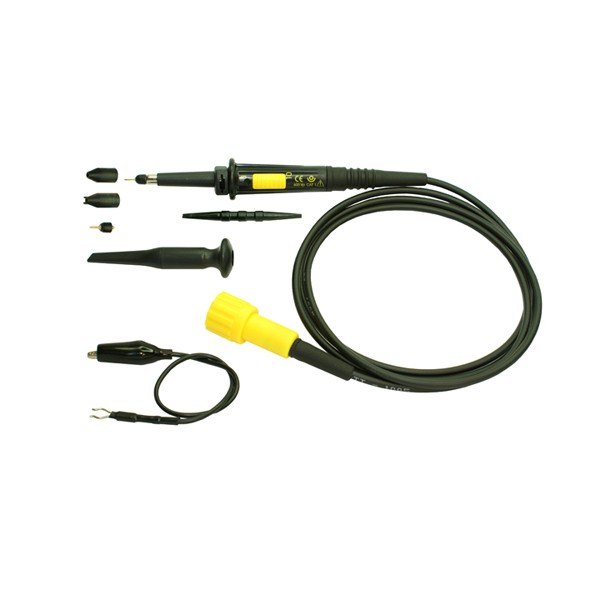

ELECTRO-PJP S-1021 - 오실로스코프 프로브와 교체 팁, 접지 리드 구성
오실로스코프 프로브와 교체 팁, 접지 리드 구성

전압과 보상

400 / 600 Vp와 10...60 pF

스코프 입력 용량이 10...60 pF 범위에 있어야 보상을 맞출 수 있습니다.

사양

S-1021 규격 일람

구분내용
모델S-1021
종류오실로스코프 표준 프로브
감쇠비×1 / ×10
대역폭50 / 150 MHz
상승 시간18 / 2.3 ns
입력 용량47 / 15.5 pF
보상 범위10...60 pF
최대 입력 전압400 / 600 Vp
포장 수량1

같은 계열

S-1021과 사양이 다른⁣ 프로브 계열

  • M-5001 — 10:1 소형 프로브, 500 MHz
  • T-2021 — 1:1 / 10:1 전환, 25 / 250 MHz
  • V-6041 — 100:1 감쇠, 300 MHz, 2500 Vp
  • S-1001 — 1:1 고정, 25 MHz
