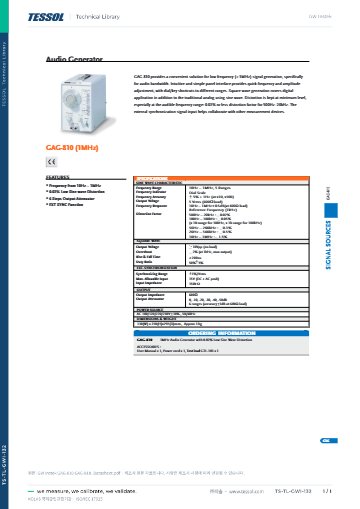

제품 자료: 데이터시트

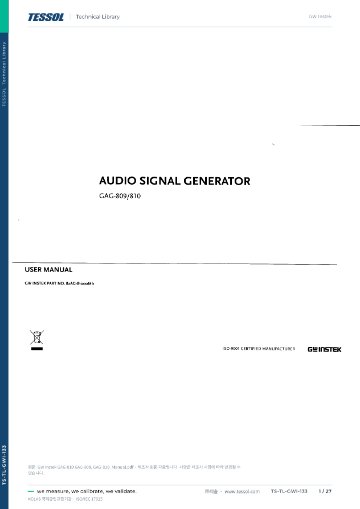

사용 설명서

종합 카달로그

제품문의 구매하기

앰프와 스피커 시험에 쓰는
저왜곡 오디오 신호 발생기

GW Instek GAG-810 오디오 신호 발생기

견적 받기

GW Instek GAG-810은 10 Hz–1 MHz를 5개 레인지로 나눠 출력하는 아날로그 오디오 신호 발생기(Audio Signal Generator)입니다. 500 Hz–20 kHz에서 왜곡 0.02 % 이하의 사인파를 출력해 앰프와 스피커 같은 오디오 기기 시험의 기준 신호로 사용합니다.

600 Ω 부하에서 사인 5 Vrms를, 무부하에서 사각파 10 Vp-p 이상을 출력합니다. 주파수 응답 시험과 클록 입력 시험을 한 대로 수행할 수 있고, EXT SYNC 입력으로 다른 측정 장치와 동기화합니다. (주)테솔이 국내에 공식 공급합니다.

10 Hz–1 MHz

5개 레인지

0.02 %

500 Hz–20 kHz 왜곡 상한

6단계

0 ~ -50 dB 감쇠기

600 Ω

출력 임피던스

특징

저왜곡 사인파와
간단한 조작

핵심 특징	현장에서 달라지는 점
5개 레인지	10 Hz부터 1 MHz까지 다섯 범위로 나눠 주파수를 선택하며, 오디오 대역 전체를 다이얼로 조정합니다.
저왜곡 사인파	기준 신호 자체의 왜곡이 낮아 앰프의 왜곡 측정값에 신호원의 영향이 섞이지 않습니다.
사각파 출력	상승·하강 시간이 200 ns 미만이라 디지털 회로의 클록과 펄스 입력에도 사용합니다.
6단계 감쇠기	출력을 단계별로 줄여 입력 감도가 높은 기기의 소신호 시험에 대응합니다.
외부 동기화	EXT SYNC 입력으로 다른 측정 장치의 신호에 동기해 동작합니다.
다이얼 조작	다이얼과 키로 주파수와 진폭을 바로 바꾸므로 메뉴 탐색 없이 조건을 전환합니다.

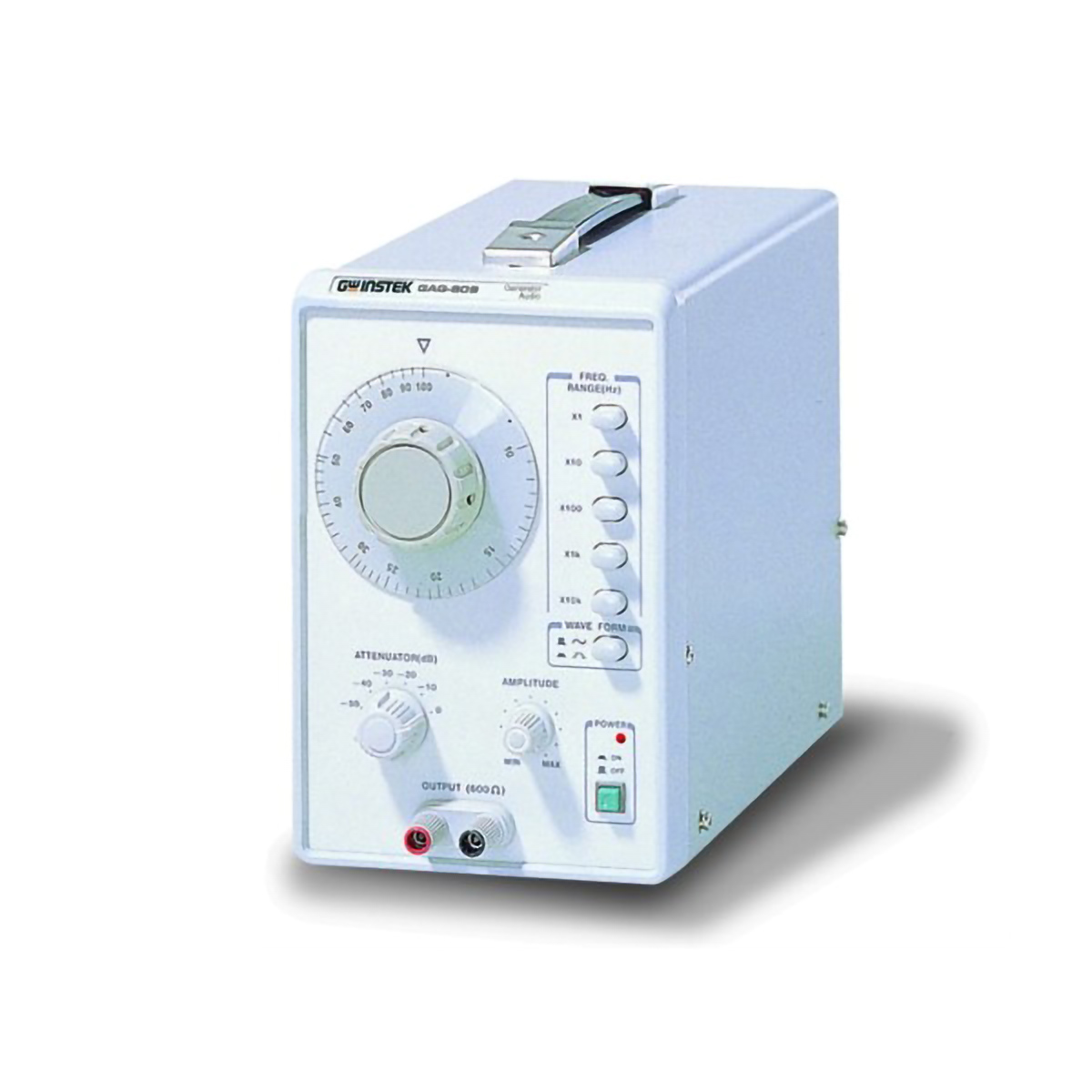

주파수 다이얼과 출력 단자가 있는 오디오 신호 발생기

왜곡 구간

주파수 구간별
왜곡 사양 확인

0.02 % 이하의 왜곡은 500 Hz–20 kHz 구간에서 보장되는 값입니다. 주파수 범위가 넓어질수록 왜곡 상한이 단계적으로 커지므로, 시험 대역에 해당하는 값은 사양표의 왜곡 행에서 확인하세요.

시험 대역별 왜곡 상한 확인

앰프의 왜곡을 측정할 때는 신호원의 왜곡이 측정 대상보다 충분히 낮아야 합니다. 시험 주파수가 500 Hz–20 kHz 안이면 0.02 % 이하가 적용되고, 20 Hz 이하 저역이나 100 kHz를 넘는 고역은 구간별로 상한이 커집니다.

사양

GAG-810
상세 사양

항목	사양
주파수 범위	10 Hz–1 MHz, 5개 레인지 · 다이얼 눈금 · 정확도 ±(5 % + 1 Hz) (×10, ×100)
사인 출력	5 Vrms (600 Ω 부하) · 응답 ±0.5 dB, 10 Hz–1 MHz
왜곡 (GAG-810)	0.02 % 이하 500 Hz–20 kHz · 0.05 % 이하 100 Hz–100 kHz · 0.3 % 이하 50 Hz–200 kHz · 0.5 % 이하 20 Hz–500 kHz · 1.5 % 이하 10 Hz–1 MHz
사각파 출력	10 Vp-p 이상 (무부하) · 상승·하강 200 ns 미만 · 듀티 50 % ±5 %
감쇠기	0 ~ -50 dB, 6단계 (600 Ω에서 ±1 dB)
출력 임피던스	600 Ω
크기·무게	130 × 210 × 292 mm · 약 3 kg
채널	1CH
기준 주파수	1 kHz
주파수 응답	10 Hz–1 MHz ±0.5 dB (600 Ω 부하)
사각파 오버슈트	≤2 % (1 kHz, 최대 출력)
외부 동기화 범위	±1 % / Vrms
외부 동기화 최대 입력	15 V (DC + AC 피크)
외부 동기화 입력 임피던스	150 kΩ
감쇠기 정확도	±1 dB (600 Ω 부하)
AC 입력 전원	AC 100 / 120 / 220 / 230 V ±10 %, 50 / 60 Hz

활용 분야

오디오 대역
기준 신호가 필요한 시험

오디오 기기 시험 — 앰프와 스피커의 주파수 응답을 시험하는 신호원으로 사용합니다.
저왜곡 기준 신호 — 왜곡을 낮게 유지한 사인파를 기준 신호로 입력합니다.
디지털 회로 시험 — 사각파로 클록과 펄스 입력을 넣어 동작을 확인합니다.
교육 실습 — 주파수 응답과 왜곡을 실험하는 신호원으로 사용합니다.
외부 장비 동기화 — EXT SYNC로 다른 측정 장치와 동기해 사용합니다.

선택 가이드

신호 종류별
발생기 선택

이럴 때 (현장 조건)	권장 모델	선택 이유
저왜곡 아날로그 사인파가 필요할 때	GAG-810	500 Hz–20 kHz에서 왜곡 0.02 % 이하입니다.
임의 파형이나 디지털 신호가 필요할 때	AFG-2225 · AFG-2000 · 2100 · AFG-3000 계열	임의 파형 발생기입니다.
50 MHz 이상의 사인파가 필요할 때	AFG-3051 · AFG-3081	사인파 상한 50 · 80 MHz 단채널 모델입니다.

구성·옵션

기본 구성

구분	품번	설명
본체	GAG-810	10 Hz–1 MHz, 1CH 아날로그 오디오 신호 발생기
기본 구성품	GTL-103	테스트 리드 1개
기본 구성품	-	사용 설명서 · 전원 코드

GAG-810과 함께 보는
신호 발생기

GAG-810의 출력은 어느 정도입니까?
사인 5 Vrms(600 Ω 부하)이고 사각파는 10 Vp-p 이상(무부하)입니다.
GAG-810의 왜곡은 얼마입니까?
500 Hz–20 kHz에서 0.02 % 이하입니다. 그 밖의 구간은 사양표의 구간별 값을 확인하세요.
GAG-810에서 주파수는 어떻게 고릅니까?
10 Hz부터 1 MHz까지 다섯 범위로 나뉘어 있으며, 다이얼로 전환합니다.
GAG-810과 AFG 계열은 무엇이 다릅니까?
GAG-810은 아날로그 사인파 발생기입니다. 임의 파형과 디지털 신호는 AFG 계열이 해당합니다.
GAG-810 교정도 문의할 수 있습니까?
네, 교정도 상담해 드립니다. 교정은 (주)테솔의 KOLAS 인정 범위 안에서 안내합니다.
