커넥션보드(바나나) 요약정보 및 구매

MODEL : ZU37CB

브랜드 BMCM
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

표준형 커넥터를 이용한 연결

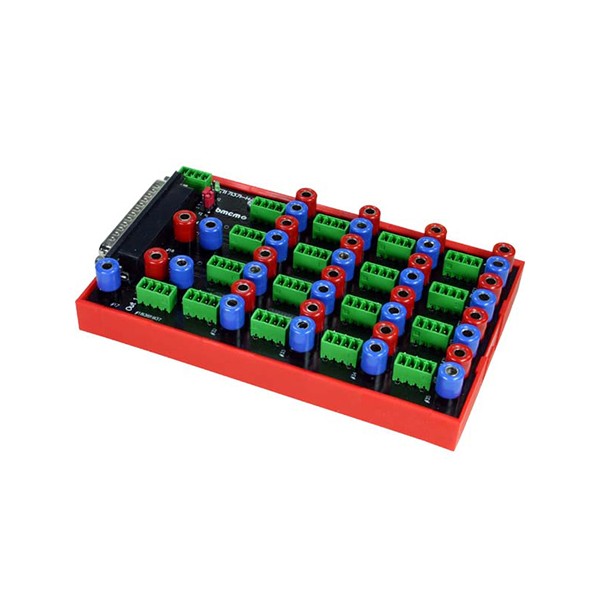

ZU37CB, ZU37CB, ZU37BB 커넥션 보드는 각종 센서와 전압 신호 등을 PC 측정 시스템에 편리하게 연결하기 위한 솔루션을 제공합니다. 커넥션 보드에는 산업용으로 널리 사용되는 각종 플러그가 내장되어 있습니다.



BNC, 바나나, 터미널 커넥터 선택 가능



3가지 버전의 ZU37 보드에서 다양한 커넥터를 선택 가능: 기본 모델인 4단자 터미널 커넥터용 보드 (ZU37CO), 바나나 플러그용 4mm 커넥터가 추가된 보드 (ZU37CB), BNC 4mm 바나나 소켓이 조합된 커넥터 보드 (ZU37BB) 등이 있습니다. 귀하의 필요에 맞는 커넥터 보드를 선택하십시오!



16 아날로그 입력 & 4 추가 라인



ZU37BB / ZU37CB / ZU37CO 보드는 아날로그 입력을 위한 16 커넥터를 가지고 있으며, 차동 신호 (differential signal) 연결 또한 가능합니다. 아날로그 출력과 같은 4개의 추가적인 라인을 이용할 있습니다.



센서의 전압 공급



ZU37BB 또는 ZU37CB 16 아날로그 입력 단자에 센서의 여기 전압 (Excitation Voltage) 공급이 가능합니다. 공급 전압 레벨 (-전압, <60V) 센서의 요구에 맞추어 임의로 선택 가능합니다.



측정 시스템에 연결



보드의 모든 결선들은 D-Sub 37 단자를 통하여 측정용 증폭기 또는 데이터 수집 시스템의 입력 단으로 연결됩니다. 배열은 BMCM 데이터 수집기의 하드웨어 기본 배열에 일치하며 편리한 1:1 커넥션을 제공합니다.



딘레일 마운팅 (DIN RAIL MOUNTING)



커넥터 보드에는 딘레일용 브라켓이 기본 포함되어 있으며, 표준형 딘레일에 쉽게 마운트할 있습니다.
