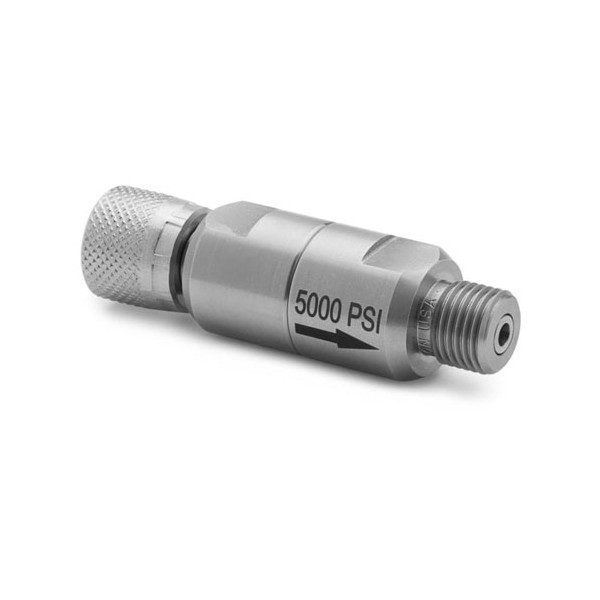

Ralston QTHA-FLTS-HC-40 인-라인 필터

Ralston QTHA-FLTS-HC-40 인-라인 필터

MODEL
QTHA-FLTS-HC-40
브랜드
RALSTON INSTRUMENTS
제품 자료
제품문의 구매하기

교정기로 들어가는 입자를
걸러 주는 인라인 필터

Ralston QTHA-FLTS-HC-40 인라인 Quick-test 필터

견적 받기

Ralston 국내 정식 공급 파트너

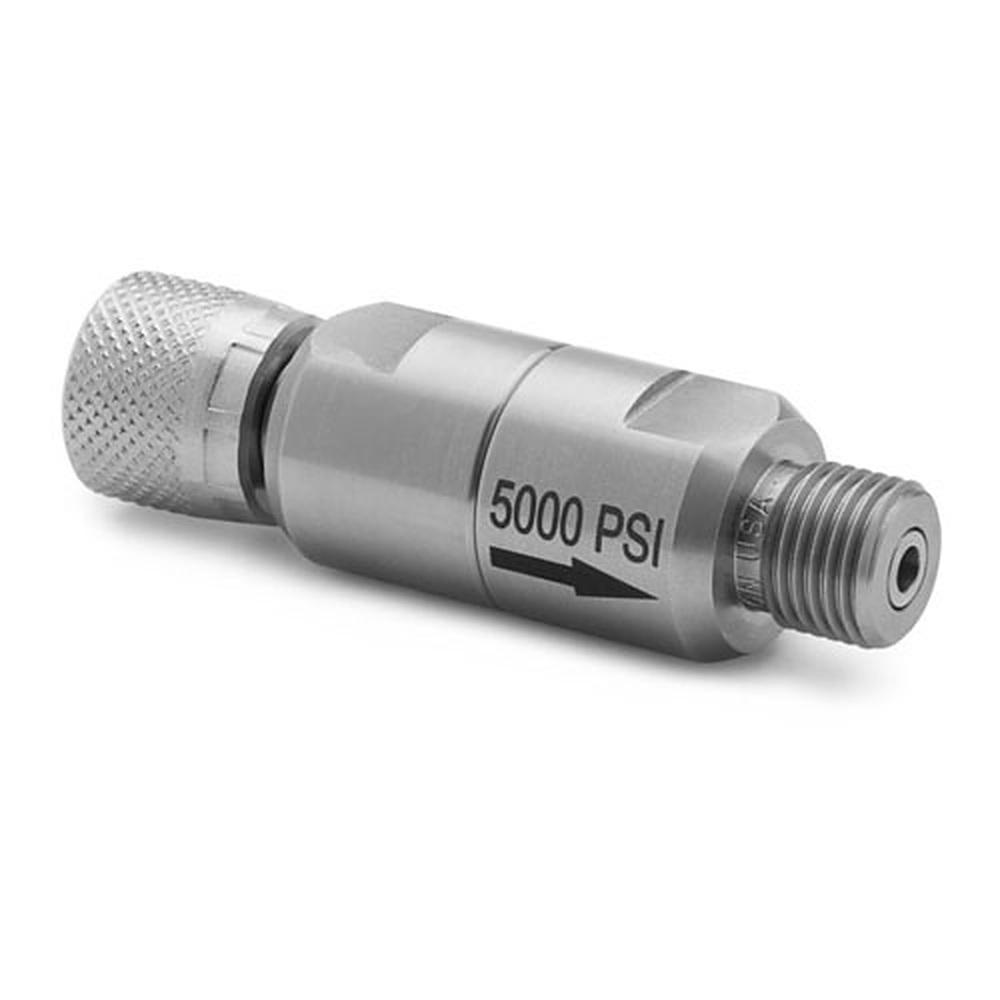

Ralston QTHA-FLTS-HC-40은 암 Quick-test와 수 Quick-test 사이에 끼워 공정에서 넘어오는 입자를 걸러내는 5000 PSI급 인라인 필터(In-line Filter)입니다. 압력 호스와 교정기 내부의 오염을 막는 압력 계측 현장용 장비입니다.

스테인리스강 본체와 Buna-N 씰을 갖춰 최대 5000 PSI(350 bar, 35 MPa)의 압력 라인에 사용하며, 사용 온도는 -18~54 °C입니다. 무게가 105 g으로 가벼워 호스 중간에 달아도 연결부에 걸리는 하중이 작습니다. 이 필터는 (주)테솔이 국내에 공식 공급합니다.

5000 PSI

최대 압력, 350 bar / 35 MPa

-18 ~ 54 °C

사용 온도 범위

스테인리스강

본체 소재, Buna-N 씰 적용

105 g

필터 1개의 무게

특징

입자는 막고
연결 구성은 그대로

핵심 특징현장에서 달라지는 점
인라인 입자 여과공정 라인에서 넘어온 찌꺼기가 교정기 압력 포트까지 닿기 전에 걸러지므로 포트 오염으로 인한 재청소와 센서 손상 위험이 줄어듭니다.
암·수 Quick-test 양단호스 끝과 교정기 사이의 기존 Quick-test 연결부에 그대로 끼우는 구조여서 호스 구성을 바꾸지 않고 장착합니다.
스테인리스강 본체가압과 감압을 반복하는 시험 라인에서도 본체 변형 없이 반복해 체결합니다.
Buna-N 씰고무 씰이 Quick-test 접합부를 밀봉하므로 사용 유체와 씰 재질의 적합성만 사전에 대조하면 됩니다.
체크밸브 없는 단순 구조체크밸브와 캡, 체인, 벌크헤드를 두지 않은 필터 전용 부품이라 가압과 감압 때 흐름 방향의 제약이 없습니다.

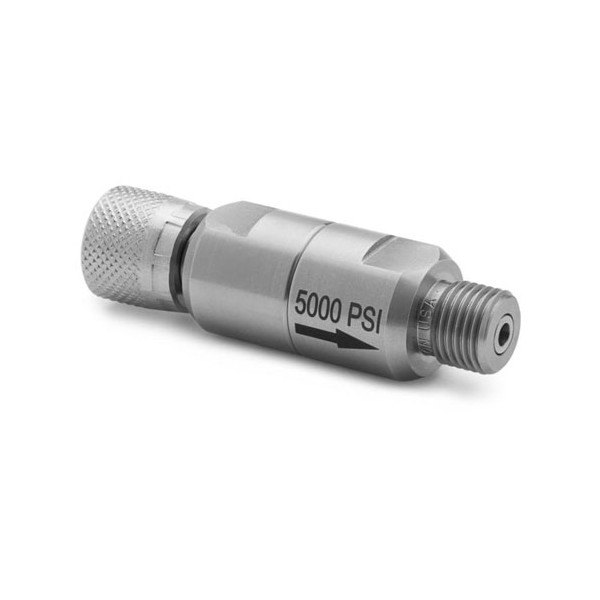

RALSTON INSTRUMENTS QTHA-FLTS-HC-40 - 널링 캡이 있는 스테인리스 인라인 필터 외형
널링 캡이 있는 스테인리스 인라인 필터 외형

설치 위치

필터는 교정기
입구 쪽에 장착

필터는 호스와 교정기 사이처럼 Quick-test 연결부가 만나는 지점이면 어디든 장착할 수 있습니다. 다만 오염원이 공정 라인 쪽이므로 교정기와 가장 가까운 연결부에 두어야 걸러진 입자가 다시 교정기로 들어가지 않습니다.

교정기 입구에 장착한 인라인 필터

암 Quick-test 끝은 공정 쪽 호스의 수 Quick-test 연결부에, 수 Quick-test 끝은 교정기의 암 연결부에 맞물립니다. 입자 여과 전용이므로 액체와 습기가 섞이는 라인에서는 NPAK-TRS0 트랩을 함께 배치하는 구성이 적합합니다.

연결 규격

압력과 나사 규격
사전 점검

5000 PSI(350 bar, 35 MPa)는 필터의 최대 사용 압력이며 파열 압력과는 다른 값입니다. 시험 압력은 이 한도 안에서 정하고, 호스와 교정기의 정격 중 가장 낮은 값을 기준으로 삼으세요.

필터 양단이 모두 Quick-test 규격이므로, 계측 포트가 NPT, BSPT, BSPP, 37° 플레어, 미터 나사 중 어느 쪽이든 Quick-test 어댑터를 먼저 구성한 뒤 필터를 끼웁니다. 나사 규격이 서로 다른 피팅끼리는 직접 체결하지 마세요.

어댑터를 거친 연결 순서

연결 순서는 교정기 포트, Quick-test 어댑터, 인라인 필터, 호스 순으로 구성합니다. 필터를 어댑터보다 호스 쪽에 두면 호스에서 올라오는 입자를 교정기 이전에 차단합니다.

사양

5000 PSI 스테인리스
인라인 필터 사양

항목사양
모델QTHA-FLTS-HC-40
제품 구분인라인 Quick-test 필터 (입자 여과)
연결 1암 Quick-test
연결 2수 Quick-test
본체 소재스테인리스강
씰 소재Buna-N
최대 압력5000 PSI / 350 bar / 35 MPa
사용 온도-18 ~ 54 °C
체크밸브없음
캡과 체인없음
벌크헤드없음
무게105 g
외형 치수 (높이 / 깊이)7.04 cm / 2.03 cm
원산지미국

활용 분야

입자 오염이
문제되는 계측 현장

  • 압력 교정 작업 — 공정 라인에서 교정기로 넘어오는 입자를 호스 단에서 걸러 교정기 압력 포트를 보호합니다.
  • 설비 점검·시험 라인 — 이동식 시험 호스 중간에 필터를 달아 현장마다 다른 배관의 이물이 계측기로 옮겨 가는 것을 막습니다.
  • 액체·습기가 섞인 라인 — 입자는 필터가, 액체와 습기는 NPAK-TRS0 트랩이 처리하는 2단 구성으로 운용합니다.

선택 가이드

걸러낼 대상에 맞는
부품 선택

이럴 때 (현장 조건)권장 부품선택 이유
공정 라인의 입자를 교정기 앞에서 걸러야 할 때QTHA-FLTS-HC-40 (인라인 필터)암·수 Quick-test 양단으로 기존 연결부 사이에 바로 장착합니다.
액체와 습기를 걸러야 할 때NPAK-TRS0 (유체·습기 트랩)입자 여과용 필터가 아닌 유체·습기 분리 부품입니다.

구성·옵션

필터 구성과
주문 품번

  • 인라인 필터 1개 (QTHA-FLTS-HC-40, (주)테솔 품번 2143) — 암 Quick-test × 수 Quick-test.
  • 연결 상대 — 호스와 교정기 쪽 Quick-test 연결부. 계측 포트 나사 규격이 다르면 Quick-test 어댑터를 별도로 구성합니다.

관련 제품

인라인 필터와 함께 구성하는
Quick-test 부품
