필터·환기 설비의 압력 차를
무선으로 감시하는 차압 센서

NCD 무선 차압·기류 센서 PR55-24 · 24B · 49-24M

견적 받기

NCD 국내 정식 공급 파트너

NCD PR55-24·PR55-24B·PR49-24M은 공기 흐름과 양방향 차압을 DigiMesh 무선 메시로 전송하는 산업용 무선 차압 센서입니다. 필터·환기 설비·보일러처럼 공기의 압력 차이를 확인해야 하는 설비에 사용합니다.

PR55-24는 ±500Pa 범위를 최대 0.03Pa 분해능으로, PR55-24B는 0-30m/sec의 기류 속도를 측정합니다. 필터 막힘 점검과 환기량 확인에 같은 무선 구조가 적용되며, 무선 데이터는 모든 모델에서 AES-128로 암호화됩니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

±500Pa

PR55-24 압력 범위

0.03Pa

PR55-24 최대 압력 분해능

0-30m/sec

PR55-24B 기류 속도 범위

±2% FS

PR55-24B 최대 오류율

특징

차압과 기류의
무선 측정

핵심 특징현장에서 달라지는 점
양방향 차압양쪽 압력 차이를 한 센서로 측정하므로 정압·부압 변화를 모두 기록합니다.
통합 온도 센서온도 센서가 함께 들어 있어 압력 값과 온도를 같은 전송에서 확인합니다.
압력 범위 선택PR49-24M은 주문할 때 압력 범위를 4종 중에서 선택할 수 있어 설비 조건에 맞출 수 있습니다.
미세 압력 분해능PR55-24는 최대 0.03Pa 분해능으로 낮은 차압 변화를 포착합니다.
공기 · 불활성 가스공기, N2, O2, 비응축 및 불활성 가스에 적합하므로 가스 라인에도 적용할 수 있습니다.

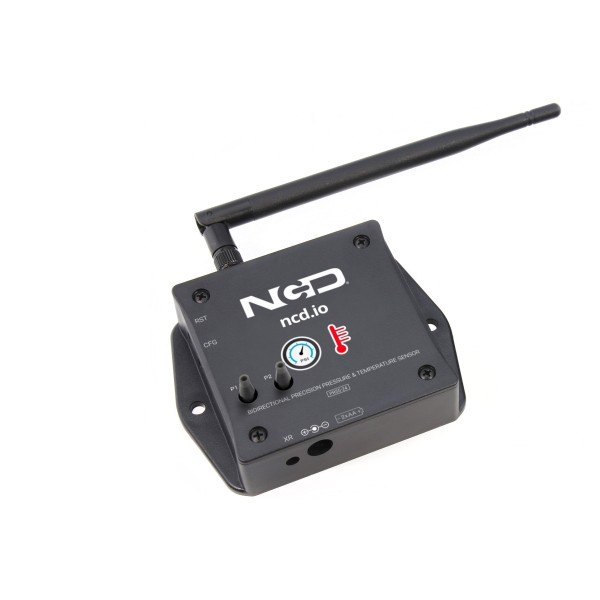

NCD PR55-24 - 안테나가 달린 차압 센서 본체 비스듬한 모습
안테나가 달린 차압 센서 본체 비스듬한 모습

네트워크 구성

수신 구조와
연동 경로

  • 센서는 인터넷과 직접 통신하지 않습니다.
  • 데이터를 받으려면 NCD 모뎀이나 게이트웨이가 필요합니다.
  • 게이트웨이는 값을 읽기 쉬운 형태로 변환해 AWS, Azure, Losant, MQTT로 전송합니다.
  • 모뎀은 원시 데이터를 USB, RS-485, RS-232, 와이파이, 블루투스, MQTT로 전달합니다.
  • MQTT 게이트웨이는 센서 값을 변환해서 전송합니다.
  • MQTT 모뎀은 변환 없이 원시 데이터를 브로커로 전송합니다.
  • DigiMesh 메시 네트워크가 데이터를 중계합니다.
  • Raspberry Pi, Arduino, Visual Studio, LabVIEW와 연동됩니다.

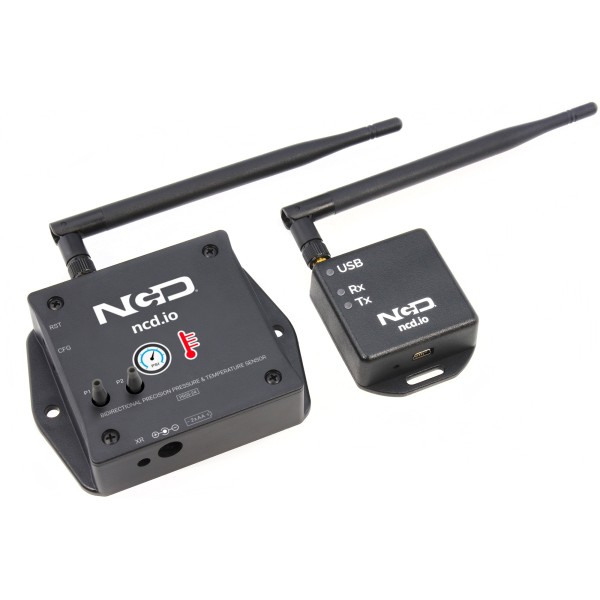

NCD PR55-24 - 센서 본체와 USB 무선 모뎀이 함께 놓인 모습
센서 본체와 USB 무선 모뎀이 함께 놓인 모습

사용 방법

NCD 무선 차압 센서
모뎀 연결과 설정 순서

PR55-24·PR55-24B·PR49-24M은 차압이나 기류 속도를 온도와 함께 DigiMesh 무선으로 보내며, NCD 모뎀이나 게이트웨이가 있어야 값을 받을 수 있습니다. PC에서는 USB 모뎀과 Windows용 Alpha Station으로 수신과 전송 간격을 확인하고, MQTT 게이트웨이는 값을 변환해 브로커로 보냅니다.

소프트웨어·도구하는 일
Alpha StationWindows용 수신 확인 프로그램, PAN ID·재시도 횟수·전송 간격·송신 출력·목적지·암호 키 설정
Node-RED + @ncd-io/node-red-enterprise-sensorsWireless Gateway 노드로 모뎀 데이터를 받아 다른 시스템으로 전달
FTDI 드라이버USB 모뎀이 COM 포트로 잡히지 않을 때 설치
NCD MQTT 게이트웨이 / MQTT 모뎀게이트웨이는 변환한 값을, 모뎀은 원시 데이터를 MQTT 브로커로 전송

처음 연결하는 순서

순서할 일
1NCD USB 모뎀을 PC에 연결하고 COM 포트가 나타나는지 확인하세요. 나타나지 않으면 FTDI 드라이버를 설치합니다.
2Alpha Station을 실행하고 모뎀의 시리얼 포트와 통신 속도 115200을 선택해 포트를 엽니다.
3차압 센서에 전원을 넣고 리셋 버튼을 눌렀다 놓으면 데이터 전송이 시작되어 Alpha Station에 수신값이 나타납니다.
4설정을 바꾸려면 Alpha Station에서 Setup을 연 뒤 센서의 리셋 버튼을 눌렀다 놓고, 곧바로 CFG 버튼을 5~6초 누른 다음 놓으세요.
5압력 포트에 압력 차를 주거나 기류를 흘려 차압·기류 값과 온도가 함께 수신되는지 확인하세요.
6Node-RED로 연동할 때는 Manage palette에서 "@ncd"를 검색해 노드를 설치하고, Wireless Gateway 노드의 Modem Type을 USB (Serial)로 정해 Deploy한 뒤 "Ready" 표시를 확인합니다.

Node-RED 설치와 원시 설정 명령 예시

명령하는 일
npm install @ncd-io/node-red-enterprise-sensorsNode-RED에 NCD 무선 센서 노드 설치
7E 00 13 10 00 00 00 00 00 00 00 FF FF FF FE 00 00 F7 15 00 00 00 E8설정 모드 센서의 절전(전송) 간격 읽기
7E 00 14 10 00 00 00 00 00 00 00 FF FF FF FE 00 00 F7 06 00 00 00 05 F2재시도 횟수를 5회로 설정

16진수 프레임은 설정 모드의 센서에 USB 모뎀으로 보내는 DigiMesh API 프레임이며, 설정 모드에서는 PAN ID 0x7BCD를 사용합니다. 형식은 펌웨어에 따라 다를 수 있으니 설치한 장치의 자료를 함께 확인하세요.

MQTT 모뎀은 원시 데이터를 그대로 보내므로 브로커 쪽에서 값을 해석해야 합니다. 읽기 쉬운 수치로 받으려면 MQTT 게이트웨이를 고르세요.

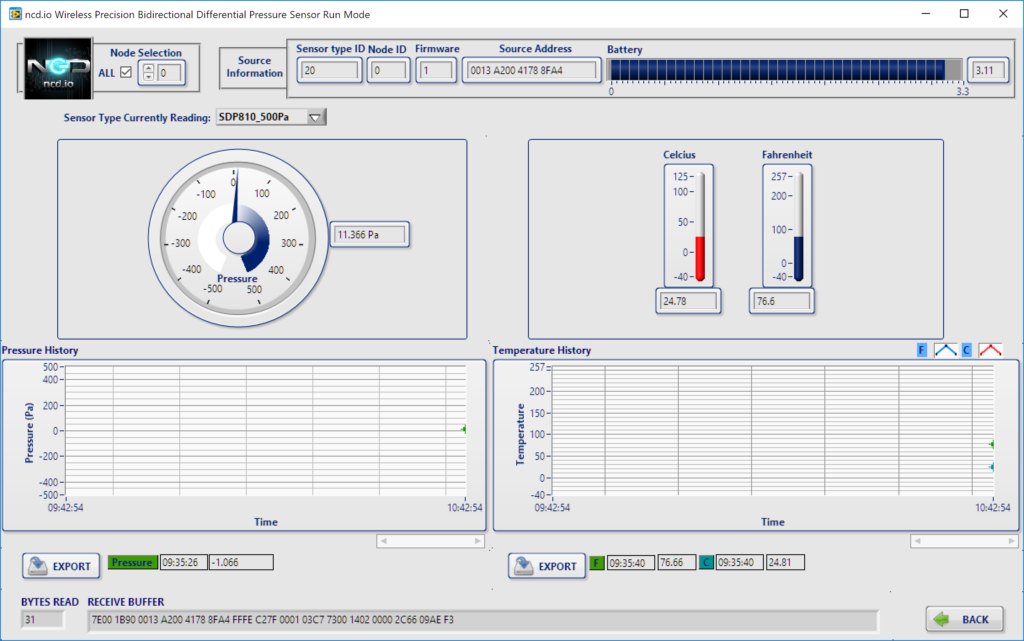

NCD PR55-24 - 차압과 온도 측정값을 보여 주는 PC 프로그램 화면
차압과 온도 측정값을 보여 주는 PC 프로그램 화면

사양

세 모델 비교와
공통 사양

모델측정 항목압력 · 속도 범위작동 온도
PR55-24양방향 차압 · 온도최대 ±500Pa (±2인치 H2O / ±5mbar) · 분해능 최대 0.03Pa · 최소 감지 압력 <0.02Pa−20° ~ +85°C
PR55-24B기류 속도 · 차압 · 온도기류 속도 0-30m/sec · 최대 오류율 ±2% FS−20° ~ +85°C
PR49-24M양방향 차압 · 온도주문 시 4개 중 선택 · 분해능 최대 0.01 PSI (센서 옵션에 따라)−20° ~ +70°C

시리즈 공통 사양

항목사양
PR55-24 온도 분해능2°C
PR55-24 센서 소자Sensirion SDP800 시리즈 디지털 차압 센서
PR49-24M 온도 분해능0.01°C
PR49-24M 센서 소자AMS5812 시리즈 고해상도 압력 센서
PR49-24M 포트 1 매체깨끗하고 건조한 가스 · 실리콘 비부식성 · RTV 실리콘 고무 · 금 (알칼리성 · 산성 액체는 센서 손상)
PR49-24M 포트 2 매체실리콘 · Pyrex · RTV 실리콘 고무에 비부식성인 유체 · 가스
적용 가스공기, N2, O2, 비응축 · 불활성 가스 (PR55-24 · PR55-24B)
전원AA 2개 · 최대 500,000회 전송 · 외부 전원 옵션
PR55-24B 배터리 수명최대 10년 (환경과 전송 간격에 따라)
구성품노즐 2개(PR55-24 · PR49-24M) · 실리콘 고무 튜브(PR49-24M, 외경 4mm × 내경 2.5mm × 길이 0.5m)
감지 소자 수명약 5년 (교체 가능)
설치 환경실내 전용
데이터 출력TCP/IP 포트 2101 · 가상 COM 포트 115200 baud
무선 보안128비트 AES 암호화(최소) · 기본 키 변경 가능
호환 모뎀RS-232 · 이더넷 · USB · RS-485 · Mega(USB, 와이파이, 블루투스, MQTT)
300K 센서 전송률(TPH)3개월 136 · 6개월 68 · 1년 34 · 2년 17 · 3년 11 · 5년 6 · 10년 3
400K 센서 전송률(TPH)3개월 180 · 6개월 90 · 1년 45 · 2년 22 · 3년 15 · 5년 9 · 10년 4
500K 센서 전송률(TPH)3개월 228 · 6개월 114 · 1년 57 · 2년 28 · 3년 19 · 5년 11 · 10년 5
600K 센서 전송률(TPH)3개월 272 · 6개월 136 · 1년 68 · 2년 34 · 3년 22 · 5년 13 · 10년 6

활용 분야

공기 압력을
점검하는 설비

  • HVAC(난방, 환기, 공조) 시스템의 공기 압력을 측정합니다.
  • 가스 보일러, 펠릿 스토브, 연료 전지의 압력 차를 관찰합니다.
  • 필터 상태를 차압으로 모니터링합니다.
  • VAV 제어와 열 회수 장치에 적용합니다.
  • 물 탱크 레벨 측정에 활용합니다.
  • 홈 자동화와 제어 시스템에 연결합니다.

선택 가이드

측정 항목에 따른
모델 선택

요구 조건권장 모델
낮은 차압을 높은 분해능으로 측정PR55-24
기류 속도 측정PR55-24B
압력 범위를 4종 중에서 선택PR49-24M

구성·옵션

구성품과
주문 정보

구성품옵션별매품번
PR55-24 본체AMS5812 압력 센서 4종 중 선택수신기 필요PR55-24
PR55-24B 본체AMS5812 압력 센서 4종 · 특수 주문수신기 필요PR55-24B
PR49-24M 본체작동 압력 범위 4종 중 선택수신기 필요PR49-24M

센서 데이터

센서가 보내는
데이터

NCD IoT 센서는 측정값 외에도 장치 정보를 함께 보냅니다.

항목설명
일련번호센서마다 고유한 번호입니다. 네트워크에서 특정 센서를 항상 구분할 수 있습니다.
노드 ID센서가 속한 그룹을 나타내는 1바이트 값입니다.
펌웨어 버전데이터 패킷에 함께 들어 있습니다.
배터리 수준데이터 패킷에 함께 들어 있습니다.
센서 유형데이터 패킷에 함께 들어 있습니다.

이 정보 덕분에 소프트웨어가 센서의 상태를 정확히 파악하고 관리할 수 있습니다. 신호 강도는 센서 데이터 패킷에 포함되지 않으며 별도 방식으로 처리됩니다. 다만 센서마다 신호 강도 데이터를 확인할 수 있습니다.

도입 전에 알아 둘 점

NCD 무선 센서는 데이터를 송신만 하므로 수신기가 필요합니다. 수신 방법은 여러 가지이며, 아래에서 차례로 설명합니다.

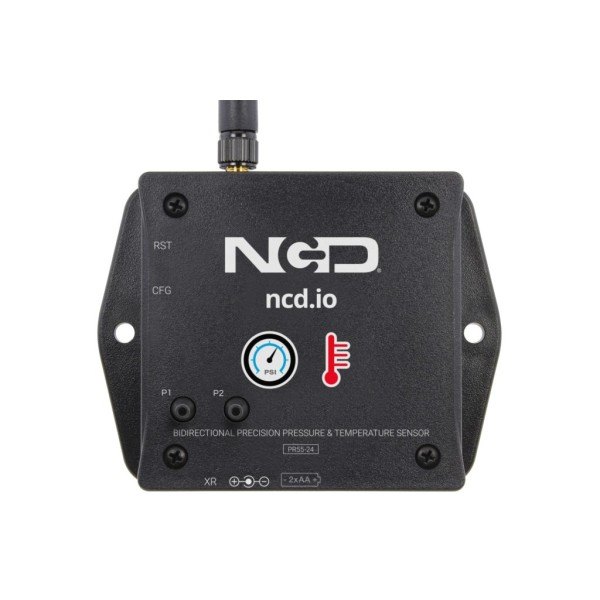

NCD PR55-24 - 압력 게이지 표시와 포트가 보이는 센서 전면부
압력 게이지 표시와 포트가 보이는 센서 전면부

배터리

배터리는 실제로
얼마나 가나요?

대부분의 NCD IoT 센서는 배터리가 약해져 신뢰할 수 없게 될 때까지 300,000~500,000회 전송할 수 있습니다.

이 전송 횟수를 10년에 나누면 연간 약 50,000회, 하루 최대 136회입니다. 500K 센서는 시간당 약 5회, 300K 센서는 시간당 약 3회 보내는 셈입니다. 배터리를 3년만 쓴다면 연간 166,666회, 하루 약 456회까지 보낼 수 있으며, 500K 센서는 시간당 약 19회입니다.

  • 배터리 수명은 전송 설정에 따라 달라지며, 센서의 고급 설정에서 조절할 수 있습니다.
  • 500,000회 전송 등급은 프리미엄 알카라인 배터리를 기준으로 한 값입니다.
  • NCD는 모든 센서에 프리미엄 리튬 배터리를 제공합니다. 이 배터리는 매우 넓은 온도 범위에서 작동하며 냉동실에서도 쓸 수 있고, 센서 종류에 따라 보통 600,000회 이상 전송할 수 있습니다.

배터리 수명에 관한 안내

현재 구할 수 있는 최고 등급의 일회용 배터리도, 상온에서 쓰지 않고 보관했을 때의 수명이 최대 10년입니다. 실제 수명은 사용량, 온도, 습도에 따라 달라집니다. 10년을 넘는 수명을 내세우는 배터리는 흔히 구할 수 없는 특수하고 값비싼 배터리에만 해당하므로 주의하세요. 대부분의 배터리 화학 성분은 극한 온도용으로 등급이 매겨져 있지 않습니다.

NCD는 현재 구할 수 있는 최고 등급의 일회용 리튬 배터리만 사용합니다. 이 배터리는 극한 온도에서도 쓸 수 있고, 방사선 환경에서 고객이 시험한 사례가 있습니다. 리튬 배터리는 배터리 기술의 한계로 보관 수명이 최대 10년으로 예상됩니다.

설정과 데이터 확인

설정 변경과
원시 데이터 확인

장거리 USB 무선 모뎀은 115200 baud rate의 가상 COM 포트로 동작합니다. USB 모뎀의 가상 COM 포트를 열면 데이터 스트림을 바로 볼 수 있습니다.

옵션에 따라 이더넷으로 동작하는 무선 수신기도 있습니다. 이 경우 센서 데이터는 TCP/IP 포트 2101로 나옵니다. 이더넷 모뎀의 IP 주소로 TCP/IP 소켓(포트 2101)을 열면 LAN에서 데이터 스트림을 확인할 수 있습니다.

USB 모뎀과 이더넷 모뎀 모두에서 고급 센서 설정을 바꾸려면 센서별로 개발된 LabVIEW® 소프트웨어를 사용합니다. Alpha Station은 제한된 범위의 구성과 센서 판독값 표시를 지원합니다(판독값 표시 기능은 아직 개발 중입니다).

Amazon® AWS® IoT, Microsoft® Azure® IoT, Losant처럼 널리 쓰이는 클라우드 플랫폼으로 데이터를 보내는 게이트웨이도 있습니다. 제품 자료에서 Raspberry Pi, Visual Studio, LabVIEW®, Arduino, Python 등의 코드 샘플을 확인하세요.

NCD PR55-24 - 무선 센서 본체의 단자와 표시등 위치를 설명한 모습
무선 센서 본체의 단자와 표시등 위치를 설명한 모습

주파수

어떤 주파수를
골라야 하나요?

제품을 고를 때 주파수 옵션이 세 가지 있습니다. 모든 옵션이 모든 지역에서 합법적으로 사용되는 것은 아니므로 구매할 때 알맞게 선택해야 합니다. 선택한 옵션에 맞춰 제품과 액세서리가 구성됩니다. 구입하기 전에 현지 법규를 반드시 확인하세요.

2.4GHz: 전 세계 사용

해당 국가에서 900MHz와 868MHz를 합법적으로 쓸 수 없다면 2.4GHz 옵션을 선택하세요. 2.4GHz 옵션은 유럽, 미국, 일본, 호주, 브라질, 대한민국을 포함해 전 세계에서 쓸 수 있도록 인증되었습니다. 해당 지역에서 2.4GHz를 쓸 수 있는지는 선택 전에 현지 법규로 확인하세요.

900MHz: 북미(미국, 캐나다, 멕시코)

북미에서는 900MHz 옵션이 벽, 건물, 산업 장비, 나무를 가장 잘 통과하며 현재 지원되는 범위 중 가장 깁니다. 장거리 용도에도 가장 알맞은 선택입니다. 가시 거리(line of sight) 기준으로 기본 안테나를 쓰면 2마일, 고이득 안테나를 쓰면 28마일입니다. 고이득 안테나는 필요하면 Digi.com에 문의해 추천을 받으세요.

868MHz: 유럽 전용

유럽에서는 868MHz 옵션이 현재 가장 긴 범위를 지원합니다. 2.4GHz보다 벽, 건물, 나무, 산업 장비를 더 잘 통과합니다. 공식 사이트 기준 범위는 2.1dBi 안테나로 14.5km입니다.

연결

센서 데이터를
보낼 곳

센서 데이터를 보낼 수 있는 곳을 나타낸 구성도

사용자의 센서, 사용자의 데이터

NCD IoT 센서 데이터는 수수료나 추가 비용 없이 원하는 곳으로 보낼 수 있습니다. NCD 센서는 개방형 프로토콜을 쓰므로 특정 클라우드 플랫폼에 묶이지 않습니다.

데이터는 사용자가 소유하며, 구독이나 서비스 계약 없이 원하는 소프트웨어, 임베디드 시스템, 클라우드 플랫폼에 연결할 수 있습니다.

받는 곳에 따라 장비를 고릅니다

데스크톱 컴퓨터, IoT 클라우드 플랫폼, 임베디드 플랫폼 어느 쪽에서든 센서 데이터를 받을 수 있습니다. 센서는 데이터를 브로드캐스트하므로 처리하기 쉽고 확장하기도 쉽습니다.

  • 클라우드 플랫폼과 직접 연동하려면 게이트웨이로, 로컬 컴퓨터와 연동하려면 모뎀으로 보냅니다.
  • 게이트웨이와 모뎀에 동시에 보낼 수도 있어서 로컬과 원격 어디서나 데이터에 접근할 수 있습니다.
  • 데이터를 이중화하거나 여러 클라우드 플랫폼으로 보내야 한다면 게이트웨이를 여러 대 사용하세요.

대규모 설치에서는 센서를 그룹으로 나눕니다

센서를 클러스터로 묶을 수 있습니다. 예를 들어 고층 건물의 층마다 센서 클러스터를 두고, 각 층의 게이트웨이와 모뎀으로 데이터를 보낼 수 있습니다.

클러스터로 나누면 센서 데이터가 섞이지 않아 관리하기 쉽습니다. 각 게이트웨이와 모뎀은 서로 다른 센서 클러스터를 받도록 설정할 수 있습니다. NCD 장치는 수천 개의 클러스터를 지원하므로 센서 네트워크를 사실상 제한 없이 확장할 수 있습니다.

모뎀과 게이트웨이는 무엇이 다른가요?

장비하는 일
게이트웨이센서 데이터를 사람이 읽을 수 있는 값으로 바꿉니다. WiFi로 통신하며 AWS, Azure, Losant, MQTT 같은 일반적인 클라우드 플랫폼에 결과를 게시합니다.
모뎀센서의 원시 데이터 바이트 값을 WiFi, Bluetooth, USB, RS-485, RS-232, MQTT 등 다른 통신 형식으로 전달합니다.
MQTT 게이트웨이와 MQTT 모뎀서로 다릅니다. MQTT 게이트웨이는 센서 값을 변환해 주므로 대부분의 사용자에게 알맞습니다. MQTT 모뎀은 변환 없이 원시 센서 데이터를 MQTT 브로커로 보내며, 서버에서 직접 해석해야 합니다.
IoT Edge 컴퓨터어떤 클라우드 플랫폼과도 통신하도록 프로그래밍할 수 있는 소형 컴퓨터입니다. NCD IoT Edge 컴퓨터는 Node-RED를 실행하므로 Node-RED 사용 경험이 필요합니다. 복잡한 설치 조건이 있는 산업 현장에 알맞고, 셀룰러와 이더넷 연결도 지원합니다. 참고로 USB 모뎀을 Node-RED가 실행되는 일반 컴퓨터에 연결하는 구성은 셀룰러 연결을 제외하면 하드웨어 솔루션과 거의 같습니다.
함께 쓰기모뎀과 게이트웨이는 함께 쓸 수 있습니다. NCD IoT 센서는 여러 모뎀, 게이트웨이, IoT Edge 컴퓨터가 선택해 받을 수 있도록 데이터를 브로드캐스트합니다. 용도에 필요한 만큼 모뎀과 게이트웨이를 두면 되며, 하나의 IoT 엔드포인트 솔루션만 고를 필요가 없습니다.

클라우드와 소프트웨어

클라우드와
소프트웨어로 연결하기

AWS용 NCD Micro Gateway

AWS IoT

최대 2마일 떨어진 곳의 센서 데이터를 AWS용 NCD Micro Gateway로 수집해 AWS IoT로 보냅니다. 이 게이트웨이는 AWS 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 설정 시간이 짧아 센서 데이터가 AWS 클라우드에 금방 도착합니다.

Azure용 NCD Micro Gateway

Microsoft Azure IoT

최대 2마일 거리의 센서 데이터를 Azure용 NCD Micro Gateway로 수집해 Microsoft Azure로 보냅니다. 연결된 장치 트윈과 장치-클라우드 메시지를 통해 들어오는 모든 원격 측정값을 실제 값으로 Azure에 보고합니다.

이 장치를 Azure 계정에 등록하고, 인터넷에 연결된 WiFi 네트워크와 Azure Device Connection String을 준비하세요.

MQTT용 NCD Micro Gateway

MQTT 브로커

최대 2마일 거리의 센서 데이터를 MQTT용 NCD Micro Gateway로 수집해 자체 MQTT 브로커로 보냅니다. 이 게이트웨이는 사람이 읽을 수 있는 값을 JSON 문자열로 보내므로 전용 클라우드 애플리케이션에 쉽게 통합할 수 있습니다.

직접 MQTT 브로커를 구축하거나 Ubidots를 사용해 몇 분 만에 NCD 센서 데이터 타일을 표시할 수 있습니다. MQTT 자격 증명과 인터넷에 연결된 WiFi 네트워크를 준비하세요.

Ubidots 로고

Ubidots (MQTT)

Ubidots는 MQTT 프로토콜을 지원하는 National Control Devices의 공식 파트너입니다. NCD MQTT 게이트웨이로 NCD 센서를 Ubidots에 연결하면 전 세계 어디서나 센서를 모니터링하는 타일을 쉽게 만들 수 있습니다.

설정이 간단해 몇 분 만에 연결하고 데이터를 표시할 수 있습니다. MQTT가 지원되는 구조이므로 Ubidots에 연결하는 데 특별한 하드웨어는 필요하지 않습니다.

Losant용 NCD Micro Gateway

Losant

최대 2마일 거리의 센서 데이터를 NCD Micro Gateway로 수집해 Losant로 보냅니다. Losant Flow Builder로 시간에 따른 센서 원격 측정 그래프를 보여 주는 대시보드를 만들 수 있습니다.

Losant용 NCD Micro Gateway는 Losant 클라우드에 게이트웨이를 자동으로 프로비저닝하고, 모든 IoT 센서를 게이트웨이의 하위 장치로 등록합니다. 인터넷에 연결된 WiFi 네트워크와 Losant 연결 자격 증명(애플리케이션 ID, 애플리케이션 토큰)을 준비하세요. Losant는 National Control Devices의 공식 파트너입니다.

NCD IoT Edge 컴퓨터

IoT Edge 컴퓨터 (LTE 셀룰러, WiFi, 이더넷)

셀룰러나 이더넷 솔루션이 필요한 경우에 알맞습니다. Node-RED와 NCD 무선 센서 라이브러리가 미리 설치되어 있어 센서 데이터를 셀룰러 네트워크, WiFi, 이더넷에 유연하게 연결할 수 있습니다.

Node-RED에 익숙하고, 복잡한 통합 작업에서 NCD 센서를 연결할 하드웨어가 필요한 개발자에게 적합합니다. Node-RED 사용 경험이 필요합니다.

모뎀으로 받기

모뎀은 로컬 컴퓨터, 서버, 임베디드 시스템과 통신하는 데 알맞습니다. 무선 센서와 엔드 노드 컨트롤러의 데이터를 USB 가상 COM 포트, Bluetooth 가상 COM 포트, WiFi TCP, WiFi MQTT, 이더넷 TCP, RS-232, RS-485 같은 표준 하드웨어 통신 형식으로 변환하는 것이 주된 역할입니다.

종류제품연결 방식
RS-232산업용 IoT 무선 RS232 모뎀RS-232
이더넷산업용 IoT 무선 이더넷 모뎀이더넷
USB산업용 IoT 무선 USB 모뎀USB
RS-485산업용 IoT 무선 RS485 모뎀RS-485
멀티 인터페이스산업용 IoT 무선 Mega 모뎀USB, 와이파이, 블루투스, MQTT
NCD 무선 모뎀 5종: RS-232, 이더넷, USB, RS-485, Mega
왼쪽부터 RS-232, 이더넷, USB, RS-485, Mega 모뎀

모뎀은 여러 대를 동시에 쓸 수 있으므로 하나만 고를 필요가 없습니다. 더 넓은 지역을 다루거나 다른 통신 방식을 쓰려면 필요한 만큼 모뎀을 추가하세요. 모뎀과 게이트웨이는 모두 가시 거리 최대 2마일의 장거리 무선 통신을 지원합니다. 무선 메시 네트워크에서 데이터를 "홉"으로 중계해 더 먼 거리를 다루는 데에도 쓸 수 있습니다. 고층 건물에서는 층마다 별도 네트워크로 묶어 층간 간섭을 피할 수 있습니다.

소프트웨어로 받기

Alpha Station 센서 뷰어 화면

Visual Studio: Alpha Station

센서 데이터를 받아 실제 값으로 바꾸는 방법을 보여 주기 위해 Visual Studio로 Alpha Station을 개발했습니다. Alpha Station으로 최대 3.2km 떨어진 원격 센서의 기본 설정을 보고 바꿀 수 있습니다.

무선 USB 모뎀, Mega 모뎀, 무선 이더넷 모뎀을 지원합니다. 소스 코드와 실행 프로그램은 https://ncd.io/alpha 에서 내려받을 수 있습니다.

Node-RED 대시보드 예시 화면

Node-RED

Node-RED용 드라이버 세트를 완전하게 개발해 두었으므로, 연결에 필요한 흐름(flow)과 대시보드를 직접 만들 수 있습니다. 센서 데이터를 Node-RED로 보내 경고를 보내거나 장치를 켜고 끄는 로직을 구성하세요.

Node-RED와 NCD 센서를 함께 쓰면 데이터를 로컬과 원격에서 모니터링하고, 제어하고, 시각화할 수 있습니다. Node-RED Flow Builder는 복잡한 그래프와 대시보드도 몇 분 만에 만들 수 있고, 고급 게이트웨이 애플리케이션으로도 쓸 수 있습니다. MQTT, Losant, Microsoft Azure, AWS 등 필요한 IoT 클라우드 서비스로 데이터를 보낼 수 있습니다.

Node-RED는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다. NCD Node-RED 라이브러리는 계속 확장되고 있습니다.

LabVIEW 센서 화면 예시(3채널 열전대 센서)

LabVIEW

NCD IoT 센서를 LabVIEW로 다루는 튜토리얼을 갖춰 두었습니다. LabVIEW로 고급 센서 설정을 하거나 들어오는 센서 데이터를 그래프로 볼 수 있습니다. 원격 센서의 배터리 수준과 시간에 따른 데이터 흐름도 확인합니다.

LabVIEW용 소스 코드는 추후 추가할 예정이며, 지금 소스 코드가 급히 필요하면 문의하세요. LabVIEW는 로컬 컴퓨터에서 실행되므로 USB, RS-232, 이더넷, Mega 모뎀 중 하나가 필요합니다.

제품 상세 이미지

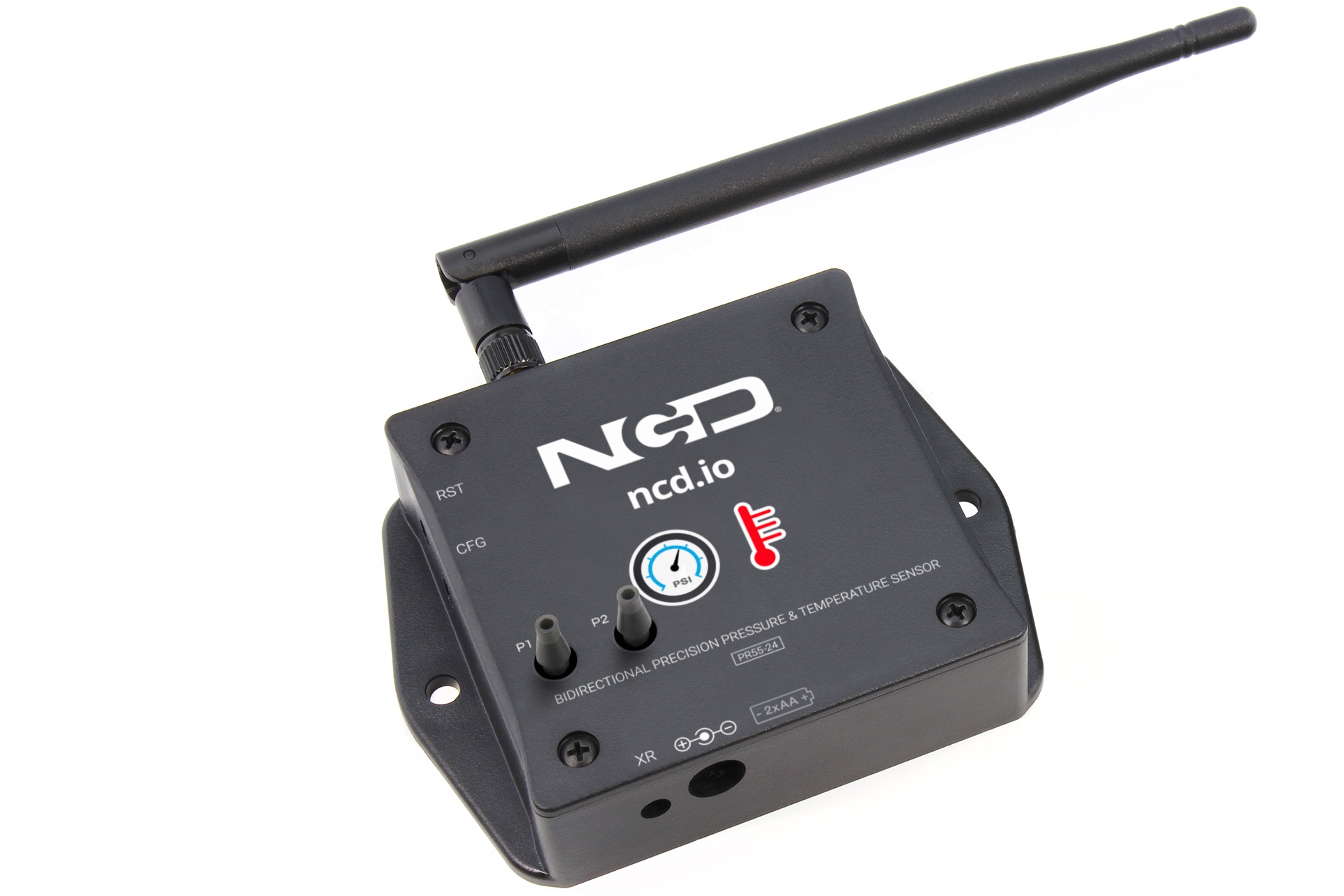

NCD PR55-24 상세 이미지 1
