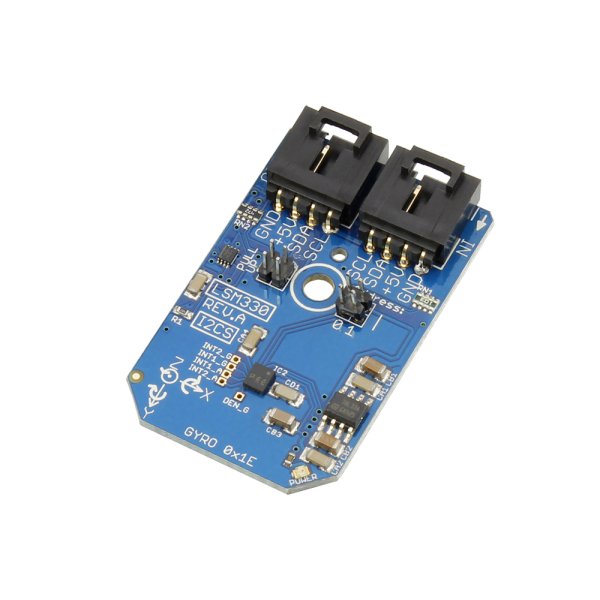

NCD PR7-17 LSM330 iNEMO 관성 모듈 3D 가속도계 3D 자이로 스코프 I2C 미니 모듈

MODEL
PR7-17
브랜드
NCD

센서별 절전 모드를 갖춘⁣ 6축 관성 모듈

NCD PR7-17 LSM330 6축 IMU I2C 미니 모듈⁣ 센서 구성 : 3D 가속도계 + 3D 자이로스코프⁣ 가속도 범위 : ±2⁣ 각속도 범위 : ±250

견적 받기

NCD 한국 독점 공급 파트너

NCD PR7-17은 STMicroelectronics LSM330 iNEMO 관성 모듈을 올린 6축 모션 센서(IMU) I2C 미니 모듈입니다. 가속도계는 상태 머신 2개를 내장한 3D 디지털 센서이고, 자이로스코프는 3D 디지털 센서입니다.

가속도계와 자이로스코프를 각각 켜거나 절전 모드로 둘 수 있어 필요한 센서만 동작시킬 수 있습니다. (주)테솔이 국내에 공식 공급합니다.

6축

3D 가속도 + 3D 자이로

±16 g

가속도 최대 범위

±2000 °/sec

각속도 최대 범위

상태 머신 2개

가속도계 내장

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

6축

MPU-6000 가속도·자이로

±2 ~ ±16g

LSM9DS1·LSM330 가속도 범위

±250 ~ ±2000°/s

자이로 측정 범위

5 VDC

I2C 버스 전원

저전력 구성

PR7-17의 상태 머신과⁣ 센서별 절전

가속도계에는 프로그래밍 가능한 상태 머신 2개가 들어 있고, 가속도계와 자이로스코프 모두 축별 32단 FIFO를 갖췄습니다. 자이로스코프는 정상·슬립·절전(power-down) 모드를, 가속도계는 정상·절전 모드를 따로 설정합니다.

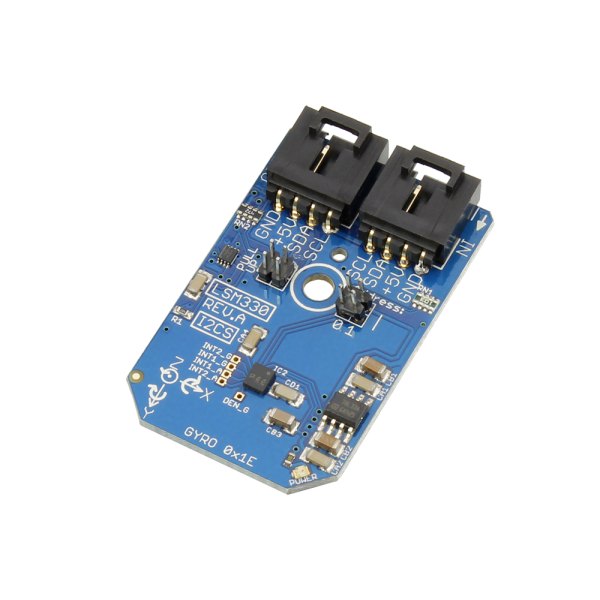

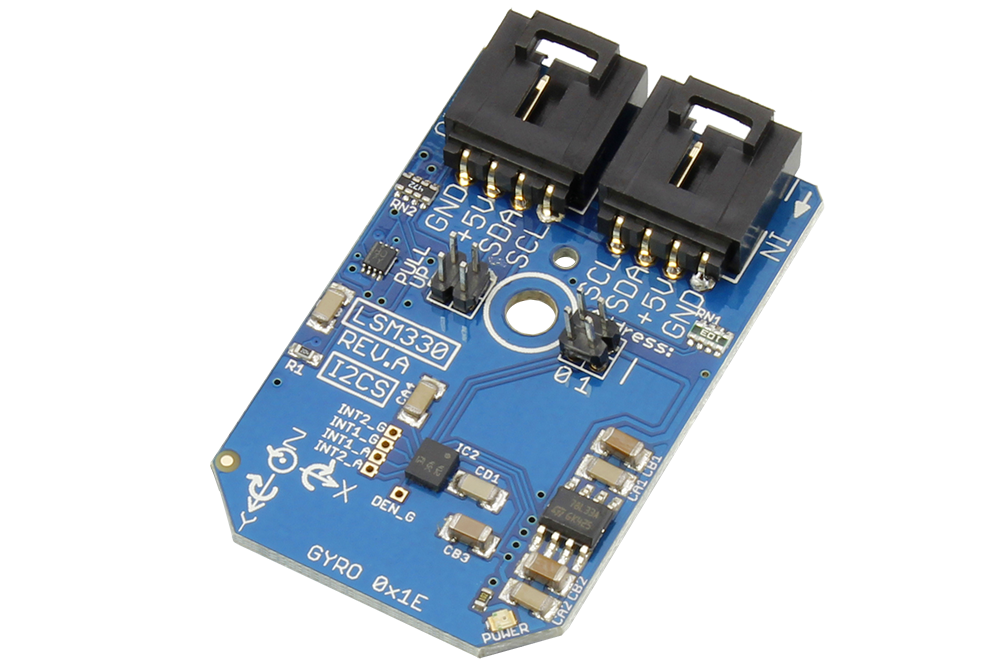

NCD PR7-17 - 관성 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
관성 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

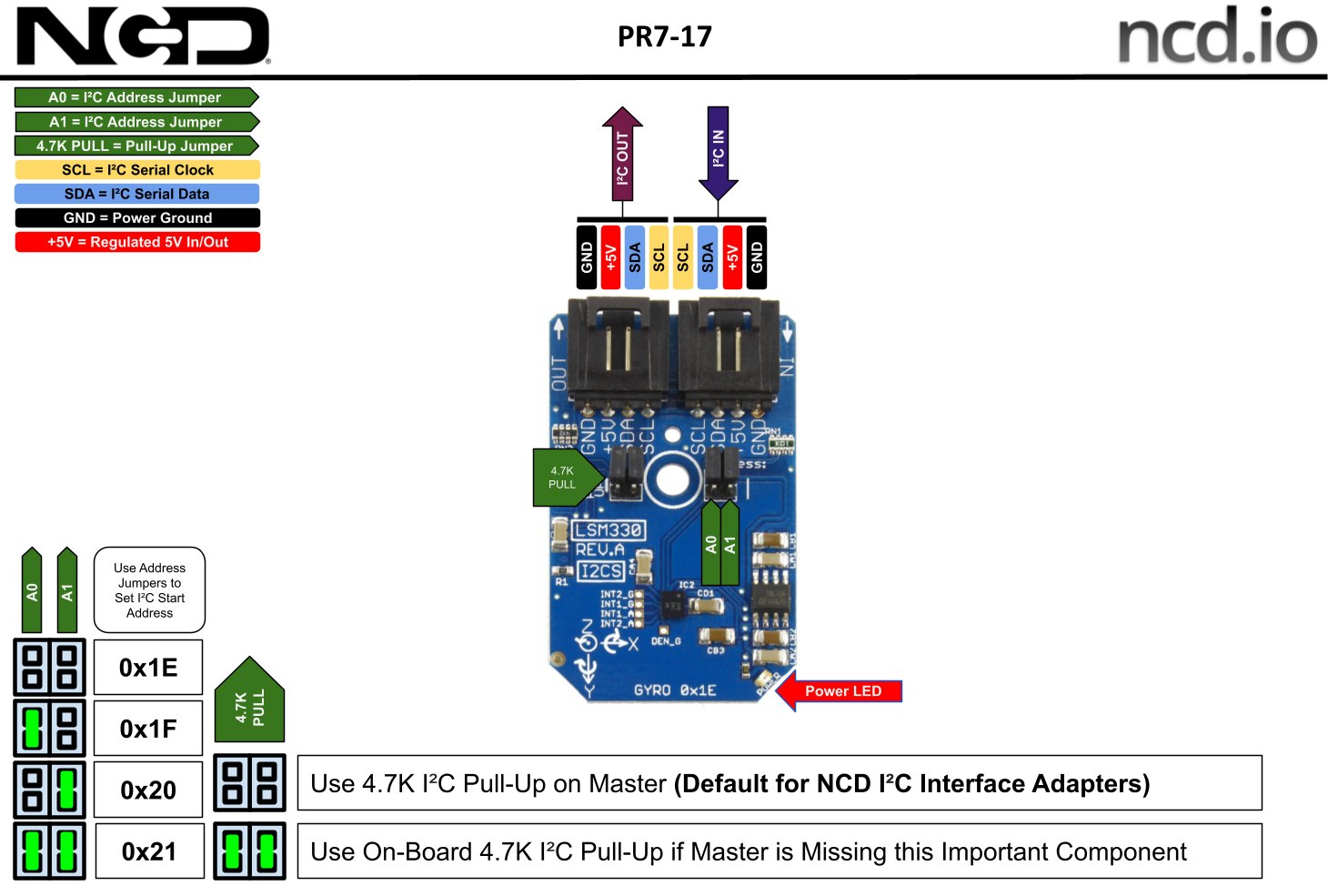

NCD PR7-17 - 관성 센서 미니 모듈의 I2C 주소와 연결부 설명도
관성 센서 미니 모듈의 I2C 주소와 연결부 설명도

사양

PR7-17⁣ LSM330 사양

항목사양
칩LSM330 iNEMO 관성 모듈 (STMicroelectronics)
센서 구성3D 가속도계 + 3D 자이로스코프
가속도 범위±2 / ±4 / ±6 / ±8 / ±16 g 선택
각속도 범위±250 / ±500 / ±2000 °/sec
내장 기능가속도계 상태 머신 2개, 센서별 절전 모드
전원5 VDC
풀업 저항4.7K, 점퍼로 선택(NCD 마스터 장치에는 풀업 포함)
연결4핀 플러그, I2C 케이블 포함
I2C 주소가속도계 0x1E · 자이로 0x6A
FIFO가속도계 · 자이로 각 32단
온도 센서내장

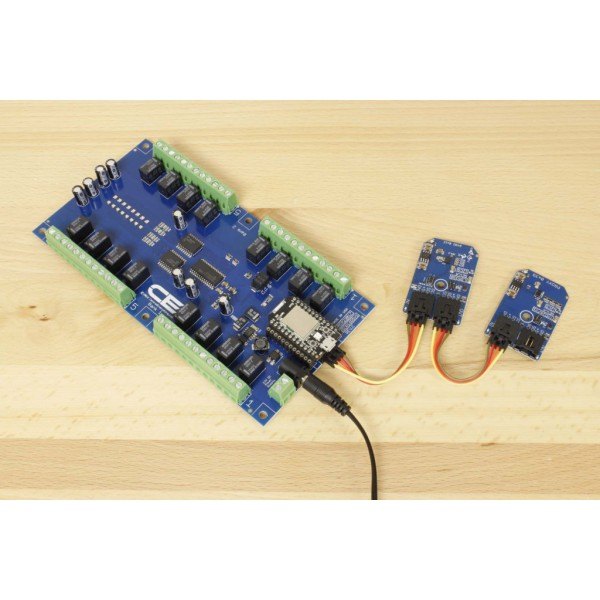

NCD PR7-17 - 릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 두 개를 케이블로 연결한 모습

활용 분야

LSM330 모듈의⁣ 용도

  • 모션 활성화 기능 — 움직임을 감지해 동작을 시작합니다.
  • 6D 방향 감지 — 기기가 놓인 방향을 판별합니다.
  • 게임과 가상현실 입력 장치.

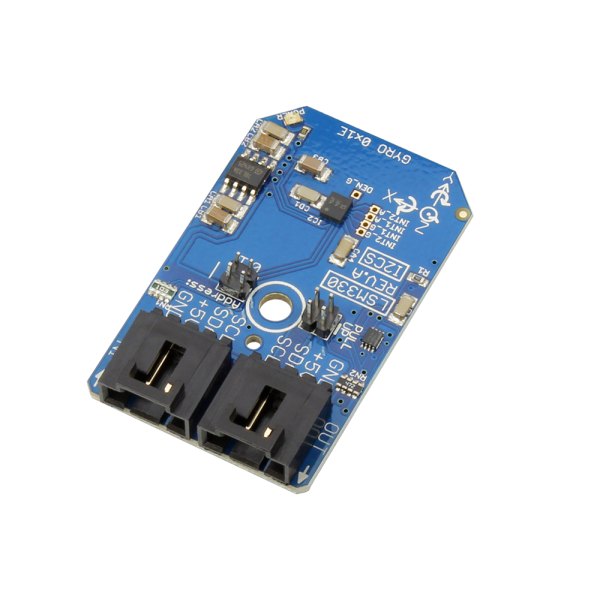

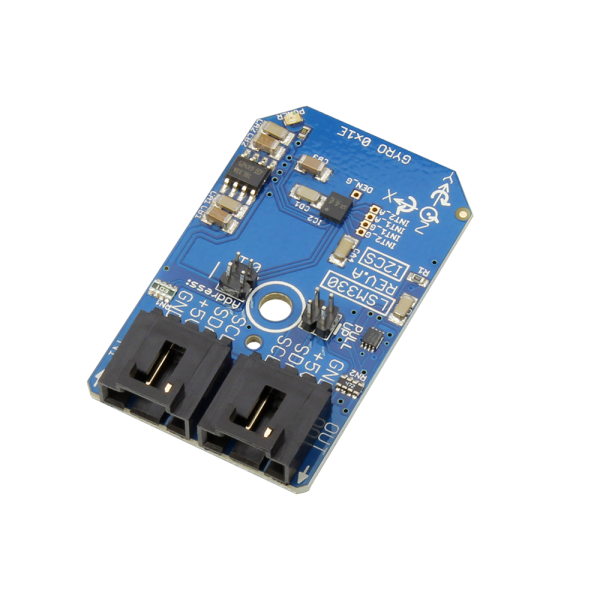

NCD PR7-17 - 기판 뒷면의 커넥터와 관성 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 관성 센서 칩이 보이는 모습

제품 상세 이미지

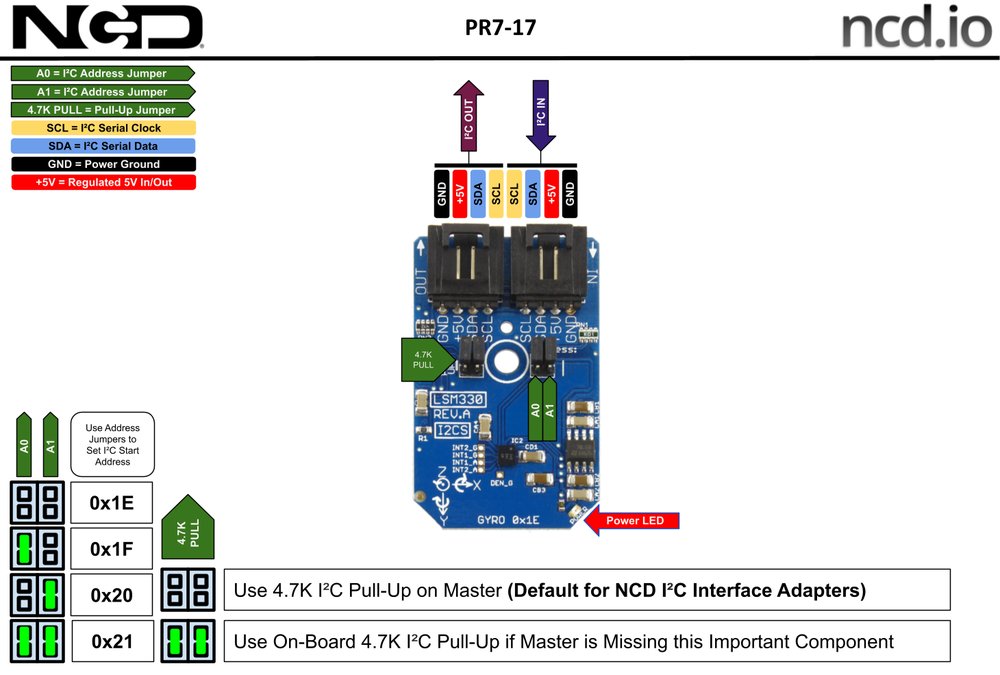

NCD PR7-17 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR7-17과 칩 구성이⁣ 다른 IMU 모델

  • PR7-19 — MPU-6000 6축, 3축 자이로와 3축 가속도, 모션 퓨전
  • PR7-5 — LSM9DS1 가속도·자이로·자기 각 3채널

관련 제품

PR7-17 외에 보는⁣ 가속도·자이로 모듈
