NCD PR7-18 MAX21000 초정밀 저전력 3 축 디지털 자이로 스코프 I2C 미니 모듈

MODEL
PR7-18
브랜드
NCD

풀스케일 7단계⁣ 초정밀 3축 자이로

NCD PR7-18 초정밀 저전력 3축 디지털 자이로스코프 모듈⁣ 품번 : PR7-18⁣ 칩 : MAX21000⁣ 축 : 3축 각속도

견적 받기

NCD 한국 독점 공급 파트너

PR7-18은 ±31.25°/sec부터 ±2000°/sec까지 7단계 풀스케일을 선택할 수 있는 MAX21000 초정밀 저전력 3축 디지털 자이로스코프(3-Axis Digital Gyroscope) I2C 미니 모듈입니다. Maxim의 각속도 센서로 온도와 시간 변화에도 정확도를 유지하도록 만든 칩입니다. (주)테솔이 국내에 공식 공급합니다.

가장 높은 풀스케일에서도 노이즈가 낮고 위상 지연이 작으며, 대역폭은 사용자가 세밀하게 정합니다.

7단계

풀스케일 31.25~2000°/sec

ODR 256단계

출력 데이터 속도

0x58

I2C 주소

내장 FIFO

512바이트

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

7단계

MAX21000 풀스케일 선택

2000°/sec

세 모델의 최대 측정 범위

16비트

각속도 값 출력 해상도

400 kHz

ITG-3200 I2C 고속 모드

풀스케일·ODR 설정

MAX21000 풀스케일 7단계와⁣ ODR 256단계

풀스케일은 ±31.25, ±62.5, ±125, ±250, ±500, ±1000, ±2000°/sec 가운데에서 고릅니다. 출력 데이터 속도(ODR)는 10 kHz부터 5 Hz까지 256단계로 정하고, 512바이트 내장 FIFO에 값을 모아 둡니다.

낮은 노이즈와 작은 위상 지연 덕분에 사용자 인터페이스와 광학 이미지 안정화(OIS) 용도에 맞습니다.

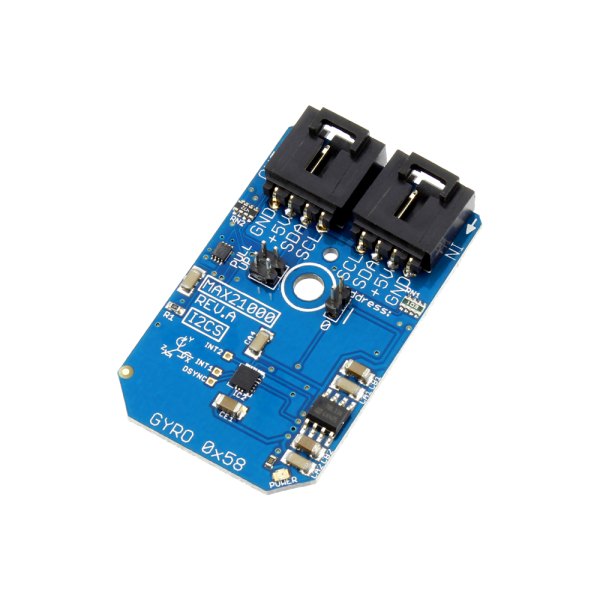

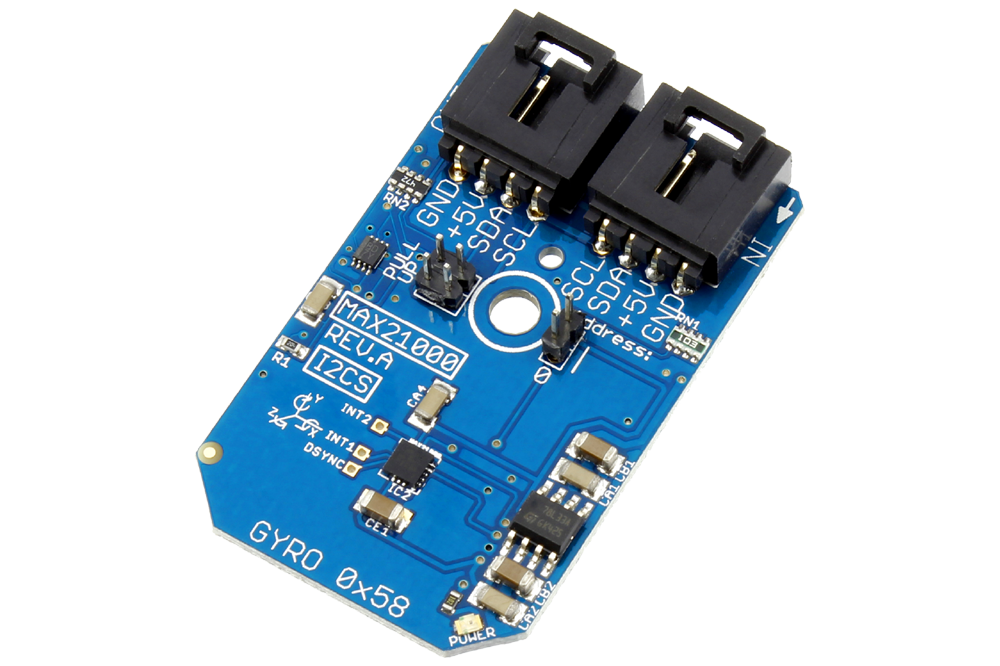

NCD PR7-18 - 자이로 센서 칩과 커넥터 두 개가 실장된 하늘색 기판
자이로 센서 칩과 커넥터 두 개가 실장된 하늘색 기판

사양

PR7-18 사양

항목사양
품번PR7-18
칩MAX21000
축3축 각속도
풀스케일31.25 / 62.5 / 125 / 250 / 500 / 1000 / 2000°/sec (7단계)
출력 데이터 속도256단계 선택(10 kHz~5 Hz)
FIFO512바이트(256 × 16비트)
대역폭사용자 선택
온도 센서디지털 출력 내장
I2C 주소0x58
동작 전원5 VDC
연결4핀 플러그 I2C 미니 모듈 커넥터
풀업 저항4.7K 점퍼 선택식(자체 I2C 배선 시)
구성품자이로스코프 미니 모듈 1개, 76 mm I2C 케이블
별매호스트용 NCD I2C 쉴드 또는 어댑터

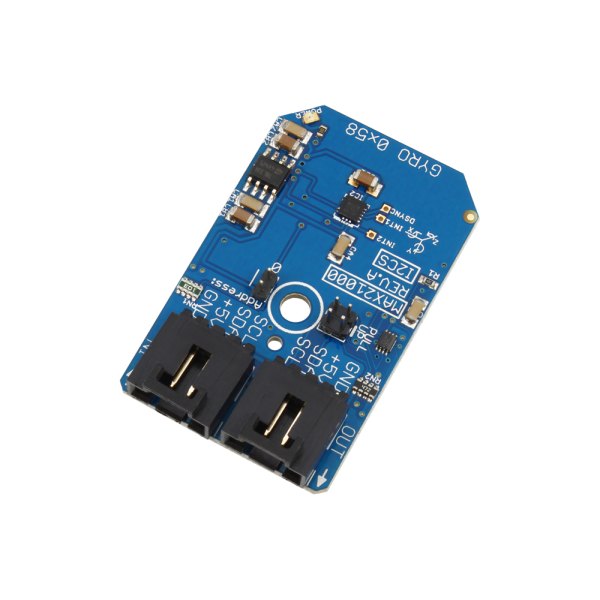

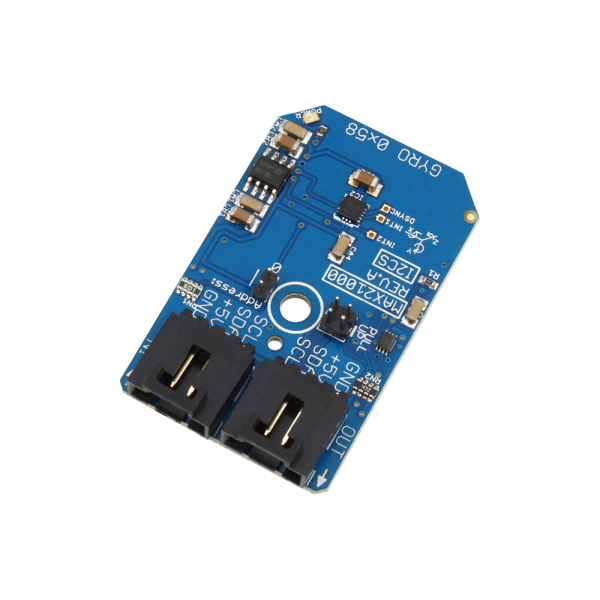

NCD PR7-18 - 기판 뒷면의 커넥터와 자이로 센서 칩이 보이는 모습
기판 뒷면의 커넥터와 자이로 센서 칩이 보이는 모습

활용 분야

MAX21000 3축 자이로의⁣ 적용 현장

  • GPS 내비게이션
  • 건강·스포츠 모니터링
  • 가전 기기
  • 로봇
  • 광학 이미지 안정화(OIS)

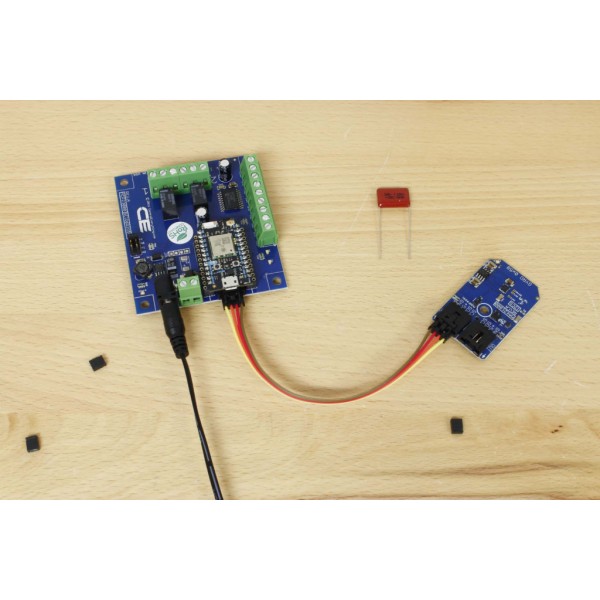

NCD PR7-18 - 무선 컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습
무선 컨트롤러 보드에 센서 모듈을 케이블로 연결한 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR7-18과⁣ 같은 계열 모델

  • PR7-13 — ITG-3200, ±2000°/sec 고정 범위와 내장 저역 통과 필터
  • PR7-12 — BMG160, ±125~±2000°/s 5단계와 오프셋 컨트롤러
  • PR9-3 — A3G4250DTR, ±245°/sec 좁은 범위와 8.75 mdps/digit 감도

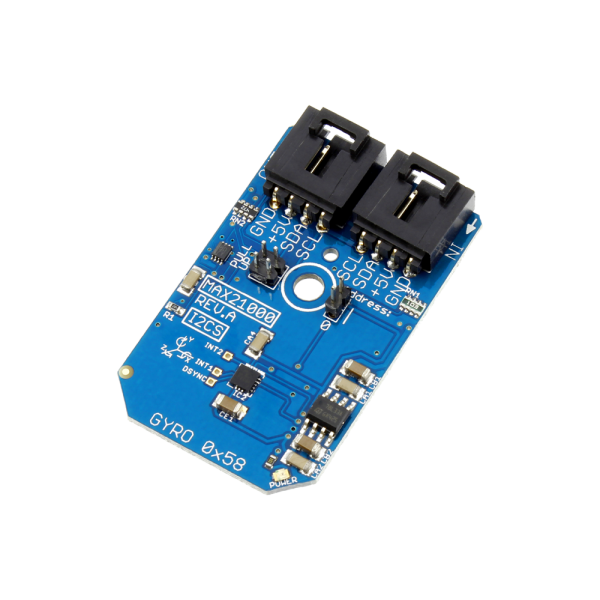

NCD PR7-18 MAX21000 초정밀 저전력 3 축 디지털 자이로 스코프 I2C 미니 모듈 제품 사진
