±2000°/sec 범위 내장 필터 자이로
NCD PR7-13 16비트 3축 MEMS 자이로 각속도 센서 모듈 품번 : PR7-13 칩 : ITG-3200 측정 범위 : ±2000°/sec
견적 받기NCD 한국 독점 공급 파트너

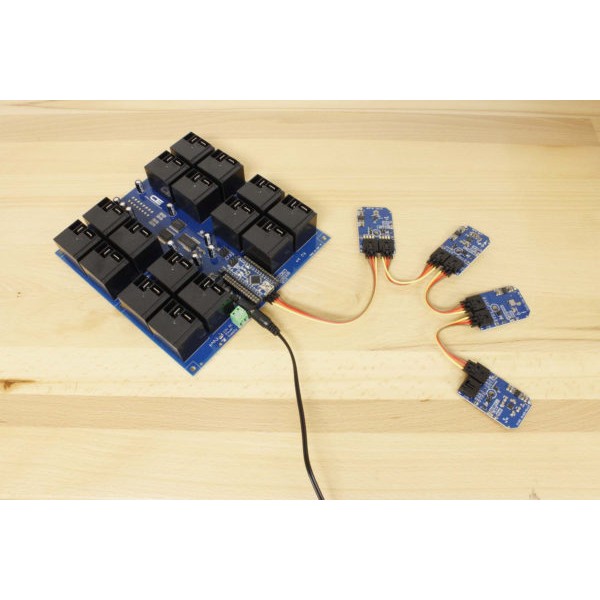

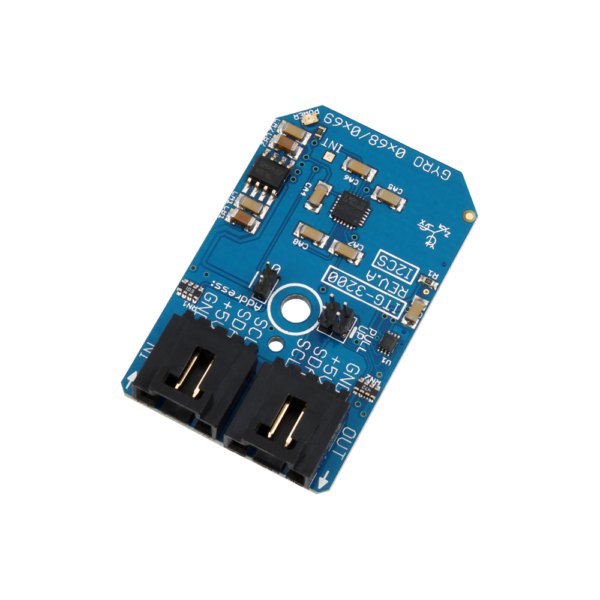

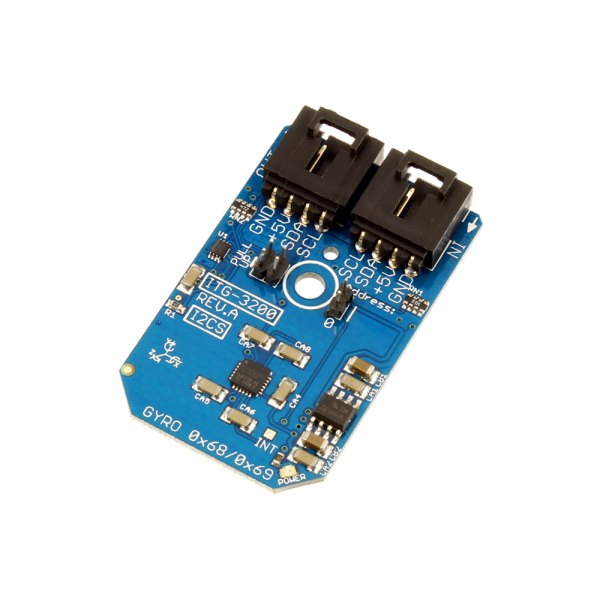

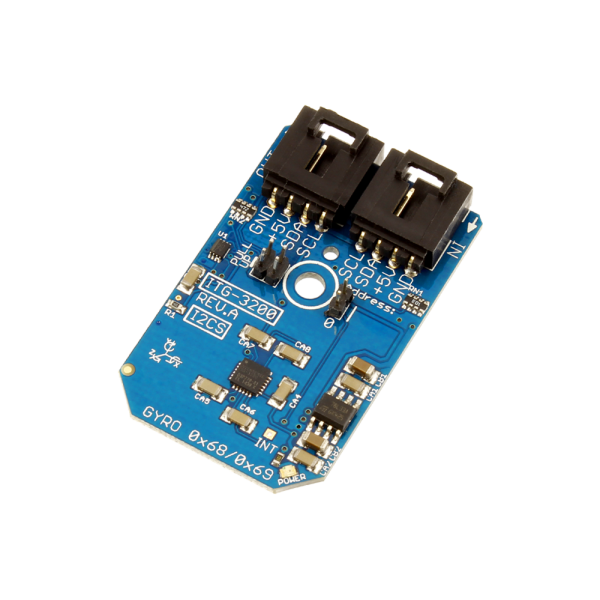

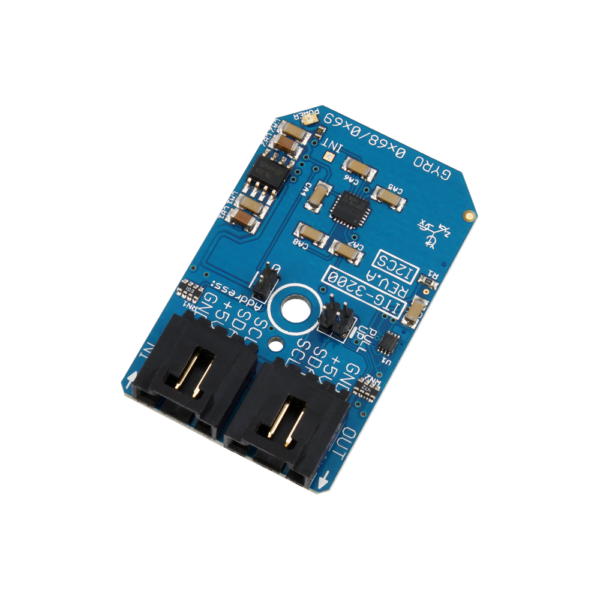

PR7-13은 InvenSense ITG-3200을 사용한 16비트 3축 MEMS 자이로 각속도 센서(Gyro Angular Rate Sensor) I2C 미니 모듈입니다. 3개의 16비트 ADC가 자이로 출력을 디지털화하고, 측정 범위는 ±2000°/sec입니다. (주)테솔이 국내에 공식 공급합니다.
내부 저역 통과 필터의 대역폭을 선택할 수 있고, 2 % 정확도의 내부 발진기와 온도 센서를 내장했습니다.
제품 자료

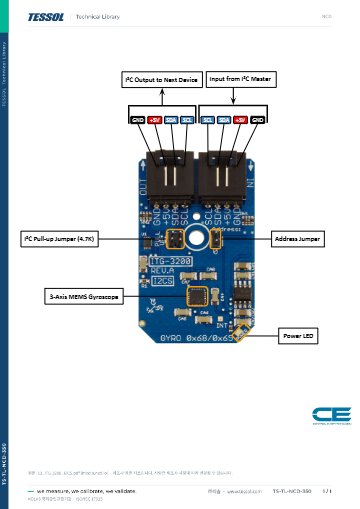

연결 도면과 샘플 코드
이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드

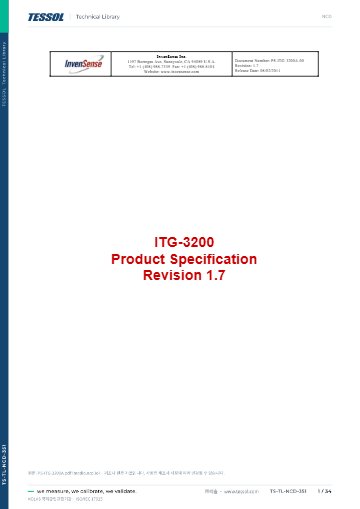

데이터시트와 도면
소프트웨어와 코드
필터와 발진기
ITG-3200의 저역 통과 필터와 내부 발진기
저역 통과 필터는 대역폭을 프로그래밍으로 선택합니다. 이전 세대 소자보다 저주파 노이즈가 낮아 리모컨 같은 입력 장치의 반응이 좋아집니다.
통신은 400 kHz 고속(Fast Mode) I2C입니다. ±2000°/sec 범위에서 감도는 14.375 LSB/(°/s)입니다.


사양
PR7-13 사양
| 항목 | 사양 |
|---|---|
| 품번 | PR7-13 |
| 칩 | ITG-3200 |
| 측정 범위 | ±2000°/sec |
| 감도 | 14.375 LSB/(°/s) |
| ADC | 16비트 3개 |
| 필터 | 프로그래밍 가능한 저역 통과 필터 |
| 발진기 | 내부 발진기, 정확도 2 % |
| 통신 속도 | 400 kHz (I2C Fast Mode) |
| 온도 센서 | 내장(-30~85 °C) |
| I2C 주소 | 0x68 |
| 동작 전원 | 5 VDC |
| 연결 | 4핀 플러그 I2C 미니 모듈 커넥터 |
| 풀업 저항 | 4.7K 점퍼 선택식(자체 I2C 배선 시) |
| 구성품 | 자이로스코프 미니 모듈 1개, 76 mm I2C 케이블 |
| 별매 | 호스트용 NCD I2C 쉴드 또는 어댑터 |

함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
호환 보드와 어댑터 (NCD 스토어)
- NCD I2C 인터페이스 어댑터 전체
- nodeLynk I2C 확장 장치 전체
- Raspberry Pi 2·3용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 스크류 터미널
- Particle Electron·Photon용 I2C 쉴드 — 외향 5V I2C 포트
- Particle·Feather용 I2C 쉴드
- Arduino Uno용 I2C 쉴드 — LED 디스플레이·부저·Key Fob·무선
- WiPy2·LoPy용 스크류 터미널 브레이크아웃 보드
- Particle Photon용 스크류 터미널 브레이크아웃 보드 — 전원 공급 장치 포함
- Raspberry Pi 2·3·4용 I2C 쉴드 — 내향 I2C 포트
- Raspberry Pi Zero용 Key Fob 수신기와 I2C 확장 포트
- Particle·Feather용 배터리 I2C 쉴드
- Raspberry Pi Zero용 I2C 쉴드 — 외향 I2C 포트
- Raspberry Pi용 I2C 쉴드 — 외향 I2C 포트
- Arduino Nano용 I2C 쉴드
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Raspberry Pi 2·3·4용 I2C 쉴드 — 외향 I2C 포트
- Arduino Uno용 I2C 쉴드
- BeagleBone용 I2C 쉴드 — 외향 I2C 포트
- Particle Electron용 I2C 쉴드 — 스크류 터미널, 2A 전원 공급 장치
- Banana Pi용 I2C 쉴드 — 외향 I2C 포트, HDMI 포트로 종단
- Adafruit Huzzah ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- 크로스 플랫폼 I2C 슬레이브 장치
- NCD IoT 인터페이스 장치 전체
- Arduino Micro용 I2C 쉴드 — I2C 확장 포트
- Arduino Uno용 I2C 확장 포트 쉴드
- Arduino Due용 듀얼 I2C 쉴드
- CHIP용 I2C 쉴드
- NodeMCU ESP8266용 I2C 쉴드 — USB·I2C 포트 내장
- Adafruit Huzzah ESP8266 호스트 어댑터 — USB·I2C 확장 포트 내장
- Particle Photon용 I2C 어댑터
- Particle Electron용 I2C 어댑터
- Onion Omega용 I2C 어댑터
- Pycom WiPy·LoPy용 I2C 어댑터
- Raspberry Pi용 I2C 어댑터
- Raspberry Pi 2·3용 I2C 어댑터
- Raspberry Pi Zero용 I2C 어댑터
- USB-I2C 변환기 — 가상 COM 포트, FT230XS
- BridgeX5 — 듀얼 USB 5포트 I2C 브리지 어댑터
같은 계열
PR7-13과 같은 계열 모델
- PR7-18 — MAX21000, 풀스케일 7단계와 ODR 256단계, 내장 FIFO
- PR7-12 — BMG160, ±125~±2000°/s 5단계와 오프셋 컨트롤러
- PR9-3 — A3G4250DTR, ±245°/sec 좁은 범위와 8.75 mdps/digit 감도

관련 제품
ITG-3200과 이어서 보는 자이로·센서 모듈
- NCD PR7-16 L3G4200D 3축 자이로스코프 I2C 미니 모듈
- NCD IMU I2C 미니 모듈 (MPU-6000 · LSM9DS1 · LSM330)
- NCD PR35-12 MCP9600 K형 열전대 I2C 미니 모듈
- NCD PR37-5 ADC121 가변저항 입력 I2C 미니 모듈
PR7-13의 측정 범위는 얼마입니까?
±2000°/sec입니다. 3개의 16비트 ADC가 출력을 디지털화합니다.
PR7-13의 I2C 주소는 무엇입니까?
0x68입니다. PR7-12, PR9-3도 0x68이어서 같은 버스에 함께 연결할 수 없습니다.
PR7-13은 온도 센서를 내장합니까?
네, 온도 센서를 내장합니다.
제품 자료
FAQ 자주묻는 질문
-
PR7-13의 측정 범위는 얼마입니까?
±2000°/sec입니다. 3개의 16비트 ADC가 출력을 디지털화합니다.
-
PR7-13의 I2C 주소는 무엇입니까?
0x68입니다. PR7-12, PR9-3도 0x68이어서 같은 버스에 함께 연결할 수 없습니다.
-
PR7-13은 온도 센서를 내장합니까?
네, 온도 센서를 내장합니다.
