NCD PR9-3 A3G4250DTR 3 축 디지털 출력 자이로 스코프 I2C 미니 모듈

MODEL
PR9-3
브랜드
NCD

±245°/sec 범위로⁣ 느린 회전을 측정

NCD PR9-3 3축 디지털 출력 자이로스코프 모듈⁣ 품번 : PR9-3⁣ 칩 : A3G4250DTR⁣ 풀스케일 : ±245°/sec

견적 받기

NCD 한국 독점 공급 파트너

PR9-3은 ±245°/sec 풀스케일의 A3G4250DTR 3축 디지털 출력 자이로스코프(3-Axis Digital Output Gyroscope) I2C 미니 모듈입니다. STMicroelectronics의 저전력 3축 각속도 센서로 영 각속도 구간의 출력이 안정적이고 온도·시간에 따른 감도 변화가 작습니다. (주)테솔이 국내에 공식 공급합니다.

감도는 8.75 mdps/digit이며 측정 대역폭은 사용자가 선택합니다.

±245°/sec

풀스케일

8.75 mdps/digit

감도

8비트

온도 데이터 출력

0x68

I2C 주소

제품 자료

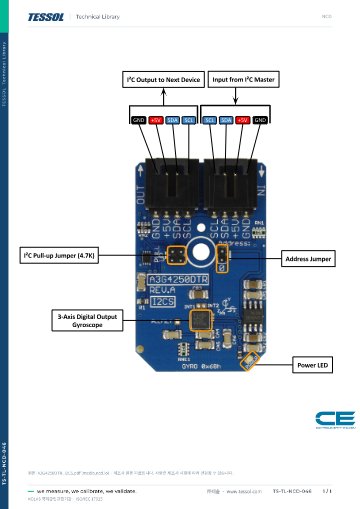

연결 도면과⁣ 샘플 코드

이 제품의 기계 도면, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

7단계

MAX21000 풀스케일 선택

2000°/sec

세 모델의 최대 측정 범위

16비트

각속도 값 출력 해상도

400 kHz

ITG-3200 I2C 고속 모드

좁은 범위·세밀한 감도

A3G4250DTR이 맞는⁣ 느린 회전 측정

±245°/sec의 좁은 범위에서 8.75 mdps/digit 감도로 느린 회전을 세밀하게 구분합니다. 저역·고역 통과 필터를 내장했고 8비트 온도 데이터를 출력합니다.

센싱 소자는 ST의 실리콘 웨이퍼 미세 가공 공정으로 제작됩니다.

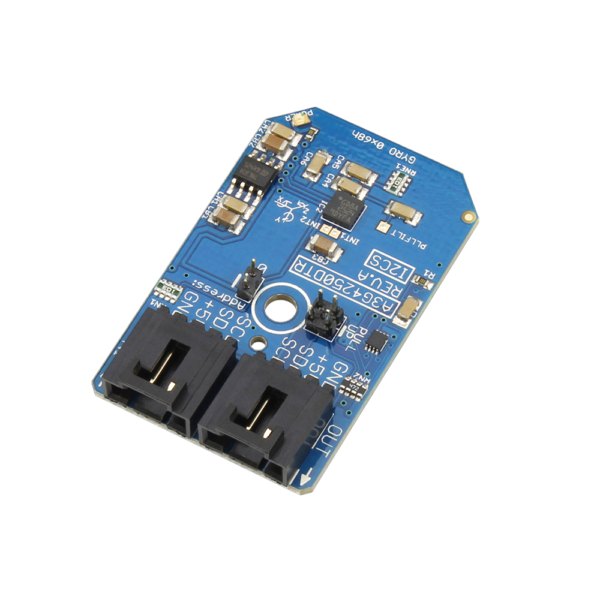

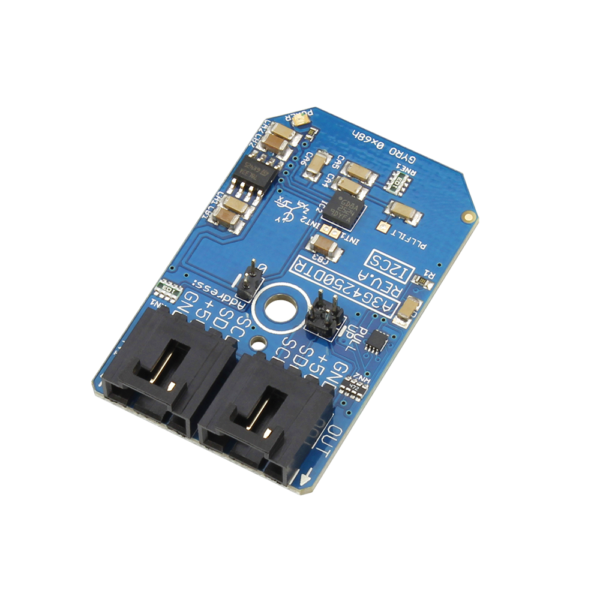

NCD PR9-3 - I2C 커넥터와 센서 소자가 보이는 자이로 모듈
I2C 커넥터와 센서 소자가 보이는 자이로 모듈

사양

PR9-3 사양

항목사양
품번PR9-3
칩A3G4250DTR
풀스케일±245°/sec
감도8.75 mdps/digit
ADC 분해능16비트
필터저역·고역 통과 필터 내장
온도8비트 온도 데이터 출력
측정 대역폭사용자 선택
I2C 주소0x68
동작 전원5 VDC
연결4핀 플러그 I2C 미니 모듈 커넥터
풀업 저항4.7K 점퍼 선택식(자체 I2C 배선 시)
구성품자이로스코프 미니 모듈 1개, 76 mm I2C 케이블
별매호스트용 NCD I2C 쉴드 또는 어댑터

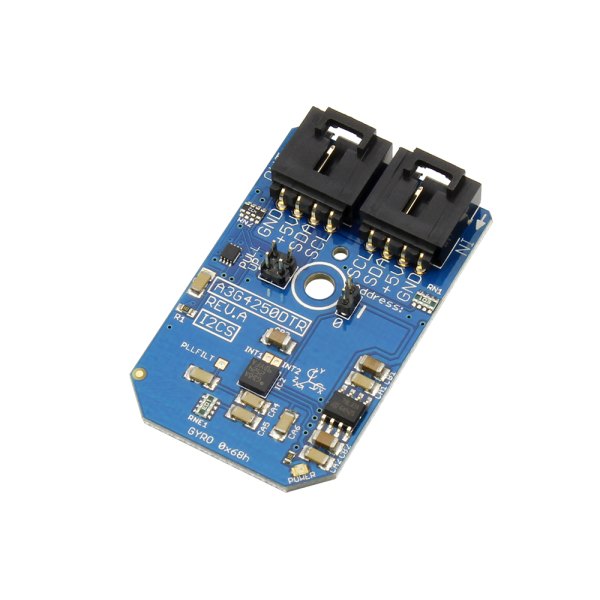

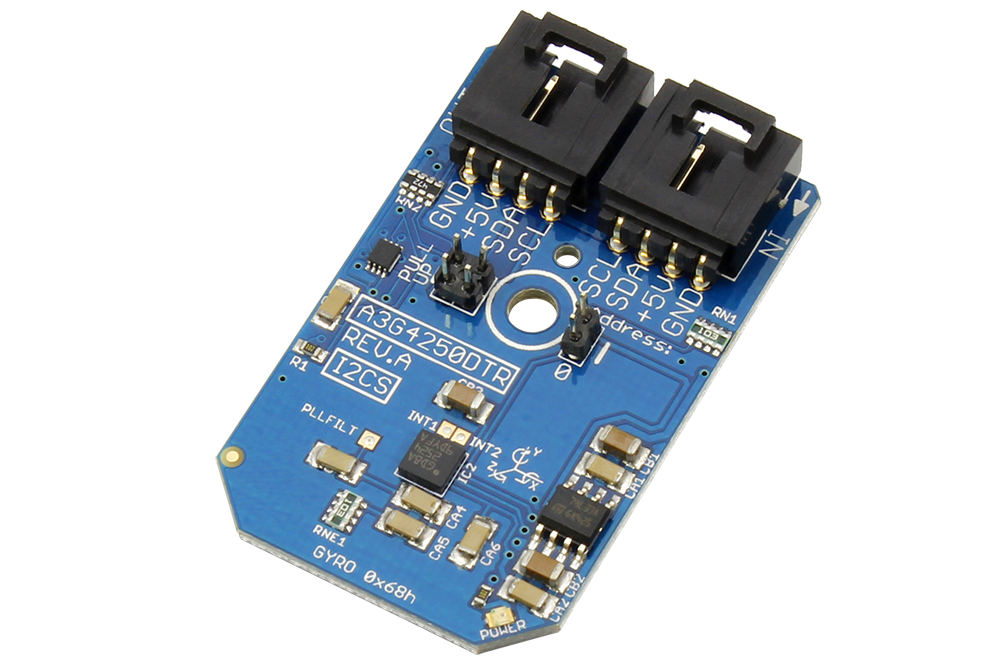

NCD PR9-3 - 커넥터가 위쪽에 있는 자이로 센서 미니 모듈
커넥터가 위쪽에 있는 자이로 센서 미니 모듈

활용 분야

A3G4250DTR 3축 자이로의⁣ 적용 분야

  • 텔레매틱스
  • e-Tolling
  • 가전 기기
  • 로봇

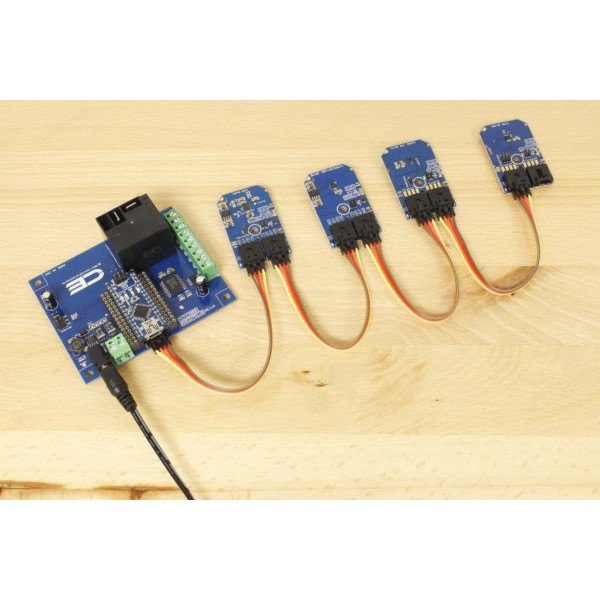

NCD PR9-3 - 릴레이 컨트롤러에 모듈을 연이어 연결한 모습
릴레이 컨트롤러에 모듈을 연이어 연결한 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR9-3과⁣ 같은 계열 모델

  • PR7-18 — MAX21000, 풀스케일 7단계와 ODR 256단계, 내장 FIFO
  • PR7-13 — ITG-3200, ±2000°/sec 고정 범위와 내장 저역 통과 필터
  • PR7-12 — BMG160, ±125~±2000°/s 5단계와 오프셋 컨트롤러

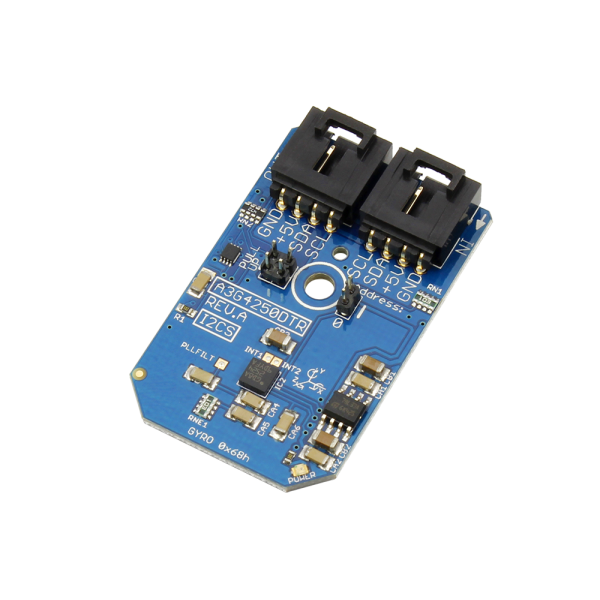

NCD PR9-3 A3G4250DTR 3 축 디지털 출력 자이로 스코프 I2C 미니 모듈 제품 사진
