NCD PR7-12 BMG160 16 비트 3 축 ± 125 ° / s ~ ± 2000 ° / s 자이로 스코프 센서 I2C 미니 모듈

MODEL
PR7-12
브랜드
NCD

±125 ~ ±2000°/s⁣ 5단계 자이로

NCD PR7-12 16비트 3축 자이로스코프 센서 모듈⁣ 품번 : PR7-12⁣ 칩 : BMG160⁣ 측정 범위 : ±125°/s ~ ±2000°/s (5단계)

견적 받기

NCD 한국 독점 공급 파트너

PR7-12는 ±125°/s부터 ±2000°/s까지 측정하는 BMG160 16비트 3축 자이로스코프 센서(Triaxial Gyroscope Sensor) I2C 미니 모듈입니다. Bosch Sensortec의 디지털 3축 각속도 센서로 소비자 전자기기용으로 설계되었습니다. (주)테솔이 국내에 공식 공급합니다.

X, Y, Z 세 축의 각속도를 16비트 디지털 값으로 출력하며 저잡음 측정을 지원합니다.

±125~±2000°/s

측정 범위

5단계

범위 선택

16비트

디지털 출력

0x68

I2C 주소

제품 자료

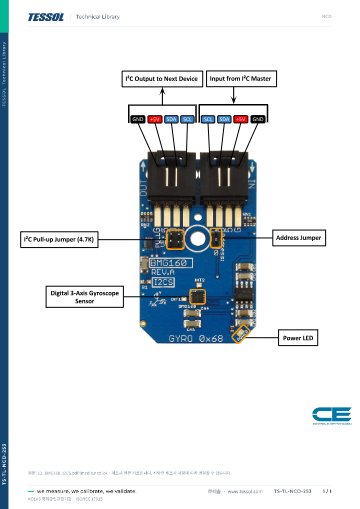

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

7단계

MAX21000 풀스케일 선택

2000°/sec

세 모델의 최대 측정 범위

16비트

각속도 값 출력 해상도

400 kHz

ITG-3200 I2C 고속 모드

오프셋 컨트롤러

BMG160의 5단계 범위와⁣ 오프셋·온도 출력

범위는 ±125°/s부터 ±2000°/s까지 5단계입니다. 빠른·느린 오프셋 컨트롤러로 정지 상태의 출력 편차를 조정합니다.

8비트 온도 센서(-40~85 °C)를 내장하고, FIFO와 인터럽트 핀 2개(INT1·INT2)를 갖춥니다.

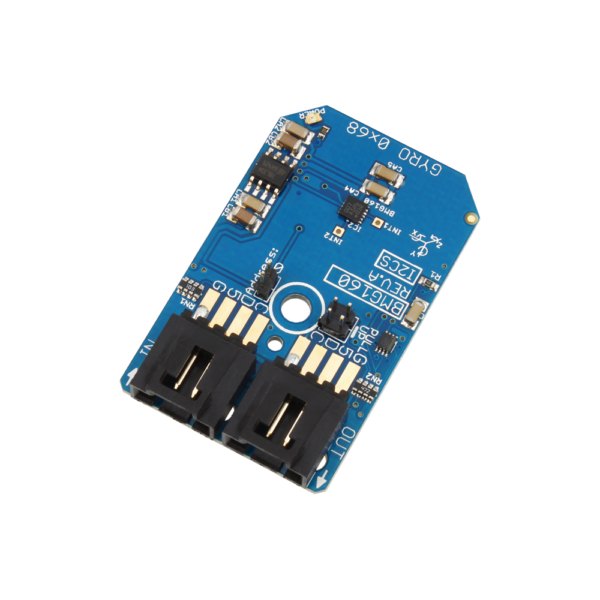

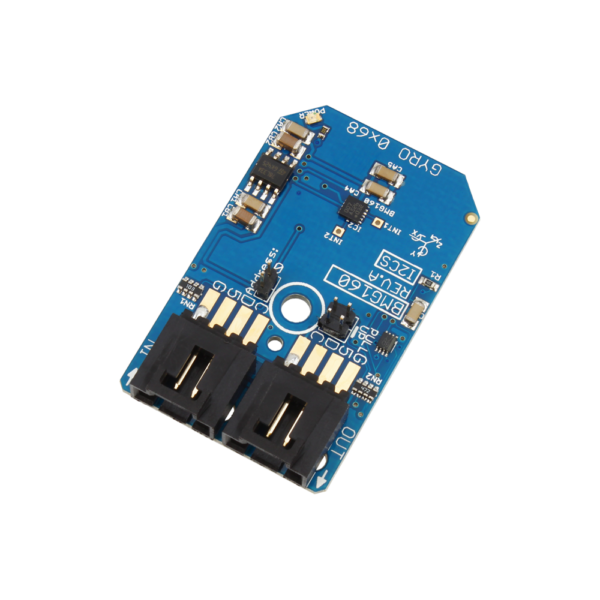

NCD PR7-12 - I2C 커넥터와 센서 소자가 보이는 자이로 모듈
I2C 커넥터와 센서 소자가 보이는 자이로 모듈

사양

PR7-12 사양

항목사양
품번PR7-12
칩BMG160
측정 범위±125°/s ~ ±2000°/s (5단계)
분해능16비트
오프셋 조정빠른·느린 오프셋 컨트롤러
온도 센서8비트 내장(-40~85 °C)
인터럽트INT1·INT2 2개
I2C 주소0x68
동작 전원5 VDC
연결4핀 플러그 I2C 미니 모듈 커넥터
풀업 저항4.7K 점퍼 선택식(자체 I2C 배선 시)
구성품자이로스코프 미니 모듈 1개, 76 mm I2C 케이블
별매호스트용 NCD I2C 쉴드 또는 어댑터

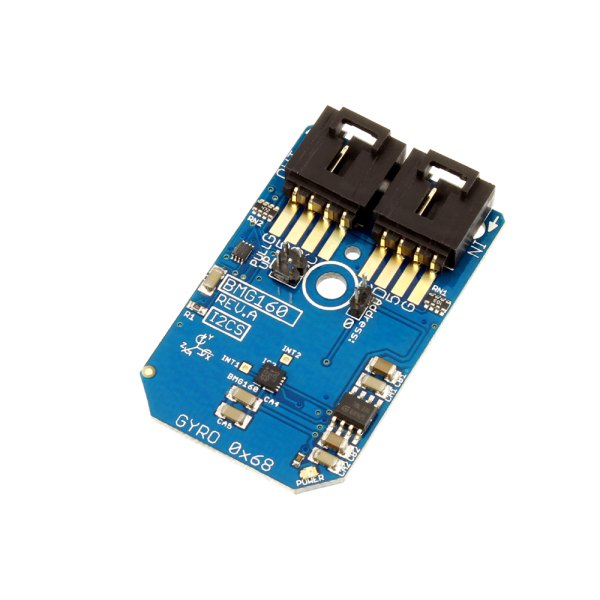

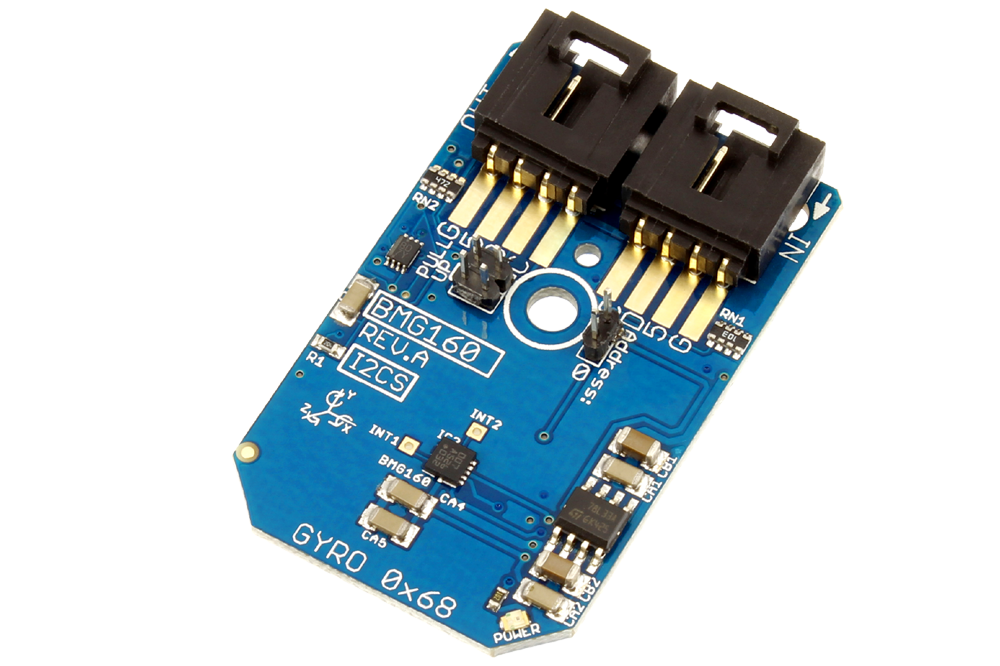

NCD PR7-12 - 커넥터가 위쪽에 있는 자이로 센서 미니 모듈
커넥터가 위쪽에 있는 자이로 센서 미니 모듈

활용 분야

BMG160을 적용하는⁣ 입력 장치와 내비게이션

  • 실내 내비게이션
  • 제스처 인식
  • 컴퓨터 주변기기
  • 맨머신 인터페이스
  • 가상 현실 기능
  • 리모컨·게임 컨트롤러

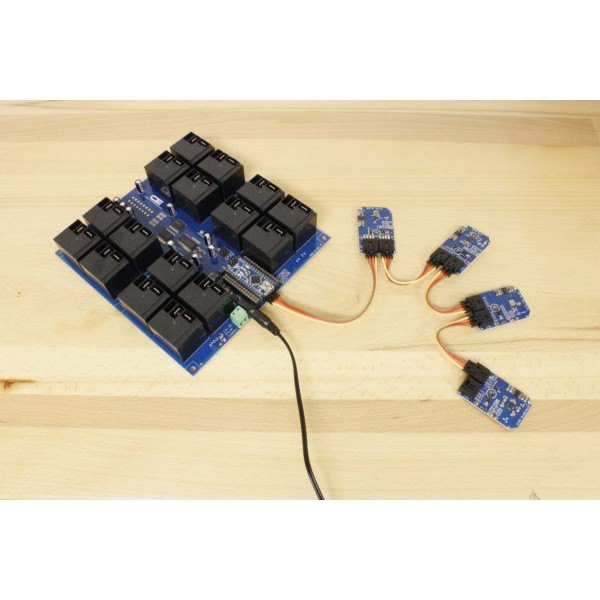

NCD PR7-12 - 릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습
릴레이 보드에 센서 모듈 세 개를 케이블로 연결한 모습

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR7-12와⁣ 같은 계열 모델

  • PR7-18 — MAX21000, 풀스케일 7단계와 ODR 256단계, 내장 FIFO
  • PR7-13 — ITG-3200, ±2000°/sec 고정 범위와 내장 저역 통과 필터
  • PR9-3 — A3G4250DTR, ±245°/sec 좁은 범위와 8.75 mdps/digit 감도

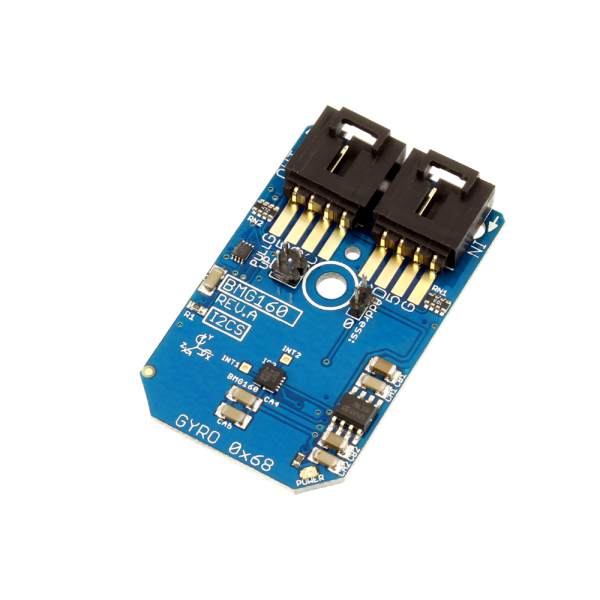

NCD PR7-12 BMG160 16 비트 3 축 ± 125 ° / s ~ ± 2000 ° / s 자이로 스코프 센서 I2C 미니 모듈 제품 사진
