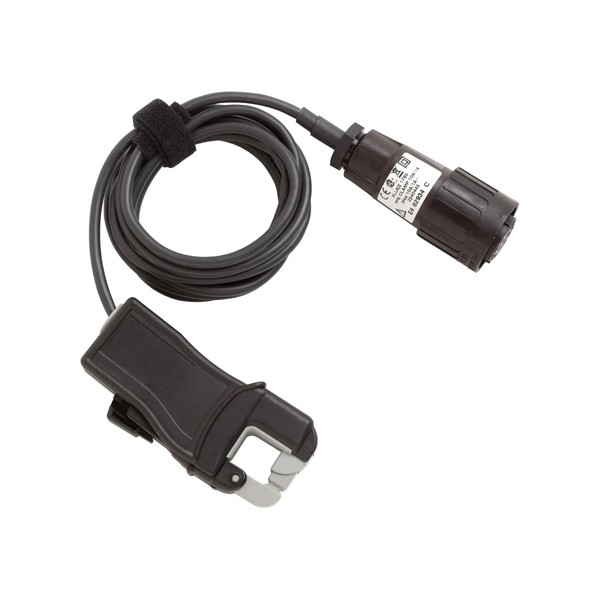

Fluke TPS CLAMP 10A/1A 10A/1A 클립 고정 변류기

Fluke TPS CLAMP 10A/1A 10A/1A 클립 고정 변류기

MODEL
TPS CLAMP 10A/1A
브랜드
FLUKE
제품 자료
제품문의 구매하기

CT 2차 1 A급 전류를
1760에 기록하는 클립 CT

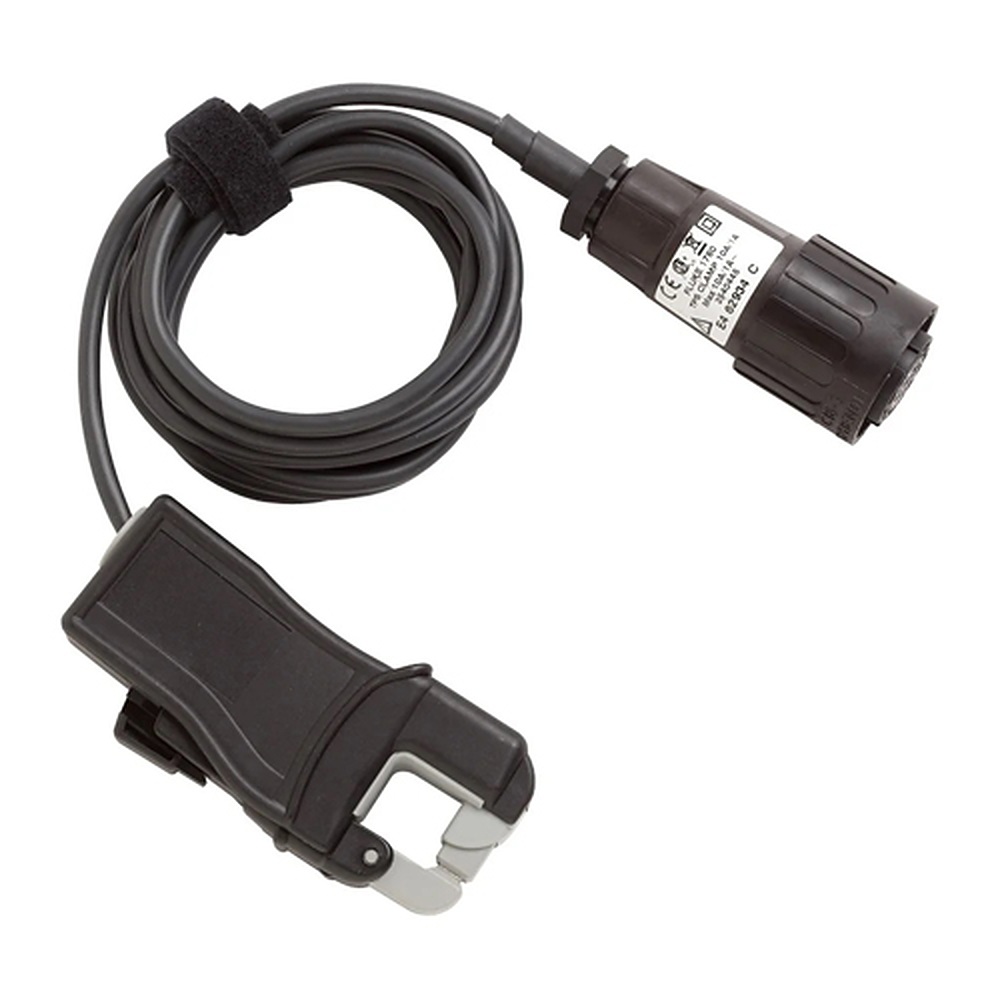

Fluke TPS CLAMP 10A/1A 클립 CT (1760용)

견적 받기

Fluke 국내 공식 대리점

Fluke TPS CLAMP 10A/1A는 Fluke 1760 전력품질 기록계 전용 클립온 변류기(Clip-on CT)입니다. 소프트웨어에서 0.01 ~ 1 A와 0.1 ~ 10 A 중 하나를 선택해 변류기 2차 1 A급 전류와 소형 부하 전류를 측정 범위의 0.5 % 오차로 기록합니다.

도체를 턱에 끼우기만 하면 회로를 끊지 않고 설치할 수 있습니다. 정격 전류에서 위상 오차가 0.5°에 그쳐 전력과 역률 계산의 불확도가 작고, 40 Hz ~ 10 kHz 대역을 다룹니다. 이 클립 CT는 (주)테솔이 국내에 공식 공급합니다.

0.01 ~ 10 A

소프트웨어에서 고르는 두 범위

0.5 %

측정 범위 대비 고유 오차

0.5°

정격 전류의 위상 오차

Ø 15 mm

클립 턱이 받는 도체 지름

특징

1760 전용
소전류 클립 CT

핵심 특징현장에서 달라지는 점
두 개 측정 범위1760 소프트웨어에서 범위를 골라 부하 크기에 맞는 분해능으로 기록할 수 있습니다.
측정 범위 0.5 % 고유 오차23 °C ± 2 K, 48 ~ 65 Hz 조건의 오차가 정해져 있어 기록값의 불확도를 계산하기 쉽습니다.
위상 오차 0.5°정격 전류에서 위상 오차가 작아 전력과 역률 값을 믿고 활용할 수 있습니다.
지름 15 mm 턱지름 15 mm 도체나 15 × 17 mm 부스바에 물려 소형 배선에도 설치할 수 있습니다.
정현파 피크 전류 규정3.7 A와 37 A의 피크 전류가 정해져 있어 과입력 한계를 미리 확인할 수 있습니다.
300 V CAT IV 사용 전압인입부에 가까운 측정 위치에서도 규정된 사용 전압 안에서 설치할 수 있습니다.

범위 선택

두 범위의 선택과
오차 계산

오차는 읽음값이 아니라 측정 범위의 0.5 %로 정해지므로, 범위가 클수록 절대 오차도 커집니다. 0.01 ~ 1 A 범위의 오차는 0.005 A, 0.1 ~ 10 A 범위의 오차는 0.05 A입니다. 측정할 전류가 1 A 이하라면 낮은 범위를 선택해 오차를 10분의 1로 줄이세요.

1760 소프트웨어에서 고르는 범위

범위는 클립 CT가 아니라 1760 소프트웨어에서 선택합니다. 변류기 2차 1 A급 회로는 낮은 범위로, 10 A 이하의 소형 부하는 높은 범위로 설정하세요.

호환 기기

1760 전용 커넥터의
호환 범위

전용 커넥터는 Fluke 1760, 1760 Basic, 1760TR, 1760TR Basic에만 연결되며 다른 계측기에는 사용할 수 없습니다. 같은 1760 계열에서 5 A급과 20 A급 2차 측을 기록하려면 TPS CLAMP 50A/5A와 200A/20A를 선택하세요.

사양

10 A 클립 CT
상세 사양

항목사양
측정 범위 (소프트웨어 선택)0.01 ~ 1 A · 0.1 ~ 10 A
피크 전류 (정현파)3.7 A / 37 A
고유 오차측정 범위의 0.5 % (23 °C ± 2 K, 48 ~ 65 Hz)
주파수 대역40 Hz ~ 10 kHz
위상 오차정격 전류에서 0.5°
사용 전압300 V CAT IV
클립 턱지름 15 mm 또는 15 × 17 mm 부스바
호환 기기Fluke 1760 · 1760 Basic · 1760TR · 1760TR Basic
부품 번호2540445

활용 분야

1760으로 기록하는
소전류 현장

  • CT 2차 1 A급 기록 — 변류기 2차 측의 전류를 1760으로 기록합니다.
  • 소형 부하 장기 기록 — 10 A 이하 부하의 전류 변화를 장기간 기록합니다.
  • 배전반 소형 회로 분석 — 소전류 회로의 전력 품질을 기록해 분석합니다.

선택 가이드

기록할 전류에 맞는
TPS 클립 CT 선택

이럴 때 (현장 조건)권장 모델선택 이유
CT 2차 1 A급과 소부하를 기록할 때TPS CLAMP 10A/1A측정 범위 0.01 ~ 1 A · 0.1 ~ 10 A로 가장 낮은 전류대를 세밀하게 읽습니다.
CT 2차 5 A급과 50 A 이하 부하를 기록할 때TPS CLAMP 50A/5A측정 범위 0.05 ~ 5 A · 0.5 ~ 50 A로 5 A급 2차 회로에 맞습니다.
CT 2차 20 A급과 200 A 이하 부하를 기록할 때TPS CLAMP 200A/20A측정 범위 0.2 ~ 20 A · 2 ~ 200 A라 20 A급 2차 측과 200 A 이하 부하에 맞습니다.
굵은 도체를 감아 기록할 때TPS FLEX 18 · 24 · 36플렉시블 헤드로 100 A부터 6000 A까지 범위를 넓히며 오차는 측정 범위의 1 %입니다.

구성·옵션

TPS CLAMP 10A/1A
호환 기기와 품번

  • 호환 기기 — Fluke 1760, 1760 Basic, 1760TR, 1760TR Basic.
  • 측정 범위 — 0.01 ~ 1 A와 0.1 ~ 10 A(1760 소프트웨어에서 선택), 품번 2540445.
