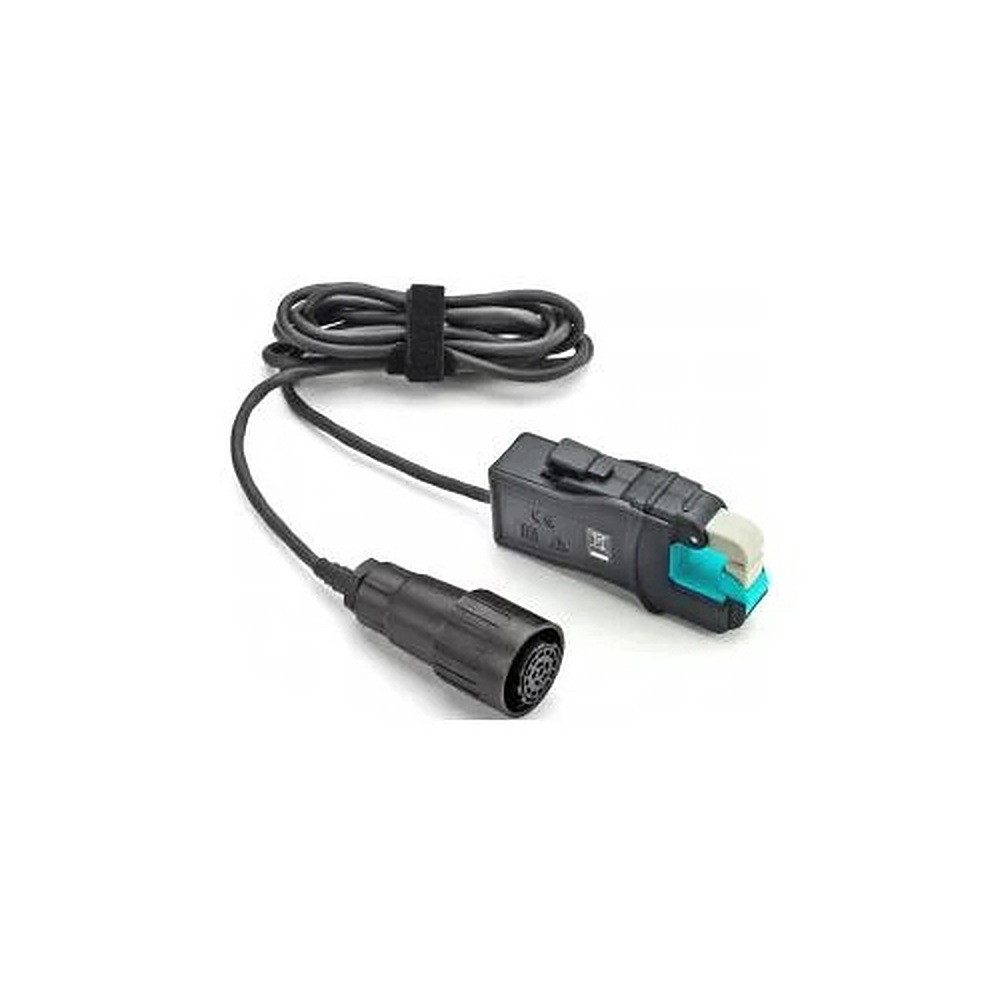

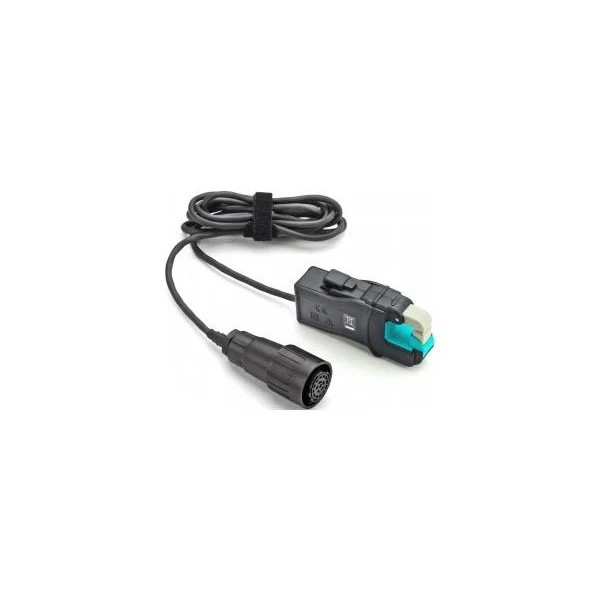

Fluke TPS CLAMP 50A/5A 50A/5A 클립 고정 변류기

Fluke TPS CLAMP 50A/5A 50A/5A 클립 고정 변류기

MODEL
TPS CLAMP 50A/5A
브랜드
FLUKE
제품 자료
제품문의 구매하기

5 A급 CT 2차와 소형 부하를
1760에 기록하는 클립 CT

Fluke TPS CLAMP 50A/5A 클립 CT (1760용)

견적 받기

Fluke 국내 공식 대리점

Fluke TPS CLAMP 50A/5A는 Fluke 1760 전력품질 기록계 전용 클립온 변류기(Clip-on CT)입니다. 소프트웨어에서 0.05 ~ 5 A와 0.5 ~ 50 A 중 하나를 선택해 변류기 2차 5 A급 전류와 소형 부하 전류를 측정 범위의 0.5 % 오차로 기록합니다.

턱이 지름 15 mm 미만 도체와 15 × 17 mm 부스바에 맞아 분기 회로 배선에 바로 물릴 수 있습니다. 정격 전류에서 위상 오차가 0.5°라 전력 품질 분석의 위상 불확도가 줄고, 정현파 피크 전류는 18 A와 180 A로 규정되어 있습니다. 이 클립 CT는 (주)테솔이 국내에 공식 공급합니다.

0.05 ~ 50 A

소프트웨어에서 고르는 두 범위

0.5 %

측정 범위 대비 고유 오차

180 A

높은 범위의 정현파 피크 전류

300 V CAT IV

사용 전압 등급

특징

5 A급 2차 측용
클립 CT

핵심 특징현장에서 달라지는 점
두 개 측정 범위1760 소프트웨어에서 범위를 바꿔 2차 5 A급 회로와 50 A 이하 부하를 각각 알맞은 분해능으로 기록할 수 있습니다.
측정 범위 0.5 % 고유 오차오차 조건이 23 °C ± 2 K, 48 ~ 65 Hz로 규정되어 있어 기록 결과의 불확도를 산정하기 쉽습니다.
위상 오차 0.5°정격 전류에서 위상이 거의 어긋나지 않아 전력과 역률 계산의 오차가 줄어듭니다.
지름 15 mm 미만 턱소형 배선과 15 × 17 mm 부스바에 물려 좁은 배전반 안에도 설치할 수 있습니다.
정현파 피크 전류 규정피크 전류가 18 A와 180 A로 규정되어 있어 시동 전류가 큰 부하도 한계를 확인하고 기록할 수 있습니다.
300 V CAT IV 사용 전압300 V CAT IV까지 규정되어 있어 인입부에 가까운 배전반에도 사용 전압 안에서 설치할 수 있습니다.

범위 선택

5 A급 2차 측과
오차 계산

오차는 측정 범위의 0.5 %이므로 0.05 ~ 5 A 범위에서는 0.025 A, 0.5 ~ 50 A 범위에서는 0.25 A입니다. 변류기 2차 5 A급 회로는 낮은 범위로 기록하고, 5 A를 넘는 소부하는 높은 범위로 바꿔 포화 없이 기록하세요.

5 A급 2차 회로의 범위 선택과 피크 전류

범위는 1760 소프트웨어에서 선택하며 클립 CT 본체에는 범위 스위치가 없습니다. 정현파 피크 전류는 낮은 범위 18 A, 높은 범위 180 A로 규정되어 있으므로 시동 전류가 큰 부하는 높은 범위로 기록하세요.

호환 기기

턱 크기와
호환 범위

턱이 소형 도체와 부스바에 맞춰져 있으므로 더 굵은 도체에는 플렉시블 CT를 선택하세요. 전용 커넥터는 Fluke 1760, 1760 Basic, 1760TR, 1760TR Basic에만 연결됩니다.

사양

50 A 클립 CT의
정격과 사양

항목사양
측정 범위 (소프트웨어 선택)0.05 ~ 5 A · 0.5 ~ 50 A
피크 전류 (정현파)18 A / 180 A
고유 오차측정 범위의 0.5 % (23 °C ± 2 K, 48 ~ 65 Hz)
주파수 대역40 Hz ~ 10 kHz
위상 오차정격 전류에서 0.5°
사용 전압300 V CAT IV
클립 턱지름 15 mm 미만 또는 15 × 17 mm 부스바
호환 기기Fluke 1760 · 1760 Basic · 1760TR · 1760TR Basic
부품 번호2540461

활용 분야

1760으로 기록하는
5 A급 회로 현장

  • CT 2차 5 A급 기록 — 변류기 2차 측의 전류를 1760으로 기록합니다.
  • 소형 부하 전력 품질 — 50 A 이하 부하의 전류와 전력 품질을 함께 기록합니다.
  • 분기 회로 장기 관찰 — 배전반 분기 회로의 전류 변화를 장기간 기록합니다.

선택 가이드

CT 2차 정격별
TPS CLAMP 선택

이럴 때 (현장 조건)권장 모델선택 이유
CT 2차 1 A급과 소부하를 기록할 때TPS CLAMP 10A/1A측정 범위 0.01 ~ 1 A · 0.1 ~ 10 A로, 1 A급 2차 회로처럼 작은 전류를 더 세밀하게 읽습니다.
CT 2차 5 A급과 50 A 이하 부하를 기록할 때TPS CLAMP 50A/5A측정 범위 0.05 ~ 5 A · 0.5 ~ 50 A로 5 A급 2차 측과 50 A 이하 부하를 한 클립으로 기록합니다.
CT 2차 20 A급과 200 A 이하 부하를 기록할 때TPS CLAMP 200A/20A측정 범위 0.2 ~ 20 A · 2 ~ 200 A라 50 A를 넘는 부하까지 기록할 수 있습니다.
굵은 도체를 감아 기록할 때TPS FLEX 18 · 24 · 36플렉시블 헤드로 100 A부터 6000 A까지 다루며, 오차는 측정 범위의 1 %입니다.

구성·옵션

50A/5A 연결 기기와
주문 품번

  • 호환 기기 — Fluke 1760, 1760 Basic, 1760TR, 1760TR Basic.
  • 측정 범위 — 0.05 ~ 5 A와 0.5 ~ 50 A(1760 소프트웨어에서 선택), 품번 2540461.
