Fluke TPS CLAMP 200A/20A 200A/20A 클립 고정 변류기

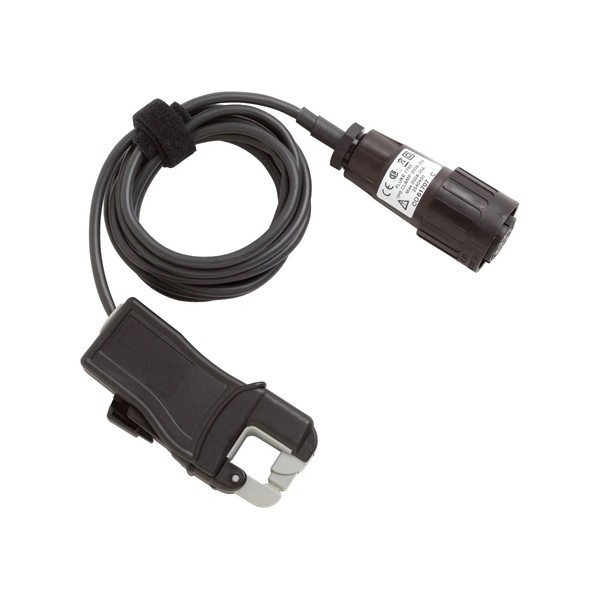

Fluke TPS CLAMP 200A/20A 200A/20A 클립 고정 변류기

MODEL
TPS CLAMP 200A/20A
브랜드
FLUKE
제품 자료
제품문의 구매하기

분기 회로와 부스바 전류를
1760으로 기록하는 클립 CT

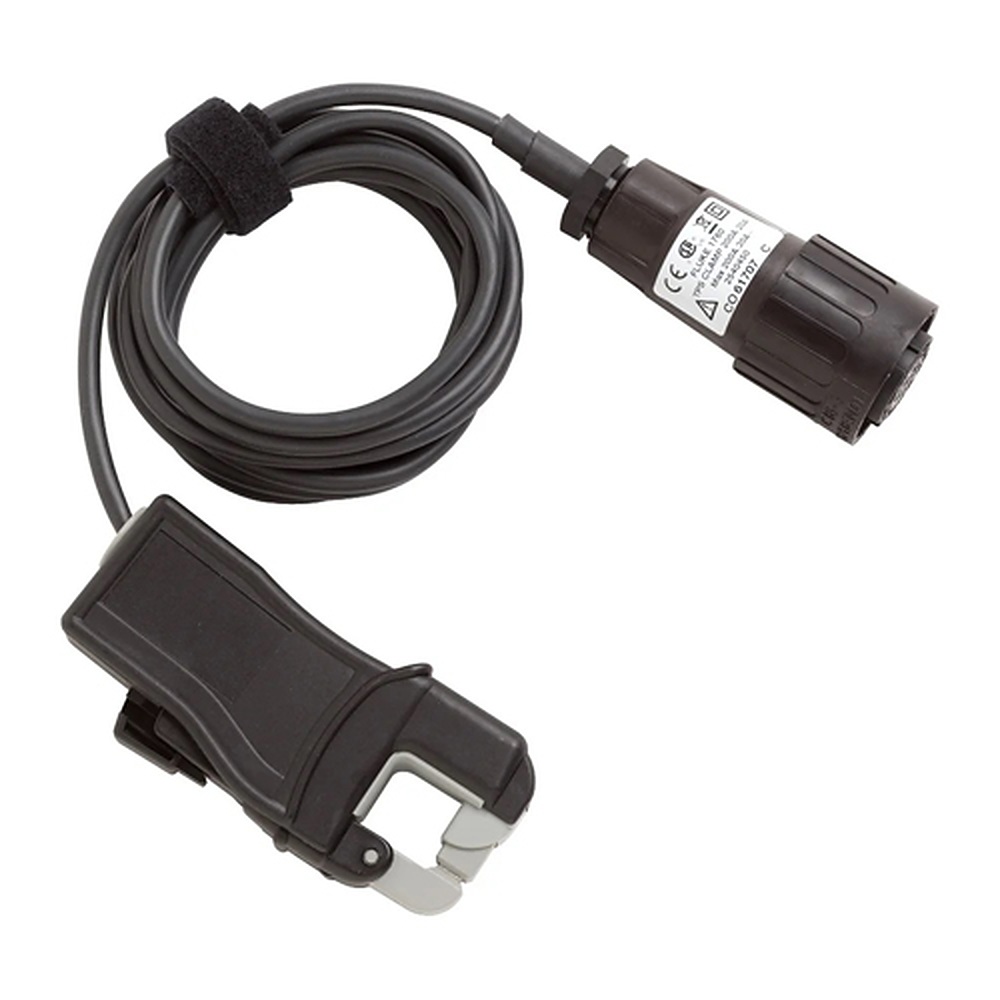

Fluke TPS CLAMP 200A/20A 클립 CT (1760용)

견적 받기

Fluke 국내 공식 대리점

Fluke TPS CLAMP 200A/20A는 Fluke 1760 전력 품질 기록계 전용 클립 CT(클램프형 변류기)입니다. 0.2~20 A와 2~200 A 두 범위를 소프트웨어에서 선택해 분기 회로 전류를 측정 범위의 0.5 % 오차로 기록합니다.

정격 전류에서 위상 오차가 0.5°에 그치고 주파수 대역도 넓어, 전력 계산에 사용하는 전류와 전압의 위상 관계가 어긋나지 않습니다. 지름 15 mm 미만 도체와 15 × 17 mm 부스바에 모두 물리는 이 클립 CT는 (주)테솔이 국내에 공식 공급합니다.

200 A

두 번째 범위의 최대 전류

10 kHz

주파수 상한 (40 Hz부터)

300 V CAT IV

사용 전압 등급

74 A / 300 A

정현파 피크 전류

특징

작은 전류부터
분기 회로까지

핵심 특징현장에서 달라지는 점
2개 측정 범위0.2–20 A와 2–200 A를 1760 소프트웨어에서 고를 수 있어 부하 크기가 달라도 같은 클립으로 기록을 이어 갑니다.
0.5 % 고유 오차오차가 측정 범위의 0.5 %로 정해져 있어 소전류 구간에서도 읽음값의 신뢰 범위를 좁게 잡고 부하 변화를 판단할 수 있습니다.
40 Hz~10 kHz 대역기본파뿐 아니라 고조파 성분이 섞인 전류도 같은 센서로 기록할 수 있습니다.
0.5° 위상 오차정격 전류에서 위상 오차가 작아 유효 전력과 역률 계산의 어긋남이 줄어듭니다.
넓은 턱케이블과 부스바를 그대로 물리므로 분기 회로 도체를 풀지 않고 설치할 수 있습니다.
1760 전용 커넥터1760 계열 기록계 전용 커넥터라 연결한 뒤 소프트웨어에서 범위만 고르면 측정을 시작할 수 있습니다.

범위 선택

측정 범위와
피크 전류 여유

측정 범위는 0.2~20 A와 2~200 A 두 가지이며, 기록을 시작하기 전에 1760 소프트웨어에서 하나를 고릅니다. 정현파 피크 전류는 각각 74 A, 300 A로 정해져 있습니다. 기동 전류가 큰 부하를 기록할 때는 피크가 이 값을 넘지 않는 범위를 선택하세요.

오차는 측정 범위의 백분율로 정해집니다. 같은 0.5 %라도 20 A 범위와 200 A 범위는 절대 오차가 다르므로, 평소 부하가 범위 상단의 절반 이상에 오도록 범위를 고르세요.

설치

턱 크기와
도체 적합성

턱은 지름 15 mm 미만 도체나 15 × 17 mm 부스바에 맞습니다. 이보다 굵은 피더에는 로고스키 방식의 TPS FLEX 시리즈가, 10 A 이하의 작은 전류에는 TPS CLAMP 10A/1A가 적합합니다.

부스바에 물린 클립 CT

부스바에 물릴 때는 부스바의 긴 변과 턱 개구부의 방향을 맞추세요. 턱이 완전히 닫힌 상태에서 측정해야 위상 오차와 고유 오차 사양이 유지됩니다.

사양

200A/20A 클립 CT
상세 사양

항목사양
측정 범위 (소프트웨어 선택)0.2–20 A · 2–200 A
피크 전류 (정현파)74 A / 300 A
고유 오차측정 범위의 0.5 % (23 °C ± 2 K, 48–65 Hz)
주파수40 Hz – 10 kHz
위상 오차정격 전류에서 0.5°
사용 전압300 V CAT IV
턱지름 15 mm 미만 또는 15 × 17 mm 부스바
호환 기록계Fluke 1760 · 1760 Basic · 1760TR · 1760TR Basic (전용 커넥터)
Fluke 부품 번호2540450

활용 분야

전류 기록이
필요한 현장

  • 분기 회로 — 회로별 부하 전류를 기록해 용량 여유를 확인합니다.
  • 배전반 점검 — 전력 품질 기록계에 연결해 전류와 전력 품질을 함께 측정합니다.
  • 수변전 설비 — 변류기 2차 측의 저전류 구간을 기록합니다.
  • 설비 부하 조사 — 시간에 따른 전류 변화를 장기간 기록합니다.

선택 가이드

TPS CLAMP와 FLEX
모델 비교

모델형태측정 범위 (소프트웨어 선택)고유 오차 (23 °C ± 2 K, 48–65 Hz)크기
TPS CLAMP 10A/1A클립 CT0.01–1 A · 0.1–10 A측정 범위의 0.5 %지름 15 mm · 15 × 17 mm 부스바
TPS CLAMP 50A/5A클립 CT0.05–5 A · 0.5–50 A측정 범위의 0.5 %지름 15 mm 미만 · 15 × 17 mm 부스바
TPS CLAMP 200A/20A클립 CT0.2–20 A · 2–200 A측정 범위의 0.5 %지름 15 mm 미만 · 15 × 17 mm 부스바
TPS FLEX 18플렉시블1–100 A · 5–500 A측정 범위의 1 %45 cm · 케이블 2 m
TPS FLEX 24플렉시블2–200 A · 10–1000 A측정 범위의 1 %61 cm · 케이블 2 m
TPS FLEX 36플렉시블30–3000 A · 60–6000 A측정 범위의 1 %91 cm · 케이블 4 m

구성·옵션

200A/20A 구성과
연결 기록계

구분내용
구성클립 CT (1760 전용 커넥터)
측정 범위0.2–20 A · 2–200 A (1760 소프트웨어 선택)
연결 기기Fluke 1760 · 1760 Basic · 1760TR · 1760TR Basic
품번2540450

관련 제품

200A/20A와 비교할
TPS 클립 CT
