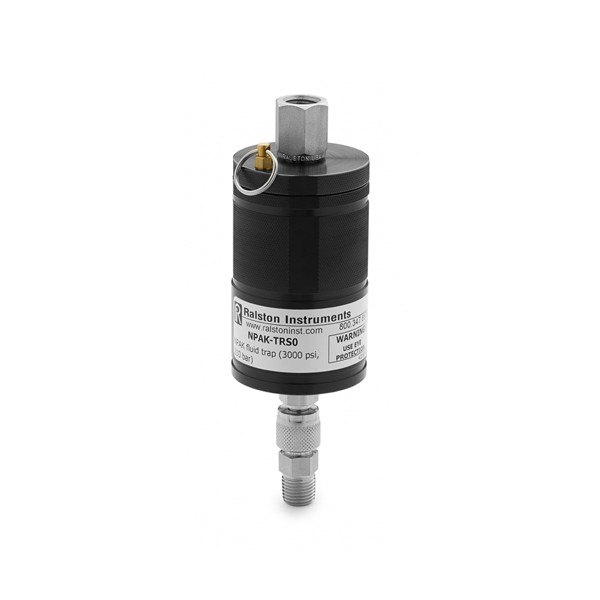

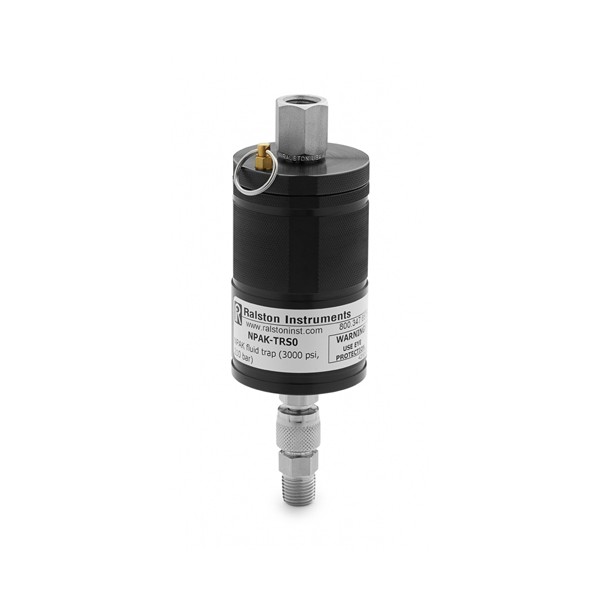

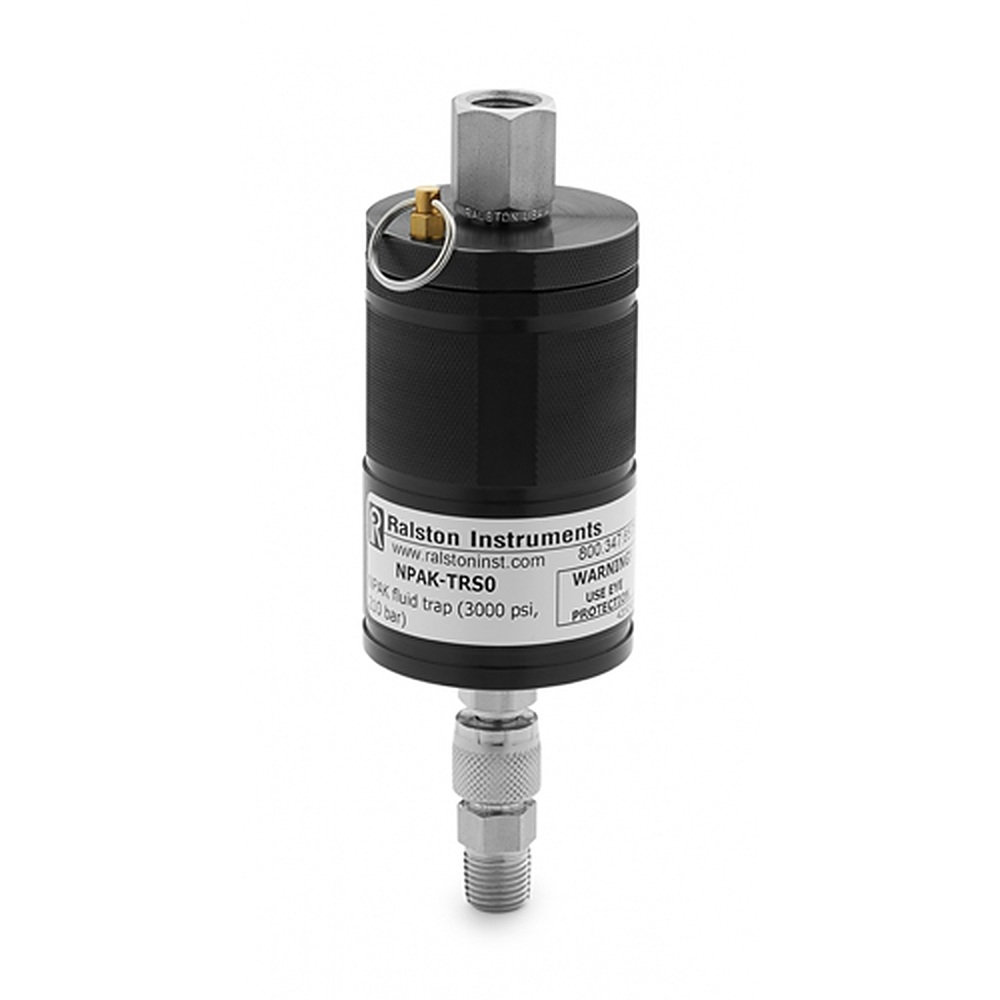

Ralston NPAK-TRS0-2MS0-2FSA는 상단 연결이 1/4" 암 NPT인 유체·습기 트랩(Fluid and Moisture Trap)입니다. 상단 연결부(QTHA-3S2F-SS)는 1/4" 암 NPT와 3/8-24 수 SAE/MS를 잇는 스테인리스강 어댑터입니다. (주)테솔이 국내에 공식 공급합니다.
트랩 몸체 3,000 psi, 상단 연결부 5,000 psi이며 조립품은 낮은 쪽인 3,000 psi 기준입니다. 전체 무게는 590 g입니다.
NPT 상단 연결
QTHA-3S2F-SS로 배관에 잇는 구조
상단 연결부는 1/4" 암 NPT(ASME B1.20.1)에서 트랩 몸체의 3/8-24 수 SAE/MS 나사로 바뀌는 어댑터입니다. 수 NPT 배관 부품에 연결합니다.
| 구성품 | 품번 | 무게 |
|---|---|---|
| 상단 연결부 | QTHA-3S2F-SS | 40 g |
| 트랩 몸체 | TRAP | - |

청소
공구 없이 여는 퀵 릴리스 뚜껑
퀵 릴리스 뚜껑이 있어 모인 수분과 이물을 공구 없이 치울 수 있습니다.

사양
NPAK-TRS0-2MS0-2FSA 사양과 치수
| 항목 | 사양 |
|---|---|
| 트랩 몸체 최대 압력 | 3,000 psi / 200 bar / 20 MPa |
| 소재 | 아노다이징 알루미늄, 스테인리스강 |
| 사용 온도 | 0 °F ~ 130 °F (-18 ~ 54 °C) |
| 상단 연결부 치수 | 3.25 × 2.13 × 2.13 cm |
| 상단 연결 | 1/4" 암 NPT → 3/8-24 수 SAE/MS (QTHA-3S2F-SS) |
| 씰 소재 | 트랩 Buna-N · Teflon, 연결부 Buna-N |
| 트랩 몸체 치수 | 5.59 × 5.59 × 13.97 cm |
| 전체 무게 | 590 g (1.30 lb) |
| 상단 연결부 최대 압력 | 5,000 psi / 350 bar / 35 MPa |
| 최대 진공 | 23 InHg / 77.9 kPa |
| 전체 치수 (높이 × 너비 × 깊이) | 13.97 × 5.08 × 5.08 cm |
활용 분야

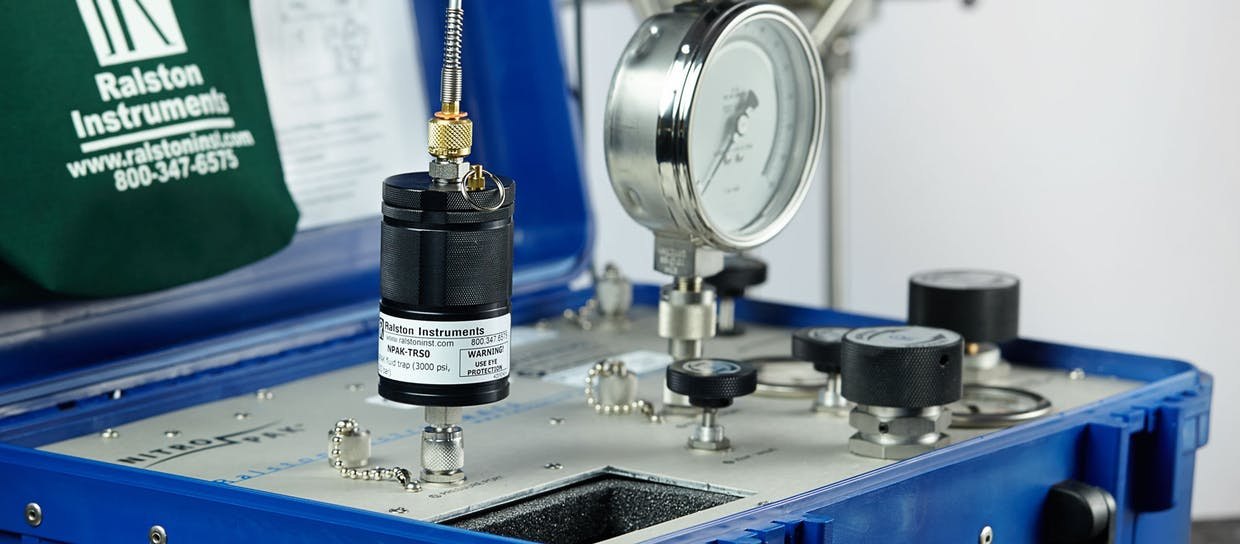

NPT 배관 설비의 앞단
- 공압 계통 — 수분이 섞인 공압 라인에서 하류 계측기의 오염을 줄입니다.
- 고압 공압 시험 — 3,000 psi 등급 라인 앞단에 설치해 이물을 차단합니다.
같은 계열
NPAK-TRS0-2MS0-2FSA와 같은 계열 모델
- NPAK-TRS0 — 상단 수 Quick-test 연결(QTHA-3SS0), 515 g
관련 제품
NPT 트랩과 함께 보는 어댑터·호스
- Ralston 인라인 Quick-test 필터 QTHA-FLTS-HC-40
- Ralston Quick-test 수나사 NPT 어댑터 (QTHA · QTFT 계열)
- Ralston Quick-test 호스 QTQT-HOS · QSQS-HOS 시리즈 (6900 psi)
Ralston NPAK-TRS0-2MS0-2FSA의 상단 연결은 무엇입니까?
1/4" 암 NPT(ASME B1.20.1)이며 QTHA-3S2F-SS 어댑터가 3/8-24 수 SAE/MS 트랩 나사로 이어 줍니다.
NPAK-TRS0-2MS0-2FSA의 사용 압력은 얼마입니까?
트랩 몸체 3,000 psi, 상단 연결부 5,000 psi이므로 조립품은 3,000 psi 기준입니다.
NPAK-TRS0-2MS0-2FSA의 최대 진공과 사용 온도는 어떻게 됩니까?
최대 진공은 23 InHg(77.9 kPa), 사용 온도는 -18 ~ 54 °C입니다.
FAQ 자주묻는 질문
-
Ralston NPAK-TRS0-2MS0-2FSA의 상단 연결은 무엇입니까?
1/4" 암 NPT(ASME B1.20.1)이며 QTHA-3S2F-SS 어댑터가 3/8-24 수 SAE/MS 트랩 나사로 이어 줍니다.
-
NPAK-TRS0-2MS0-2FSA의 사용 압력은 얼마입니까?
트랩 몸체 3,000 psi, 상단 연결부 5,000 psi이므로 조립품은 3,000 psi 기준입니다.
-
NPAK-TRS0-2MS0-2FSA의 최대 진공과 사용 온도는 어떻게 됩니까?
최대 진공은 23 InHg(77.9 kPa), 사용 온도는 -18 ~ 54 °C입니다.
