0-10V 전압 4개를 무선으로 수집
NCD ASM1-6 무선 0-10V 입력 endNode 분류 : 0-10V 입력 endNode 채널 · 분해능 : 4채널 12비트 ADC 읽기 속도 : endNode당 초당 최대 6회
견적 받기NCD 한국 독점 공급 파트너

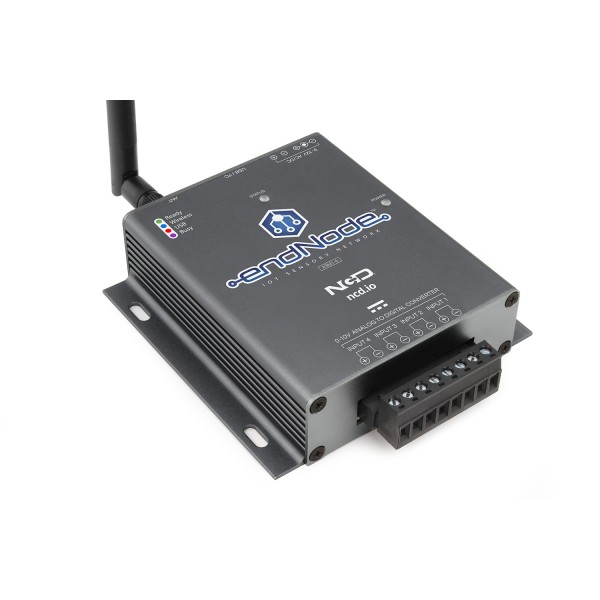

NCD ASM1-6은 4채널 12비트 0-10V 전압 입력을 읽는 무선 I/O 모듈(endNode)입니다. 12비트 ADC가 채널별로 전압을 변환하고, 결과를 128비트 AES 무선으로 보냅니다. (주)테솔이 국내에 공식 공급합니다.
입력 간 공통 접지가 없어 여러 전압 신호원을 접지 충돌 없이 한 모듈에서 읽습니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- endNode 명령 세트 — 무선 I2C 포트
- endNode 장치 구성
- endNode 메모리 맵
- endNode 기계 도면 (PDF)
- endNode 시작 가이드 — 무선 0-10V 입력 4채널
- AnyI2C 빠른 시작 가이드
- API 계산기 — USB·무선 명령 생성
- nodeLynk 소개
소프트웨어와 코드

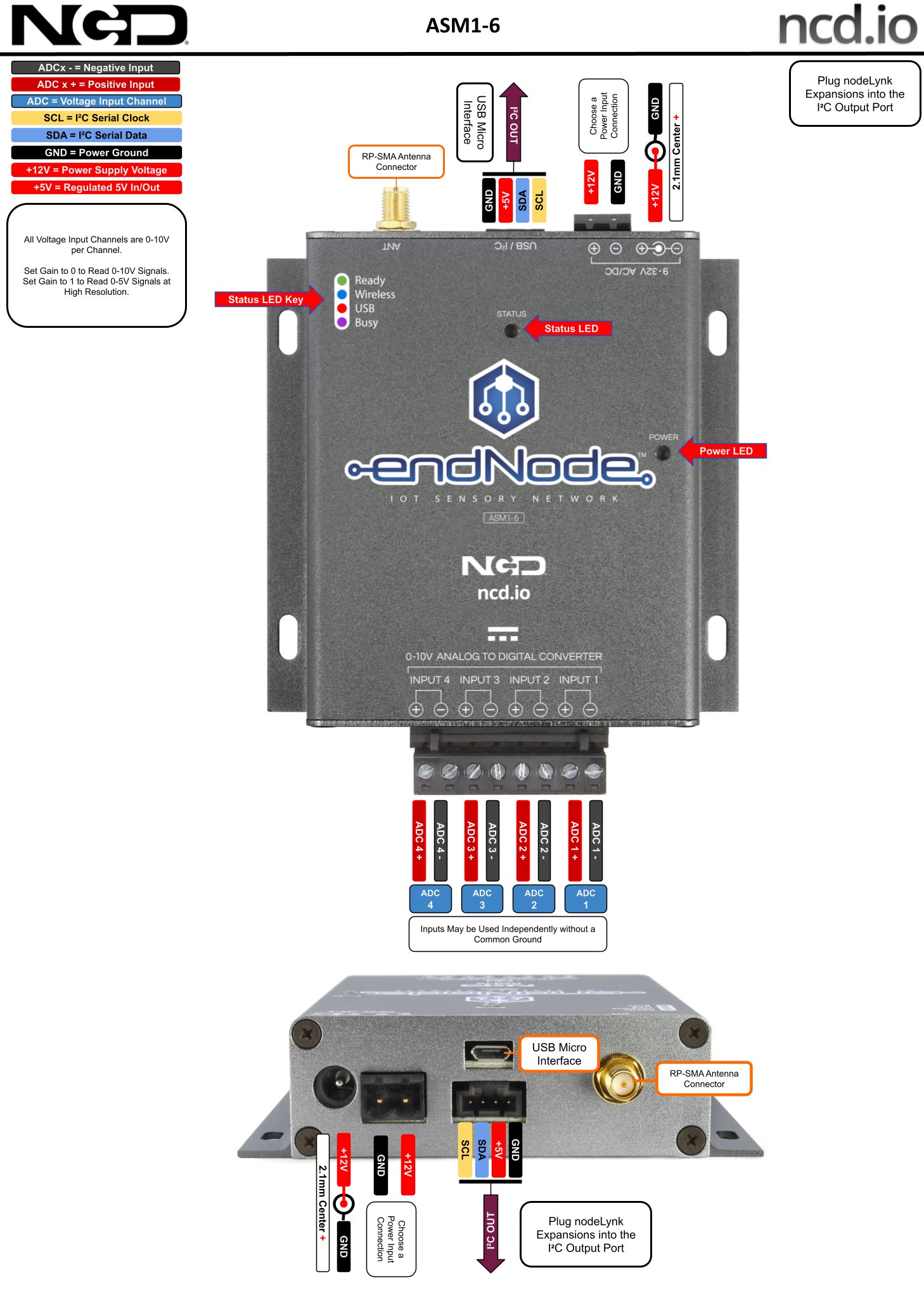

접지 구조
공통 접지 없는 ASM1-6 입력 구조
0-10V 입력 4채널은 공통 접지를 공유하지 않습니다. 입력 범위는 0-10V이며 응용에 따라 더 넓을 수 있습니다.

사용 방법
ASM1-6 값 읽기: Alpha Station 연결
| 순서 | 할 일 |
|---|---|
| 1 | ncd.io/alpha에서 Alpha Station을 받아 Windows PC에 설치하세요. |
| 2 | ASM1-6을 USB로 연결하고 새로 생긴 COM 포트를 Alpha Station에서 선택한 뒤 "PR53-6 4-Channel 0-10V Receiver" 항목을 누릅니다. |
| 3 | 0-10V Input Control Panel 화면에 네 입력의 전압이 표시됩니다. |
| 4 | 무선으로 읽으려면 외함 뒷면 스티커의 일련번호를 기록하고 NCD 무선 모뎀을 PC에 연결합니다. |
| 5 | "Communicate to a Remote Wireless endNode"를 체크하고 "Destination Address of Remote Node"에 일련번호를 입력합니다. 연결이 안 되면 프로그램을 종료한 뒤 다시 실행하세요. |


사양
ASM1-6 사양표
| 항목 | 사양 |
|---|---|
| 분류 | 0-10V 입력 endNode |
| 채널 · 분해능 | 4채널 12비트 ADC |
| 접지 | 입력 간 공통 접지 없음 |
| 읽기 속도 | endNode당 초당 최대 6회 |
| 무선 | 128비트 AES, 직선 시야 약 2마일, 메시 중계 |
| 전원 | 9-32V DC, +12VDC 국제 전원 포함 |
| USB | 가상 COM 포트(읽기·설정) |

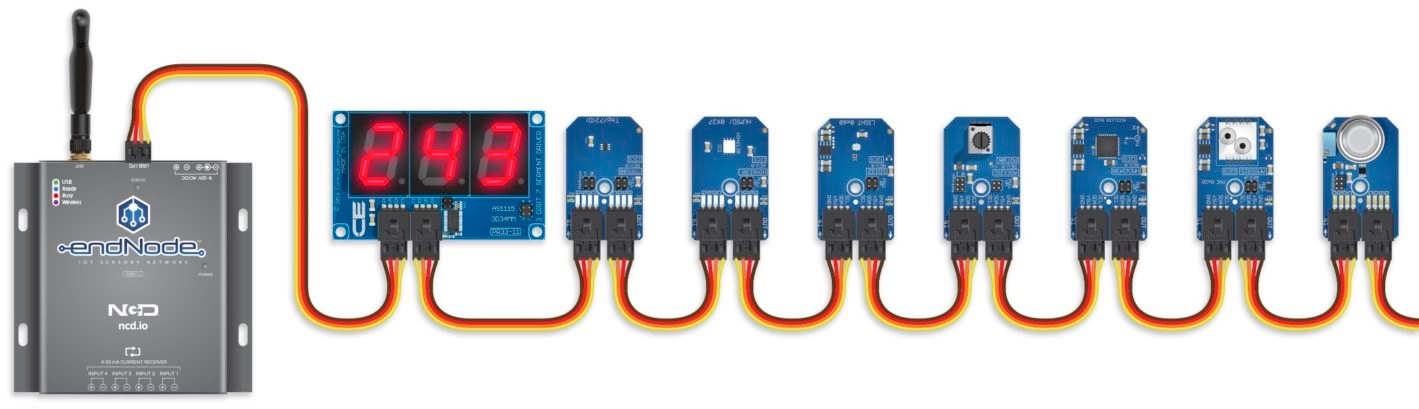

| 확장 | I2C 확장 포트(nodeLynk) |
무선 주파수 대역별 국내 사용 가능 여부는 문의해 주세요.

활용 분야

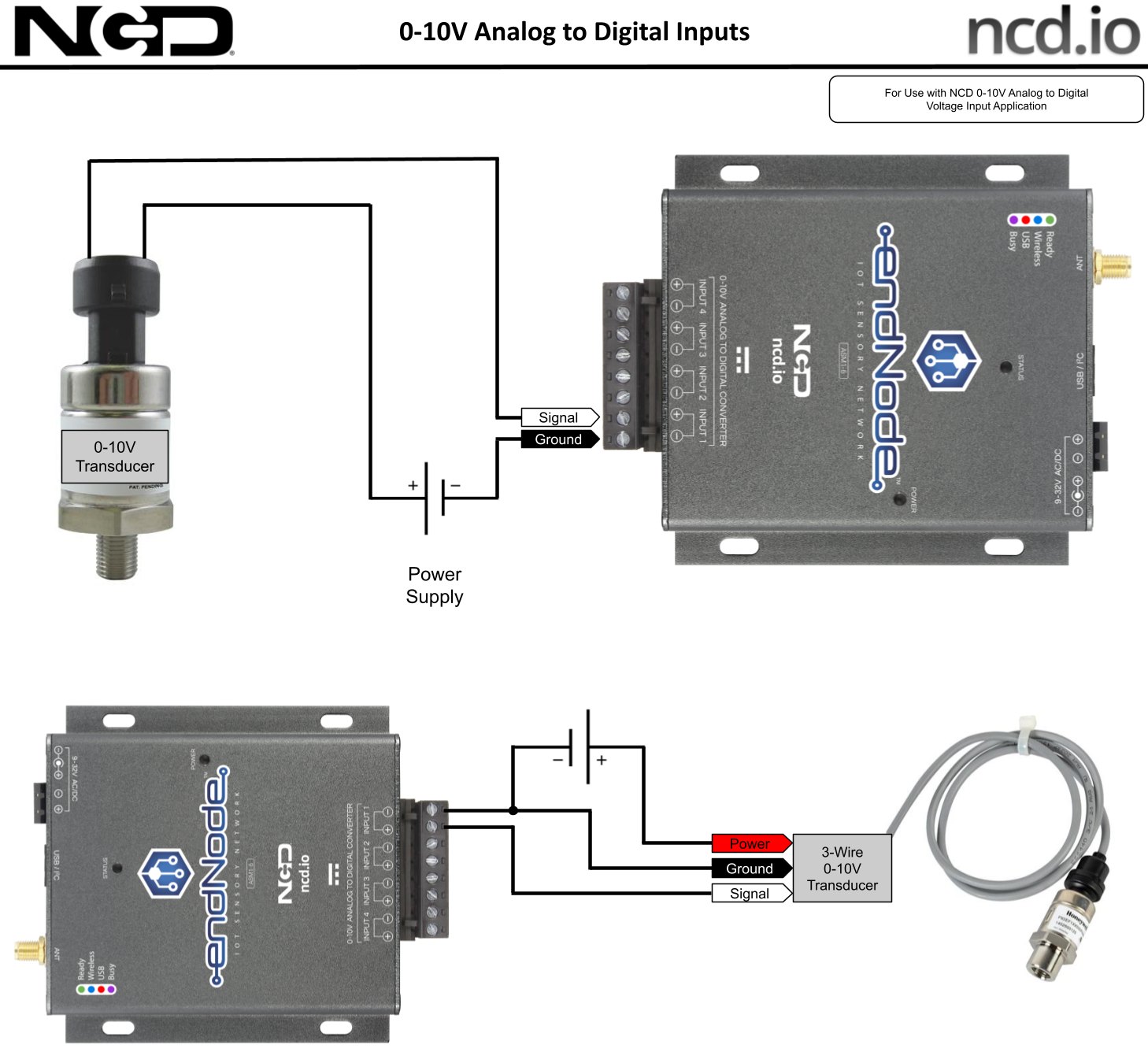

전압 출력 센서와 설비 신호
- 압력·온도·레벨 센서 — 0-10V 출력 센서 값을 무선으로 받습니다.
- 토양 수분 센서 — 0-10V 출력 수분 센서를 연결합니다.
- 태양광 패널 — 일조 감시용 전압 신호를 읽습니다.

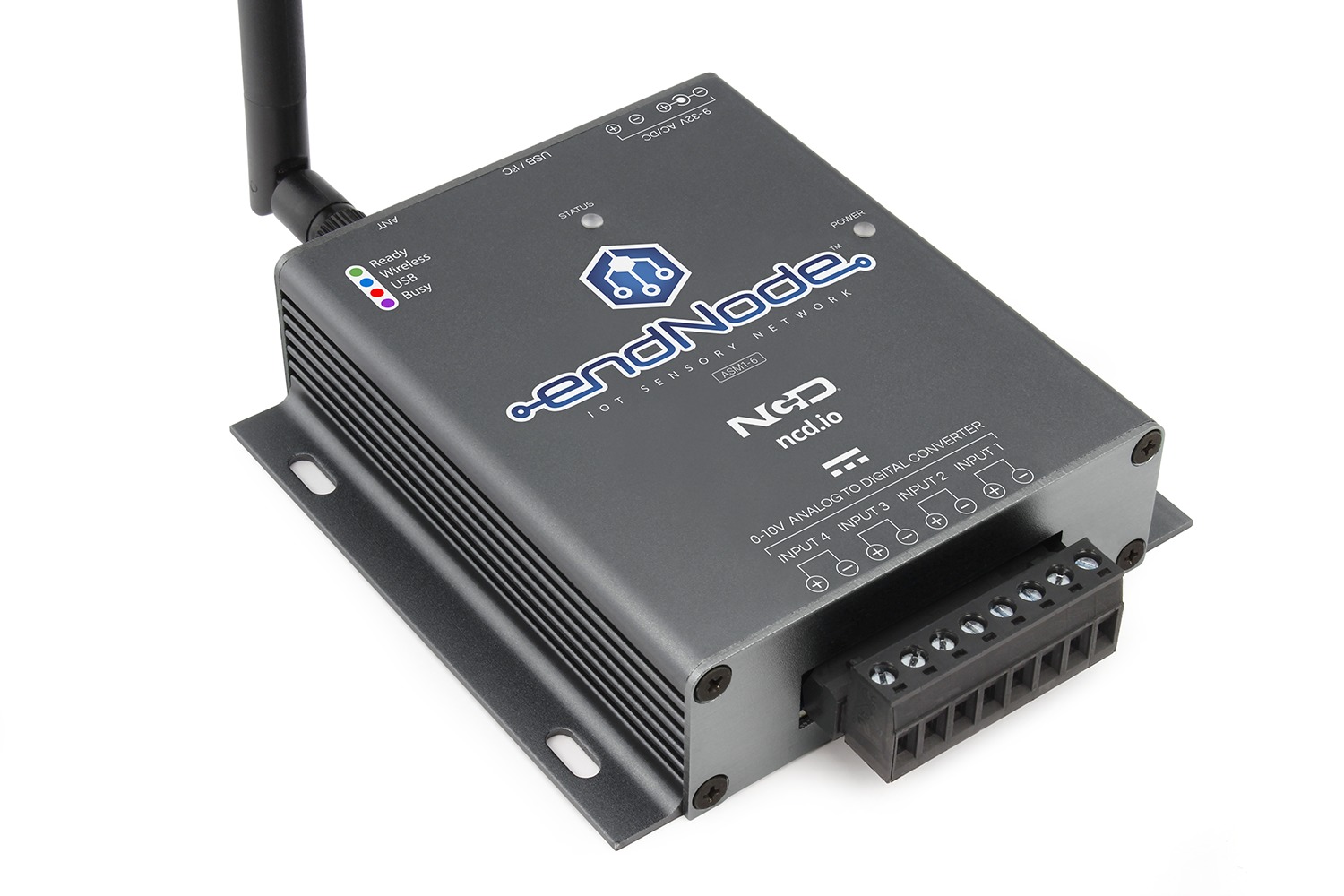

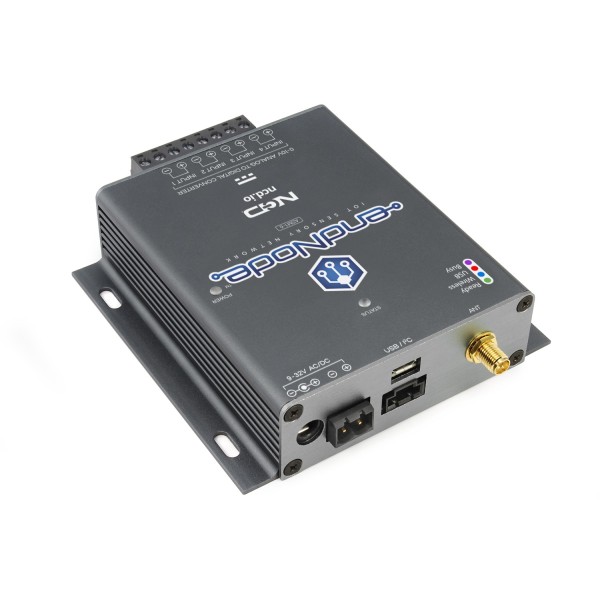

제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
테솔에서 판매하는 NCD 제품
게이트웨이와 모뎀 (NCD 스토어)
같은 계열
ASM1-6과 같은 계열 모델
- ASM1-1 — 4채널 15비트 4-20mA 입력, 센서 전원은 외부 공급
- ASM1-2 — 절연 4-20mA 입력, 센서에 10·16·24V 공급

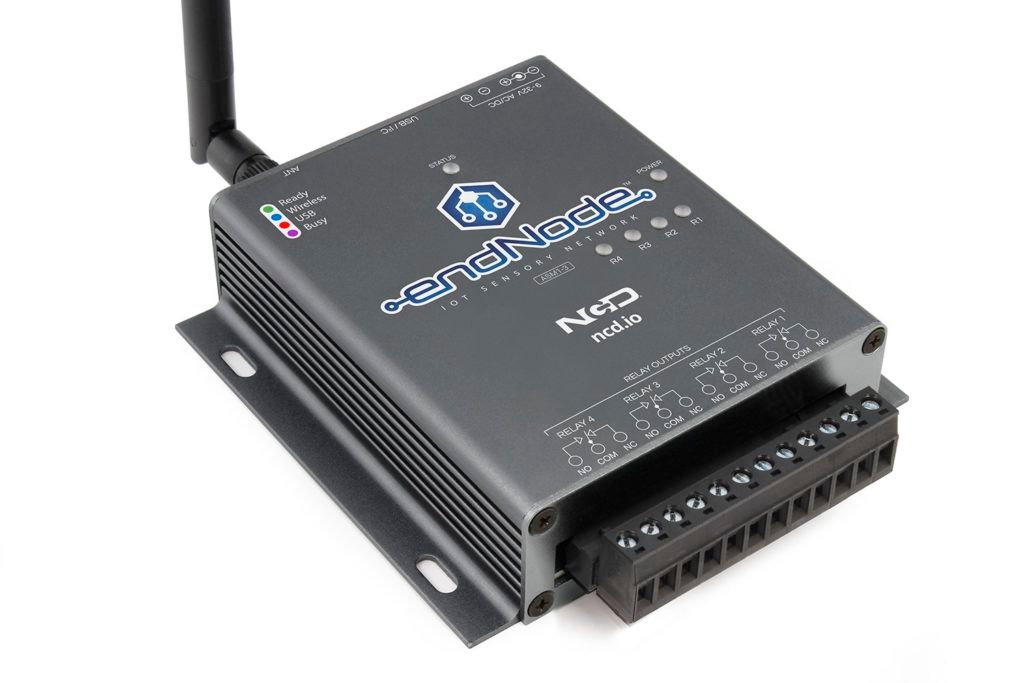

- ASM1-3 — 릴레이 4개, 릴레이당 10 A 부하 제어
- ASM1-4 — 4채널 14비트 절연 4-20mA 출력
- ASM1-5 — 4채널 12비트 0-10V 출력
- ASM2-3 — 절연 접점 입력 4개, 이메일·문자 알림
관련 제품
ASM1-6 측정값을 받는 NCD 장비
- NCD MirPro 무선 4-20mA 송수신 페어 MP4-20 · MP44-20_Set
- NCD 산업용 무선 모뎀 PR55-17A · 17B · 17C · PR55-28 · PR55-34
ASM1-6은 몇 채널의 0-10V를 읽습니까?
4채널입니다.
ASM1-6 입력의 접지는 어떻게 됩니까?
입력 4채널은 공통 접지를 공유하지 않습니다.
ASM1-6으로 0-10V를 출력할 수 있습니까?
아니요, 입력 전용입니다. 출력은 ASM1-5를 선택하세요.
제품 자료
FAQ 자주묻는 질문
-
ASM1-6은 몇 채널의 0-10V를 읽습니까?
4채널입니다.
-
ASM1-6 입력의 접지는 어떻게 됩니까?
입력 4채널은 공통 접지를 공유하지 않습니다.
-
ASM1-6으로 0-10V를 출력할 수 있습니까?
아니요, 입력 전용입니다. 출력은 ASM1-5를 선택하세요.
