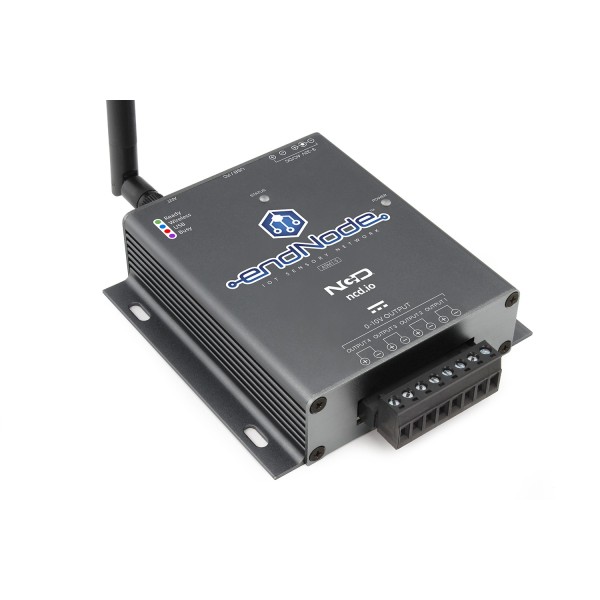

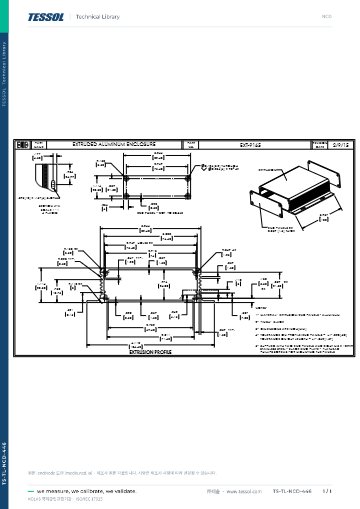

NCD ASM1-5 무선 0-10V 출력 송신기 4 채널 USB 엔드 노드

MODEL
ASM1-5
브랜드
NCD
제품 자료

0-10V 지령 신호를⁣ 무선으로 4채널 출력

NCD ASM1-5 무선 0-10V 출력 송신기 endNode⁣ 분류 : 0-10V 출력 송신기 endNode⁣ 채널 · 분해능 : 4채널 12비트⁣ 출력 제어 : 0~4,095 정수값

견적 받기

NCD 한국 독점 공급 파트너

NCD ASM1-5는 0-10V 전압 신호를 4채널로 출력하는 무선 송신기(endNode)입니다. 채널마다 12비트 DAC로 전압을 지정하며, 네 채널을 각각 또는 한꺼번에 제어합니다. (주)테솔이 국내에 공식 공급합니다.

실제 출력은 0~10.5V에 가깝고 채널당 최대 30 mA까지 소스(공급)합니다. 연결 대상은 댐퍼와 유량 제어 밸브, 모터 드라이브, 전압 입력 PLC입니다.

4채널

0-10V 출력

12비트

0~4,095 정수값

30 mA

채널당 소스 전류

0~10.5V

실제 출력 범위

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

7종

입력 · 출력 · 릴레이 · 접점 감지

128비트 AES

장거리 무선 구간 암호화

9-32V DC

듀얼 전원 인터페이스

115.2K Baud

USB 가상 COM 포트 속도

전압 지정 방식

ASM1-5 DAC 정수값과⁣ 출력 전압

출력값은 0에서 4,095 사이 정수로 지정합니다. 이름은 0-10V이지만 실제 출력 범위는 0~10.5V에 가깝습니다.

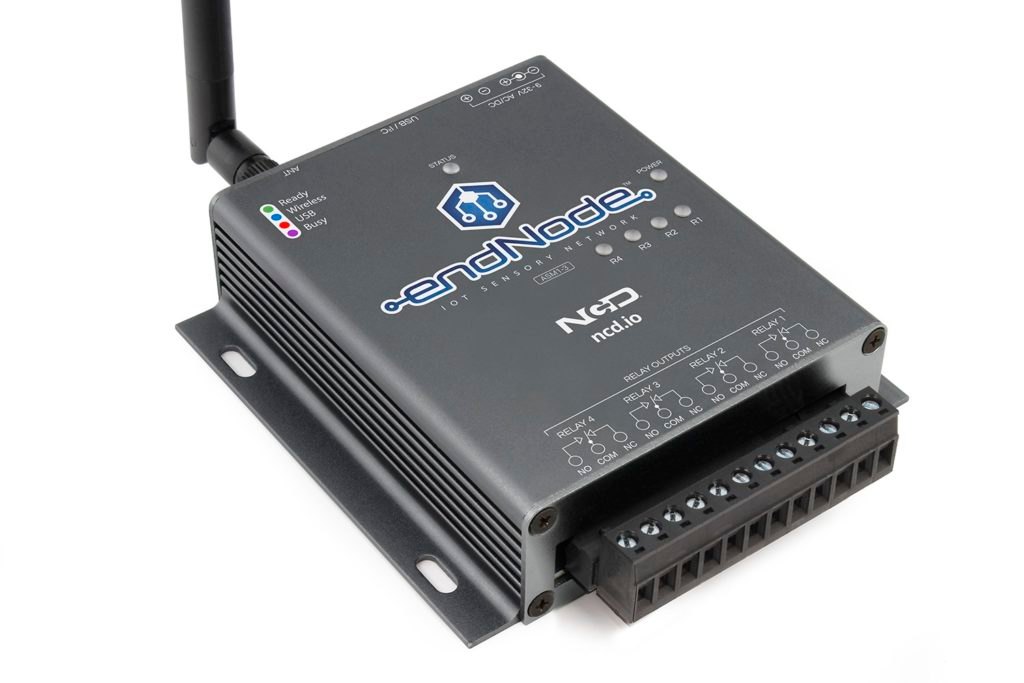

NCD ASM1-5 - 안테나와 단자대가 보이는 무선 endNode 본체 외형
안테나와 단자대가 보이는 무선 endNode 본체 외형

사용 방법

ASM1-5 연결과⁣ 채널 출력 시험

순서할 일
1ncd.io/alpha에서 Alpha Station을 내려받아 Windows PC에 설치합니다.
2ASM1-5를 USB로 PC에 연결하고, 생성된 COM 포트를 Alpha Station에서 지정하세요.
3목록에서 "PR53-14 4-Channel 0-10V Transmitter"를 누릅니다. ASM1-5는 이 이름으로 나타납니다.
40-10V Output Control Panel 화면에서 채널별 출력 전압을 지정합니다.
5무선으로 운용하려면 외함 뒷면의 일련번호를 적어 두고 NCD 무선 모뎀을 PC에 연결합니다.
6"Communicate to a Remote Wireless endNode"를 체크하고 "Destination Address of Remote Node"에 일련번호를 입력하세요. 통신이 안 되면 Alpha Station을 재실행합니다.

명령은 API Calculator(ncd.io/api)로 인코딩해야 하며 USB와 무선의 명령 구조가 다릅니다. 값 범위는 0~4,095입니다.

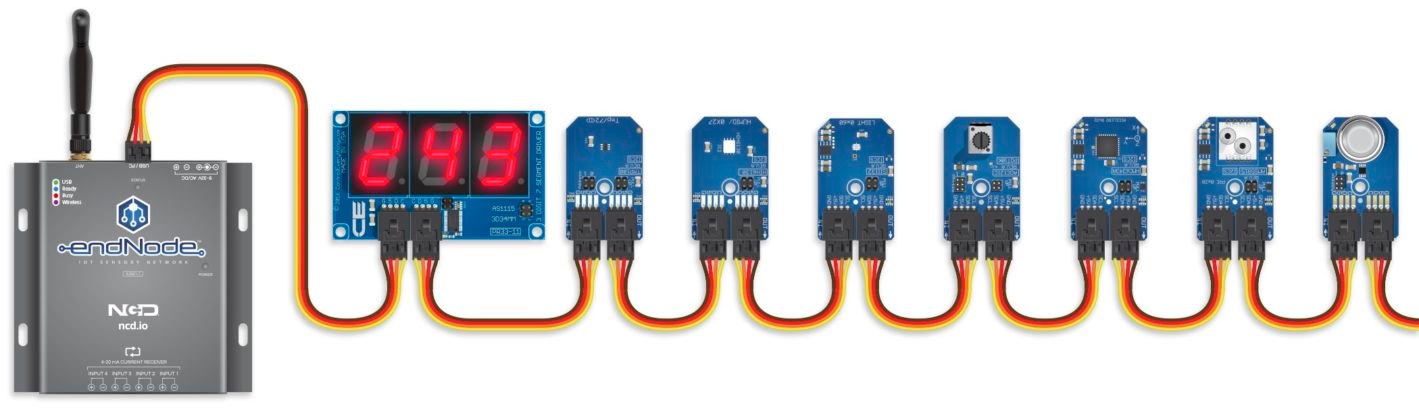

NCD ASM1-5 - 무선 모듈과 여러 센서 및 표시기를 연결한 구성도
무선 모듈과 여러 센서 및 표시기를 연결한 구성도

사양

ASM1-5 사양표

항목사양
분류0-10V 출력 송신기 endNode
채널 · 분해능4채널 12비트
출력 제어0~4,095 정수값
실제 출력0~10.5V, 채널당 최대 30 mA 소스
무선128비트 AES, 직선 시야 약 2마일, 메시 가능
제어 속도endNode당 초당 최대 6회
전원9-32V DC, +12VDC 국제 전원 포함
USB가상 COM 포트

무선 주파수 대역별 국내 사용 가능 여부는 문의해 주세요.

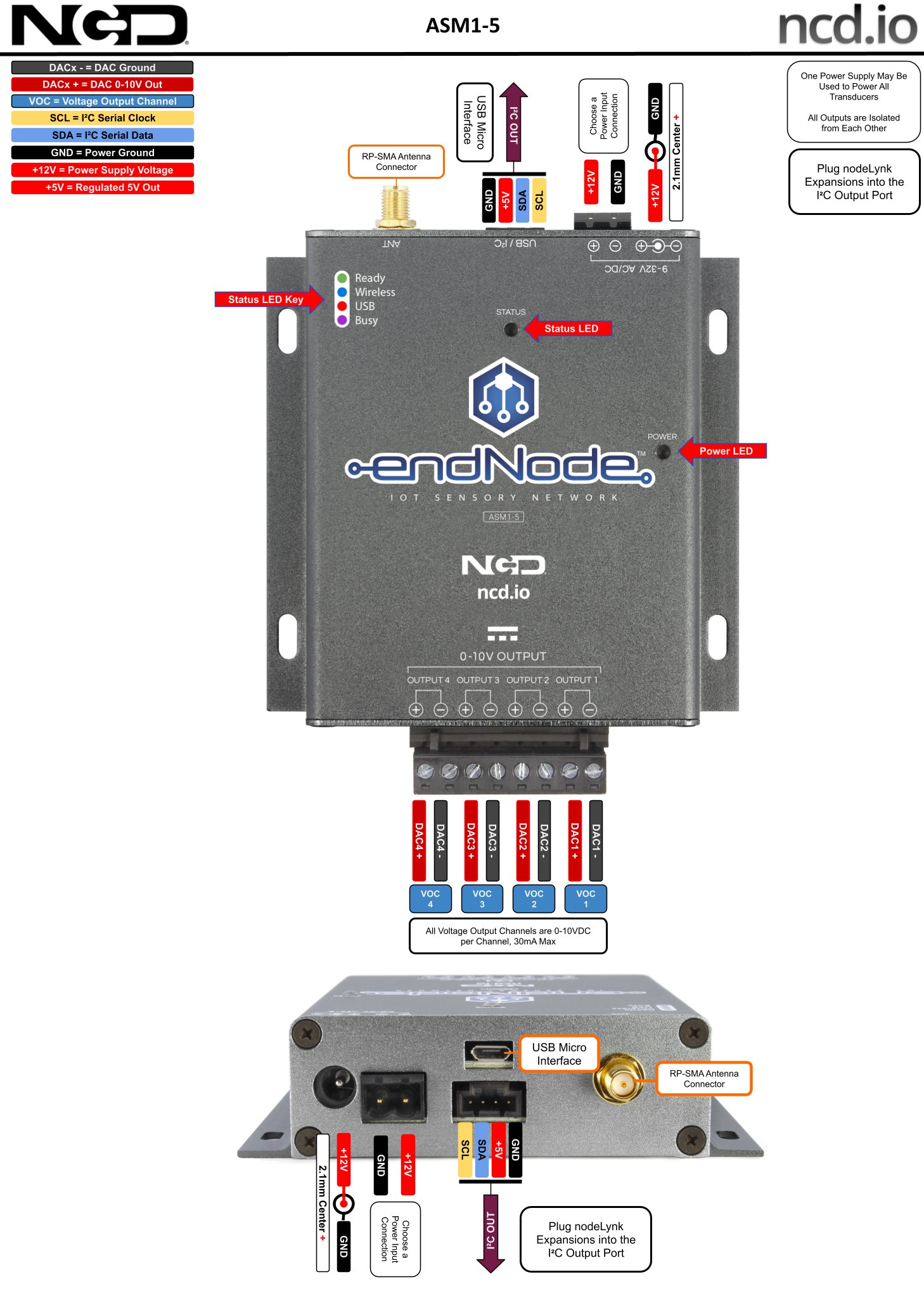

NCD ASM1-5 - 무선 모듈 본체의 단자와 연결 부위 설명도
무선 모듈 본체의 단자와 연결 부위 설명도

활용 분야

0-10V 입력을 받는⁣ 제어 대상

  • 모터 드라이브 — 0-10V 지령 입력에 연결해 무선으로 제어합니다.
  • 댐퍼·밸브·액추에이터 — 전압 신호로 원격 제어합니다.
  • PLC·디지털 패널 미터 — 전압 입력 장치에 원격 설정값을 출력합니다.
NCD ASM1-5 - USB 포트와 전원 커넥터가 있는 엔드 노드 측면부
USB 포트와 전원 커넥터가 있는 엔드 노드 측면부

제품 상세 이미지

NCD ASM1-5 상세 이미지 1

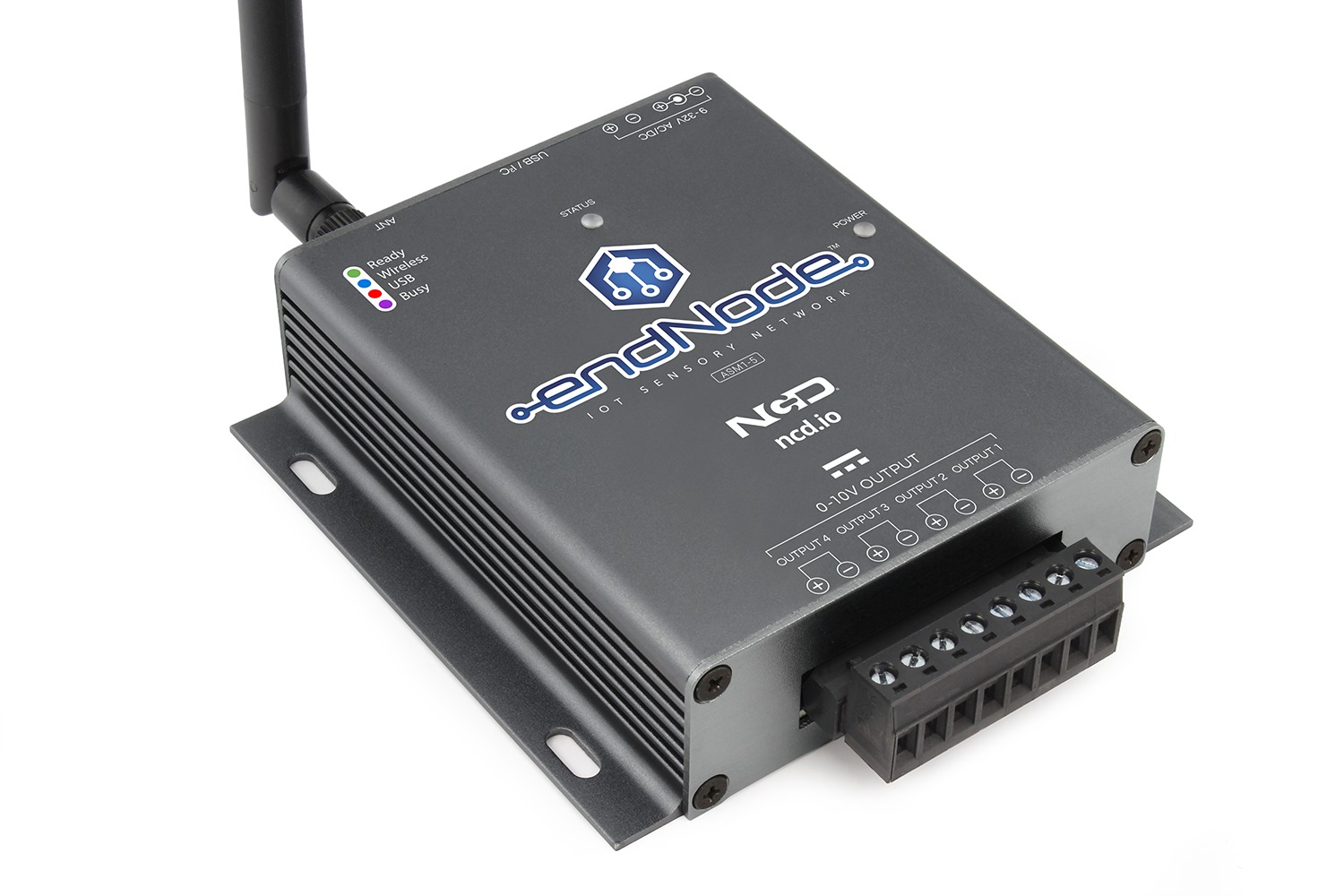

NCD ASM1-5 - 안테나와 단자대가 보이는 4채널 엔드 노드 본체
안테나와 단자대가 보이는 4채널 엔드 노드 본체

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

테솔에서 판매하는 NCD 제품

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

ASM1-5와⁣ 같은 계열 모델

  • ASM1-1 — 4채널 15비트 4-20mA 입력, 센서 전원은 외부 공급
  • ASM1-2 — 절연 4-20mA 입력, 센서에 10·16·24V 공급
  • ASM1-3 — 릴레이 4개, 릴레이당 10 A 부하 제어
  • ASM1-4 — 4채널 14비트 절연 4-20mA 출력
  • ASM1-6 — 4채널 12비트 0-10V 입력
  • ASM2-3 — 절연 접점 입력 4개, 이메일·문자 알림
