릴레이 4개로 부하를 무선 원격 개폐
NCD ASM1-3 무선 릴레이 컨트롤러 endNode 분류 : 무선 4채널 IoT 릴레이 컨트롤러 릴레이 : 4개, 릴레이당 10 A 확장 : I2C 확장 포트, 최대 124개 릴레이
견적 받기NCD 한국 독점 공급 파트너

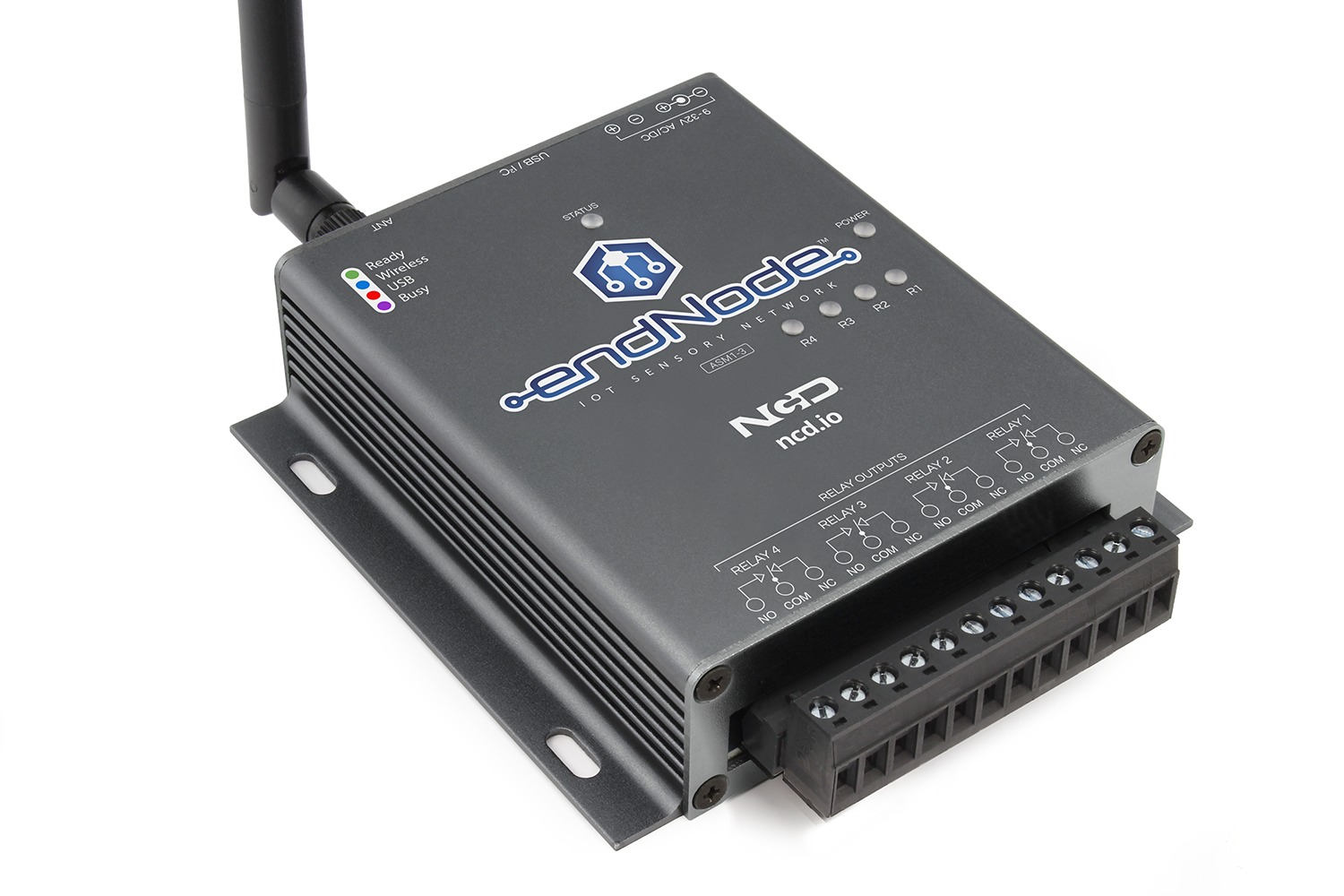

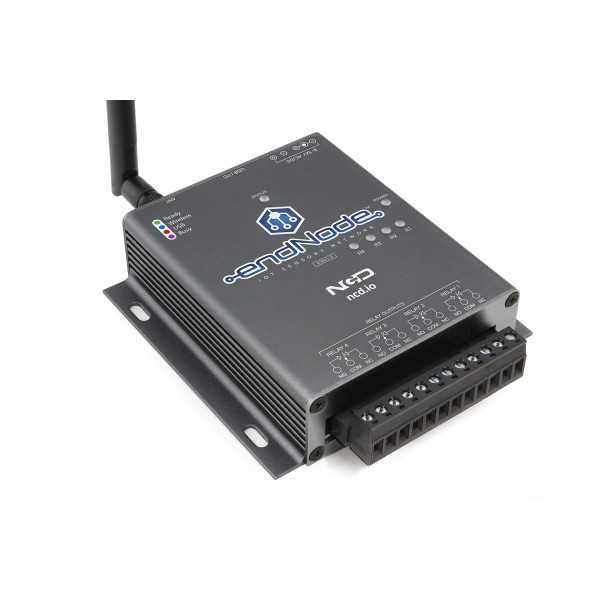

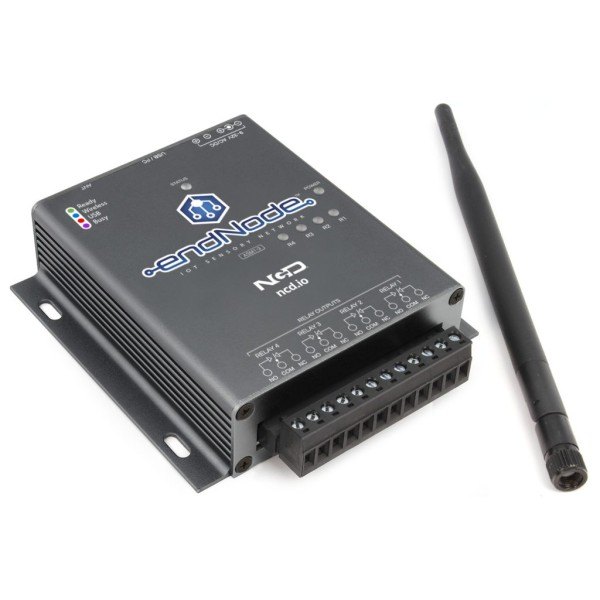

NCD ASM1-3은 릴레이 4개를 갖추고 릴레이당 최대 10 A까지 부하를 개폐하는 무선 IoT 릴레이 컨트롤러(endNode)입니다. 128비트 AES 암호화 무선으로 명령을 받으며, 직선 시야 최대 약 2마일까지 도달합니다. (주)테솔이 국내에 공식 공급합니다.
펌프, 밸브, 모터, 조명 같은 부하를 원격에서 켜고 끕니다. 릴레이가 더 필요하면 I2C 확장 포트로 늘립니다.
제품 자료
제품 자료와 소프트웨어
이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.
설명서와 가이드
- endNode 명령 세트 — 무선 I2C 포트
- endNode 장치 구성
- endNode 메모리 맵

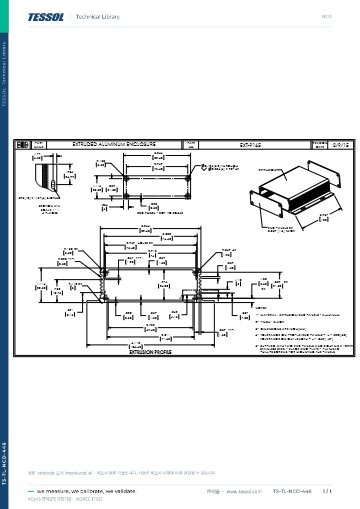

- endNode 기계 도면 (PDF)
- AnyI2C 빠른 시작 가이드
- API 계산기 — USB·무선 명령 생성
- nodeLynk 소개
소프트웨어와 코드
튜토리얼과 동영상
릴레이 상태 유지
정전 후에도 남는 ASM1-3 릴레이 상태
전원이 차단되어도 FRAM에 저장된 릴레이 상태가 유지되고, 전원이 들어오면 그 상태로 복구됩니다.

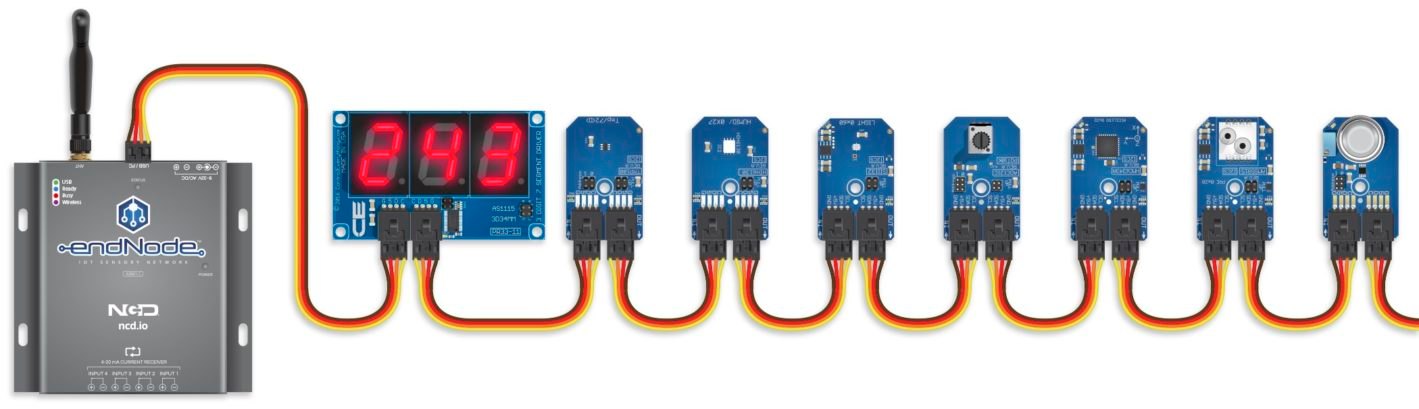

I2C 확장 포트에 모듈을 더해 전체 릴레이를 최대 124개까지 늘릴 수 있습니다. endNode 한 대에는 초당 최대 6회 무선 명령을 보냅니다.

사용 방법

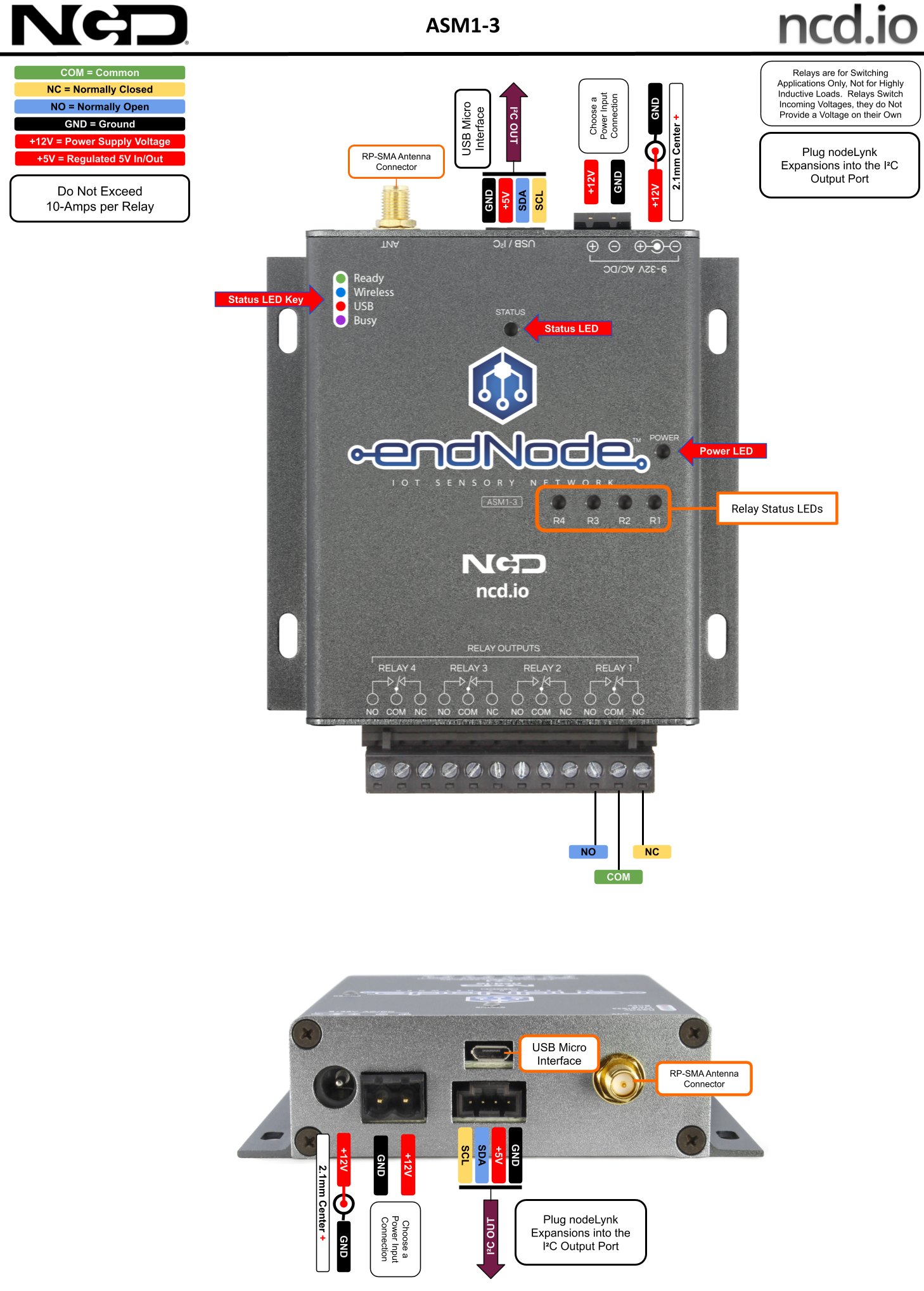

ASM1-3 연결과 릴레이 시험 순서
| 순서 | 할 일 |
|---|---|
| 1 | ncd.io/alpha에서 Alpha Station을 내려받아 Windows PC에 설치합니다. |
| 2 | ASM1-3을 USB로 연결해 가상 COM 포트를 확인하고 Alpha Station에서 선택하세요. |
| 3 | 제어 화면에서 릴레이 4개를 켜고 끄며 결선이 맞는지 확인합니다. |
| 4 | 무선으로 제어하려면 외함 뒷면 스티커의 일련번호를 기록하고 NCD 무선 모뎀을 PC에 연결합니다. |
| 5 | "Communicate to a Remote Wireless endNode"를 체크하고 "Destination Address of Remote Node"에 일련번호를 넣으세요. 응답이 없으면 Alpha Station을 다시 실행합니다. |
명령은 ProXR Enterprise 명령 세트와 API Calculator(ncd.io/api)로 만듭니다. USB와 무선은 명령 구조가 달라 같은 바이트를 그대로 쓸 수 없습니다.

사양
ASM1-3 사양표
| 항목 | 사양 |
|---|---|
| 분류 | 무선 4채널 IoT 릴레이 컨트롤러 |
| 릴레이 | 4개, 릴레이당 10 A |
| 확장 | I2C 확장 포트, 최대 124개 릴레이 |
| 메모리 | FRAM, 전원 차단 시 상태 유지·투입 시 복구 |
| 무선 | 128비트 AES, 직선 시야 약 2마일 |
| 제어 속도 | endNode당 초당 최대 6회 |
| 전원 | 9-32V DC, +12VDC 국제 전원 포함 |
| USB | 가상 COM 포트 |
무선 주파수 대역별 국내 사용 가능 여부는 문의해 주세요.

활용 분야
원격 개폐가 필요한 부하
- 펌프·밸브·모터 — 현장 부하를 무선 명령으로 켜고 끕니다.
- 조명·히터 — 정전 뒤 전원이 들어오면 마지막 릴레이 상태로 복구됩니다.
- 비상 발전기·경보 — 비상 발전기와 비상 표시등, 경보 장치를 제어합니다.
- 확장 구성 — I2C 확장으로 릴레이를 최대 124개까지 늘립니다.
제품 상세 이미지


함께 쓰는 장치
함께 쓰는 장치와 참고 사이트
이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.
테솔에서 판매하는 NCD 제품
게이트웨이와 모뎀 (NCD 스토어)
참고 사이트
같은 계열
ASM1-3과 같은 계열 모델
- ASM1-1 — 4채널 15비트 4-20mA 입력, 센서 전원은 외부 공급
- ASM1-2 — 절연 4-20mA 입력, 센서에 10·16·24V 공급
- ASM1-4 — 4채널 14비트 절연 4-20mA 출력
- ASM1-5 — 4채널 12비트 0-10V 출력
- ASM1-6 — 4채널 12비트 0-10V 입력
- ASM2-3 — 절연 접점 입력 4개, 이메일·문자 알림
관련 제품
ASM1-3 제어 명령을 보내는 NCD 장비
- NCD MirPro 무선 4-20mA 송수신 페어 MP4-20 · MP44-20_Set
- NCD 산업용 무선 모뎀 PR55-17A · 17B · 17C · PR55-28 · PR55-34
ASM1-3 릴레이 하나에 몇 A까지 연결합니까?
릴레이당 최대 10 A입니다.
ASM1-3은 정전 뒤 릴레이가 어떻게 됩니까?
전원이 들어오면 FRAM에 저장된 마지막 상태로 복구됩니다.
ASM1-3 릴레이를 늘릴 수 있습니까?
네, I2C 확장 포트로 최대 124개 릴레이까지 확장합니다.
제품 자료
FAQ 자주묻는 질문
-
ASM1-3 릴레이 하나에 몇 A까지 연결합니까?
릴레이당 최대 10 A입니다.
-
ASM1-3은 정전 뒤 릴레이가 어떻게 됩니까?
전원이 들어오면 FRAM에 저장된 마지막 상태로 복구됩니다.
-
ASM1-3 릴레이를 늘릴 수 있습니까?
네, I2C 확장 포트로 최대 124개 릴레이까지 확장합니다.
