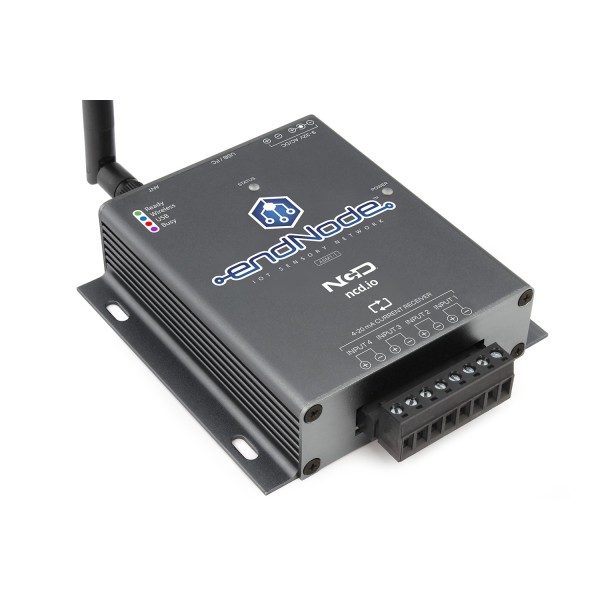

NCD ASM1-1 무선 4-20mA 4 채널 입력 endNode

NCD ASM1-1 무선 4-20mA 4 채널 입력 endNode

MODEL
ASM1-1
브랜드
NCD
제품 자료
제품문의 구매하기

신호마다 모델을 골라
무선으로 주고받는 I/O 모듈

NCD endNode 무선 I/O ASM1-1 ~ ASM1-6 · ASM2-3

견적 받기

NCD 국내 정식 공급 파트너

NCD endNode 무선 I/O ASM1-1~ASM1-6, ASM2-3는 4-20mA와 0-10V 입출력, 릴레이, 접점 감지를 무선으로 처리하는 I/O 모듈(무선 I/O 노드)로, 128비트 AES 암호화와 USB 가상 COM 포트를 갖춥니다.

듀얼 9-32V DC 인터페이스로 현장 직류 전원에 바로 연결하고, endNode끼리 데이터를 중계하는 메시로 직선 시야 2마일 너머까지 신호를 전달합니다. 공장 실내 시험에서는 직선 시야 1마일 이상이 확인되었습니다. 이 모듈 7종은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

7종

입력 · 출력 · 릴레이 · 접점 감지

128비트 AES

장거리 무선 구간 암호화

9-32V DC

듀얼 전원 인터페이스

115.2K Baud

USB 가상 COM 포트 속도

특징

신호에 맞춰 고르는
무선 I/O 계열

핵심 특징현장에서 달라지는 점
입력 · 출력 · 릴레이필요한 신호 종류에 맞는 모델을 골라 4-20mA, 0-10V, 릴레이, 접점 감지를 한 계열로 구성하므로 장비마다 다른 제품을 찾을 필요가 없습니다.
128비트 AES장거리 무선 구간이 암호화되어 제어 신호와 계측값이 외부에 그대로 노출되지 않습니다.
메시 중계endNode끼리 데이터를 중계하므로 한 구간으로 닿지 않는 설비까지 중간 모듈을 거쳐 연결됩니다.
USB 가상 COM 포트PC에 연결하면 가상 COM 포트로 잡히므로 별도 변환기 없이 설정과 시험을 진행합니다.
I2C 확장I2C 확장 포트에 모듈을 추가해 입출력 채널을 늘립니다.
전원 · RGB 상태 LED전원과 RGB 상태 LED로 동작 상태를 현장에서 곧바로 확인합니다.

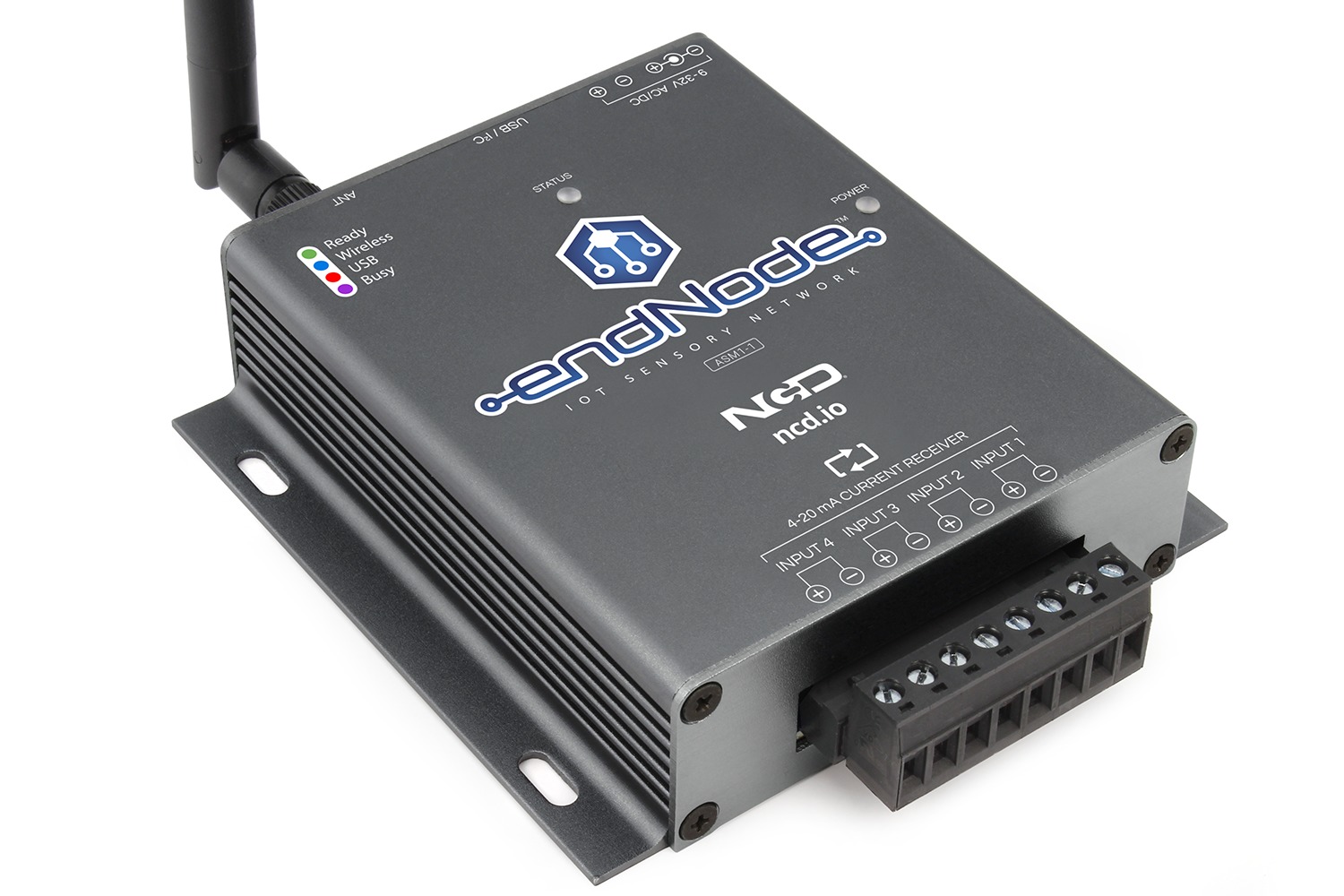

NCD ASM1-1 - 안테나와 단자대가 보이는 무선 endNode 본체 외형

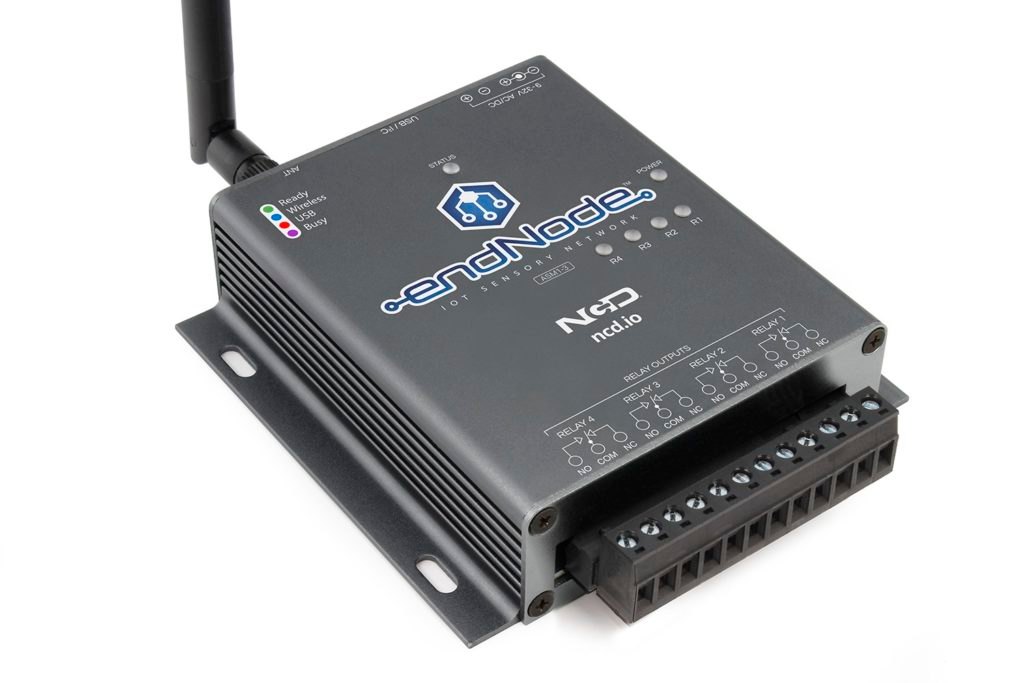

안테나와 단자대가 보이는 무선 endNode 본체 외형

신호 방향

입력과 출력,
모델별 역할

ASM1-1과 ASM1-2는 4-20mA를 읽는 입력 모듈입니다. ASM1-1은 전원 구성이 포함된 기존 센서와 함께 사용하며 센서 전원은 외부에서 공급하고, 4mA 미만 전류는 개방 루프로 판단합니다. ASM1-2는 절연 입력이어서 외부 센서에 10V, 16V, 24V를 공급합니다.

ASM1-4와 ASM1-5의 출력은 PLC, 밸브, 액추에이터, 모터 드라이브 같은 장치를 제어합니다. ASM1-4는 절연 출력으로 0-25mA 범위를 프로그래밍하고, ASM1-5는 0-4,095 정수값으로 0~10.5V 출력을 제어합니다. 0-10V 입력은 ASM1-6이 입력마다 전용 비공유 접지로 받습니다.

ASM1-3 릴레이와 ASM2-3 접점 알림

ASM1-3은 릴레이 4개를 갖추고 릴레이당 10A까지 부하를 제어합니다. 전원이 차단되어도 FRAM에 저장된 릴레이 상태가 유지되고 전원이 들어오면 복구됩니다. ASM2-3은 절연 접점 폐쇄 입력 4개를 감시하다가 접점이 닫히면 이메일이나 문자로 전송하며, Wi-Fi로 Gmail, Outlook 등과 연동하고 SMTP 인증을 지원합니다.

네트워크

메시 구성과
PC 연결

모든 endNode에 USB 포트가 있고 PC에서 가상 COM 포트로 잡힙니다. endNode끼리 데이터를 중계하는 메시를 구성해 2마일 가시선 거리 너머까지 신호를 전달하며, nodeLynk 확장 장치 체인으로 감지와 제어 하드웨어를 추가합니다.

RS-485 통신은 9600 baud 모뎀 통신이고, 모뎀이 고유 일련 번호로 대상 endNode를 지정합니다. 명령은 ProXR Enterprise 명령 세트와 API 계산기로 구성하며 Alpha Station과 AnyI2C 소프트웨어를 지원합니다.

NCD ASM1-1 - 무선 모듈과 여러 센서 및 표시기를 연결한 구성도

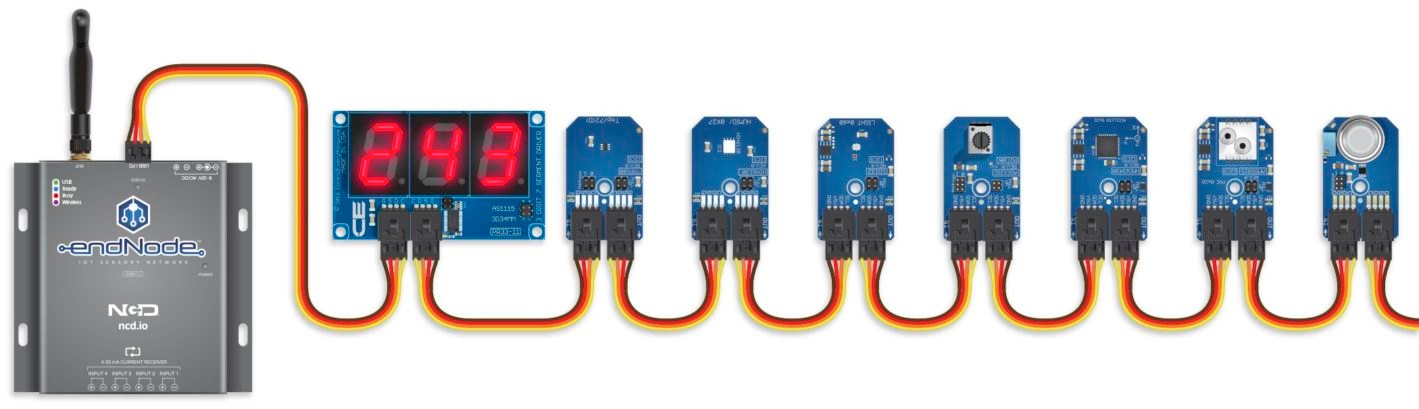

무선 모듈과 여러 센서 및 표시기를 연결한 구성도

사용 방법

NCD endNode ASM1·ASM2 시리즈
Alpha Station 연결과 첫 명령

endNode는 USB로 꽂으면 PC에 가상 COM 포트로 잡히고, Windows용 Alpha Station에서 모델별 제어 화면으로 입력값을 읽거나 출력을 설정합니다. 무선으로 쓸 때는 NCD 무선 모뎀을 PC에 연결하고 endNode의 일련번호를 목적지 주소로 지정합니다.

소프트웨어·도구하는 일
Alpha StationWindows 10용 설정·시험 프로그램, 모델별 제어 화면(4-20mA Input Control Panel, 0-10V Output Control Panel 등)
API Calculator (ncd.io/api)endNode 명령 바이트를 USB·무선 형식에 맞게 인코딩
NCD 무선 USB 모뎀 · 이더넷 모뎀PC에서 원격 endNode와 무선 통신
내장 웹 인터페이스 (ASM2-3)Wi-Fi와 이메일 계정, SMTP 인증 설정

처음 연결하는 순서

순서할 일
1ncd.io/alpha에서 Alpha Station을 내려받아 Windows PC에 설치합니다.
2endNode를 USB로 PC에 연결하면 가상 COM 포트로 잡힙니다. Alpha Station에서 이 COM 포트를 선택하세요.
3목록에서 모델에 맞는 항목을 누릅니다. ASM1-1은 "PR53-6 4-Channel 0-20mA/0-40mA Receiver", ASM1-5는 "PR53-14 4-Channel 0-10V Transmitter"로 표시됩니다.
4제어 화면에서 4개 채널의 입력값을 읽거나 출력값을 지정해 배선이 맞는지 확인하세요.
5무선으로 운용하려면 외함 뒷면 스티커의 일련번호를 적어 두고, NCD 무선 모뎀을 PC에 연결합니다.
6Alpha Station에서 "Communicate to a Remote Wireless endNode"를 체크하고 "Destination Address of Remote Node"에 일련번호를 입력하세요. 통신이 되지 않으면 Alpha Station을 다시 실행합니다.

endNode 바이트 명령 예시 (인코딩 전)

명령하는 일
0x35, 0x06, 0x01, 0x04, 0x00ASM1-1: 채널 1~4의 전류값 읽기(마지막 0x00은 0-20mA 범위)
0x35, 0x0E, 0x01, 0x01, 0x0F, 0x8AASM1-5: 채널 1을 10V로 출력
0x35, 0x0E, 0x01, 0x04, 0x0F, 0x8AASM1-5: 채널 1~4를 모두 10V로 출력(값 범위 0~4,095)

이 바이트는 API Calculator로 인코딩해야 동작하며, USB와 무선은 명령 구조가 다르고 무선 명령에는 일련번호가 들어갑니다. ASM1-1 응답은 채널마다 MSB·LSB 2바이트이며 ((MSB × 256) + LSB) × 0.0013568521031208로 mA 값을 구합니다. 명령 형식은 펌웨어에 따라 다를 수 있으니 설치한 장치의 자료를 함께 확인하세요.

Alpha Station은 설정에 필요한 프로그램이므로, 현장에 나가기 전에 최소 한 대의 PC에 설치해 USB 연결 상태에서 채널 동작을 먼저 확인하세요.

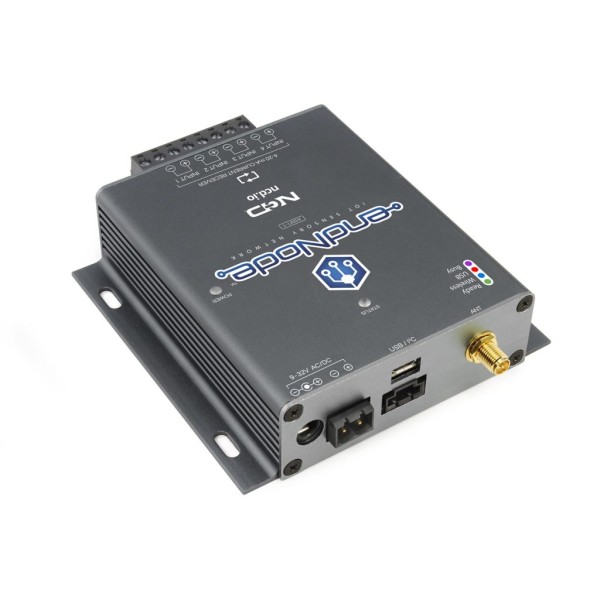

NCD ASM1-1 - 무선 모듈 본체의 단자와 연결 부위 설명도

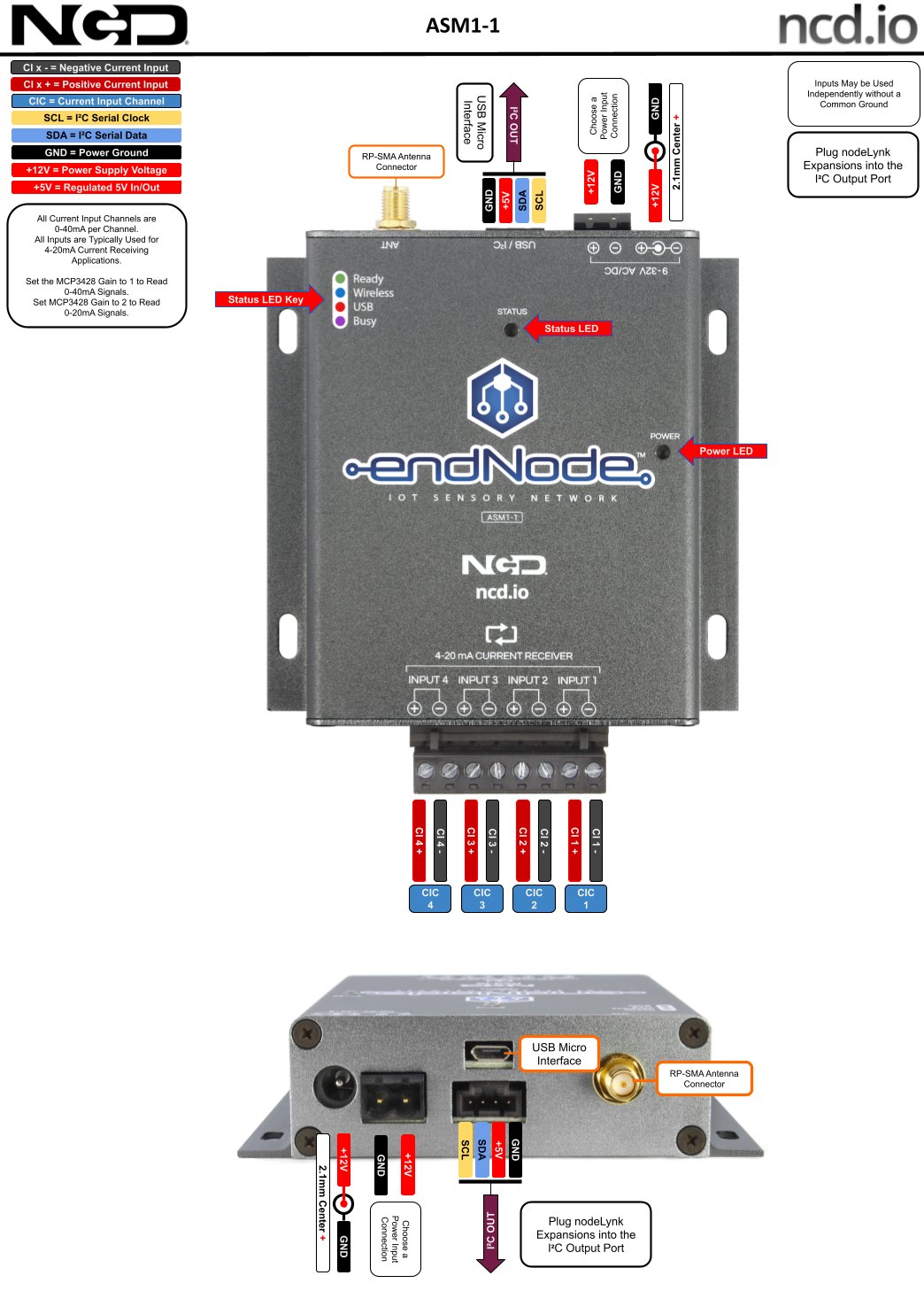

무선 모듈 본체의 단자와 연결 부위 설명도

사양

7개 모델 비교와
공통 사양

항목ASM1-1ASM1-2ASM1-3ASM1-4ASM1-5ASM1-6ASM2-3
분류4-20mA 입력4-20mA 전류 루프 입력릴레이 출력4-20mA 출력0-10V 출력0-10V 입력접점 폐쇄 이메일 알림
채널 · 분해능4채널 15비트4채널 15비트릴레이 4개4채널 14비트4채널 12비트4채널 12비트절연 접점 폐쇄 입력 4개
신호 사양전원 구성이 포함된 기존 센서와 사용, 4mA 미만은 개방 루프절연 입력, 외부 센서에 10V, 16V, 24V 공급릴레이당 10A절연 출력, 0-25mA 프로그래밍 범위채널당 최대 30mA 소스입력마다 전용 비공유 접지이메일 또는 문자로 전송

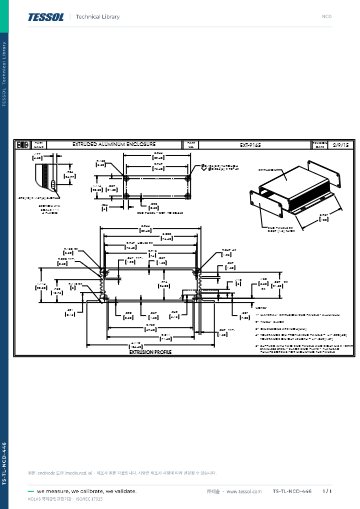

추가 사양센서 전원은 외부 공급내부 절연 I2C 버스, 2포지션 플러그형 터미널 블록최대 124개 릴레이 확장, 초당 최대 6회 쿼리실제 출력 0-25mA, 절연 채널 최대 4개0-4,095 정수값으로 제어, 실제 출력 0~10.5V12비트 ADC, 입력마다 전용 접지, 초당 최대 6회 쿼리Wi-Fi, Gmail · Outlook 등 연동, SMTP 인증, 내장 웹 인터페이스 설정, 압출 알루미늄 인클로저

시리즈 공통 사양 (ASM1-1 ~ ASM1-6)

항목사양
무선128비트 AES 암호화 장거리 무선
USB가상 COM 포트 액세스, 115.2K Baud
전원듀얼 9-32V DC 인터페이스, 전원 및 RGB 상태 LED
구조NCD endNode 무선 I2C 아키텍처, I2C 확장 포트로 확장
무선 거리공장 실내 직선 시야 1마일 이상 시험, 메시 중계로 2마일 가시선 거리 너머까지 확장
RS-485 통신9600 baud 모뎀 통신, 모뎀이 대상 endNode 지정
장치 지정고유 일련 번호로 대상 지정
명령 세트ProXR Enterprise 명령 세트, API 계산기
메모리FRAM, 전원 차단 시 릴레이 상태 유지 및 전원 투입 시 복구
확장nodeLynk 확장 장치 체인
소프트웨어Alpha Station, AnyI2C
호환 제품Fusion, ProXR, ProXR Lite, Taralist, Reactor 시리즈
NCD ASM1-1 - 4-20mA 센서를 무선 모듈에 연결하는 배선 구성도

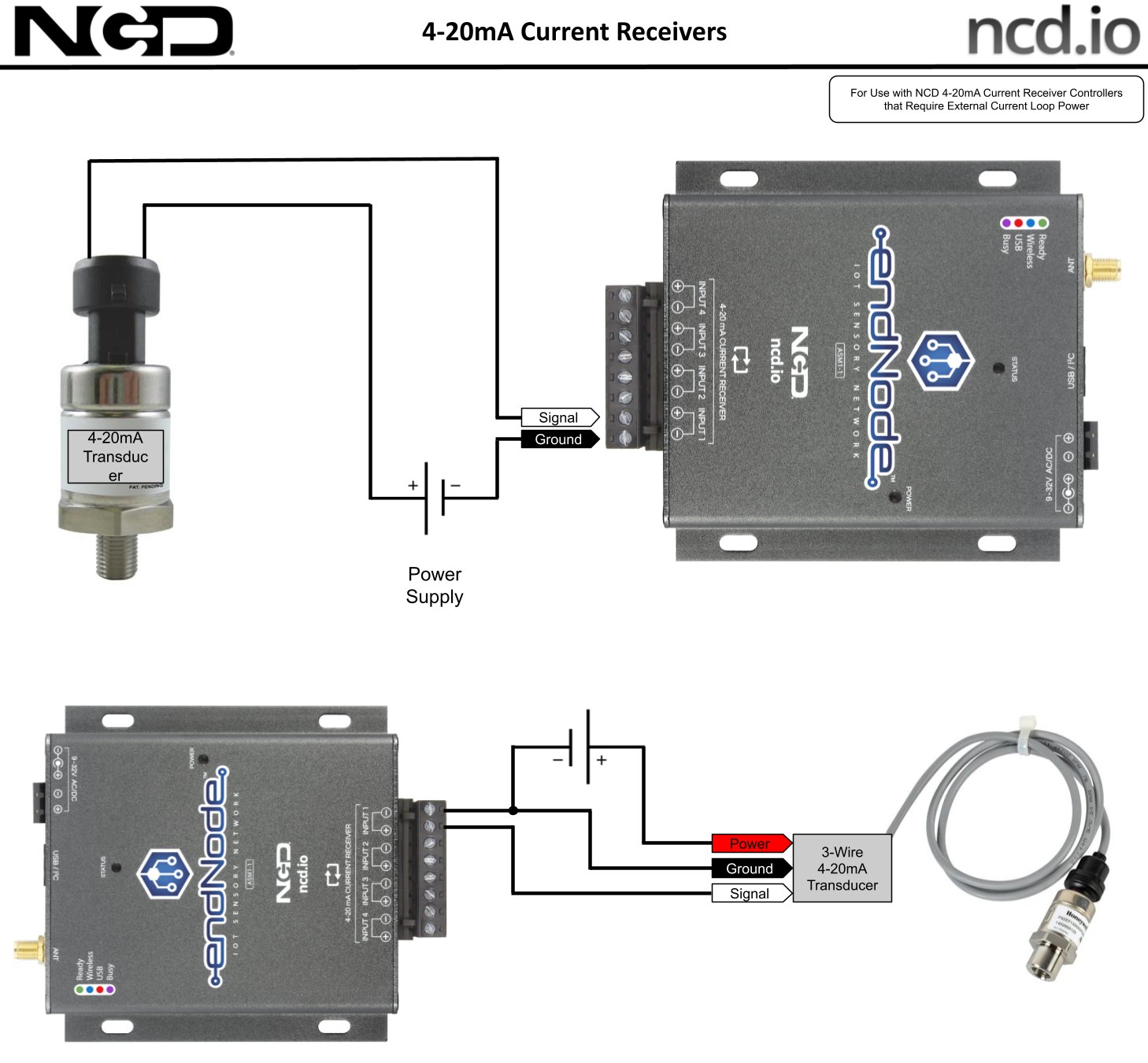

4-20mA 센서를 무선 모듈에 연결하는 배선 구성도

활용 분야

신호 종류가
다른 현장

  • 4-20mA 계측값의 무선 수집 — ASM1-1과 ASM1-2가 배선 없이 센서 값을 읽습니다.
  • 0-10V 신호 입출력 — ASM1-6이 전압 입력을, ASM1-5가 전압 출력을 맡습니다.
  • PLC·밸브·액추에이터·모터 드라이브 제어 — ASM1-4와 ASM1-5의 출력으로 장치를 구동합니다.
  • 릴레이 원격 제어 — ASM1-3의 릴레이 4개로 부하를 켜고 끕니다.
  • 접점 상태 알림 — ASM2-3이 접점 닫힘을 이메일이나 문자로 전송합니다.

선택 가이드

신호 종류별
endNode 모델 선택

이럴 때 (현장 조건·규격)권장 모델선택 이유
4-20mA 센서 값을 무선으로 읽을 때ASM1-1 · ASM1-2ASM1-2는 절연 입력으로 외부 센서에 10V, 16V, 24V를 공급합니다.
0-10V 입력을 읽을 때ASM1-6입력마다 전용 비공유 접지를 갖춘 4채널 12비트 입력입니다.
4-20mA 신호를 출력할 때ASM1-44채널 14비트 절연 출력으로 0-25mA 범위를 프로그래밍합니다.
0-10V 신호를 출력할 때ASM1-54채널 12비트 출력으로 채널당 최대 30mA를 소스합니다.
릴레이로 장치를 켜고 끌 때ASM1-3릴레이 4개, 릴레이당 10A 정격입니다.
접점 닫힘을 이메일로 알릴 때ASM2-3절연 접점 폐쇄 입력 4개와 SMTP 인증을 지원합니다.
받는 쪽이 PC나 네트워크일 때NCD 무선 모뎀 PR55-17A · 17B · 17CUSB, 이더넷, RS-485 수신 모뎀과 짝을 이룹니다.

구성·옵션

전원과
확장 구성

구분내용
포함 전원ASM1-2 ~ ASM1-6, ASM2-3: +12VDC 국제 전원 포함
외부 전원9-32V 외부 전원으로 계속 동작하도록 설계
확장I2C 확장 포트, nodeLynk 확장 장치 체인
