NCD ASM1-4 무선 4-20mA 출력 전류 송신기 4 채널 USB 엔드 노드

MODEL
ASM1-4
브랜드
NCD
제품 자료

무선으로 내보내는⁣ 4채널 4-20mA 출력

NCD ASM1-4 무선 4-20mA 출력 송신기 endNode⁣ 분류 : 4-20mA 출력 전류 송신기⁣ 채널 · 분해능 : 4채널 14비트(정수값 0~15,525)⁣ 출력 : 절연 전류 출력, 실제 0-25mA

견적 받기

NCD 한국 독점 공급 파트너

NCD ASM1-4는 무선으로 받은 값을 4채널 절연 4-20mA 전류 출력으로 내보내는 전류 송신기(endNode)입니다. 4-20mA 입력을 받는 PLC나 유량 제어 밸브, 모터 드라이브를 원격에서 제어할 때 사용합니다. (주)테솔이 국내에 공식 공급합니다.

분해능은 14비트에 가까워 0에서 15,525 사이 정수값으로 채널별 출력을 지정합니다. 통신 구간은 128비트 AES로 암호화됩니다.

4채널

절연 전류 출력

14비트

0~15,525 정수값

0-25mA

실제 출력 범위

9-32V

외부 전원

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

7종

입력 · 출력 · 릴레이 · 접점 감지

128비트 AES

장거리 무선 구간 암호화

9-32V DC

듀얼 전원 인터페이스

115.2K Baud

USB 가상 COM 포트 속도

출력 범위

ASM1-4 0-25mA⁣ 출력값 지정

이름은 4-20mA이지만 실제로는 0-25mA 범위를 프로그래밍합니다.

출력 4채널은 각각 절연되어 있습니다. 출력은 4-20mA 입력을 받는 PLC와 디지털 패널 미터, 댐퍼·액추에이터·솔레노이드 같은 장치에 연결합니다.

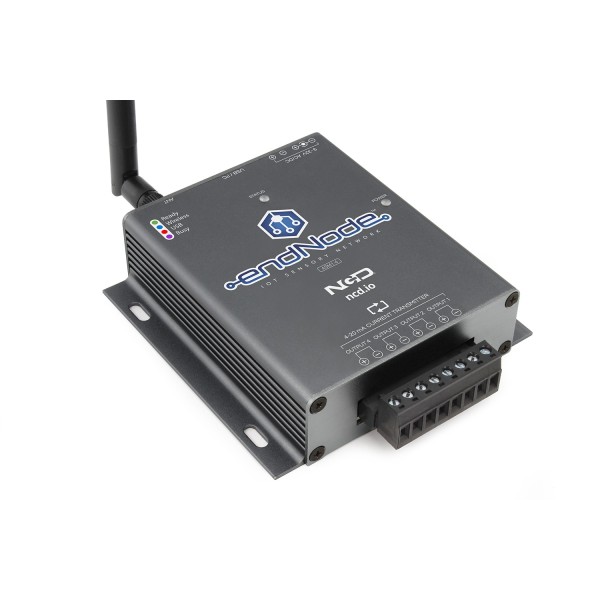

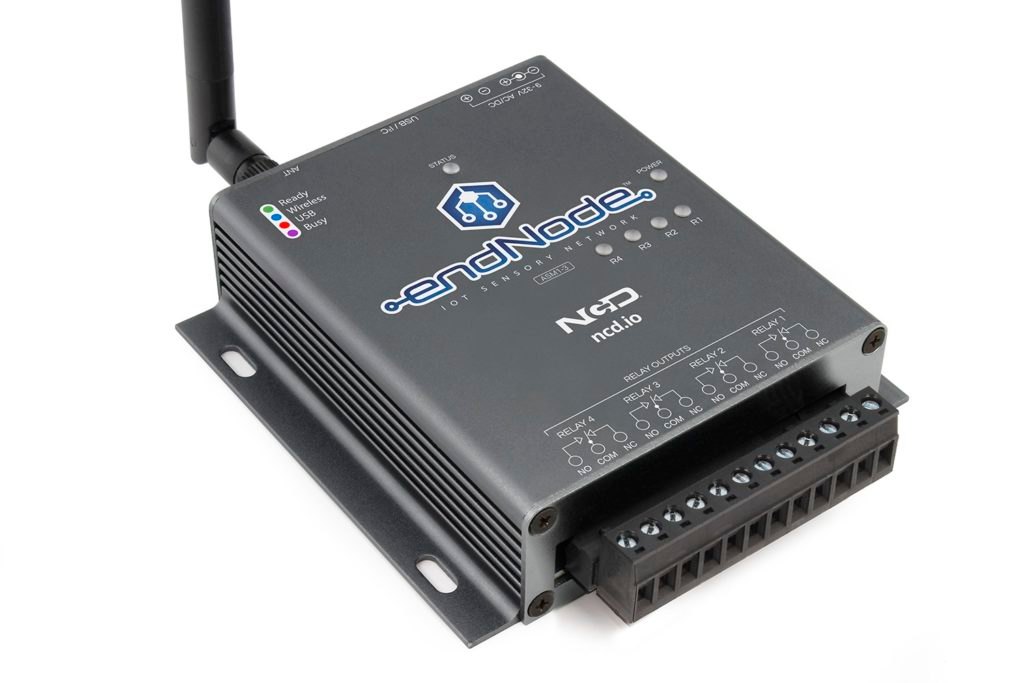

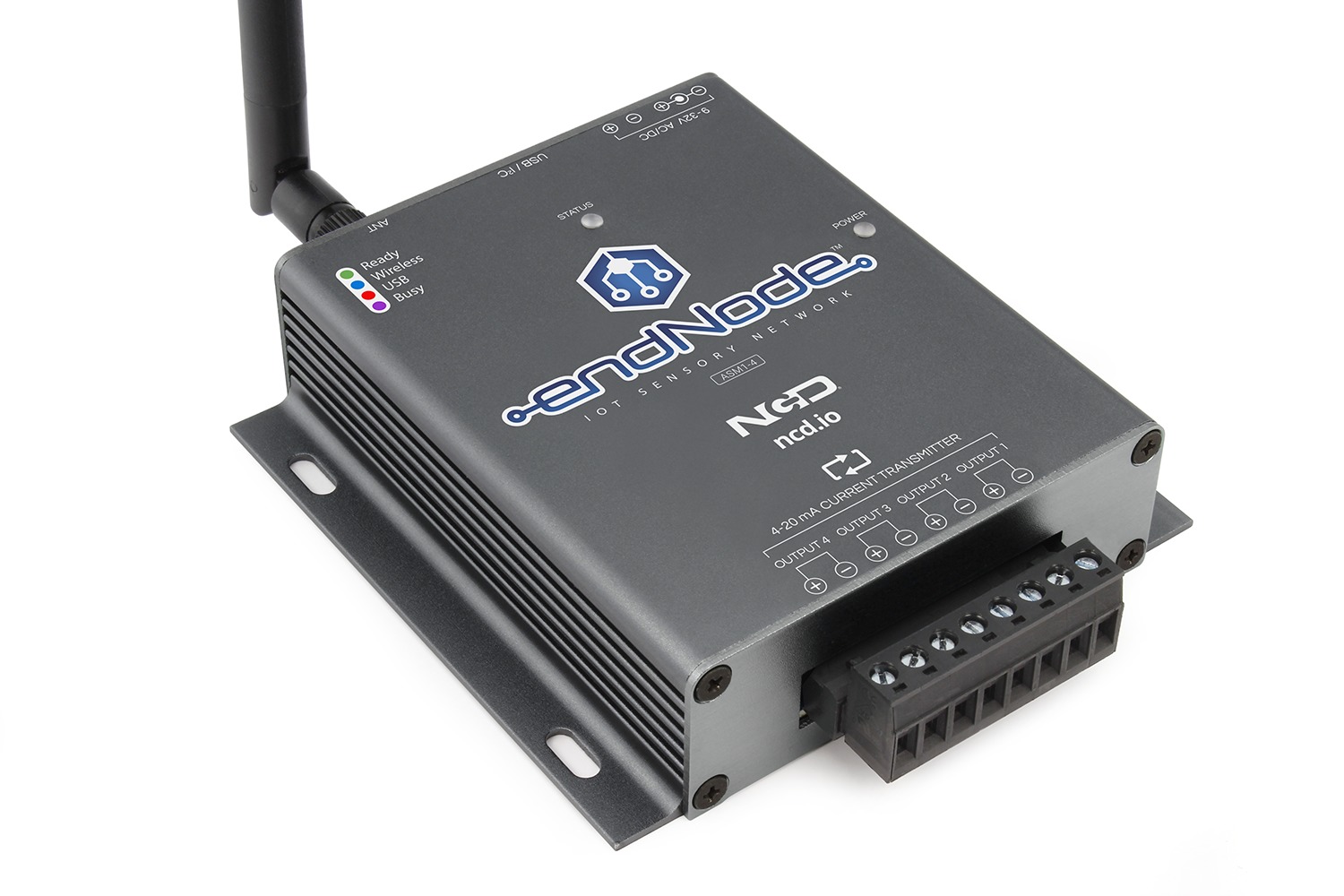

NCD ASM1-4 - 안테나와 단자대가 보이는 무선 endNode 본체 외형
안테나와 단자대가 보이는 무선 endNode 본체 외형

사용 방법

ASM1-4 출력 시험:⁣ Alpha Station 순서

순서할 일
1Alpha Station은 ncd.io/alpha에서 받아 Windows PC에 설치합니다.
2ASM1-4를 USB로 연결한 뒤 새로 생긴 COM 포트를 Alpha Station에서 고릅니다.
3목록에서 "PR53-33 4-Channel 0-20mA/0-40mA Transmitter" 항목을 누르고, 4-20mA Output Control Panel에서 4개 채널의 출력을 확인하세요.
4원격 운용에는 외함 뒷면 스티커의 일련번호를 기록하고 NCD 무선 모뎀을 PC에 연결합니다.
5"Communicate to a Remote Wireless endNode"를 체크한 다음 "Destination Address of Remote Node" 칸에 일련번호를 입력합니다.

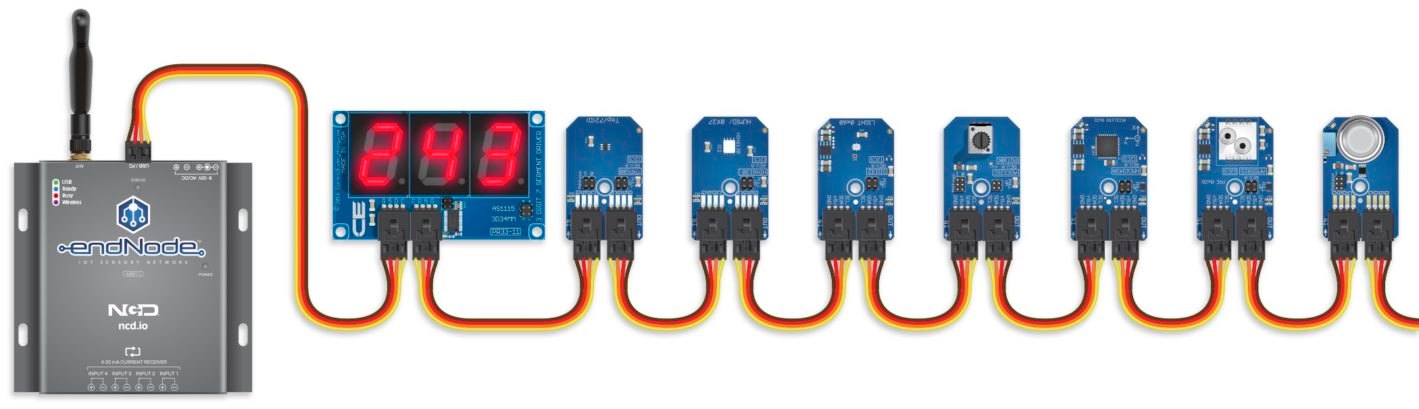

NCD ASM1-4 - 무선 모듈과 여러 센서 및 표시기를 연결한 구성도
무선 모듈과 여러 센서 및 표시기를 연결한 구성도

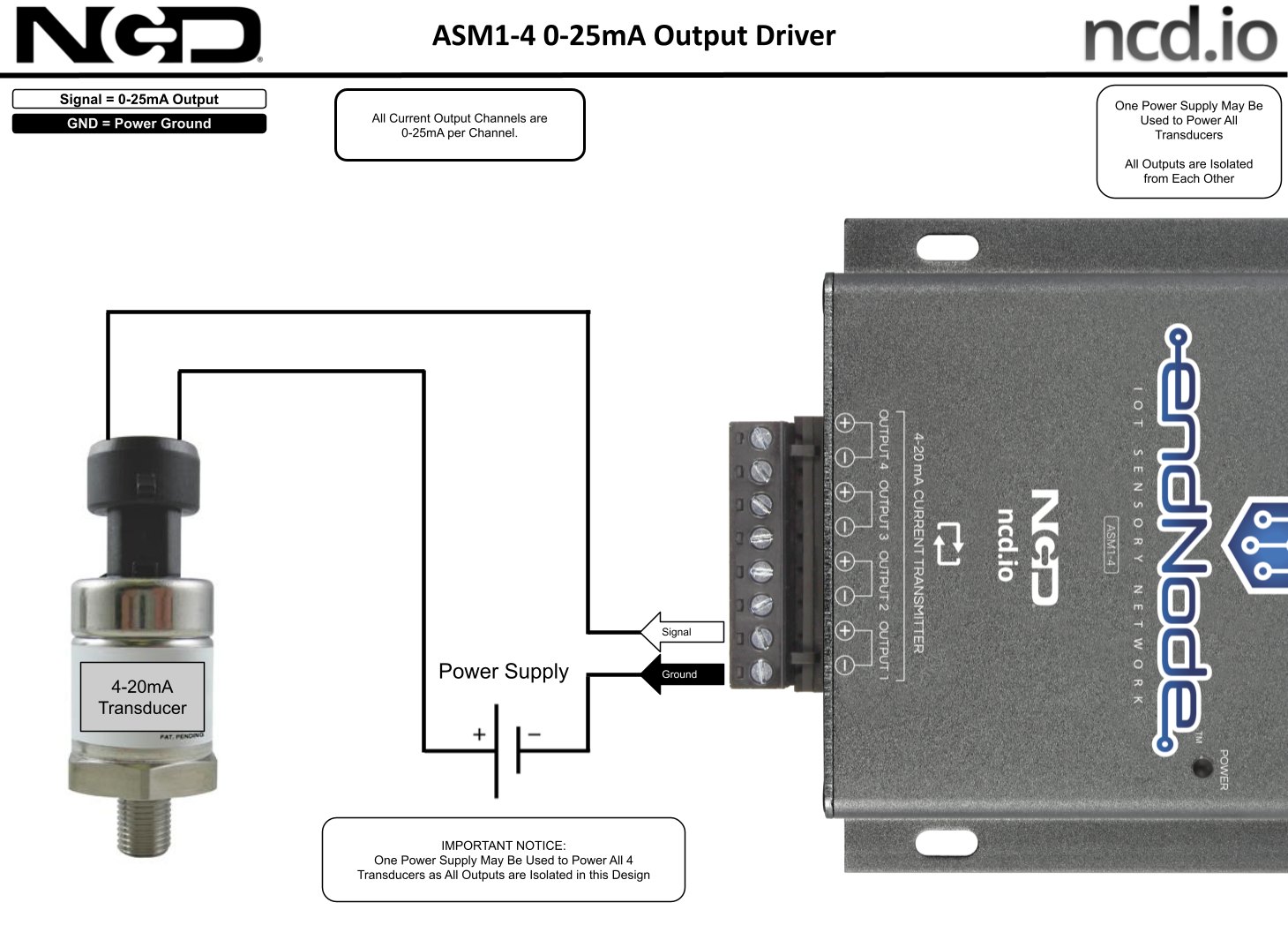

NCD ASM1-4 - 4-20mA 출력 구동 방식의 배선 구성도
4-20mA 출력 구동 방식의 배선 구성도

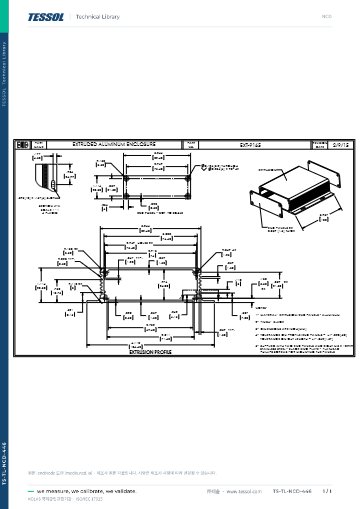

사양

ASM1-4 사양표

항목사양
분류4-20mA 출력 전류 송신기
채널 · 분해능4채널 14비트(정수값 0~15,525)
출력절연 전류 출력, 실제 0-25mA
무선128비트 AES, 직선 시야 약 2마일, 메시 가능
전원9-32V DC, +12VDC 국제 전원 포함
USB가상 COM 포트
확장I2C 확장 포트

무선 주파수 대역별 국내 사용 가능 여부는 문의해 주세요.

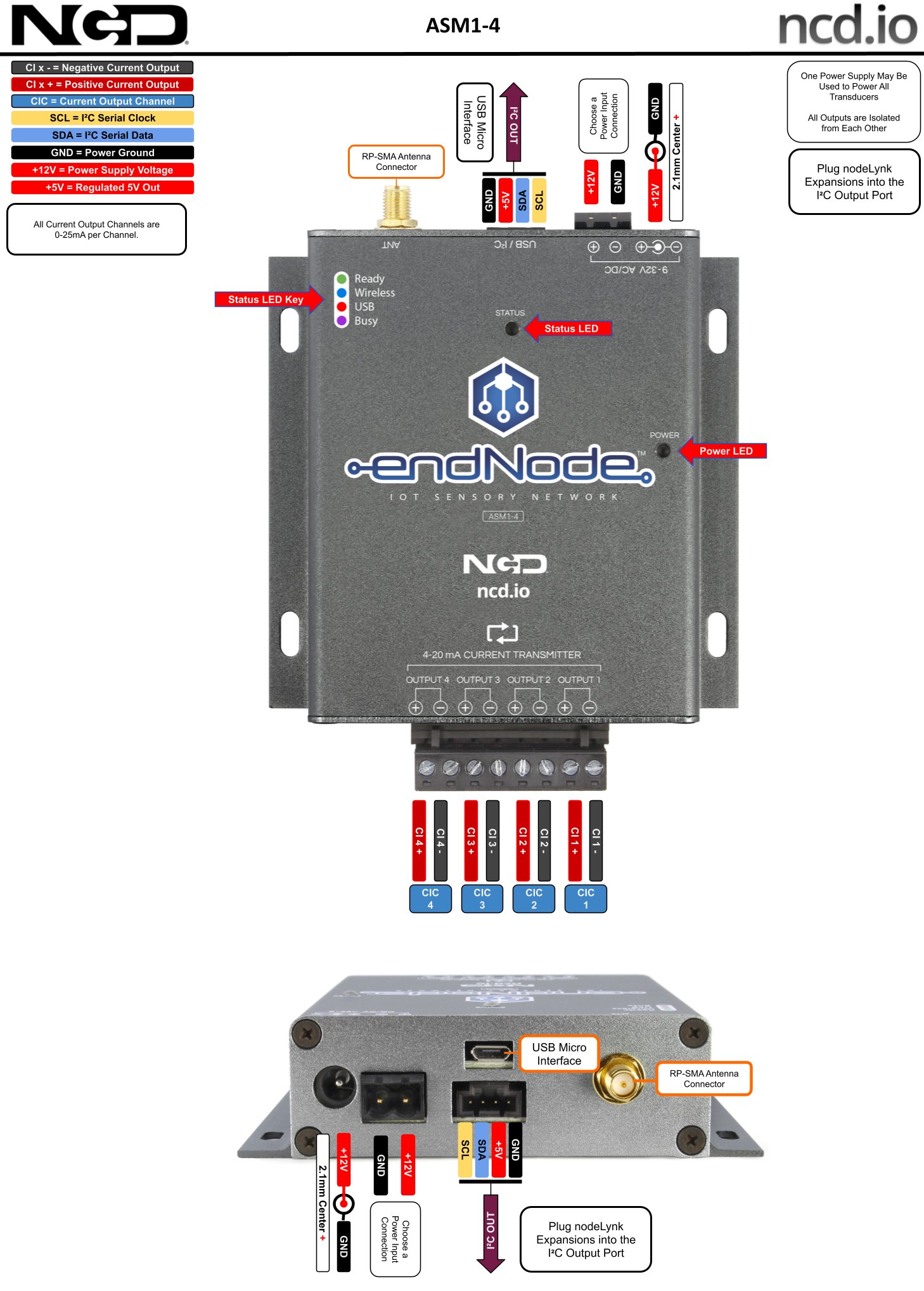

NCD ASM1-4 - 무선 모듈 본체의 단자와 연결 부위 설명도
무선 모듈 본체의 단자와 연결 부위 설명도

활용 분야

전류 지령이⁣ 필요한 설비

  • PLC·패널 미터 — 4-20mA 입력을 받는 PLC와 디지털 패널 미터에 값을 보냅니다.
  • 밸브·액추에이터 — 유량 제어 밸브와 댐퍼, 솔레노이드를 전류 신호로 제어합니다.
  • 모터 드라이브 — 드라이브의 4-20mA 지령 입력을 무선으로 제어합니다.

제품 상세 이미지

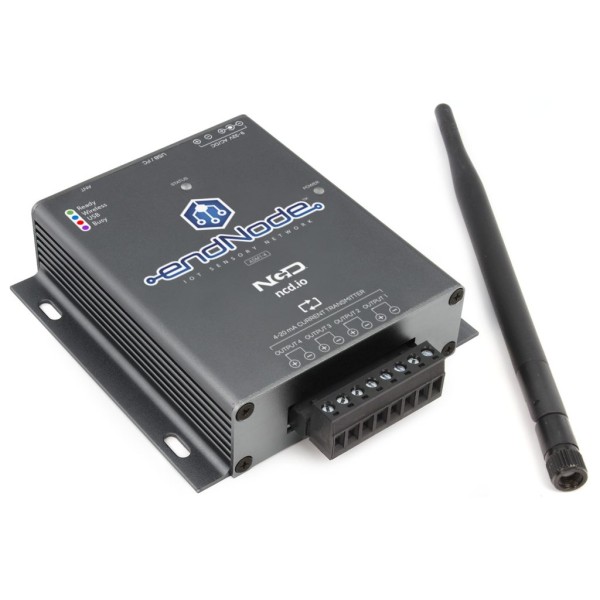

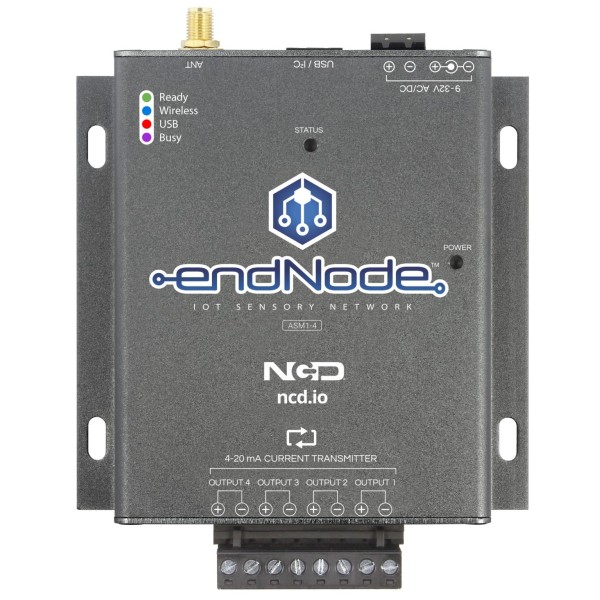

NCD ASM1-4 상세 이미지 1

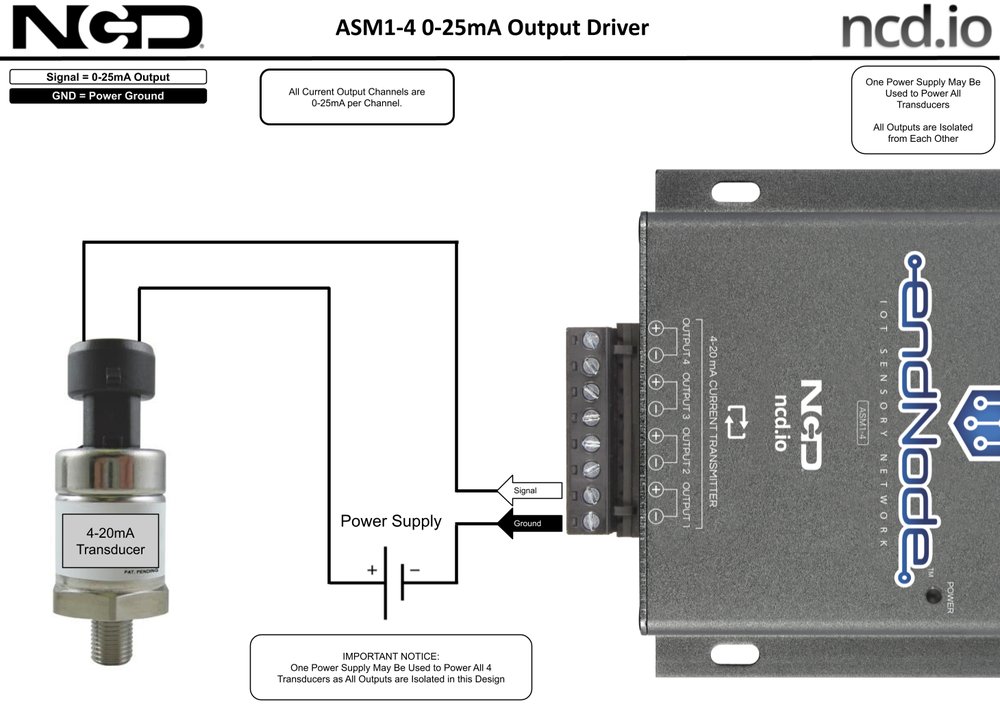

NCD ASM1-4 상세 이미지 2

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

테솔에서 판매하는 NCD 제품

게이트웨이와 모뎀 (NCD 스토어)

같은 계열

ASM1-4와⁣ 같은 계열 모델

  • ASM1-1 — 4채널 15비트 4-20mA 입력, 센서 전원은 외부 공급
  • ASM1-2 — 절연 4-20mA 입력, 센서에 10·16·24V 공급
  • ASM1-3 — 릴레이 4개, 릴레이당 10 A 부하 제어
  • ASM1-5 — 4채널 12비트 0-10V 출력
  • ASM1-6 — 4채널 12비트 0-10V 입력
  • ASM2-3 — 절연 접점 입력 4개, 이메일·문자 알림
