NCD PR3B-5 AMS5812-0003-D 증폭 저압 센서 0-20.68 mbar 0 ~ 0.30 PSI I²C 미니 모듈

NCD PR3B-5 AMS5812-0003-D 증폭 저압 센서 0-20.68 mbar 0 ~ 0.30 PSI I²C 미니 모듈

MODEL
PR3B-5
브랜드
NCD
제품문의 구매하기

20.68 mbar 범위⁣ 저압 차압 센서

NCD PR3B-5 AMS5812-0003-D 차압(게이지) 압력 센서⁣ 품번 : PR3B-5⁣ 센서 칩 : AMS5812-0003-D⁣ 측정 방식 : 한 방향 차압 (포트 1 > 포트 2)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-5는 0 ~ 0.30 PSI(0 ~ 20.68 mbar) 범위를 증폭·온도 보상해 I2C로 출력하는 차압(게이지) 센서 미니 모듈(Differential Pressure Sensor)입니다. 센서 칩은 AMS5812-0003-D이며 D형 저압 등급의 첫 모델입니다. (주)테솔이 국내에 공식 공급합니다.

25 °C 정확도는 ±1.0 %FSO, -25 ~ +85 °C 전체 오차는 ±1.5 %FSO입니다. 파열 압력은 0.5 bar(7 PSI) 이상입니다.

0~20.68

mbar 한 방향 차압

0~0.30

PSI

±1.0 %FSO

25 °C 정확도

>0.5 bar

파열 압력

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

11종

압력 범위별 D형 모델

0-5.17 mbar

가장 작은 측정 범위

0-6895 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

압력 포트

PR3B-5의 압력 연결부⁣ 금속 튜브

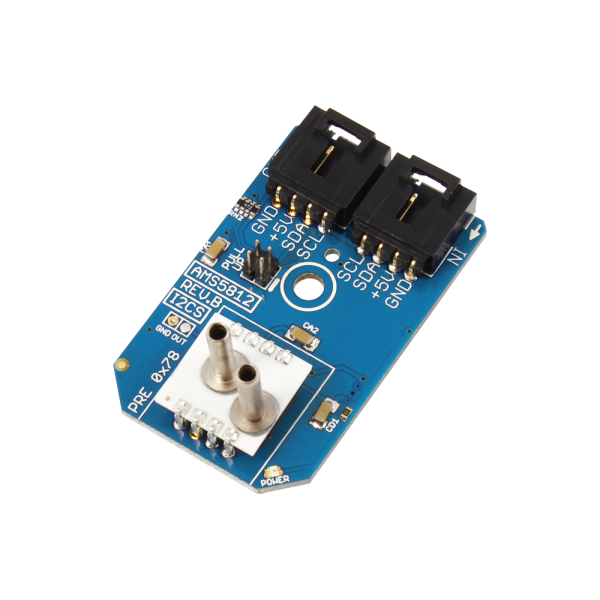

NCD PR3B-5 AMS5812-0003-D 증폭 저압 센서 0-20.68 mbar 0 ~ 0.30 PSI I²C 미니 모듈 제품 사진

PR3B-5 두 포트의 역할

압력은 수직 금속 튜브 2개에 호스를 끼워 연결합니다. PR3B-5는 포트 1 압력이 포트 2보다 높은 조건에서 측정하며, 포트 1에는 깨끗하고 건조한 가스만 연결하세요.

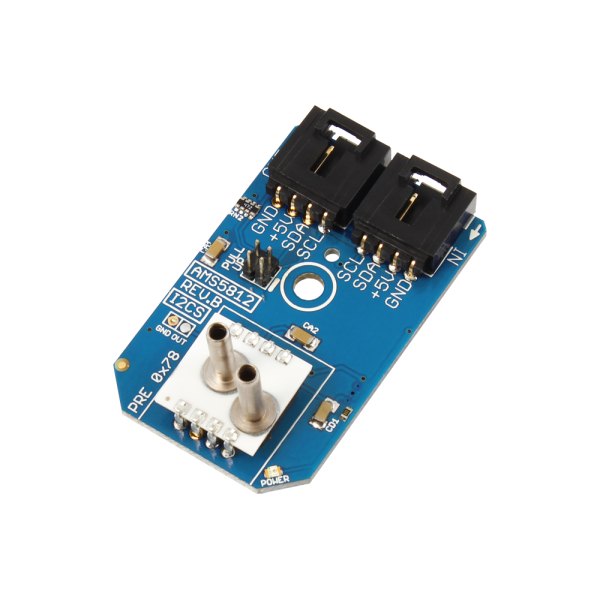

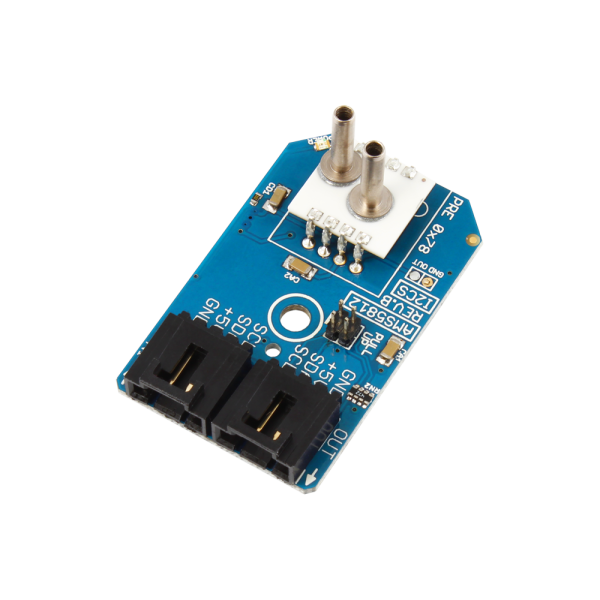

NCD PR3B-5 - 압력 포트와 I2C 커넥터가 있는 저압 센서 기판
압력 포트와 I2C 커넥터가 있는 저압 센서 기판

과압 한계

PR3B-5 파열 압력과⁣ 측정 범위 구분

파열 압력은 한 포트에 다른 포트 대비 걸 수 있는 최대 압력입니다. PR3B-5는 이 값이 0.5 bar(7 PSI) 이상이고, 정상 측정 범위는 0 ~ 20.68 mbar(0 ~ 0.30 PSI)입니다.

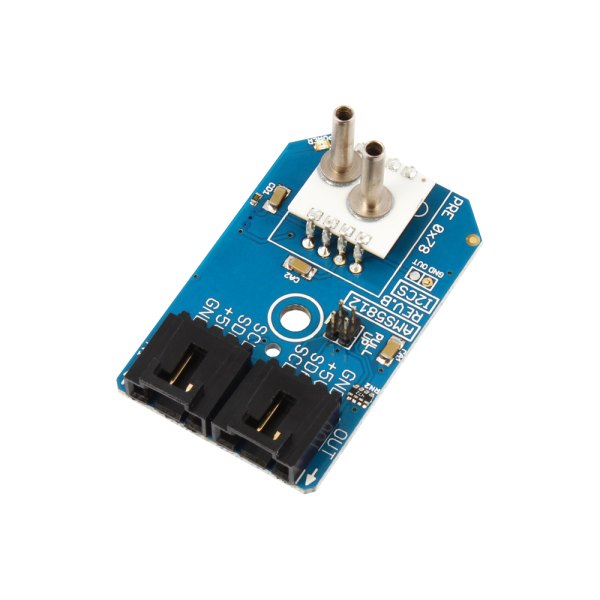

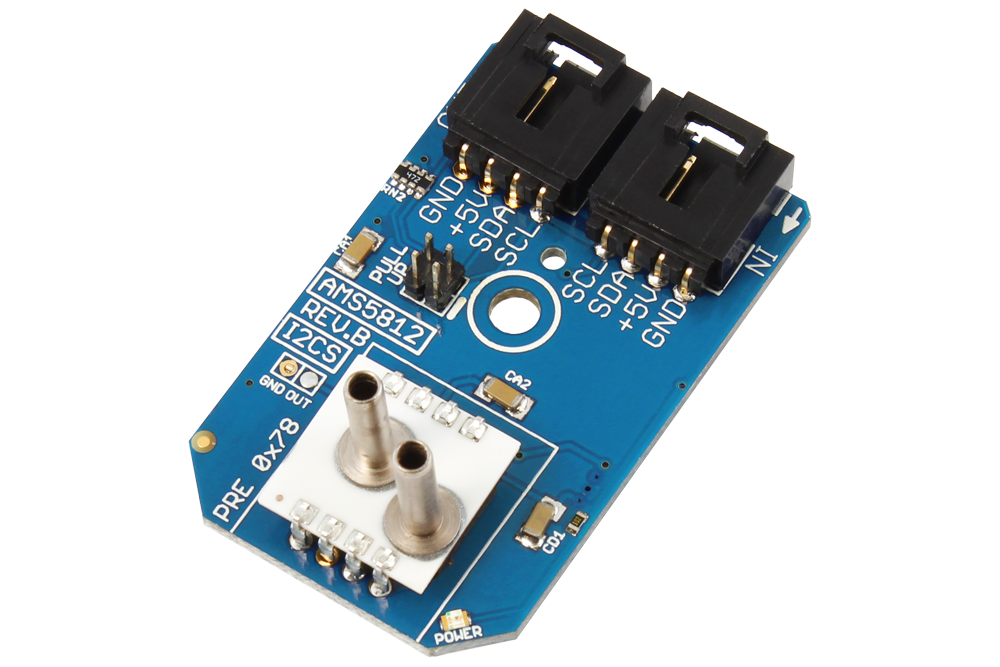

NCD PR3B-5 - 반대 방향에서 본 압력 포트와 커넥터 모습
반대 방향에서 본 압력 포트와 커넥터 모습

활용 분야

PR3B-5가 들어가는⁣ 유체 레벨·HVAC 설비

  • 유체 레벨 — 비부식성 유체의 레벨 측정
  • HVAC — 덕트와 공조기의 압력 감시
  • 의료 기기 — 장비 내부 압력 측정

사양

PR3B-5 사양과⁣ 0 ~ 0.30 PSI 표기

항목사양
품번PR3B-5
센서 칩AMS5812-0003-D
압력 범위0 ~ 20.68 mbar (0 ~ 0.30 PSI)
측정 방식한 방향 차압 (포트 1 > 포트 2)
출력디지털 I2C
센서 칩 출력아날로그 0.5 ~ 4.5 V
정확도 (25 °C)±1.0 %FSO (저압 등급)
파열 압력0.5 bar(7 PSI) 이상
보정 온도-25 ~ +85 °C
장기 안정성<0.5 %FSO/년
전체 오차±1.5 %FSO (-25 ~ +85 °C)
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
풀업 저항4.7K 점퍼
I2C 주소0x78 (두 번째 주소 설정 가능)
전원5 VDC
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-5와⁣ 같은 계열 모델

  • PR3B-1 — AMS5812-0000-D, 0 ~ 5.17 mbar(0 ~ 0.0725 PSI) 한 방향 차압
  • PR3B-2 — AMS5812-0001-D, 0 ~ 10.34 mbar(0 ~ 0.150 PSI) 한 방향 차압
  • PR3B-6 — AMS5812-0008-D, 0 ~ 55.16 mbar(0 ~ 0.80 PSI) 한 방향 차압
  • PR3B-7 — AMS5812-0015-D, 0 ~ 103.4 mbar(0 ~ 1.50 PSI) 한 방향 차압
  • PR3B-11 — AMS5812-0030-D, 0 ~ 206.8 mbar(0 ~ 3.0 PSI) 한 방향 차압
  • PR3B-12 — AMS5812-0050-D, 0 ~ 344.7 mbar(0 ~ 5 PSI) 한 방향 차압
  • PR3B-13 — AMS5812-0150-D, 0 ~ 1034 mbar(0 ~ 15.0 PSI) 한 방향 차압
  • PR3B-14 — AMS5812-0300-D, 0 ~ 2068 mbar(0 ~ 30.0 PSI) 한 방향 차압
  • PR3B-15 — AMS5812-0600-D, 0 ~ 4137 mbar(0 ~ 60.0 PSI) 한 방향 차압
  • PR3B-16 — AMS5812-1000-D, 0 ~ 6895 mbar(0 ~ 100.0 PSI) 한 방향 차압

관련 제품

PR3B-5 다음으로 보는⁣ 압력 센서 계열
