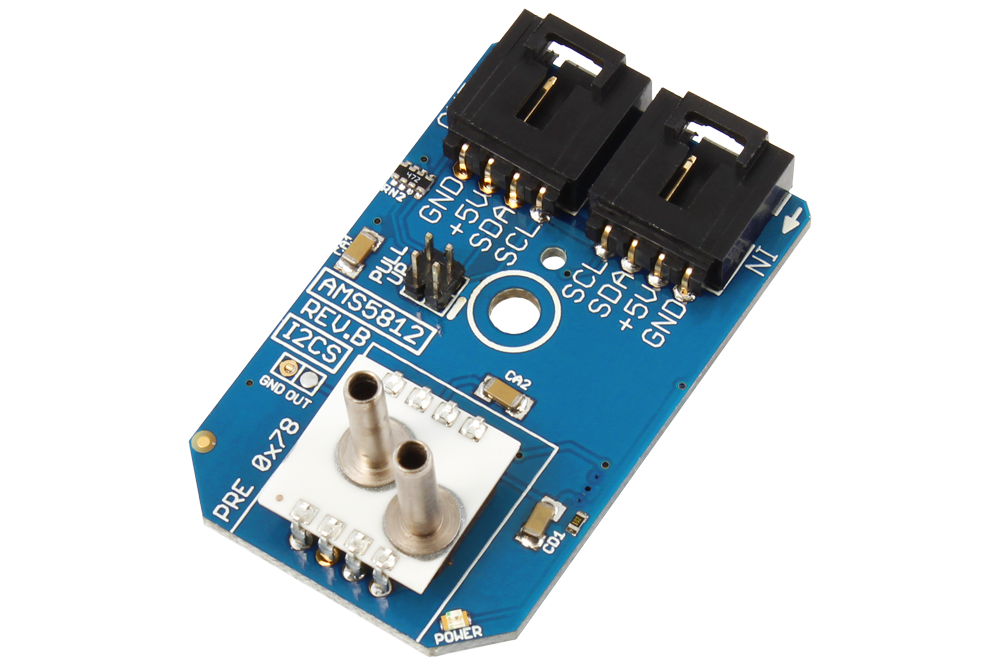

NCD PR3B-15 AMS5812-0600-D 증폭 압력 센서 0-4137 mbar 0 ~ 60.0 PSI I2C 미니 모듈

NCD PR3B-15 AMS5812-0600-D 증폭 압력 센서 0-4137 mbar 0 ~ 60.0 PSI I2C 미니 모듈

MODEL
PR3B-15
브랜드
NCD
제품 자료
제품문의 구매하기

4137 mbar까지⁣ 60 PSI 차압 측정

NCD PR3B-15 AMS5812-0600-D 차압(게이지) 압력 센서⁣ 품번 : PR3B-15⁣ 센서 칩 : AMS5812-0600-D⁣ 측정 방식 : 한 방향 차압 (포트 1 > 포트 2)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-15는 0 ~ 4137 mbar(0 ~ 60.0 PSI)를 디지털 값으로 읽는 차압(게이지) 센서 I2C 미니 모듈(Differential Pressure Sensor)입니다. 센서 칩은 AMS5812-0600-D이며 파열 압력은 15.5 bar(225 PSI)입니다. (주)테솔이 국내에 공식 공급합니다.

센서 칩은 아날로그 0.5 ~ 4.5 V 전압 출력도 갖추고 있어 0 mbar에서 0.5 V, 4137 mbar에서 4.5 V가 됩니다. 모듈 커넥터로는 I2C 디지털 값을 읽습니다.

0~4137

mbar 한 방향 차압

0~60.0

PSI

±0.5 %FSO

25 °C 정확도

-25~+85 °C

보정 · 보상 온도

제품 자료

연결 도면과⁣ 샘플 코드

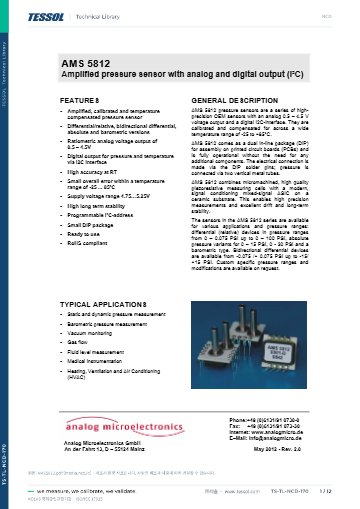

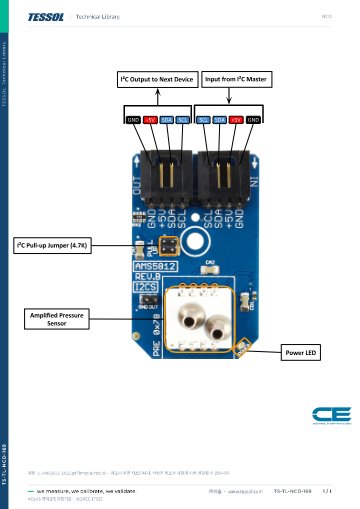

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

11종

압력 범위별 D형 모델

0-5.17 mbar

가장 작은 측정 범위

0-6895 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

사양

PR3B-15⁣ AMS5812-0600-D 사양표

항목사양
품번PR3B-15
센서 칩AMS5812-0600-D
압력 범위0 ~ 4137 mbar (0 ~ 60.0 PSI)
측정 방식한 방향 차압 (포트 1 > 포트 2)
출력디지털 I2C
센서 칩 출력아날로그 0.5 ~ 4.5 V
정확도 (25 °C)±0.5 %FSO (표준 등급)
보정 온도-25 ~ +85 °C
장기 안정성<0.5 %FSO/년
전체 오차±1.0 %FSO (-25 ~ +85 °C)
파열 압력15.5 bar(225 PSI)
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
전원5 VDC
풀업 저항4.7K 점퍼
I2C 주소0x78 (두 번째 주소 설정 가능)
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

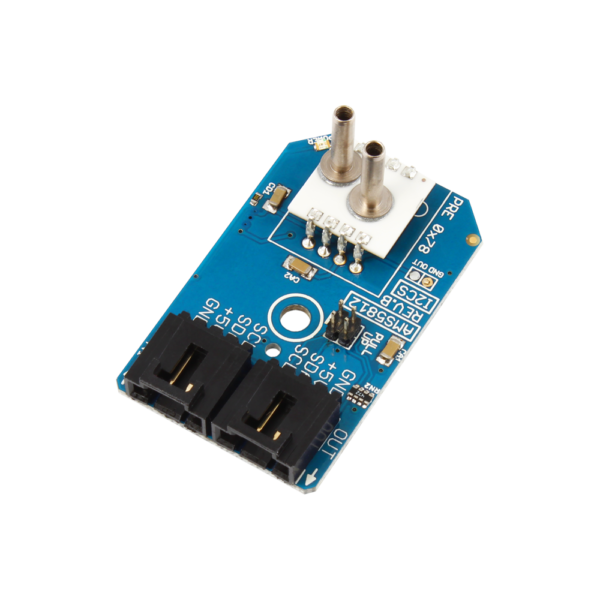

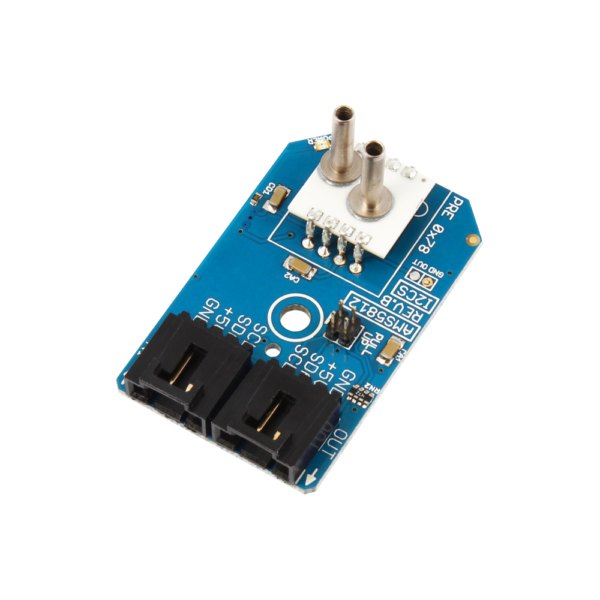

NCD PR3B-15 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

주소 설정

PR3B-15 I2C 주소⁣ 0x78 설정

PR3B-15의 기본 I2C 주소는 0x78입니다. 같은 버스에 두 대 이상 둘 때는 두 번째 주소를 공장 지정으로 주문하거나 USB 스타터 키트로 설정합니다.

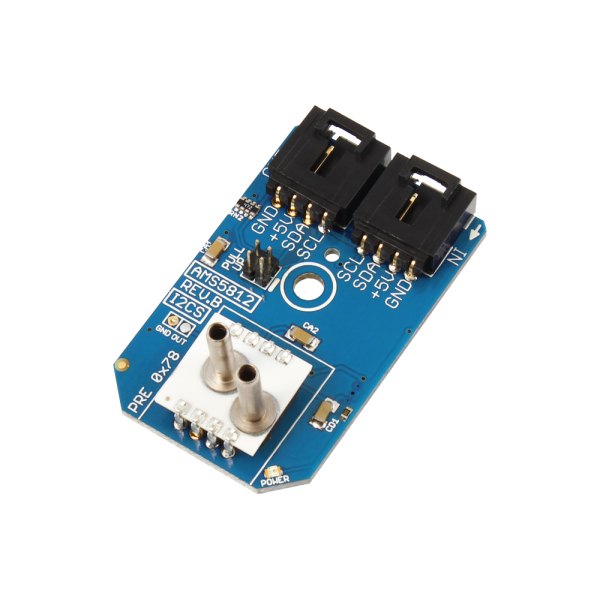

NCD PR3B-15 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

압력 포트

PR3B-15 압력 포트와⁣ 호스 연결

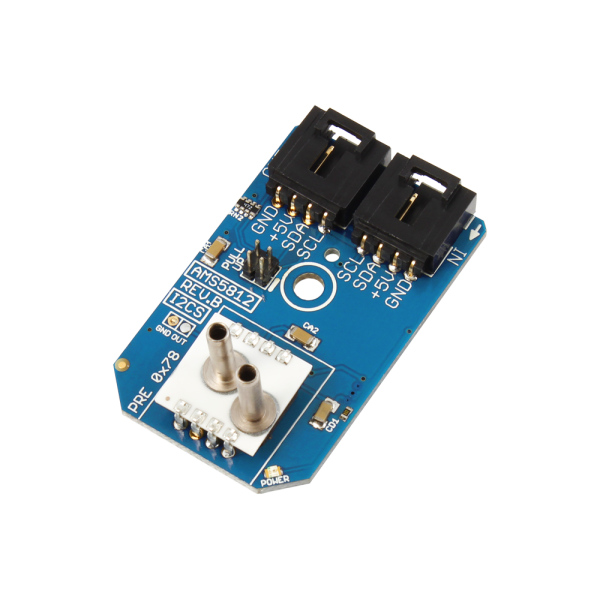

NCD PR3B-15 AMS5812-0600-D 증폭 압력 센서 0-4137 mbar 0 ~ 60.0 PSI I2C 미니 모듈 제품 사진

PR3B-15 튜브 연결과 압력 방향

PR3B-15의 호스 연결부는 수직 금속 튜브 2개입니다. 높은 쪽 압력은 포트 1, 낮은 쪽 압력은 포트 2에 연결합니다.

활용 분야

PR3B-15로 측정하는⁣ 유체 레벨·HVAC 압력

  • 유체 레벨 — 비부식성 유체의 레벨 측정
  • HVAC — 덕트와 공조기의 압력 감시
  • 의료 기기 — 장비 내부 압력 측정

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-15와⁣ 같은 계열 모델

  • PR3B-1 — AMS5812-0000-D, 0 ~ 5.17 mbar(0 ~ 0.0725 PSI) 한 방향 차압
  • PR3B-2 — AMS5812-0001-D, 0 ~ 10.34 mbar(0 ~ 0.150 PSI) 한 방향 차압
  • PR3B-5 — AMS5812-0003-D, 0 ~ 20.68 mbar(0 ~ 0.30 PSI) 한 방향 차압
  • PR3B-6 — AMS5812-0008-D, 0 ~ 55.16 mbar(0 ~ 0.80 PSI) 한 방향 차압
  • PR3B-7 — AMS5812-0015-D, 0 ~ 103.4 mbar(0 ~ 1.50 PSI) 한 방향 차압
  • PR3B-11 — AMS5812-0030-D, 0 ~ 206.8 mbar(0 ~ 3.0 PSI) 한 방향 차압
  • PR3B-12 — AMS5812-0050-D, 0 ~ 344.7 mbar(0 ~ 5 PSI) 한 방향 차압
  • PR3B-13 — AMS5812-0150-D, 0 ~ 1034 mbar(0 ~ 15.0 PSI) 한 방향 차압
  • PR3B-14 — AMS5812-0300-D, 0 ~ 2068 mbar(0 ~ 30.0 PSI) 한 방향 차압
  • PR3B-16 — AMS5812-1000-D, 0 ~ 6895 mbar(0 ~ 100.0 PSI) 한 방향 차압
