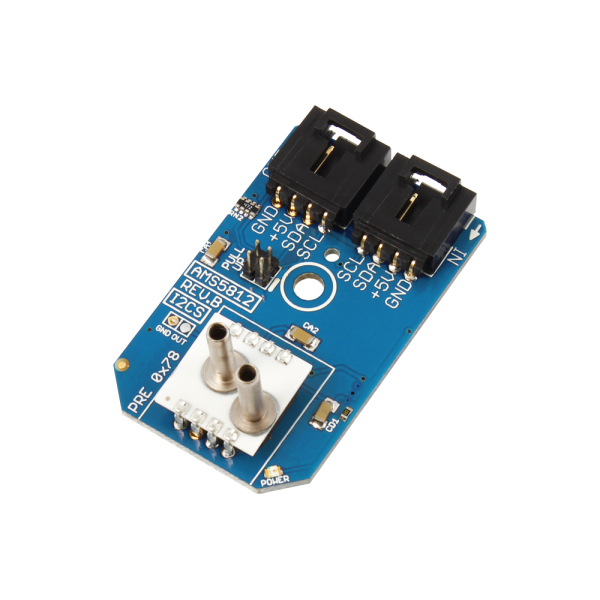

NCD PR3B-12 AMS5812-0050-D 증폭 압력 센서 0-344.7 mbar 0 ~ 5 PSI I2C 미니 모듈

NCD PR3B-12 AMS5812-0050-D 증폭 압력 센서 0-344.7 mbar 0 ~ 5 PSI I2C 미니 모듈

MODEL
PR3B-12
브랜드
NCD
제품 자료
제품문의 구매하기

344.7 mbar까지⁣ 5 PSI 차압 측정

NCD PR3B-12 AMS5812-0050-D 차압(게이지) 압력 센서⁣ 품번 : PR3B-12⁣ 센서 칩 : AMS5812-0050-D⁣ 압력 범위 : 0 ~ 344.7 mbar (0 ~ 5 PSI)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-12는 0 ~ 5 PSI(0 ~ 344.7 mbar) 범위를 증폭·온도 보상해 I2C로 출력하는 차압(게이지) 센서 미니 모듈(Differential Pressure Sensor)입니다. 센서 칩은 AMS5812-0050-D이며 파열 압력 5 bar(72 PSI) 그룹(0030·0050·0150 범위)에 속합니다. (주)테솔이 국내에 공식 공급합니다.

AMS5812-0050-D 전용 샘플 코드가 GitHub에 공개되어 있습니다. 25 °C 정확도는 ±0.5 %FSO이고 장기 안정성은 연 0.5 %FSO 미만입니다.

0~344.7

mbar 한 방향 차압

0~5

PSI

±0.5 %FSO

25 °C 정확도

5 bar

파열 압력

제품 자료

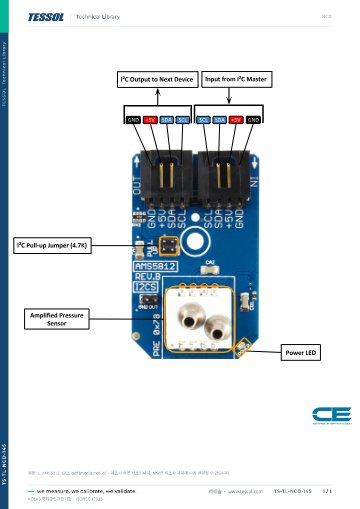

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

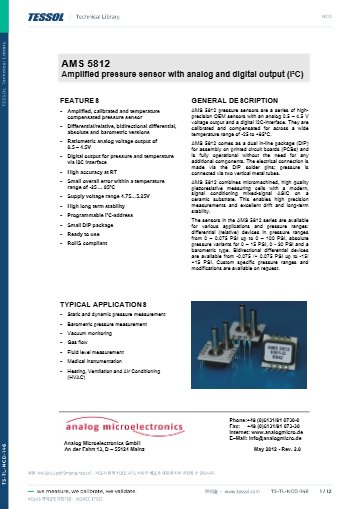

데이터시트와 도면

소프트웨어와 코드

11종

압력 범위별 D형 모델

0-5.17 mbar

가장 작은 측정 범위

0-6895 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

보정 온도

PR3B-12의 -25 ~ +85 °C⁣ 온도 보상

PR3B-12는 -25 ~ +85 °C에서 보정·보상되어 있고, 이 구간 전체 오차는 ±1.0 %FSO입니다. 25 °C에서는 ±0.5 %FSO입니다.

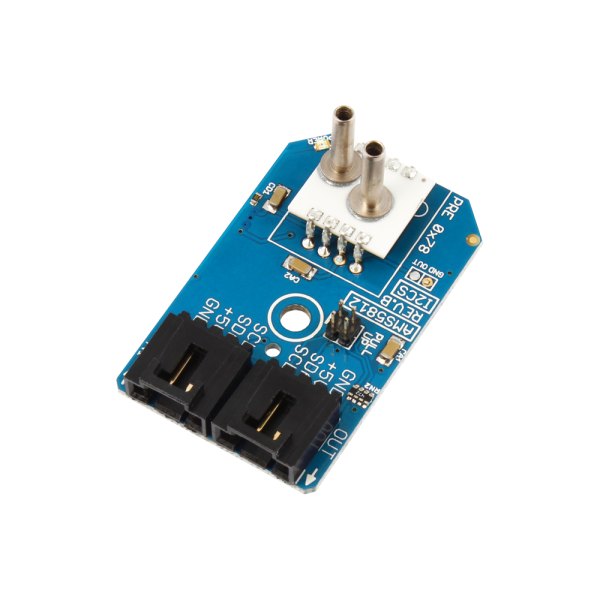

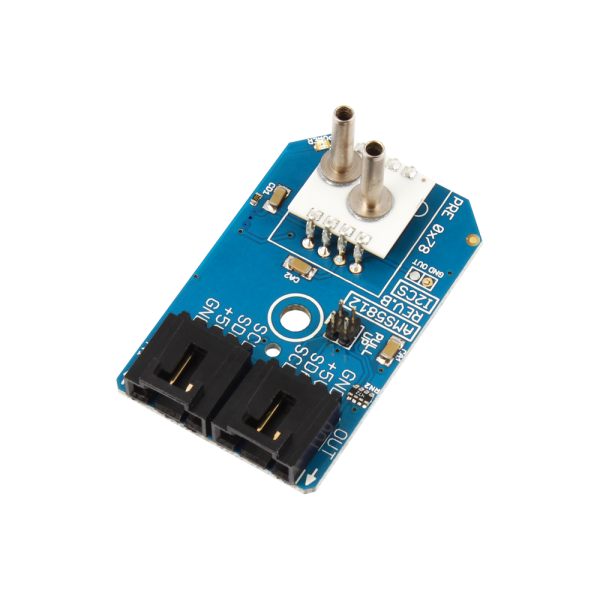

NCD PR3B-12 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

압력 포트

PR3B-12 압력 포트와⁣ 호스 연결

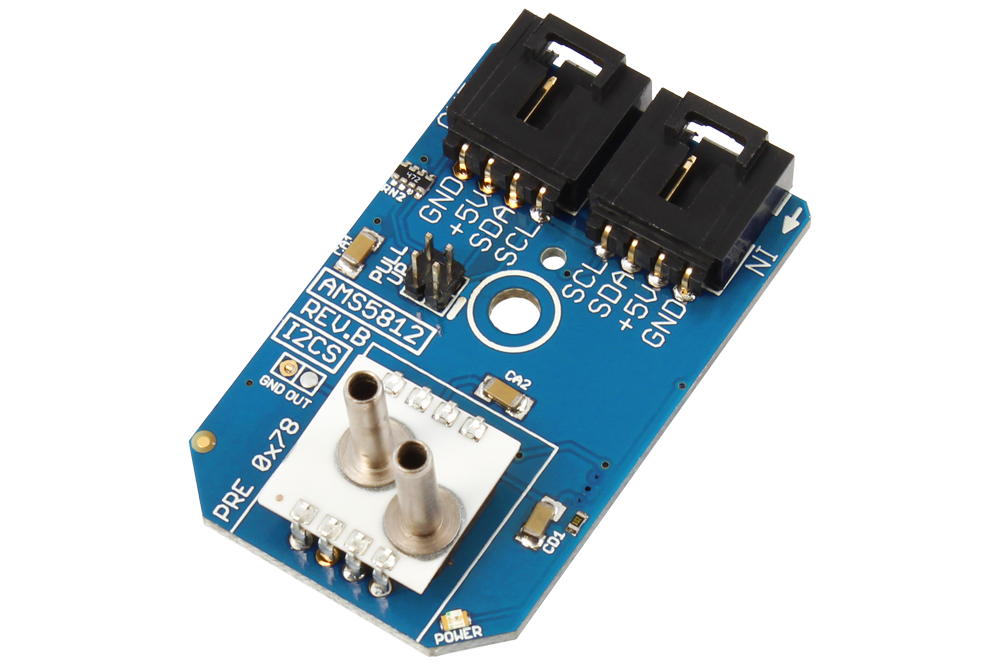

NCD PR3B-12 AMS5812-0050-D 증폭 압력 센서 0-344.7 mbar 0 ~ 5 PSI I2C 미니 모듈 제품 사진

PR3B-12 튜브 연결과 압력 방향

두 금속 튜브 가운데 포트 1은 건조한 가스 전용이고 포트 2는 비부식성 유체도 받습니다. PR3B-12는 포트 1 쪽 압력이 더 높을 때 값을 읽습니다.

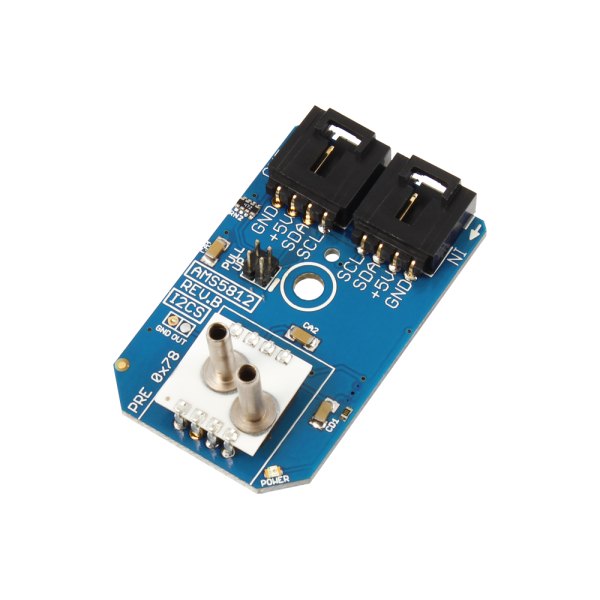

NCD PR3B-12 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

사양

PR3B-12⁣ AMS5812-0050-D 사양표

항목사양
품번PR3B-12
센서 칩AMS5812-0050-D
압력 범위0 ~ 344.7 mbar (0 ~ 5 PSI)
측정 방식한 방향 차압 (포트 1 > 포트 2)
출력디지털 I2C
센서 칩 출력아날로그 0.5 ~ 4.5 V
정확도 (25 °C)±0.5 %FSO (표준 등급)
파열 압력5 bar(72 PSI)
보정 온도-25 ~ +85 °C
전체 오차±1.0 %FSO (-25 ~ +85 °C)
장기 안정성<0.5 %FSO/년
전원5 VDC
I2C 주소0x78 (두 번째 주소 설정 가능)
풀업 저항4.7K 점퍼
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

활용 분야

PR3B-12로 측정하는⁣ 정압·동압·유체 레벨 압력

  • 정압·동압 — 배관과 덕트의 정압·동압 측정
  • 유체 레벨 — 유체 레벨 측정
  • 가스 유량 — 가스 라인의 흐름 측정

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-12와⁣ 같은 계열 모델

  • PR3B-1 — AMS5812-0000-D, 0 ~ 5.17 mbar(0 ~ 0.0725 PSI) 한 방향 차압
  • PR3B-2 — AMS5812-0001-D, 0 ~ 10.34 mbar(0 ~ 0.150 PSI) 한 방향 차압
  • PR3B-5 — AMS5812-0003-D, 0 ~ 20.68 mbar(0 ~ 0.30 PSI) 한 방향 차압
  • PR3B-6 — AMS5812-0008-D, 0 ~ 55.16 mbar(0 ~ 0.80 PSI) 한 방향 차압
  • PR3B-7 — AMS5812-0015-D, 0 ~ 103.4 mbar(0 ~ 1.50 PSI) 한 방향 차압
  • PR3B-11 — AMS5812-0030-D, 0 ~ 206.8 mbar(0 ~ 3.0 PSI) 한 방향 차압
  • PR3B-13 — AMS5812-0150-D, 0 ~ 1034 mbar(0 ~ 15.0 PSI) 한 방향 차압
  • PR3B-14 — AMS5812-0300-D, 0 ~ 2068 mbar(0 ~ 30.0 PSI) 한 방향 차압
  • PR3B-15 — AMS5812-0600-D, 0 ~ 4137 mbar(0 ~ 60.0 PSI) 한 방향 차압
  • PR3B-16 — AMS5812-1000-D, 0 ~ 6895 mbar(0 ~ 100.0 PSI) 한 방향 차압
