두 포트의 압력 차를
디지털 값으로 출력하는 차압 센서

NCD AMS5812 D형 차압(게이지) 압력 I2C 미니 모듈

견적 받기

NCD 국내 정식 공급 파트너

NCD AMS5812 D형은 포트 간 압력 차이를 증폭 및 온도 보상 후 I2C 디지털 값으로 출력하는 차압(게이지) 압력 센서 I2C 미니 모듈(Differential Pressure Sensor)로, 0-5.17 mbar부터 0-6895 mbar까지 11개 범위로 구성됩니다.

상온 고정밀과 장기 안정성을 갖춘 센서 소자를 -25 ~ +85 °C에서 보정하고 보상하므로 HVAC 차압, 가스 유량, 진공 감시 같은 낮은 압력 측정을 호스트 보드에서 바로 처리합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

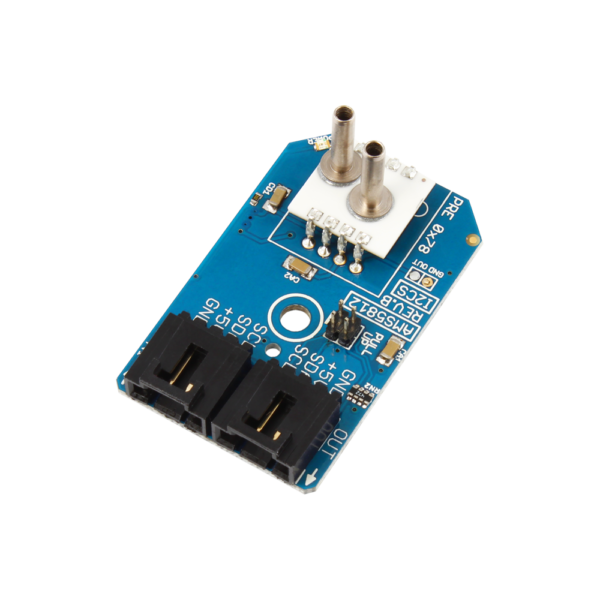

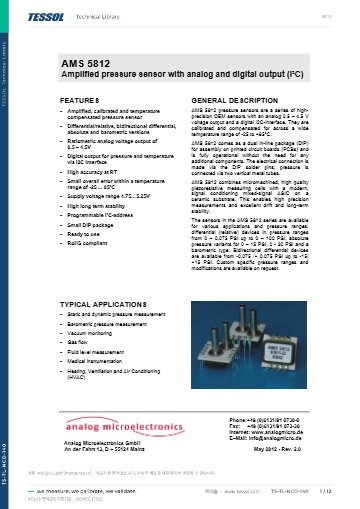

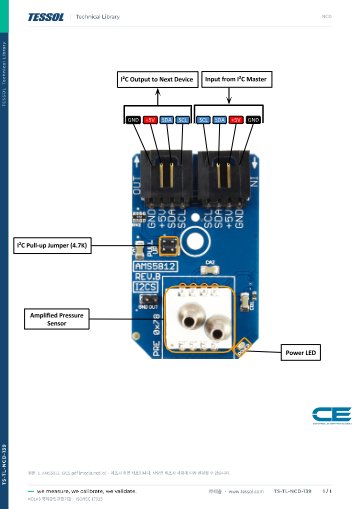

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

11종

압력 범위별 D형 모델

0-5.17 mbar

가장 작은 측정 범위

0-6895 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

특징

증폭과 보정을
모듈 안에서 처리

핵심 특징현장에서 달라지는 점
증폭·보정·온도 보상신호 처리가 모듈 안에서 끝나므로 별도 증폭 회로 없이 호스트가 디지털 압력 값을 곧바로 읽습니다.
-25 ~ +85 °C 보정 범위설치 환경의 온도가 달라져도 보상된 값을 읽으므로 계절에 따른 보정 작업이 줄어듭니다.
상온 고정밀과 장기 안정성장기 가동하는 감시 장비에서 영점 재조정 주기를 늘립니다.
수직 금속 튜브 2개두 포트에 튜브를 꽂아 차압을 측정하므로 배관 연결이 간단합니다.
4핀 플러그 연결납땜 없이 I2C 버스에 연결해 시험용 구성 변경이 빠릅니다.
프로그래밍 가능한 I2C 주소같은 버스에 여러 대를 연결할 때 주소를 구분해 지정합니다.

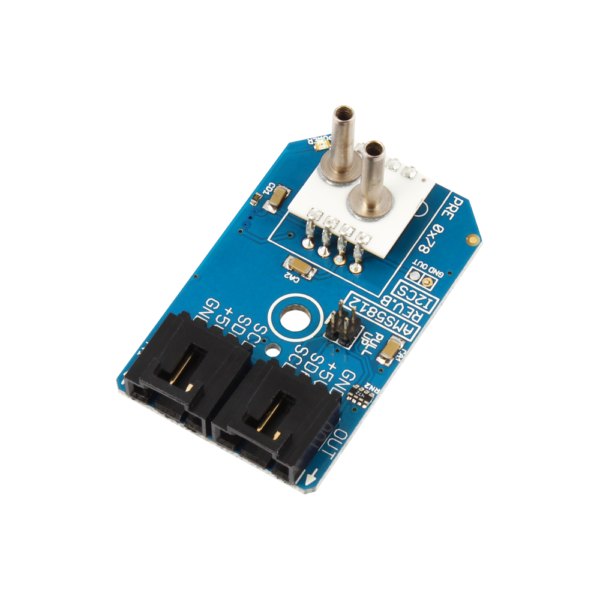

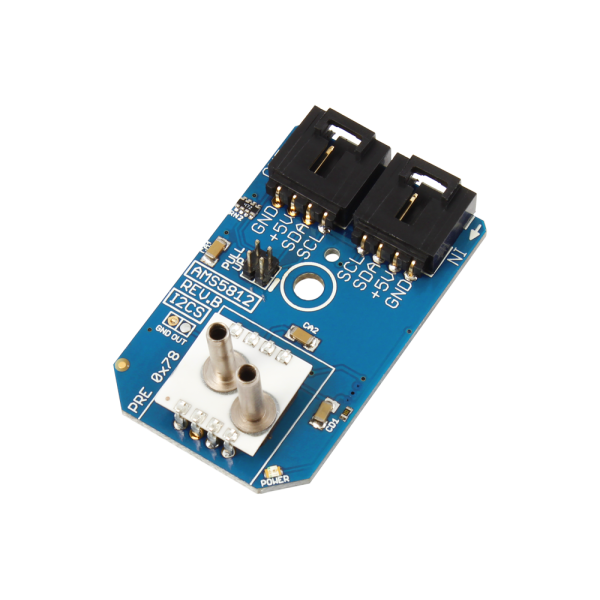

NCD PR3B-11 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

범위 선택

측정 최댓값에 맞는
범위 고르는 법

범위는 측정할 최대 압력보다 조금 넓은 모델을 선택합니다. 같은 D형이라도 PR3B-1은 0-5.17 mbar, PR3B-16은 0-6895 mbar이므로 1,000배 이상 차이가 나며, 범위가 작을수록 미세한 차압을 세밀하게 구분합니다.

압력 포트

D형 포트의
매체와 튜브 연결

차압 포트에 연결하는 매체

차압 측정에서는 두 포트 모두 수직 금속 튜브에 호스를 끼워 연결합니다. 포트 1에는 청정 건조 가스, 포트 2에는 비부식성 유체나 가스를 연결해야 하므로 측정 대상 매체가 이 조건에 맞는지 설치 전에 확인하세요.

사양

D형 11개 모델
압력 범위 사양

항목부품번호압력 범위 (mbar)압력 범위 (PSI)종류
PR3B-1AMS5812-0000-D0-5.17 mbar0 to 0.0725 PSI차압(게이지)
PR3B-2AMS5812-0001-D0-10.34 mbar0 to 0.150 PSI차압(게이지)
PR3B-5AMS5812-0003-D0-20.68 mbar0 to 0.30 PSI차압(게이지)
PR3B-6AMS5812-0008-D0-55.16 mbar0 to 0.80 PSI차압(게이지)
PR3B-7AMS5812-0015-D0-103.4 mbar0 to 1.50 PSI차압(게이지)
PR3B-11AMS5812-0030-D0-206.8 mbar0 to 3.0 PSI차압(게이지)
PR3B-12AMS5812-0050-D0-344.7 mbar0 to 5 PSI차압(게이지)
PR3B-13AMS5812-0150-D0-1034 mbar0 to 15.0 PSI차압(게이지)
PR3B-14AMS5812-0300-D0-2068 mbar0 to 30.0 PSI차압(게이지)
PR3B-15AMS5812-0600-D0-4137 mbar0 to 60.0 PSI차압(게이지)
PR3B-16AMS5812-1000-D0-6895 mbar0 to 100.0 PSI차압(게이지)

시리즈 공통 사양

항목사양
출력디지털 I2C
신호 처리증폭 · 보정 · 온도 보상
보정 · 보상 온도-25 ~ +85 °C
정확도상온 고정밀 · 장기 안정성 (수치 미공개)
동작 전원5 VDC
인터페이스4핀 I2C 미니 모듈 커넥터
I2C 주소프로그래밍 가능
압력 연결수직 금속 튜브 2개
압력 포트 사용 매체포트 1은 깨끗하고 건조한 가스에 사용하며 알칼리성이나 산성 액체는 센서를 손상시킵니다. 포트 2는 실리콘, 파이렉스, RTV 실리콘 고무에 비부식성인 유체와 가스에 사용합니다.
포함 케이블3인치(76 mm) 4선 I2C 케이블
풀업 저항온보드 4.7K 점퍼 선택형
호환 호스트(별매 쉴드·어댑터)Arduino Micro·Nano·Uno·Due, Banana Pi, BeagleBone, Bluz(전원 포함), C.H.I.P., NodeMCU ESP8266, Adafruit Huzzah ESP8266, Particle Photon·Electron, Onion Omega, PyCom WiPy·WiPy2·LoPy, Raspberry Pi·Pi 2/3·Pi Zero, USB-I2C 컨버터, BridgeX5 시리즈 컨트롤러

활용 분야

저압 차압을
측정하는 현장

  • HVAC 차압 — 공조 설비의 필터 전후나 덕트 간 압력 차이를 읽습니다.
  • 가스 유량 — 차압으로 가스 흐름 상태를 파악합니다.
  • 진공 감시 — 작은 압력 변화를 감시합니다.
  • 의료 기기 — 의료 기기의 압력 측정에 사용합니다.

선택 가이드

압력 종류에 맞는
형식 선택

이럴 때 (측정 조건)권장 형식선택 이유
한 방향 차압을 읽을 때D형(이 페이지)0을 기준으로 한 방향 차압을 읽습니다.
양압과 음압을 함께 읽을 때DB형0을 가운데 두고 양방향 압력을 읽습니다.
진공 기준 절대압이나 대기압을 읽을 때A · B형절대압(A)과 대기압 범위(B)를 읽습니다.

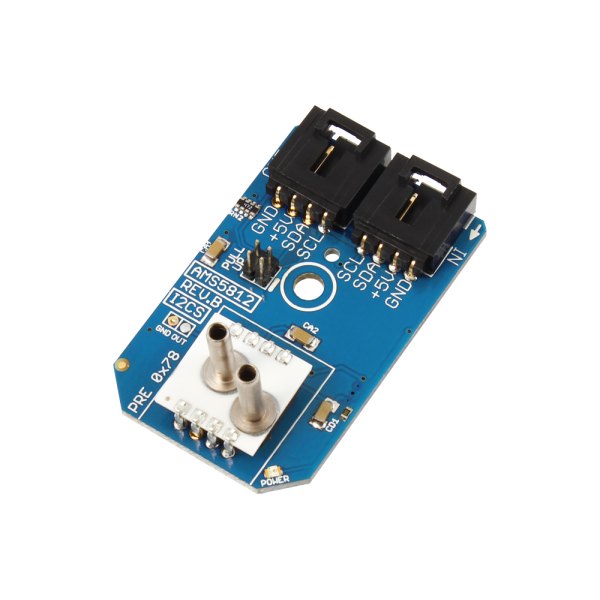

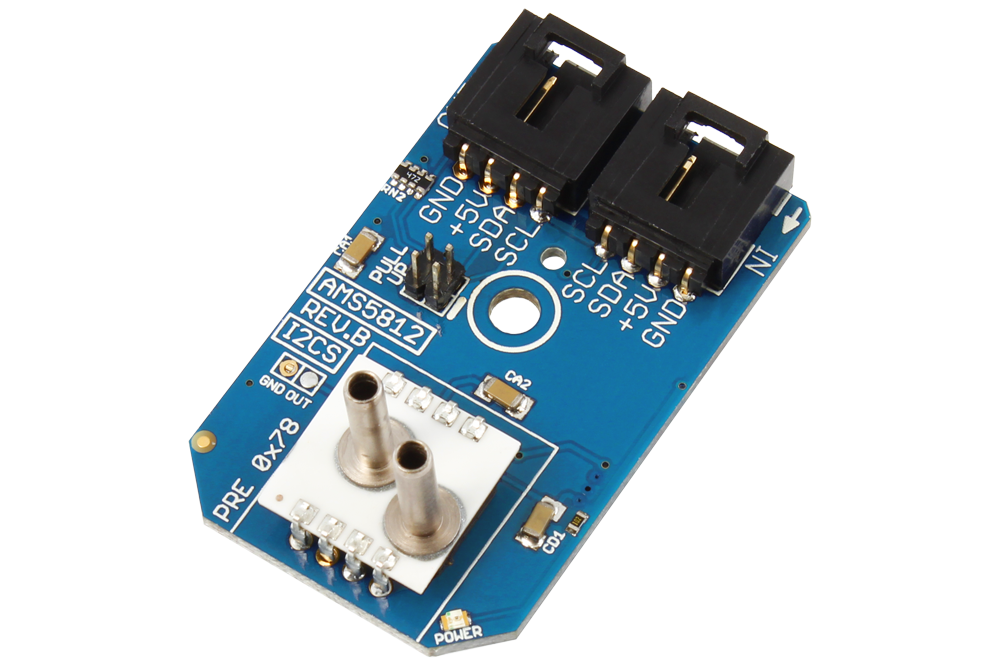

NCD PR3B-11 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

구성·옵션

D형 포함 구성과
별매 품목

구분내용
포함 구성3인치(76 mm) 4선 I2C 케이블
별매NCD I2C 쉴드 · 어댑터
옵션압력 범위 11종
NCD 스토어 품번PR3B-1 · 2 · 5 · 6 · 7 · 11 · 12 · 13 · 14 · 15 · 16
