6895 mbar까지⁣ D형 최대 범위

NCD PR3B-16 AMS5812-1000-D 차압(게이지) 압력 센서⁣ 품번 : PR3B-16⁣ 센서 칩 : AMS5812-1000-D⁣ 측정 방식 : 한 방향 차압 (포트 1 > 포트 2)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-16은 0 ~ 100.0 PSI(0 ~ 6895 mbar) 범위를 증폭·온도 보상해 I2C로 출력하는 차압(게이지) 센서 미니 모듈(Differential Pressure Sensor)입니다. 센서 칩은 AMS5812-1000-D이며 D형 11종 가운데 상한이 가장 높습니다. (주)테솔이 국내에 공식 공급합니다.

파열 압력은 15.5 bar(225 PSI)이고 25 °C 정확도는 ±0.5 %FSO입니다. 장기 안정성은 연 0.5 %FSO 미만입니다.

0~6895

mbar 한 방향 차압

0~100.0

PSI

±0.5 %FSO

25 °C 정확도

15.5 bar

파열 압력

제품 자료

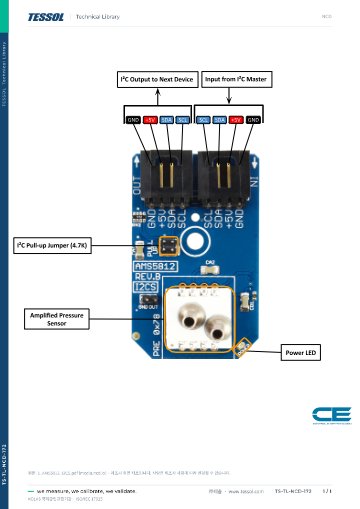

연결 도면과⁣ 샘플 코드

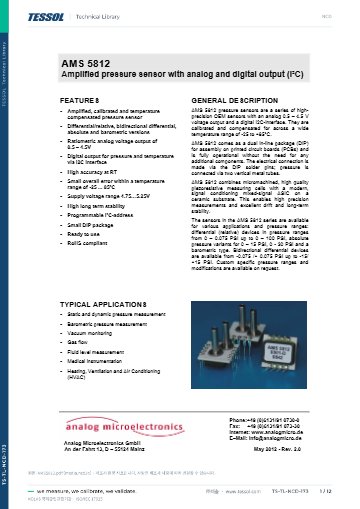

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

11종

압력 범위별 D형 모델

0-5.17 mbar

가장 작은 측정 범위

0-6895 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

압력 포트

PR3B-16⁣ 튜브 포트 구성

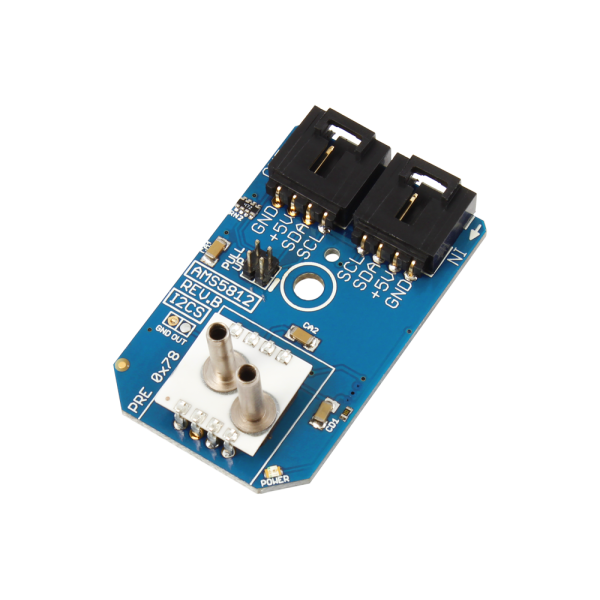

NCD PR3B-16 AMS5812-1000-D 증폭 압력 센서 0-6895 mbar 0 ~ 100.0 PSI I2C 미니 모듈 제품 사진

PR3B-16 호스 연결 위치

PR3B-16의 두 금속 튜브에 호스를 끼울 때는 높은 쪽 압력을 포트 1에 둡니다. 알칼리성이나 산성 액체는 포트 1에 닿지 않게 하세요.

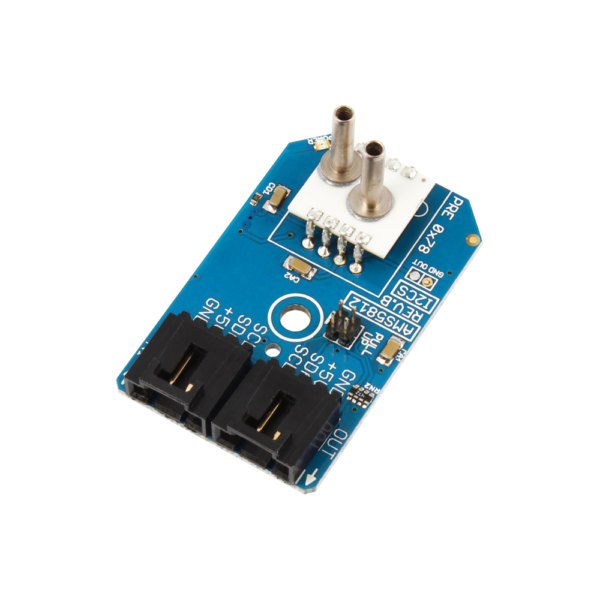

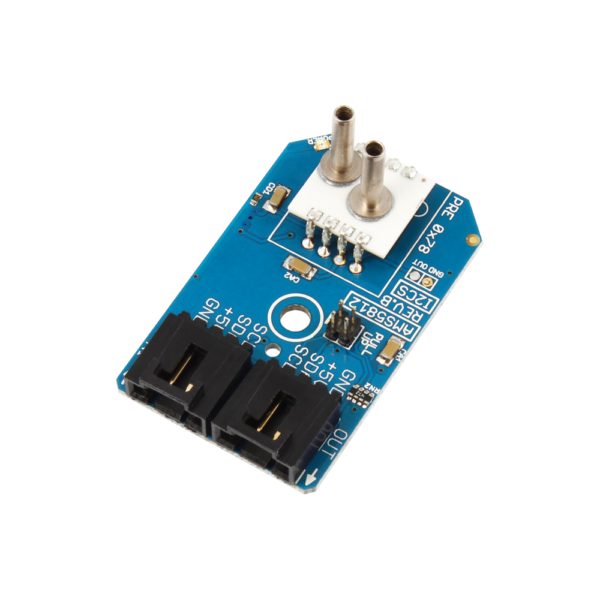

NCD PR3B-16 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

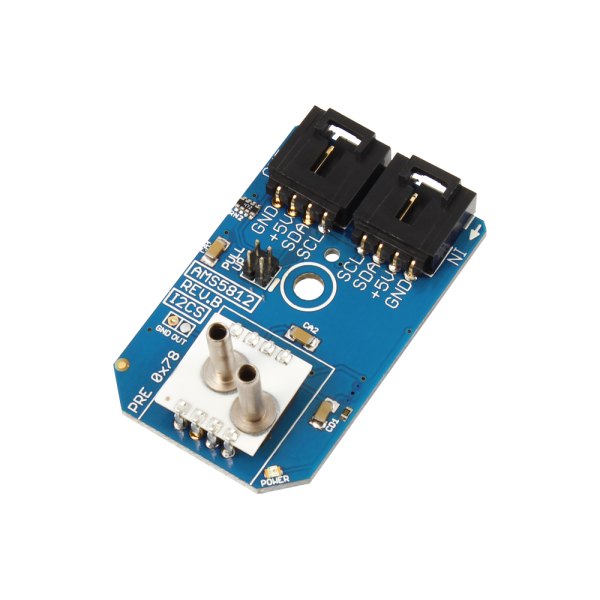

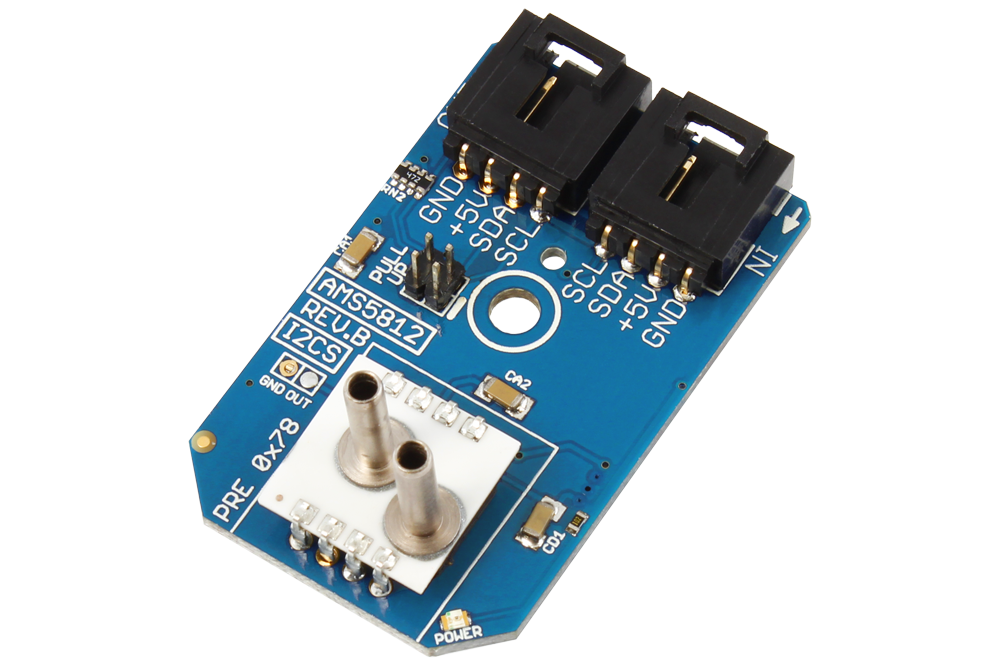

NCD PR3B-16 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

포트 매체

PR3B-16 포트 1과⁣ 포트 2 매체 조건

PR3B-16의 포트 1에는 실리콘·RTV 실리콘 고무·금을 부식시키지 않는 깨끗하고 건조한 가스만 연결하세요. 포트 2에는 실리콘·파이렉스·RTV 실리콘 고무에 비부식성인 유체와 가스를 연결할 수 있습니다.

활용 분야

PR3B-16 활용 분야⁣ 의료 기기·정압·동압

  • 의료 기기 — 의료 장비의 압력 측정
  • 정압·동압 — 배관과 덕트의 정압·동압 측정
  • HVAC — 덕트와 공조기의 압력 감시

사양

AMS5812-1000-D⁣ PR3B-16 사양

항목사양
품번PR3B-16
센서 칩AMS5812-1000-D
압력 범위0 ~ 6895 mbar (0 ~ 100.0 PSI)
측정 방식한 방향 차압 (포트 1 > 포트 2)
출력디지털 I2C
센서 칩 출력아날로그 0.5 ~ 4.5 V
정확도 (25 °C)±0.5 %FSO (표준 등급)
장기 안정성<0.5 %FSO/년
전체 오차±1.0 %FSO (-25 ~ +85 °C)
보정 온도-25 ~ +85 °C
파열 압력15.5 bar(225 PSI)
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
풀업 저항4.7K 점퍼
I2C 주소0x78 (두 번째 주소 설정 가능)
전원5 VDC
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-16과⁣ 같은 계열 모델

  • PR3B-1 — AMS5812-0000-D, 0 ~ 5.17 mbar(0 ~ 0.0725 PSI) 한 방향 차압
  • PR3B-2 — AMS5812-0001-D, 0 ~ 10.34 mbar(0 ~ 0.150 PSI) 한 방향 차압
  • PR3B-5 — AMS5812-0003-D, 0 ~ 20.68 mbar(0 ~ 0.30 PSI) 한 방향 차압
  • PR3B-6 — AMS5812-0008-D, 0 ~ 55.16 mbar(0 ~ 0.80 PSI) 한 방향 차압
  • PR3B-7 — AMS5812-0015-D, 0 ~ 103.4 mbar(0 ~ 1.50 PSI) 한 방향 차압
  • PR3B-11 — AMS5812-0030-D, 0 ~ 206.8 mbar(0 ~ 3.0 PSI) 한 방향 차압
  • PR3B-12 — AMS5812-0050-D, 0 ~ 344.7 mbar(0 ~ 5 PSI) 한 방향 차압
  • PR3B-13 — AMS5812-0150-D, 0 ~ 1034 mbar(0 ~ 15.0 PSI) 한 방향 차압
  • PR3B-14 — AMS5812-0300-D, 0 ~ 2068 mbar(0 ~ 30.0 PSI) 한 방향 차압
  • PR3B-15 — AMS5812-0600-D, 0 ~ 4137 mbar(0 ~ 60.0 PSI) 한 방향 차압
