NCD PR3B-13 AMS5812-0150-D 증폭 압력 센서 0-1034 mbar 0 ~ 15.0 PSI I2C 미니 모듈

NCD PR3B-13 AMS5812-0150-D 증폭 압력 센서 0-1034 mbar 0 ~ 15.0 PSI I2C 미니 모듈

MODEL
PR3B-13
브랜드
NCD
제품 자료
제품문의 구매하기

1034 mbar까지⁣ 15 PSI 차압 측정

NCD PR3B-13 AMS5812-0150-D 차압(게이지) 압력 센서⁣ 품번 : PR3B-13⁣ 센서 칩 : AMS5812-0150-D⁣ 측정 방식 : 한 방향 차압 (포트 1 > 포트 2)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR3B-13은 0 ~ 1034 mbar(0 ~ 15.0 PSI) 측정 범위를 갖춘 차압(게이지) 센서 I2C 미니 모듈(Differential Pressure Sensor)입니다. 센서 칩은 AMS5812-0150-D이며 파열 압력이 5 bar인 D형 그룹(0030·0050·0150)에서 범위가 가장 넓습니다. (주)테솔이 국내에 공식 공급합니다.

파열 압력은 5 bar(72 PSI)이고 25 °C 정확도는 ±0.5 %FSO입니다. I2C 기본 주소는 0x78입니다.

0~1034

mbar 한 방향 차압

0~15.0

PSI

±0.5 %FSO

25 °C 정확도

-25~+85 °C

보정 · 보상 온도

제품 자료

연결 도면과⁣ 샘플 코드

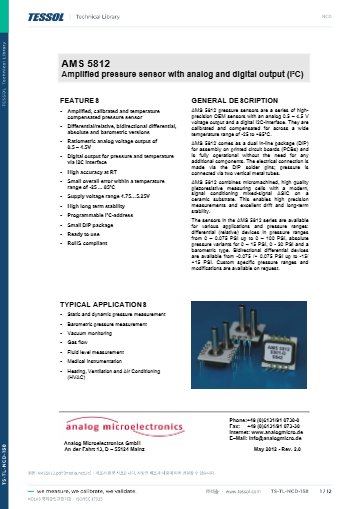

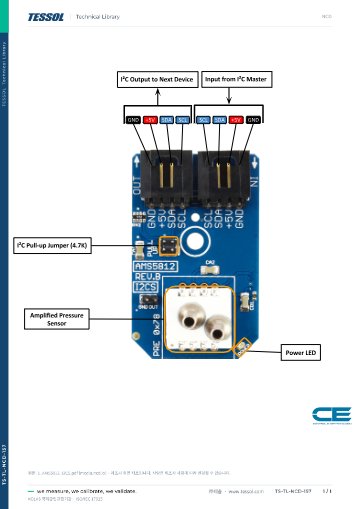

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

11종

압력 범위별 D형 모델

0-5.17 mbar

가장 작은 측정 범위

0-6895 mbar

가장 큰 측정 범위

5 VDC

4핀 I2C 미니 모듈 전원

사양

AMS5812-0150-D⁣ PR3B-13 사양

항목사양
품번PR3B-13
센서 칩AMS5812-0150-D
압력 범위0 ~ 1034 mbar (0 ~ 15.0 PSI)
측정 방식한 방향 차압 (포트 1 > 포트 2)
출력디지털 I2C
센서 칩 출력아날로그 0.5 ~ 4.5 V
풀업 저항4.7K 점퍼
I2C 주소0x78 (두 번째 주소 설정 가능)
전원5 VDC
압력 연결금속 튜브 2개
포트 1건조 가스 전용
포트 2비부식성 유체·가스
정확도 (25 °C)±0.5 %FSO (표준 등급)
전체 오차±1.0 %FSO (-25 ~ +85 °C)
보정 온도-25 ~ +85 °C
파열 압력5 bar(72 PSI)
장기 안정성<0.5 %FSO/년
포함 품목I2C 케이블
별매I2C 쉴드·어댑터

측정 방향

PR3B-13 포트 1 기준⁣ 한 방향 차압

PR3B-13은 포트 1 압력이 포트 2보다 높은 조건에서 측정합니다. 같은 1034 mbar 범위에서 양쪽 방향이 모두 필요하면 DB형 PR3B-19를 검토하세요.

압력 포트

PR3B-13⁣ 튜브 포트 구성

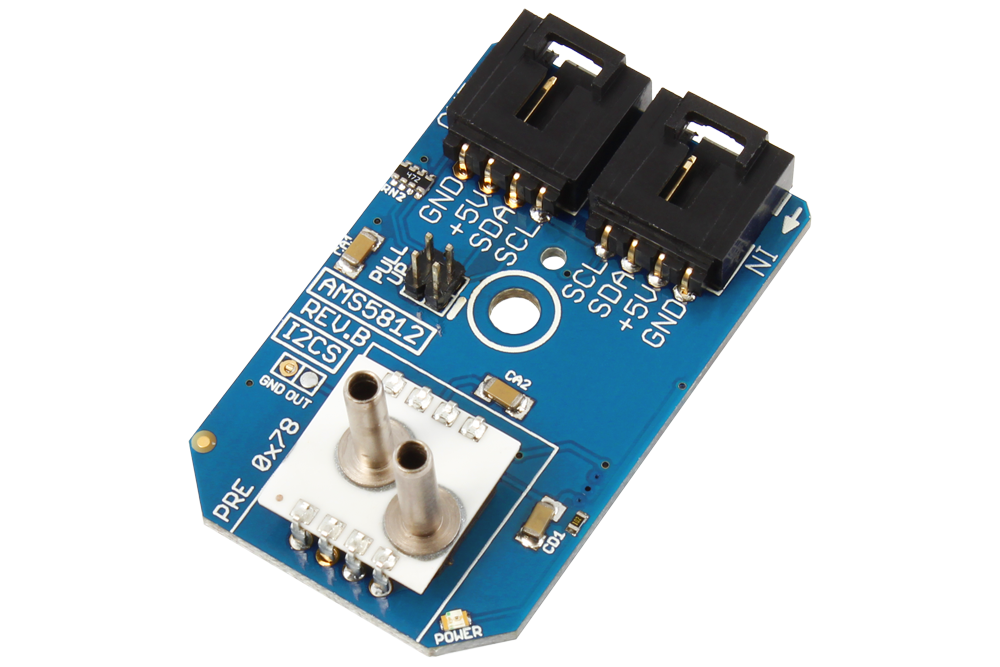

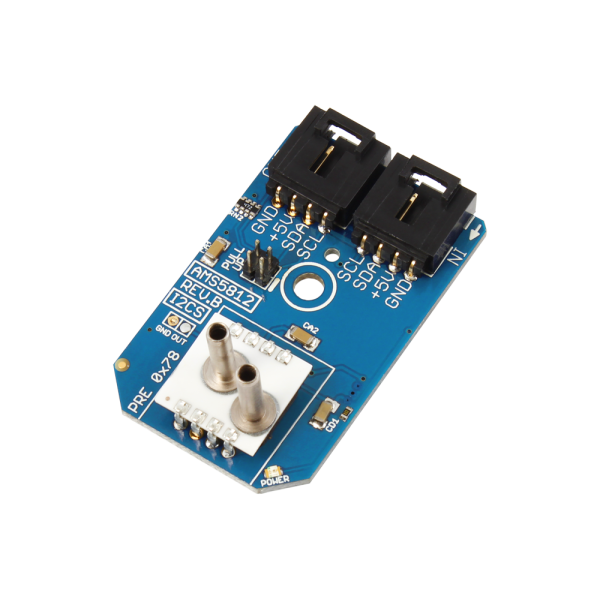

NCD PR3B-13 AMS5812-0150-D 증폭 압력 센서 0-1034 mbar 0 ~ 15.0 PSI I2C 미니 모듈 제품 사진

PR3B-13 호스 연결 위치

압력은 수직 금속 튜브 2개에 호스를 끼워 연결합니다. PR3B-13은 포트 1 압력이 포트 2보다 높은 조건에서 측정하며, 포트 1에는 깨끗하고 건조한 가스만 연결하세요.

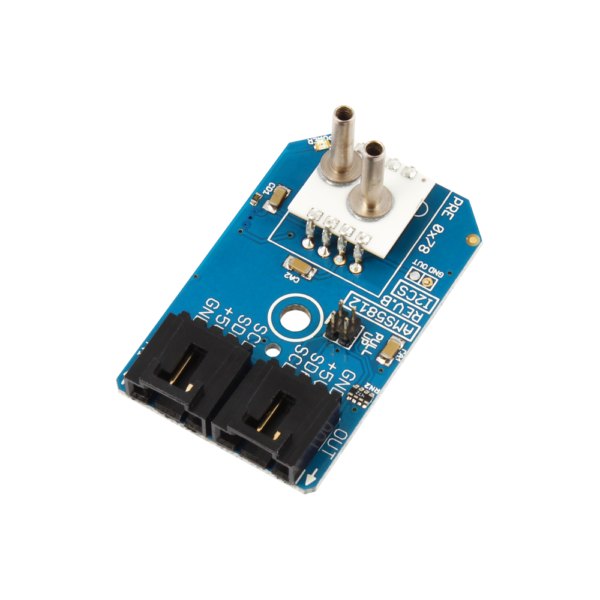

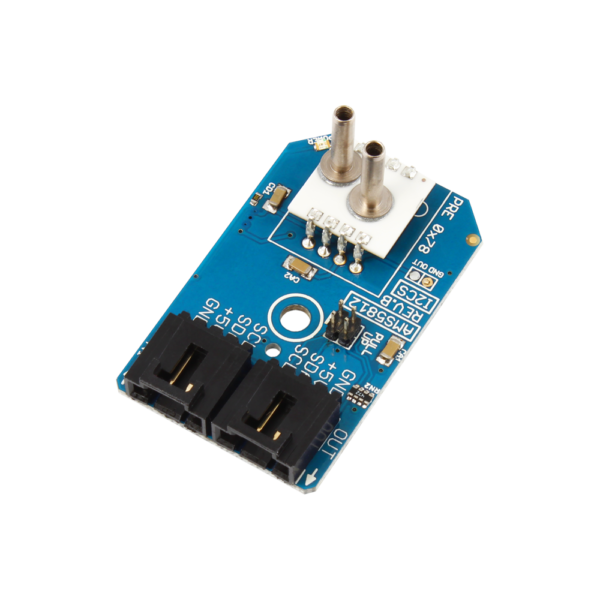

NCD PR3B-13 - 압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈
압력 포트 노즐과 I2C 커넥터가 보이는 압력 센서 모듈

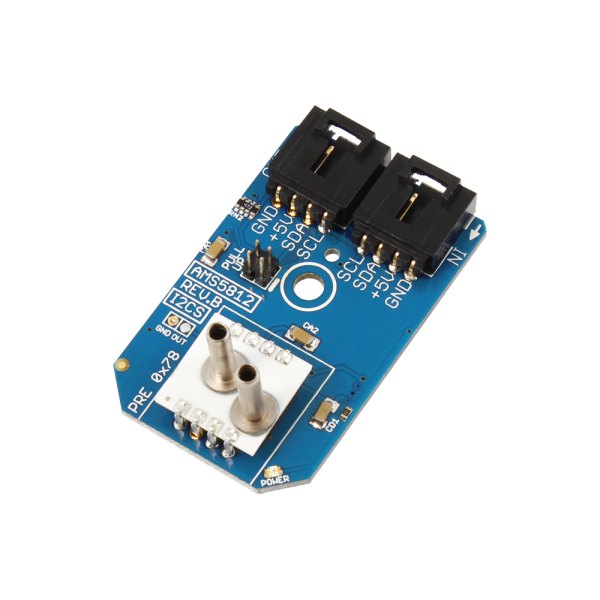

NCD PR3B-13 - 커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습
커넥터가 위쪽에 있는 압력 센서 미니 모듈 모습

활용 분야

PR3B-13 활용 분야⁣ HVAC·가스 유량

  • HVAC — 덕트와 공조기의 압력 감시
  • 가스 유량 — 가스 라인의 흐름 측정
  • 정압·동압 — 정압과 동압 측정

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR3B-13과⁣ 같은 계열 모델

  • PR3B-1 — AMS5812-0000-D, 0 ~ 5.17 mbar(0 ~ 0.0725 PSI) 한 방향 차압
  • PR3B-2 — AMS5812-0001-D, 0 ~ 10.34 mbar(0 ~ 0.150 PSI) 한 방향 차압
  • PR3B-5 — AMS5812-0003-D, 0 ~ 20.68 mbar(0 ~ 0.30 PSI) 한 방향 차압
  • PR3B-6 — AMS5812-0008-D, 0 ~ 55.16 mbar(0 ~ 0.80 PSI) 한 방향 차압
  • PR3B-7 — AMS5812-0015-D, 0 ~ 103.4 mbar(0 ~ 1.50 PSI) 한 방향 차압
  • PR3B-11 — AMS5812-0030-D, 0 ~ 206.8 mbar(0 ~ 3.0 PSI) 한 방향 차압
  • PR3B-12 — AMS5812-0050-D, 0 ~ 344.7 mbar(0 ~ 5 PSI) 한 방향 차압
  • PR3B-14 — AMS5812-0300-D, 0 ~ 2068 mbar(0 ~ 30.0 PSI) 한 방향 차압
  • PR3B-15 — AMS5812-0600-D, 0 ~ 4137 mbar(0 ~ 60.0 PSI) 한 방향 차압
  • PR3B-16 — AMS5812-1000-D, 0 ~ 6895 mbar(0 ~ 100.0 PSI) 한 방향 차압
