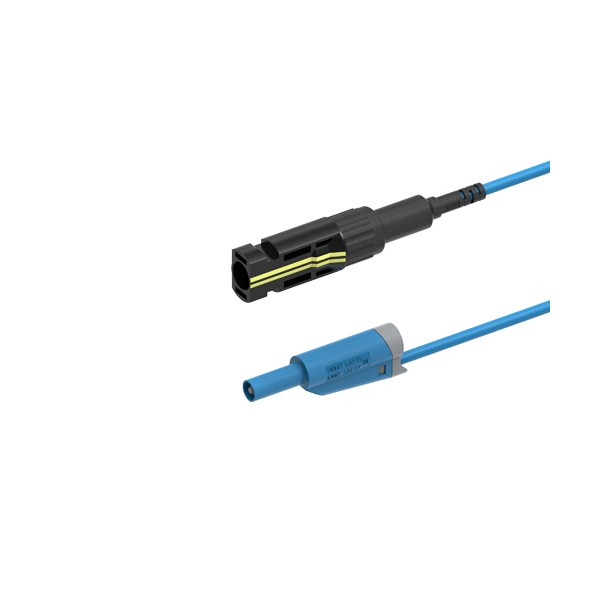

Electro-PJP 2712-PV4M은 MC4형 PV 수(M) 커넥터에 Ø4mm 스택형 안전 바나나 플러그를 단 PV 테스트 리드입니다. 정격 전압은 1000 V CAT III이고 전류는 20 A입니다. (주)테솔이 국내에 공식 공급합니다.
절연부는 PP-PPO, 접점은 금도금 황동입니다. 한 포장에 10개가 들어 있습니다.
구성

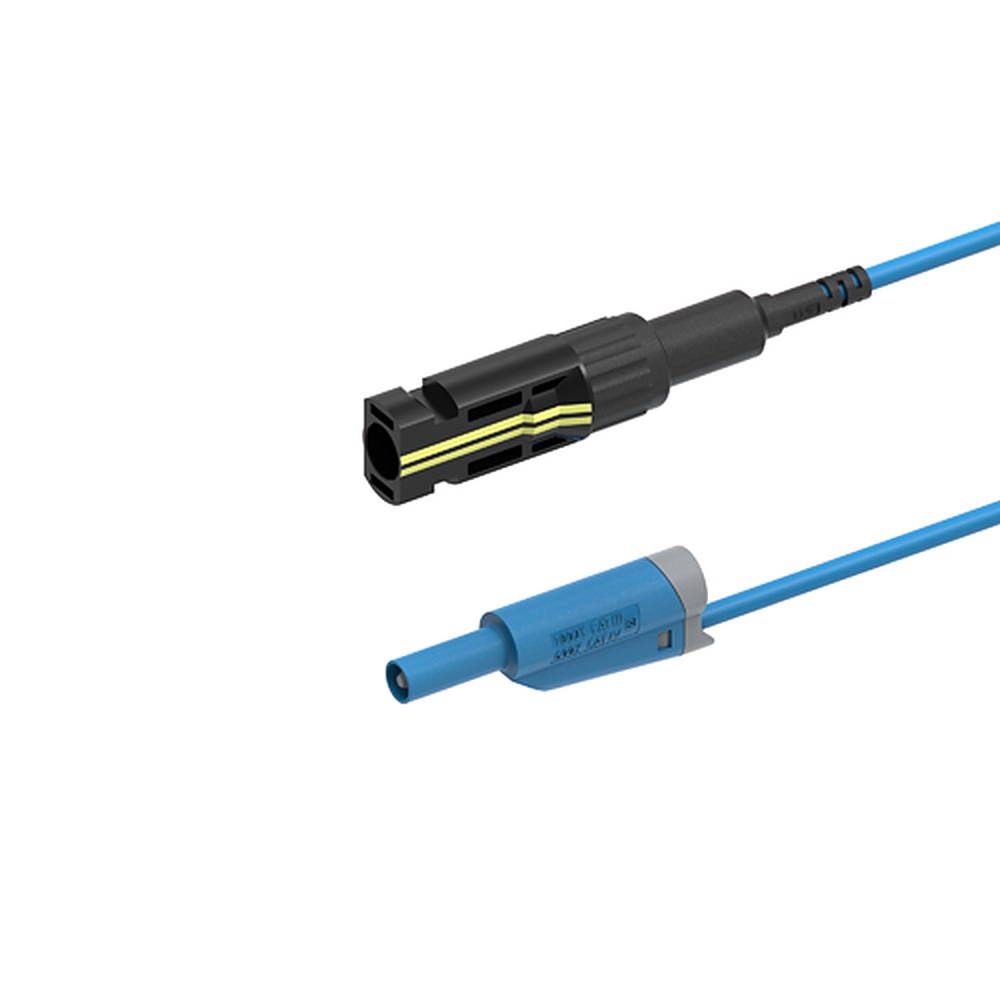

2712-PV4M의 수 커넥터와 스택형 플러그

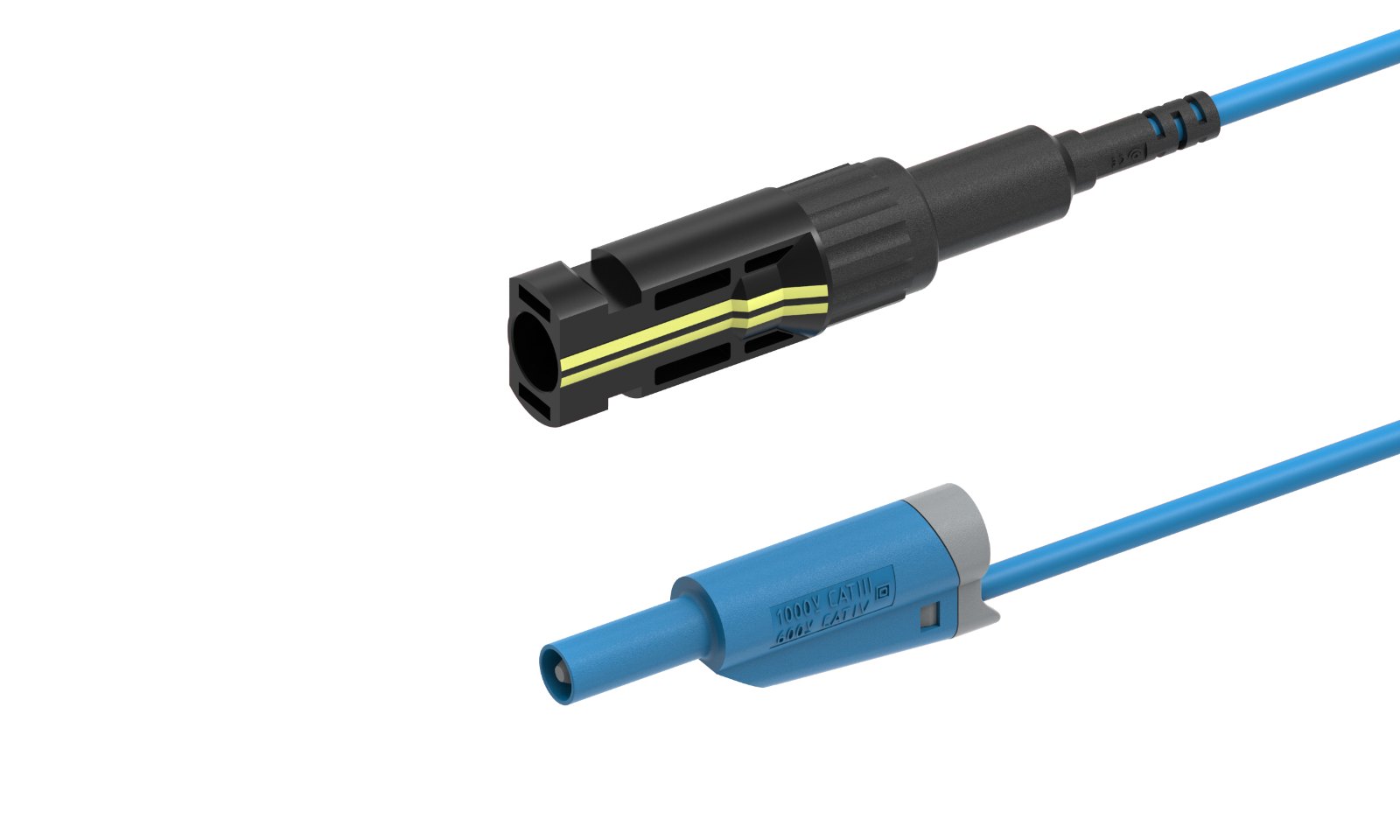

한쪽은 MC4형 수(M) 커넥터, 다른 쪽은 겹쳐 꽂는 Ø4mm 안전 플러그입니다. 수(M) 커넥터는 PV 쪽 MC4형 암(F) 커넥터에 연결합니다.

전기·재료 사양
20 A와 금도금 황동 접점
정격 전류는 20 A, 선재는 PVC 1 mm²입니다. 길이는 100 cm와 1000 cm 가운데 정합니다.

사양

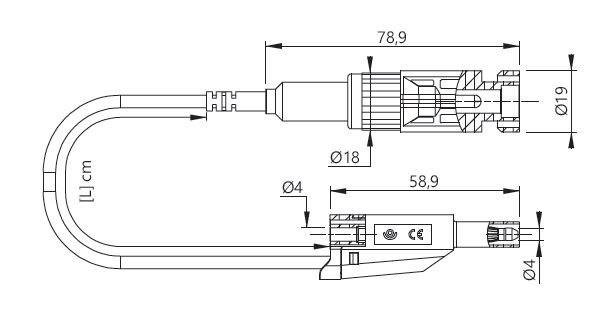

2712-PV4M 상세 사양
| 구분 | 내용 |
|---|---|
| 모델 | 2712-PV4M |
| PV 측 | MC4형 PV 수(M) |
| 단자 측 | Ø4mm 스택형 안전 바나나 플러그 |
| 전압 정격 | 1000 V CAT III |
| 흐르는 전류 | 20 A |
| 외장 | PP-PPO |
| 접점 도금 | 금도금 황동 |
| 코드 | PVC 1 mm² |
| 선택 길이 | 100 · 1000 cm |
| 1포장 | 10개 |
같은 계열
2712-PV4M과 비교하는 같은 PV 리드 모델
- 2312-PV4F — MC4형 암(F) 커넥터 + 직선 안전 플러그, 1500 V DC CAT II
- 2312-PV4M — MC4형 수(M) 커넥터 + 직선 안전 플러그, 1500 V DC CAT II
- 2712-PV4F — MC4형 암(F) 커넥터 + 스택형 안전 플러그, 1000 V CAT III
- 2412-PV4F — MC4형 암(F) 커넥터 + 직각 안전 플러그, 1000 V CAT III
- 2412-PV4M — MC4형 수(M) 커넥터 + 직각 안전 플러그, 1000 V CAT III
관련 제품
2712-PV4M과 이어 보는 5 kV 리드·소켓
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 5 kV 테스트 리드 · 악어 클립 (5450 · 5500 · 5610 · 5600 계열)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
2712-PV4M의 정격은 얼마입니까?
1000 V CAT III, 20 A입니다.
2712-PV4M의 플러그는 무엇입니까?
Ø4mm 스택형 안전 바나나 플러그입니다.
2712-PV4M은 수 타입입니까?
예. MC4형 수(M) 커넥터입니다.
FAQ 자주묻는 질문
-
2712-PV4M의 정격은 얼마입니까?
1000 V CAT III, 20 A입니다.
-
2712-PV4M의 플러그는 무엇입니까?
Ø4mm 스택형 안전 바나나 플러그입니다.
-
2712-PV4M은 수 타입입니까?
예. MC4형 수(M) 커넥터입니다.
