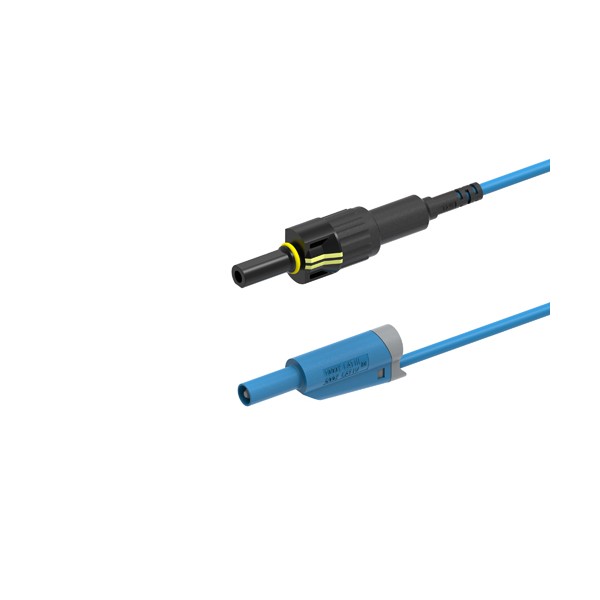

Electro-PJP 2712-PV4F Ø4MM PV (MC4 유형) 암 커넥터 / Ø4MM 안전 스택 형 바나나 플러그

MODEL
2712-PV4F
브랜드
ELECTRO-PJP

겹쳐 꽂는 플러그를⁣ 단 PV 암 리드

Electro-PJP 2712-PV4F PV 암 커넥터/스택형 안전 플러그

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 2712-PV4F는 뒤에 플러그를 겹쳐 꽂을 수 있는 Ø4mm 스택형 안전 플러그 쪽과 MC4형 PV 암(F) 커넥터 쪽으로 이루어진 리드입니다. 정격은 1000 V CAT III, 20 A입니다. (주)테솔이 국내에 공식 공급합니다.

접점은 금도금 황동이고 절연부는 PP-PPO입니다. 선재는 PVC 1 mm²이며 10개 단위로 포장됩니다.

1000 V

CAT III 정격

20 A

정격 전류

스택형

Ø4mm 안전 플러그

암(F)

MC4형 커넥터

스택형 플러그

2712-PV4F의 겹쳐 꽂는 구조

계측기 쪽 플러그가 스택형이라 플러그 뒤쪽에 다른 Ø4mm 플러그를 겹쳐 꽂을 수 있습니다. 암(F) 커넥터 쪽은 PV 쪽 MC4형 수(M) 커넥터를 받습니다. 정격은 1000 V CAT III입니다.

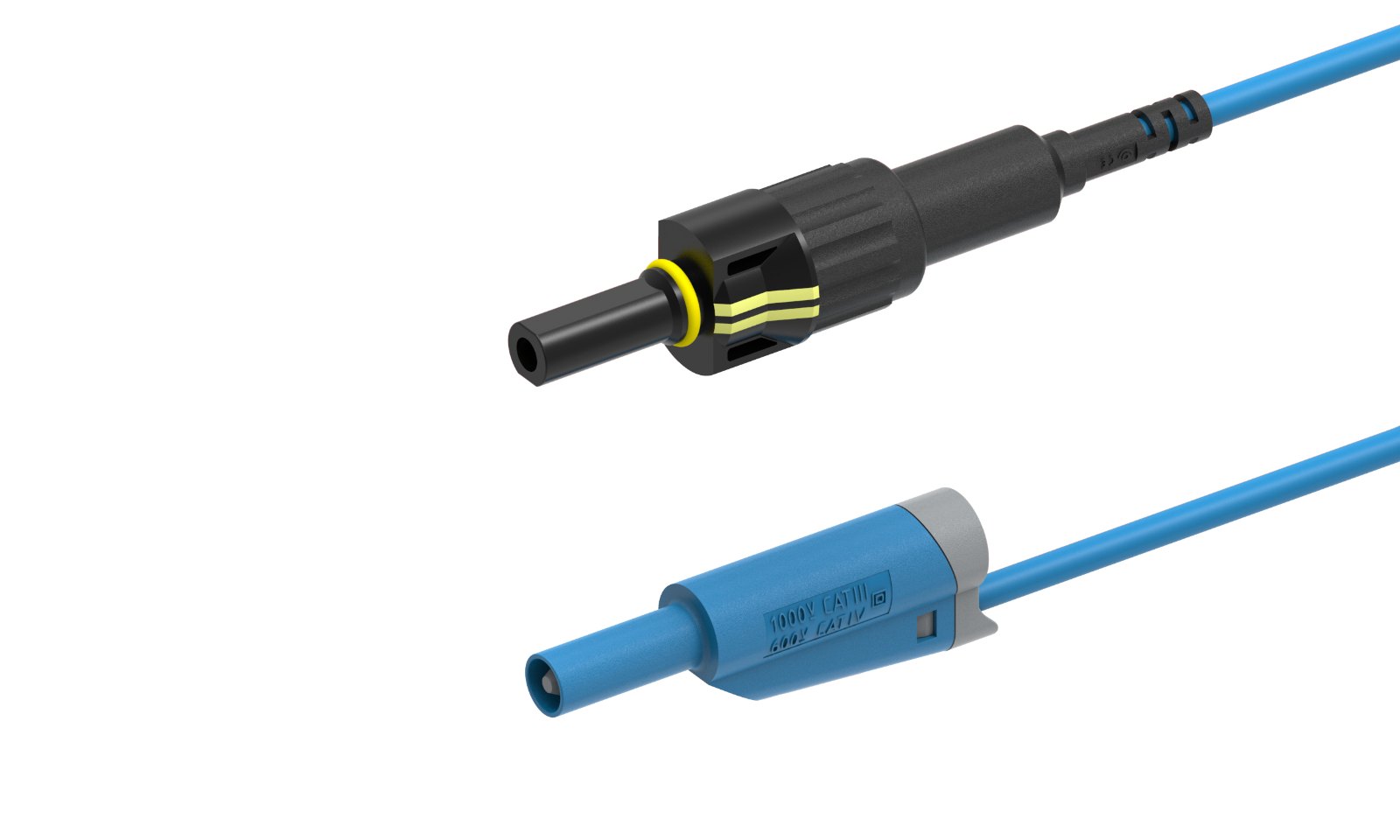

ELECTRO-PJP 2712-PV4F - PV 커넥터와 바나나 플러그가 달린 파란색 테스트 리드
PV 커넥터와 바나나 플러그가 달린 파란색 테스트 리드

선재와 길이

PVC 1 mm², 100 또는 1000 cm

선재는 PVC 1 mm²이고 길이는 100 cm와 1000 cm 중에서 고릅니다.

사양

스택형 암 커넥터⁣ 2712-PV4F 정리표

구분내용
모델2712-PV4F
MC4형 쪽MC4형 PV 암(F)
Ø4mm 쪽Ø4mm 스택형 안전 바나나 플러그
CAT 등급1000 V CAT III
정격 전류값20 A
절연 재질PP-PPO
접촉부금도금 황동
선 사양PVC 1 mm²
길이 옵션100 · 1000 cm
포장 단위10개

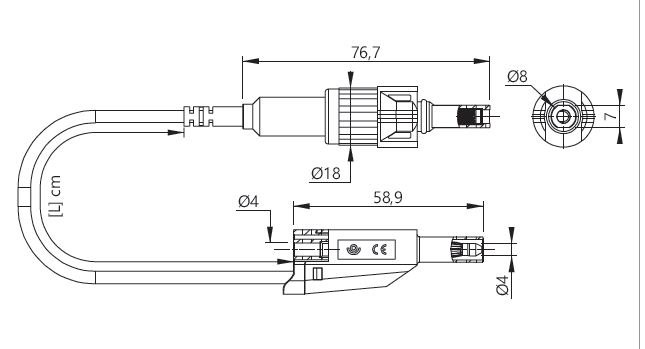

ELECTRO-PJP 2712-PV4F - PV 커넥터 테스트 리드의 치수도
PV 커넥터 테스트 리드의 치수도

같은 계열

2712-PV4F와 성별·플러그가 다른⁣ PV 리드

  • 2312-PV4F — MC4형 암(F) 커넥터 + 직선 안전 플러그, 1500 V DC CAT II
  • 2312-PV4M — MC4형 수(M) 커넥터 + 직선 안전 플러그, 1500 V DC CAT II
  • 2712-PV4M — MC4형 수(M) 커넥터 + 스택형 안전 플러그, 1000 V CAT III
  • 2412-PV4F — MC4형 암(F) 커넥터 + 직각 안전 플러그, 1000 V CAT III
  • 2412-PV4M — MC4형 수(M) 커넥터 + 직각 안전 플러그, 1000 V CAT III
