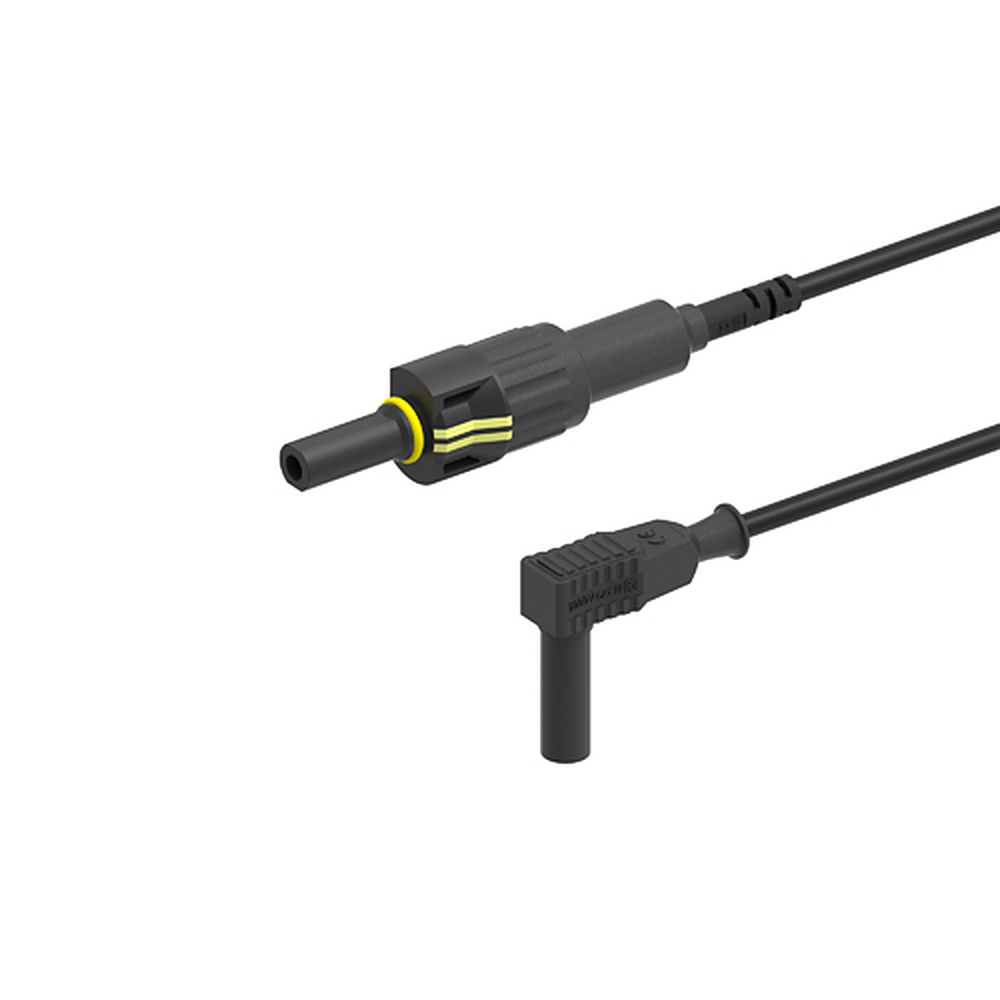

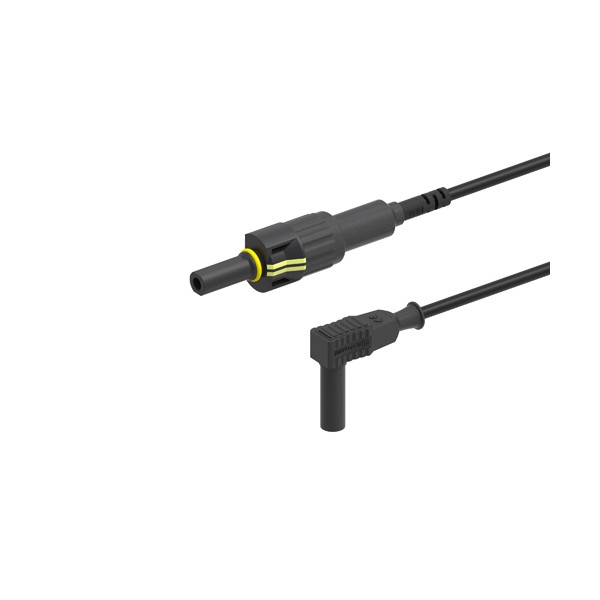

Electro-PJP 2412-PV4F Ø4MM PV (MC4 유형) 암 커넥터 / Ø4MM 안전 직각 바나나 플러그

Electro-PJP 2412-PV4F Ø4MM PV (MC4 유형) 암 커넥터 / Ø4MM 안전 직각 바나나 플러그

MODEL
2412-PV4F
브랜드
ELECTRO-PJP
제품 자료
제품문의 구매하기

태양광 스트링 전압·전류를
측정기로 잇는 MC4형 리드

ELECTRO-PJP 태양광 MC4형 테스트 리드

견적 받기

Electro-PJP 국내 정식 공급 파트너

ELECTRO-PJP 2312 · 2712 · 2412 PV4 시리즈는 태양광 스트링의 MC4형 커넥터에 연결하는 테스트 리드(PV 측정 리드)입니다. 한쪽은 암 또는 수 MC4형 커넥터, 다른 쪽은 Ø4 mm 안전 바나나 플러그로 끝나며, 정격 전류는 6종 모두 20 A입니다.

2312는 직선, 2712는 스택형, 2412는 직각 플러그입니다. 2312만 1500 V DC CAT II 정격이고, 나머지 두 시리즈는 1000 V CAT III입니다. 스트링 전압과 전류를 측정기에 연결하는 이 리드는 (주)테솔이 국내에 공식 공급합니다.

6종

암 · 수 × 플러그 3형태

1500 V DC

2312 시리즈 정격

20 A

전 모델 정격 전류

AuNi

황동 접점 코팅

특징

플러그 형태로 고르는
MC4형 PV 테스트 리드

핵심 특징현장에서 달라지는 점
MC4형 커넥터 (암 · 수)스트링 케이블의 커넥터 성별에 맞는 쪽을 고르면, 케이블을 분리하지 않고 측정기를 직렬로 넣을 수 있습니다.
직선 · 스택형 · 직각 플러그측정기 입력 소켓 간격과 작업 공간에 맞춰 플러그 모양을 고를 수 있습니다.
1500 V DC CAT II (2312)시스템 전압이 높은 스트링에도 측정기를 연결할 수 있는 정격입니다.
AuNi 코팅 황동 접점금·니켈 코팅으로 접촉 저항 변화를 줄이고, 반복해 체결해도 접점을 보호합니다.
PP-PPO 절연커넥터 몸체가 절연재로 덮여 손이 닿는 부분에 도체가 노출되지 않습니다.

구성 선택

2312·2712·2412
세 시리즈 고르기

세 시리즈는 바나나 플러그 모양이 다릅니다. 2712는 플러그 뒤에 다른 플러그를 쌓아 꽂는 스택형이라 한 소켓에 두 리드를 겹쳐 연결할 때 알맞습니다. 2412는 직각이라 측정기 뒤쪽 공간이 좁아도 케이블이 꺾여 눌리지 않습니다. 시스템 전압이 1000 V를 넘으면 정격에 맞는 모델은 2312뿐입니다.

플러그 모양이 다른 세 시리즈

2312는 직선, 2712는 스택형, 2412는 직각 바나나 플러그입니다. 세 시리즈 모두 MC4형 암과 수가 짝으로 있고 정격 전류와 접점, 절연 재질이 같습니다.

MC4형 암 · 수 커넥터

암 커넥터는 스트링의 수 커넥터에, 수 커넥터는 암 커넥터에 체결합니다. 커넥터 몸체는 PP-PPO 절연이고 접점은 AuNi 코팅 황동입니다. MC4형은 PJP의 표기이며 MC4 원제품과 같다는 뜻은 아닙니다.

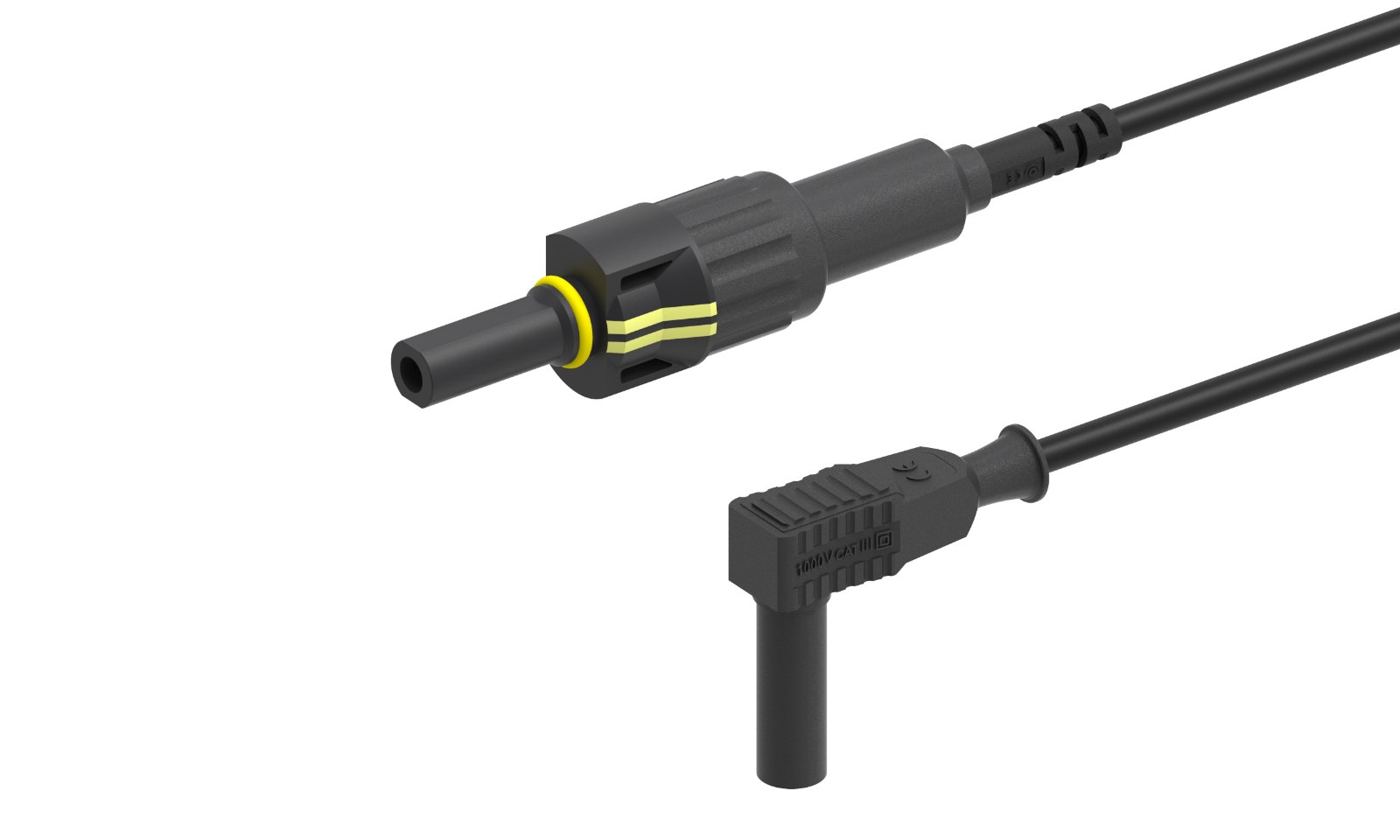

ELECTRO-PJP 2412-PV4F - PV 커넥터와 직각 바나나 플러그가 달린 검은색 리드
PV 커넥터와 직각 바나나 플러그가 달린 검은색 리드

사양

PV4 리드 6종의
모델 비교 사양

항목구성PJP 품번정격 전압정격 전류길이 옵션
2312-PV4FPV(MC4형) 암 커넥터 / Ø4 mm 안전 직선 바나나 플러그2312/PV4FAuNi-[L]-#1500 V DC CAT II / 1000 V CAT III20 A100 / 1000
2312-PV4MPV(MC4형) 수 커넥터 / Ø4 mm 안전 직선 바나나 플러그2312/PV4MAuNi-[L]-#1500 V DC CAT II / 1000 V CAT III20 A100 / 1000
2712-PV4FPV(MC4형) 암 커넥터 / Ø4 mm 안전 스택형 바나나 플러그2712/PV4FAuNi-[L]-#1000 V CAT III20 A100 / 1000
2712-PV4MPV(MC4형) 수 커넥터 / Ø4 mm 안전 스택형 바나나 플러그2712/-PV4MAuNi-[L]-#1000 V CAT III20 A100 / 1000
2412-PV4FPV(MC4형) 암 커넥터 / Ø4 mm 안전 직각 바나나 플러그2412/PV4FAuNi-[L]-#1000 V CAT III20 A100 / 1000
2412-PV4MPV(MC4형) 수 커넥터 / Ø4 mm 안전 직각 바나나 플러그2412/PV4MAuNi-[L]-#1000 V CAT III20 A100 / 1000

시리즈 공통 사양

항목사양
브랜드ELECTRO-PJP
커넥터 표기PV(MC4형)
접점AuNi 코팅 황동
절연PP-PPO
정격 전류20 A
포장 수량10개

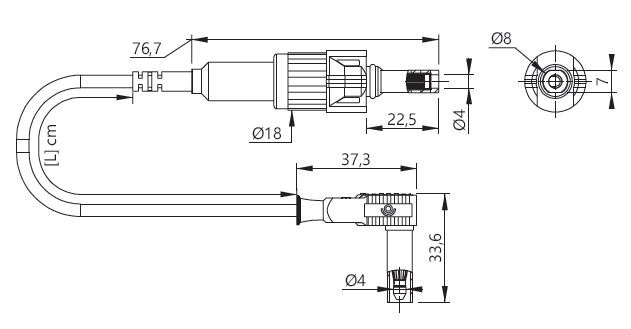

ELECTRO-PJP 2412-PV4F - PV 커넥터 직각 플러그 리드의 치수도
PV 커넥터 직각 플러그 리드의 치수도

활용 분야

PV 테스트 리드로
태양광 설비를 측정하는 현장

  • 스트링 전압 측정 — MC4형 커넥터를 분리하지 않고 개방 전압을 측정기로 읽습니다.
  • 스트링 전류 측정 — 커넥터 사이에 측정기를 직렬로 넣어 전류를 확인합니다.
  • 정기 점검 — 접속함과 인버터 입력의 스트링을 순서대로 점검합니다.
  • 준공 검사 — 설치한 스트링의 극성과 전압을 확인합니다.
  • 고장 진단 — 스트링별 값을 비교해 이상 스트링을 찾습니다.

선택 가이드

정격과 플러그 형태에 맞는
PV4 리드 모델

이럴 때 (현장 조건)권장 모델선택 이유
1500 V DC 시스템에 연결할 때2312-PV4F · 2312-PV4M1500 V DC CAT II 정격의 직선 플러그라 1000 V를 넘는 스트링에도 연결할 수 있습니다.
한 소켓에 두 리드를 겹쳐 꽂을 때2712-PV4F · 2712-PV4M스택형 플러그라 한 소켓에 두 리드를 겹쳐 꽂을 수 있으며, 정격은 1000 V CAT III입니다.
측정기 뒤 공간이 좁을 때2412-PV4F · 2412-PV4M직각 플러그라 측정기 뒤 공간이 좁아도 케이블이 눌리지 않으며, 정격은 1000 V CAT III입니다.

구성·옵션

암 · 수 선택과
길이 옵션

  • 각 시리즈에 암(F)과 수(M) 모델이 있으며, 스트링 커넥터와 반대 성별을 고르세요.
  • 길이 옵션은 100과 1000 두 가지이고, 품번의 [L] 자리가 길이, # 자리가 옵션을 가리킵니다.
  • 포장은 10개 단위입니다.
