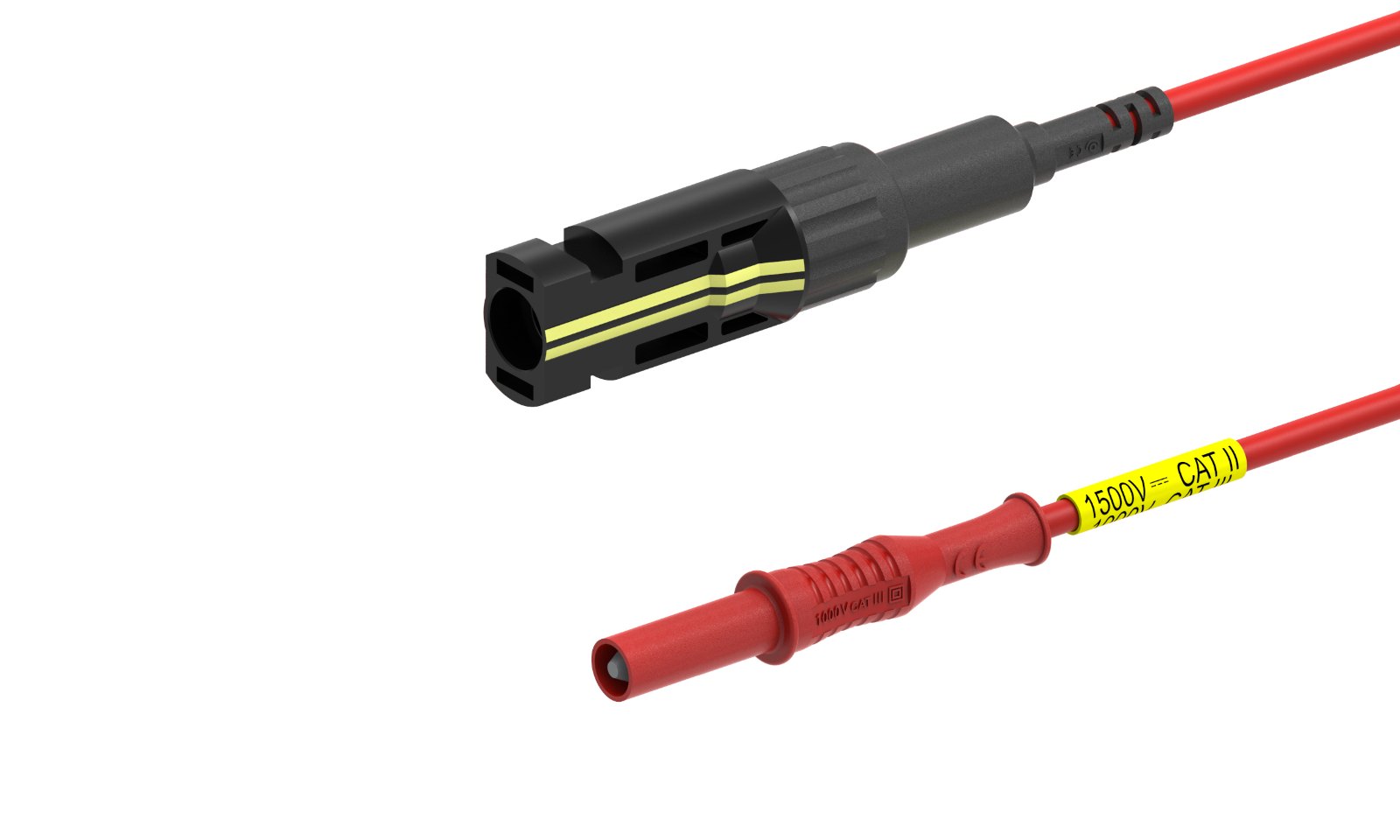

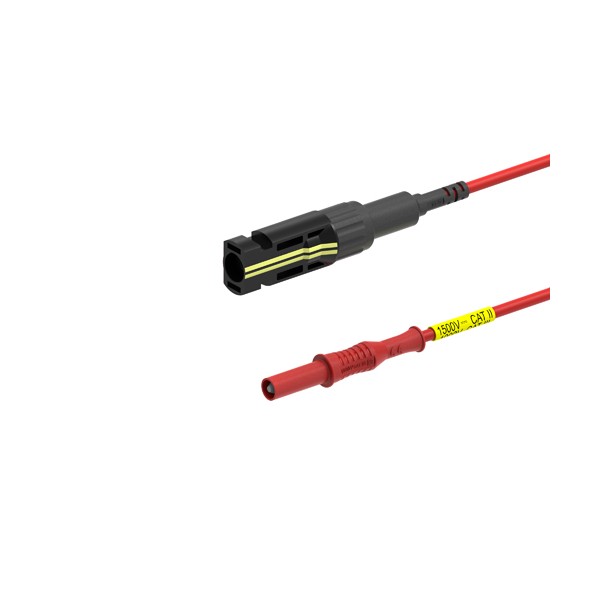

Electro-PJP 2312-PV4M은 한쪽 끝에 MC4형 PV 수(M) 커넥터, 반대쪽 끝에 Ø4mm 직선 안전 바나나 플러그를 단 PV 테스트 리드입니다. 정격 전류는 20 A입니다. (주)테솔이 국내에 공식 공급합니다.
정격은 1500 V DC CAT II 또는 1000 V CAT III입니다. 접점은 금도금 황동, 절연부는 PP-PPO입니다.
커넥터 쪽

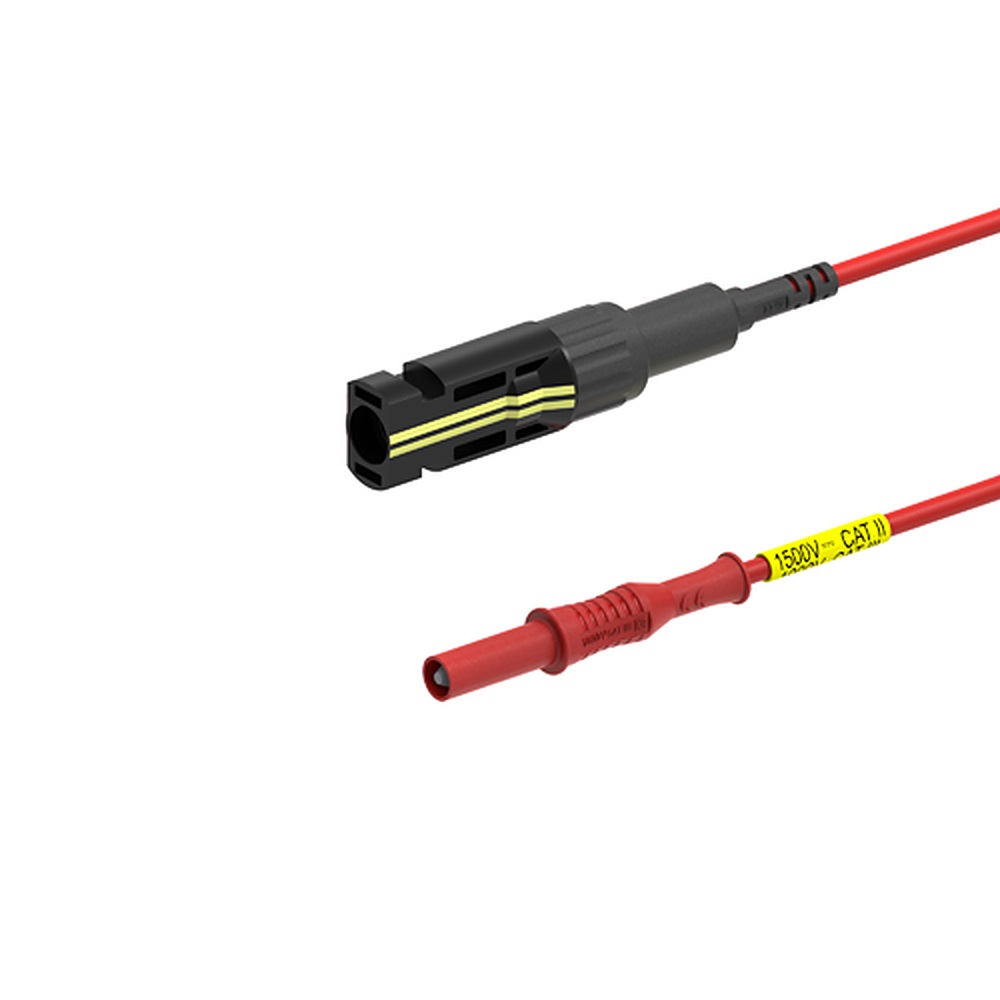

2312-PV4M의 수(M) 커넥터
커넥터 쪽은 MC4형 수(M) 타입입니다. PV 모듈·스트링 쪽의 MC4형 암(F) 커넥터에 연결합니다.
선재 구성
PVC 1 mm² 선, 두 가지 길이
선재는 PVC 1 mm²이며 길이는 100 cm와 1000 cm 중에서 정합니다. 포장은 10개 단위입니다.

사양

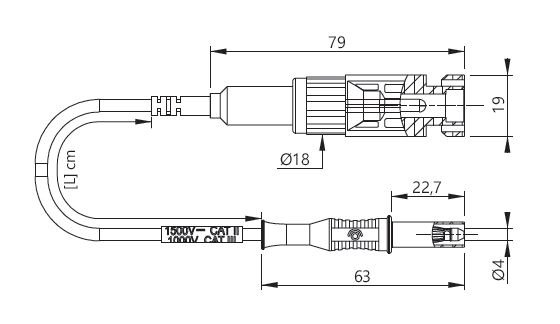

수 커넥터형 2312 리드 규격표
| 구분 | 내용 |
|---|---|
| 모델 | 2312-PV4M |
| 커넥터 쪽 | MC4형 PV 수(M) |
| 플러그 쪽 | Ø4mm 직선 안전 바나나 플러그 |
| 허용 전압·CAT | 1500 V DC CAT II · 1000 V CAT III |
| 허용 전류 | 20 A |
| 몸체 재질 | PP-PPO |
| 금속 접점 | 금도금 황동 |
| 리드선 | PVC 1 mm² |
| 지정 길이 | 100 · 1000 cm |
| 입수 | 10개 |

같은 계열
2312-PV4M과 암·수 또는 플러그 형태가 다른 모델
- 2312-PV4F — MC4형 암(F) 커넥터 + 직선 안전 플러그, 1500 V DC CAT II
- 2712-PV4F — MC4형 암(F) 커넥터 + 스택형 안전 플러그, 1000 V CAT III
- 2712-PV4M — MC4형 수(M) 커넥터 + 스택형 안전 플러그, 1000 V CAT III
- 2412-PV4F — MC4형 암(F) 커넥터 + 직각 안전 플러그, 1000 V CAT III
- 2412-PV4M — MC4형 수(M) 커넥터 + 직각 안전 플러그, 1000 V CAT III
관련 제품
2312-PV4M 옆에서 보는 고전압 소켓·켈빈 리드
- PJP 5 kV Ø4mm 안전 바나나 소켓 (5270 · 5273 · 5274 · 5275)
- PJP 5 kV 테스트 리드 · 악어 클립 (5450 · 5500 · 5610 · 5600 계열)
- PJP 켈빈 테스트 리드 (5066/Kelvin · 430 · 431 · 432 · 440 · 441 · KITKELVIN-4931HA)
2312-PV4M의 커넥터는 수입니까 암입니까?
수(M) 타입입니다.
2312-PV4M의 최대 정격은 얼마입니까?
1500 V DC CAT II이며 CAT III로는 1000 V입니다.
2312-PV4M은 몇 개 단위로 공급됩니까?
10개 단위입니다.
FAQ 자주묻는 질문
-
2312-PV4M의 커넥터는 수입니까 암입니까?
수(M) 타입입니다.
-
2312-PV4M의 최대 정격은 얼마입니까?
1500 V DC CAT II이며 CAT III로는 1000 V입니다.
-
2312-PV4M은 몇 개 단위로 공급됩니까?
10개 단위입니다.
