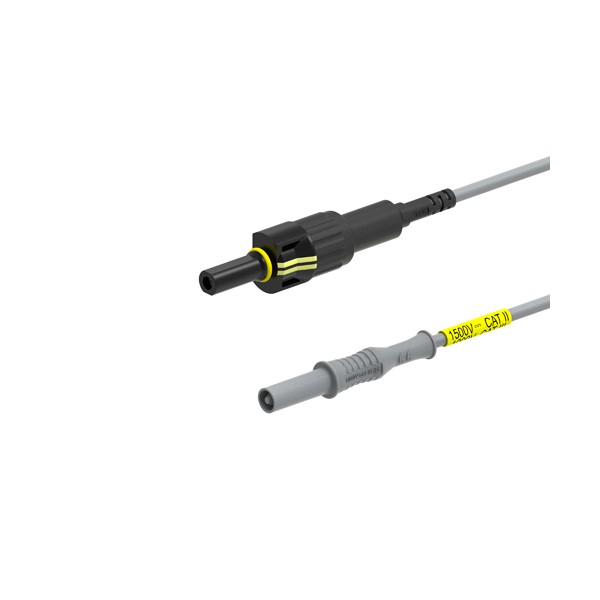

Electro-PJP 2312-PV4F Ø4MM PV (MC4 유형) 암 커넥터 / Ø4MM 안전 스트레이트 바나나 플러그

MODEL
2312-PV4F
브랜드
ELECTRO-PJP

MC4 암 커넥터에서⁣ 직선 안전 플러그

Electro-PJP 2312-PV4F PV 암 커넥터/직선 안전 플러그

견적 받기

Electro-PJP 한국 독점 공급 파트너

Electro-PJP 2312-PV4F는 태양광 MC4형 암(F) 커넥터와 Ø4mm 직선 안전 바나나 플러그를 연결한 PV 테스트 리드입니다. 정격은 1500 V DC CAT II 또는 1000 V CAT III이고 전류는 20 A입니다. (주)테솔이 국내에 공식 공급합니다.

절연부는 PP-PPO, 접점은 금도금 황동입니다. 선재는 PVC 1 mm²이며 10개 단위로 포장됩니다.

1500 V DC

CAT II 정격

20 A

정격 전류

MC4형

암(F) 커넥터

10개

포장 수량

정격

2312-PV4F의 두 가지 전압 정격

1500 V DC CAT II와 1000 V CAT III 두 가지 정격을 갖습니다.

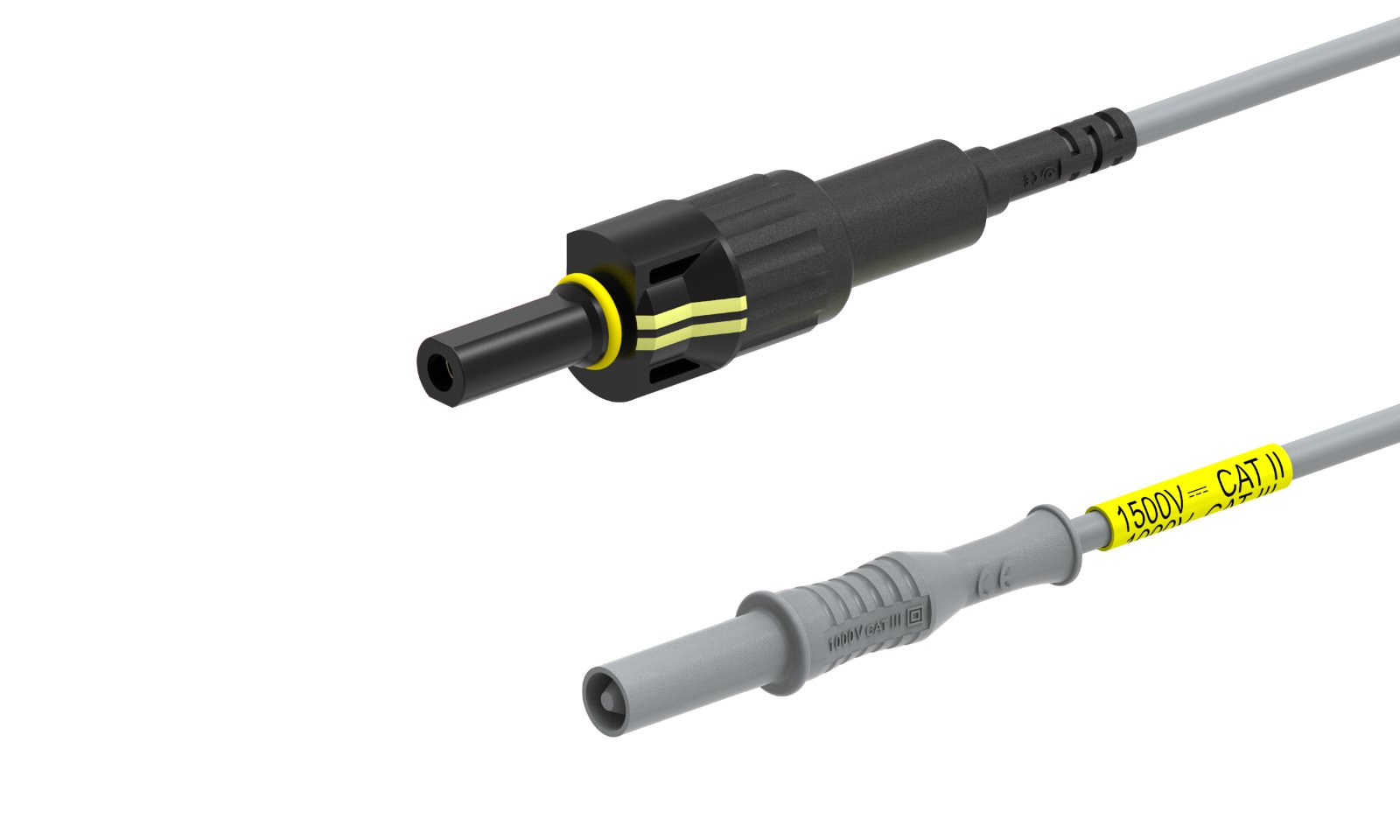

ELECTRO-PJP 2312-PV4F - PV 커넥터와 바나나 플러그가 달린 회색 테스트 리드
PV 커넥터와 바나나 플러그가 달린 회색 테스트 리드

소재와 선재

PP-PPO 절연부와 금도금 접점

접점은 금도금 황동이고 선재는 PVC 1 mm²입니다. 길이는 100 cm와 1000 cm 가운데 선택합니다.

사양

직선 플러그형⁣ 암 커넥터 리드 제원

구분내용
모델2312-PV4F
PV 커넥터MC4형 PV 암(F)
계측기 쪽 플러그Ø4mm 직선 안전 바나나 플러그
정격1500 V DC CAT II · 1000 V CAT III
전류20 A
절연부PP-PPO
접점 소재금도금 황동
케이블PVC 1 mm²
길이100 · 1000 cm
포장10개

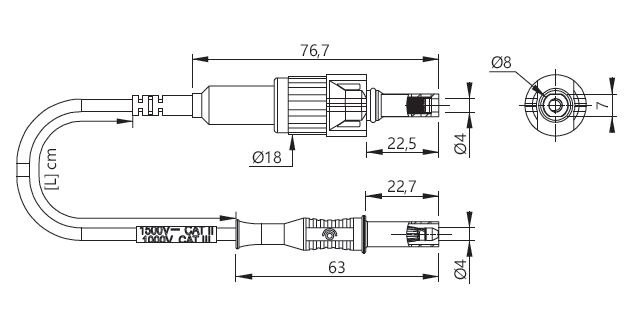

ELECTRO-PJP 2312-PV4F - PV 커넥터 스트레이트 플러그 리드의 치수도
PV 커넥터 스트레이트 플러그 리드의 치수도

같은 계열

2312-PV4F와 커넥터 성별·플러그 형태가 다른⁣ PV 리드

  • 2312-PV4M — MC4형 수(M) 커넥터 + 직선 안전 플러그, 1500 V DC CAT II
  • 2712-PV4F — MC4형 암(F) 커넥터 + 스택형 안전 플러그, 1000 V CAT III
  • 2712-PV4M — MC4형 수(M) 커넥터 + 스택형 안전 플러그, 1000 V CAT III
  • 2412-PV4F — MC4형 암(F) 커넥터 + 직각 안전 플러그, 1000 V CAT III
  • 2412-PV4M — MC4형 수(M) 커넥터 + 직각 안전 플러그, 1000 V CAT III
