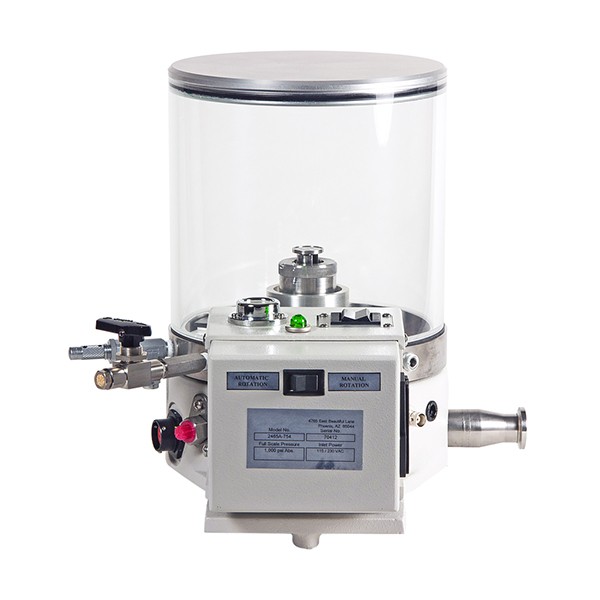

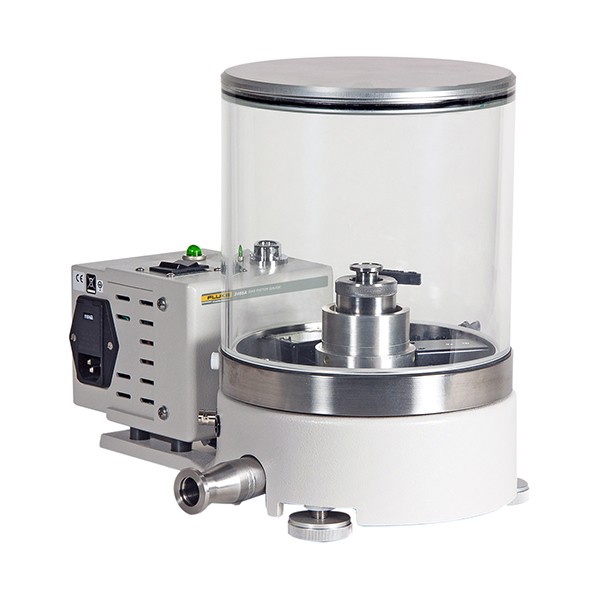

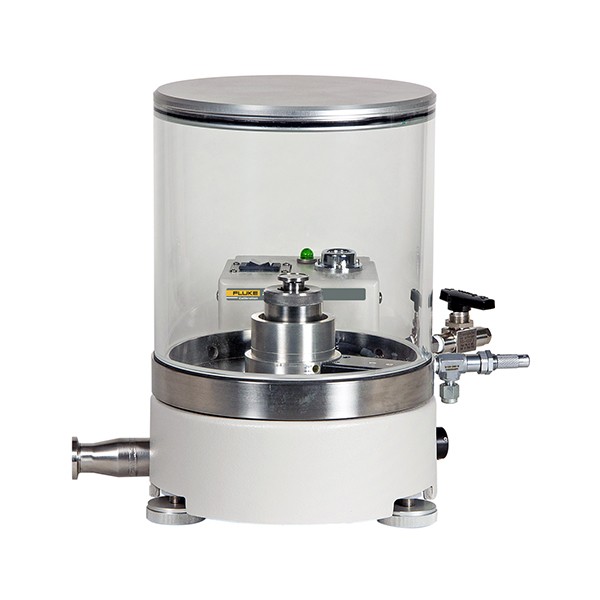

가스 피스톤 게이지(1차 표준) 요약정보 및 구매

MODEL : 2468A

브랜드 FLUKE CALIBRATION
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

  • 압력범위: 0.4 ~ 103 inHg
  • 옵션 범위: 3.4 ~ 400 inHg
  • ±0.5 feet, 0.003 knots의 정확도
  • RSVM 준수 테스트 세트를 교정하기 위해 최적
  • Ps, Pt & Qc 범위를 위한 절대, 계기교정
  • 다양한 단위의 교정

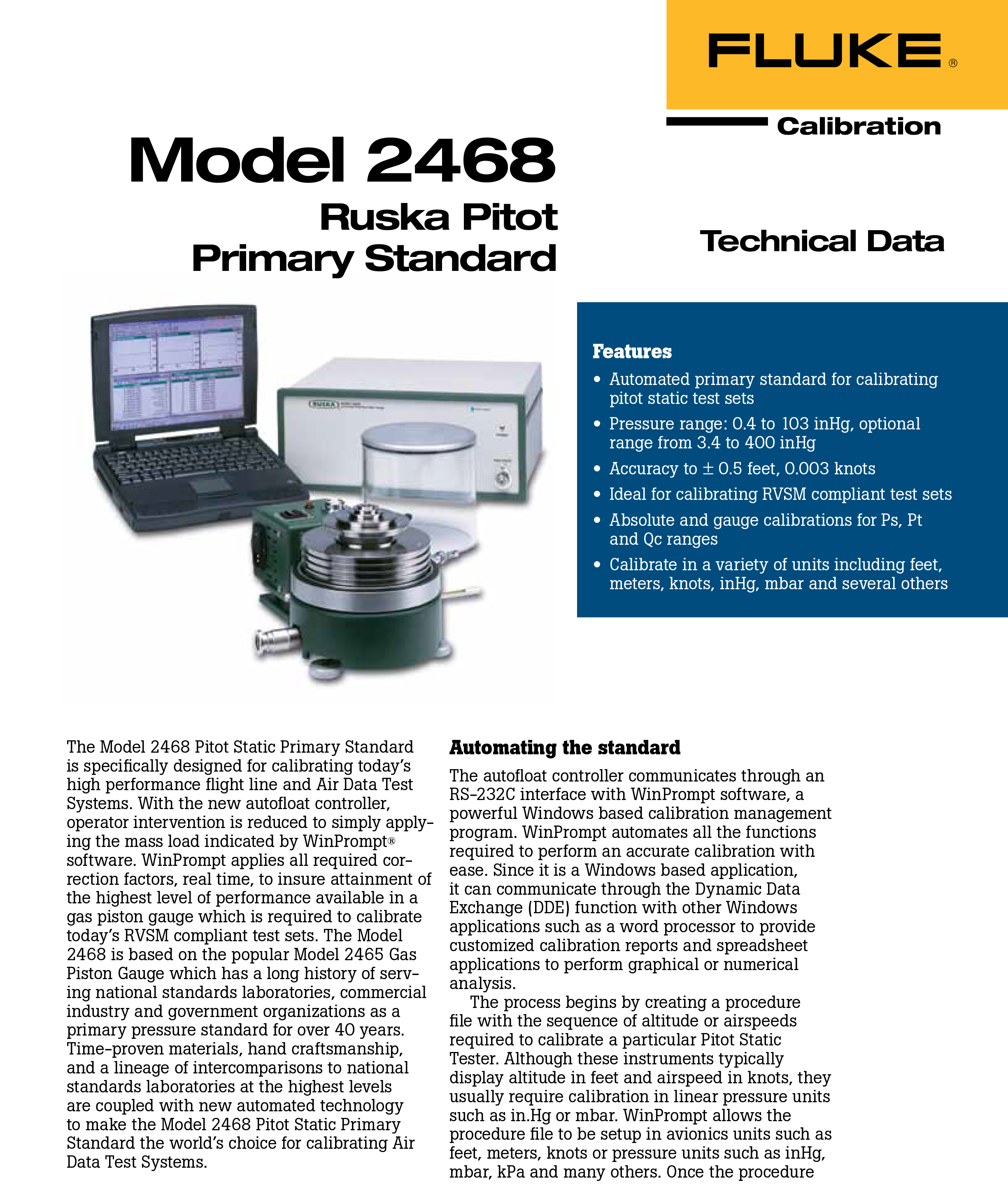

모델 2468 정압관 1차 표준은 오늘날의 고성능 비행경로 및 공력데이터 시험시스템의 교정을 위해 특별히 설계되었습니다. 신규 autofloat 제어기에 의해 운전자 개입은 WinPrompt® 소프트웨어에 의해 표시되는 중량물을 적용하는 것으로 단축됩니다. WinPrompt는 오늘날의 RVSM 준수성 시험세트의 교정에 요구되는, 가스피스톤 계기에서 사용 가능한 최고수준의 성능을 달성하도록 하기 위해 모든 필요한 교정계수를 실시간으로 적용합니다. 2465 모델 가스 피스톤 계기는 오랫동안 국가 표준 연구소 업계와 정부 조직들에서 일차 압력 표준으로 40년 넘게 사용되었습니다. 시간에 따라 입증된 자재, 장인정신과 최고 수준에서의 국가표준에 대한 상호비교의 역사는 신규 자동화기술과 조합되어 모델 2468 정압관 1차 표준은 공력데이터 시험시스템의 교정을 위해 전 세계에서 선택되고 있습니다.
표준 자동화
autofloat 제어기는 RS-232C를 통해 강력한 관리 소프트웨어인 WinPrompt와 인터페이스 합니다. WinPrompt는 정확한 교정을 위해 필요한 모든 기능들을 손쉽게 자동화 해줍니다. 윈도우 프로그램인 WinPrompt는 윈도우의 Dynamic Data Exchange (DDE)을 이용해 워드 프로세서로 보내 맞춤 보고서를 생성하거나 스프레드 시트 프로그램으로 그래픽 혹은 수치 분석을 가능하게 해줍니다.
이 과정은 특정 Pitot Static Tester를 교정하기 위해 필요한 환경, 대기속도 시퀀스가 담긴 프로시저 파일을 만듦으로써 시작됩니다. 이러한 장비들 일반적으로 환경를 feet, 대기속도를 knot 단위로 표시하지만, 교정 시에는 선형 단위인 inHg나 mbar를 사용해야합니다. WinPrompt는 feet, meter, knot 등의 항공 단위나, inHg, mbar, kPa 같은 압력 단위로 절차 파일을 설정할 수 있습니다. 절차 파일을 생성하고 저장하고 나면 해당 테스트 세트를 교정할 때마다 불러와서 설정 시간을 줄일 수 있습니다.
WinPrompt가 각 테스트 포인트를 생성할 때 마다 피스톤 위에 적재할 중량의 목록 (각 중량에는 고유 일련 번호가 기재되어 있습니다)을 작업자에게 제공합니다. 작업자는 trim 중량으로 정확한 값을 생성하거나, 주요 중량 세트의 공칭 값을 받아들일 수 있습니다.
첫 포인트가 선택되면 메뉴 바의 autofloat 아이콘을 선택합니다. 소프트웨어는 필요한 중량들이 적용되었는지 검증합니다. 작업자가 확인한 후, autofloat 제어기는 피스톤이 “부유할 때”까지 압력을 생성합니다.
일단 압력이 형성되면 autofloat 제어기는 모든 시스템 파라미터를 모니터링하여 실제의 생성압력을 실시간으로 모니터링합니다. 안정적인 플로트 위치가 확보되면 화면 하단의 상태 바는 적색에서 녹색으로 변경되어 시험대상 장치의 판독 또는 조정이 가능함을 표시합니다. 시험대상 장치의 reading은 임의의 특정 설명과 함께 별도의 텍스트 영역에 입력 가능합니다. WinPrompt는 이 정보를 모델 2468에 의해 생성된 실제 압력과 함께 기록합니다. 다음 운전자는 절차파일 내의 모든 압력지점들이 생성될 때 까지 각 단계를 진행합니다. 일단 교정절차가 완료되었다면 교정파일을 고유의 파일명으로 저장하며 교정 보고서를 인쇄 출력할 수 있습니다. WinPrompt는 윈도우의 DDE가능을 지원하므로, 모든 정보는 커스텀화 교정보고서 문서를 위해 워드프로세서로 또는 연산 및 그래픽 기능을 실행하는 스프레드시트 프로그램으로 내보낼 수 있습니다.
피스톤/실린더 기구
대부분의 Pitot Static 테스트 세트 교정 시에는 표준 피스톤/실린더만이 필요합니다. 표준 피스톤/실린더는 autofloat 모드시 1.4~103 inHg의 압력을, 수동 압력 조정 시 0.4~103inHg의 압력을 생성합니다. 이는 autofloat 모드에서는 -610 ~ 19,812, -2,000 meters (65,000, 000 to 65, 000 feet)의 유효 환경를, 수동 조정 시에는-610 ~ 27,432, -2,000 meters (90,000, 000 to 90, 000 feet)의 유효 환경를 제공하며 1000 노트 이상의 대기속도를 의미합니다. 선택적인 피스톤/실린더를 이용하여 3.4 ~ 400 inHg의 압력 범위에서 압력 트랜듀서와 같은 압력 관련 장치를 교정할 수 있습니다.
표준 및 선택 피스톤/실린더 기구들은 모두 우수한 강도, 내구도, 낮은 왜곡도와 열계수를 가지며 이력도가 없는 재질들로 지난 수십년 간 증명된 재질을 사용하여 제조되었으며 손색없는 장기적은 안정도를 가집니다. 각 피스톤/실린더는 압력 기둥에 별다른 툴 없이 금방 설치할 수 있습니다. 1분 이내에 피스톤/실린더 교체가 가능합니다.
중량 세트
2468 모델에는 표준 혹은 선택 피스톤/실린더와 사용할 수 있는 단일 중량세트가 있습니다. 각 중량에는 고유 일련 번호와 공통 일련 번호가 적혀 있습니다. 제공된 보관 케이스는 중량 세트와 하나 혹은 두 개의 피스톤 실린더를 보관할 수 있습니다. 각 중량은 공칭값으로 가공되었으며 비자성체로 만들어져 장기적으로 안정하며 자장에 대한 민감도를 제거하였습니다. 편의를 고려하여 전체 중량세트는 단지 총 12 kg (26.40 pounds)이며, 최대 platter 무게는 1 kilogram (2.2 pounds)입니다. 연구소급 트림 중량 세트는 피스톤/실린터기구의 범위와 해상도 이내의 모든 압력 증가를 표현할 수 있습니다.
장치 베이스
장치 베이스(Instrument base)는 기능성, 경제성, 공간 절감 등을 고려하여 설계되었습니다 모든 전기 부품들은 장치 베이스에 내장되어 열 효과나 자장으로 인한 에러를 없앱니다. 열 차단된 모터 구동계는 실린더에 연결되어 압력 변동을 줄이고 생산성을 최대화합니다. 견고한 아크릴 진공챔버(bell jar)가 포함되어 환경나 다른 절대 기준 장치를 교정하는 절대 모드 동작이 가능합니다. 장착을 용이하게 하고 낮은 기준 압력을 가능케 하는 KF16이 제공됩니다.
진공 펌프:
전체 환경와 대기속도 범위에서 동작하기 위해 두 개의 진공 펌프가 필요합니다. 하나의 펌프는 2468 모델의 기준포트에 KF16로 연결되어 있습니다. 진공챔버(bell jar) 내부의 공간을 비워서 환경 교정 (절대모드)를 수행할 수 있습니다. 두 번째 진공 펌프는 autofloat 제어기에 연결되어 1.4inHg 절대모드의 압력까지 자동 제어가 가능합니다. 양압을 발생하기 위해 조정된 가스 공급원 (clean 건조 대기나 질소)가 autofloat 제어기에 공급되어야 합니다. Fluke Calibration은 적절한 진공 용량을 가지며, auto-vent 밸브, 오염 방지를 위한 백스트림 필터가 장착되고, 조용한 동작을 위한 머플러도 장착된 진공 펌프를 공급해드릴 수 있습니다.
배선과 피팅 연결하기
Fluke Calibration에서는 압력 및 진공 연결을 위한 상호 연결 튜브와 모든 필요 케이블, 어댑터가 포함된 배선과 피팅 세트를 제공해드릴 수 있습니다.
기준 공압
autofloat 제어기가 장착된 2468모델에는 공압 기준 센서가 있어서 시스템이 절대모드로 동작할 수 있도록 해주며 진공챔버(bell jar)의 진공 (기준 진공)이 필요하지 않는 simulated absolute 모드가 가능합니다.
컴퓨터:
autofloat 시스템은 동작을 위해 데스크탑 혹은 노트북 컴퓨터가 필요합니다. 펜티엄급 프로세서, RS-232 인터페이스와 윈도우 95/98만 갖춰지면 됩니다. 사용자가 직접 컴퓨터를 확보할 수도 있으며, Fluke Calibration에서 윈도우와 WinPrompt 소프트웨어가 갖춰진 노트북 컴퓨터를 제공할 수도 있습니다.
수동 설정
Fluke Calibration은 압력과 부유 위치를 직접 지정하는수동 조작 압력 제어 시스템도 제공합니다. 이 설정은 WinPrompt 소프트웨어 및 모델 2456 Deadweight 계기 모니터와 함께 사용할 수 있습니다. 2456 모델은 지속적으로 피스톤 온도, 부유 위치, 침강율을 측정하며 선택 시 공기 밀도와 기준 진공도 측정할 수 있습니다. WinPrompt 소프트웨어는 질량 대 압력 비와 압력 대 질량 비를 산출하여 실시간 피스톤 계기 변수를 표시해 줍니다. 모델 2456 Deadweight 계기 모니터에 대한 별도 브로슈어가 있습니다.

· 제품 사양

압력범위

autofloat 모드
표준 피스톤/실린더
환경: -2000 ~ 65,000 피트
대기속도: 175 ~ 1000 knots
압력: 1.4 ~ 103 inHg (47 ~ 3500 mbar), 계기 혹은 절대
옵션 피스톤/실린더압력: 7.5 ~ 400 inHg (255 mbar ~ 13.5 bar), 계기 혹은절대
수동 모드표준 피스톤/실린더 환경: -2000 ~ 95,000 피트
대기속도: 100 ~ 1000 knots
압력: 0.4 ~ 103 inHg (13.5 ~ 3500 mbar), 계기 혹은 절대
옵션 피스톤/실린더압력: 3.4 ~ 400 inHg (115 mbar ~ 13.5 bar), 계기 혹은절대
정확도환경 정확도 대기속도 정확도
0 ft 0.5 ft 100 kts 0.003 kts
30,000 ft 1.0 ft 500 kts 0.003 kts
60,000 ft 3.8 ft 1000 kts 0.006 kts




피스톤/실린더 표준

공칭 영역0.52 in2 (3.4 cm2)
압력범위0.4 ~ 103 inHg (13.5 ~ 3500 mbar), 계기 혹은 절대
압력 정확도측정값의 0.0010% 혹은 0.00003 inHg (0.001 mbar) (둘 중 큰 값)
압력 안정도3ppm/년
재료피스톤은 440C 스테인레스 강, 실린더는 시멘트 Tungsten carbide
열계수1.5E-05/°C




피스톤/실린더: 선택 사양:

공칭 영역0.13 in2 (0.84 cm2)
압력범위3.4 ~ 400 inHg (115 mbar ~ 13.5 bar), 계기 혹은절대
압력 정확도측정값의 0.0026% 혹은 0.00008inHg
(0.028 mbar) (둘 중 큰 값)
압력 안정도3ppm/년
재료피스톤과 실린더는 시멘트 Tungsten carbide입니다
열계수9.1E-06/°C




중량 세트

총 중량26.4 lbs (12 kg)
최대 플래터 질량2.2 lbs (1 kg)
Trim 중량 세트 (1mg ~20g)와 보관 케이스 포함




일반

전력115/230 VAC, 50/60 Hz, 15 W
온도동작온도 15°C ~ 28°C
보관 온도 -20°C ~ 70°C
습도동작 습도 20~75% 상대 습도 비응축성
보관 습도 0~90% 상대 습도, 비응축성
압력 매체고순도 질소 혹은 건조 청정 공기로 0.5ppm 이하의 탄화수소 농도와 5 ppm 이하의 H2O 습도를 함유하며 – 이슬 점이 -50 °C 이하 여야하며, 입자 사이즈가 50 마이크론 이하여야 합니다. 낮은 품질의 가스를 사용할 수 있기는 하지만, 피스톤/실린더의 세척 횟수가 증가할 수 있습니다.




autofloat 시스템

파지티브 셧오프제어기자동적으로 압력을 생성하여 피스톤 부유를 원하는 위치에 유지합니다.
부유 위치인덕션 센서
플로트 위치 해상도: 0.001 in 또는 0.001 cm
침강율 해상도: 0.001 inch/분 또는 0.001 cm/분
피스톤 온도4선 100W PRT
정확도: 일년 당 ±0.1°C
분해능: 0.01°C
공기 밀도센서유형
온도: thin film platinum 1000W RTD
습도: 정전식 IC 습도 센서
공압: 압전식, monolithic 실리콘 압력 트랜듀서

정확도
온도: ±2°C
습도: ±15%
압력: ±5 mmHg

기준 진공호열성 센서
정확도: 측정값의 10% 혹은 10mTorr (둘 중 큰 값)
분해능: 1 mTorr
공압 기준 센서정확도: ±0.0008 inHg 이상
분해능: 0.0003 in.Hg




컴퓨터 인터페이스

요구사항펜티엄 급 프로세서, RS-232C 인터페이스, 모니터, 마우스나 다른 포인팅 장치, 키보드, 프로그램을 설치하기 위한 2MB 이상의 여유 공간, 윈도우 95 이상




수동 제어 팩은

수동 제어 팩은수동 조작 시스템을 선호하는 경우, autofloat 제어기 대신에 수동 제어 팩이 2468 모델과 제공될 수 있습니다

.
수동 제어 팩에는 압력/진공 주입구 밸브, 미세한 압력제어를 위한 정밀 압력 조정기, 기준 계기와 vent 밸브 등이 포함되어 있습니다.

· 제품 구성

Model Name설명
2465A-754

가스피스톤 계기

계기모드와 절대모드를 위한 진공챔버(bell jar)를 포함한 autofloat 장치 베이스, 예비부품 키트 포함 115/230 VAC 선택가능

2468A-799

트림질량 포함 질량세트

2468-758

표준범위: 0.4 - 103 in.Hg 피스톤 실린더

2468-707

옵션 중간 범위: 3.4 - 400 in.Hg 피스톤 실린더

2468-730

옵션 높은 범위: 4 - 2000 in.Hg (2 - 1000 psi / 140 mbar - 70 bar)

Accessories common to all models:

액세서리설명
2456-LEM

실험실환경 모니터(LEM)

2456-VAC

진공센서모듈

3990-801

7 MPa (1000 psi) 까지의 수동압력제어기

2465A-23

선과 연결구 키트

99878-800

Auto-vent 포함 진공펌프, 분당 85리터,50/60Hz
115/230 VAC 선택가능

*주의: autofloat 시스템은 auto-vent 기능 내장 진공펌프를 필요로 합니다.
*주의: 절대모드 압력의 생성에는 2대의 진공펌프가 필요합니다.

2456-800

피스톤 계기 모니터, 단일채널, RS-232 인터페이스와 WinPrompt 소프트웨어 포함 115/230 VAC, 50/60 Hz

2456-801

피스톤 계기 모니터, 2채널 RS-232 인터페이스(2)와 WinPrompt 소프트웨어 포함 115/230 VAC, 50/60 Hz
