피스톤 게이지(7MPa) 요약정보 및 구매

MODEL : PG7601

브랜드 FLUKE CALIBRATION
판매가격 전화문의 (031-713-5988)
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

상품 재고 보유중입니다.

제품 정보

진공 기준 가스 압력 7kPA ~ 7MPa (1~ 1000 psi)

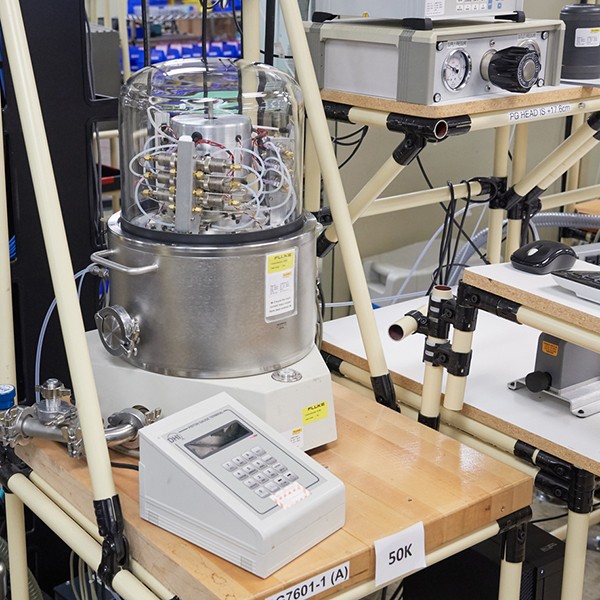

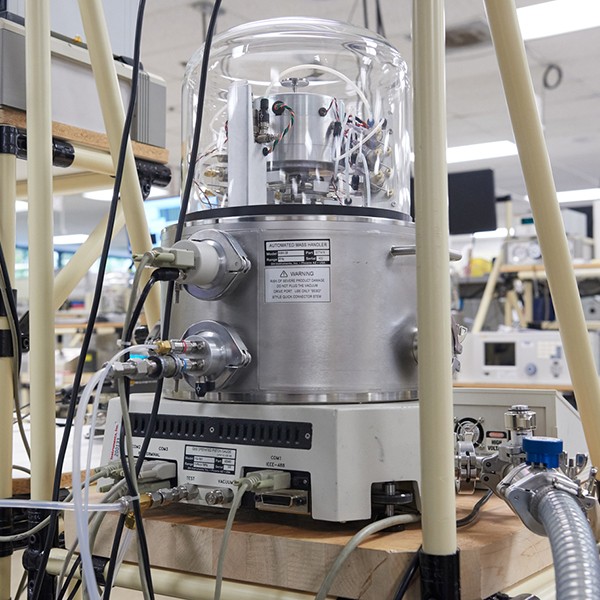

PG7601은 가스를 이용하여 대기압 및 그 이하의 력을 포함한 절대 및 계기 압력을 담당합니다. PG7601의 측정은 중량 부하를 담당하는 진공챔버(bell jar)를 비워서 진공에 기준할 수 있습니다.

PG7601은 모든 PG7000 표준 기능 (“기능”탭 참고)를 포함합니다.

  • 배출 진공챔버(bell jar)를 기준으로 절대 압력을 정의하기 위한 진공 기준의 정립과 측정 지원 진공챔버(bell jar)와 통합 진공 계기 포함
  • 0과 여타 정적 압력에서의 양성 및 음성 차압을 위한 “차압 모드” 동작 지원

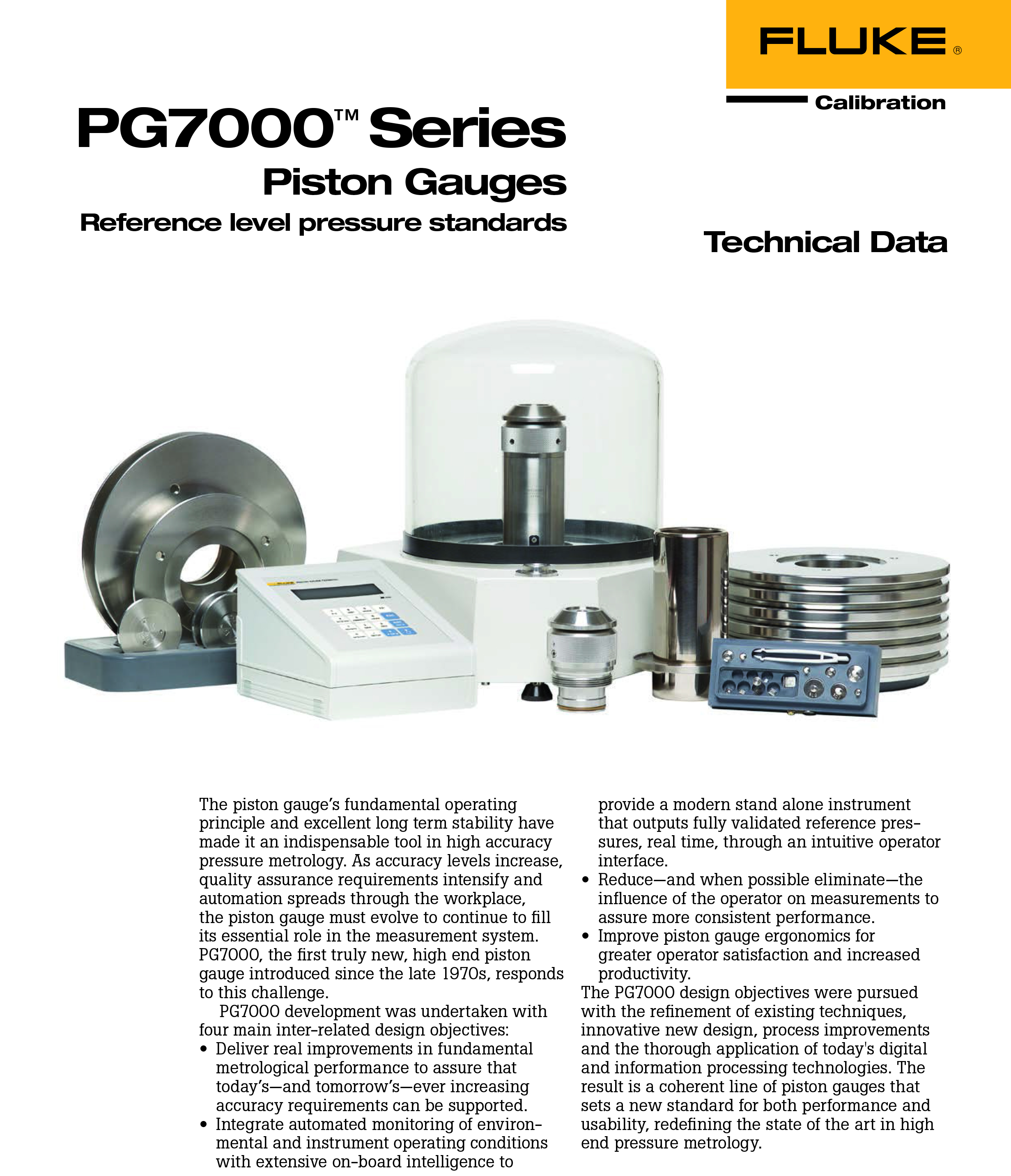

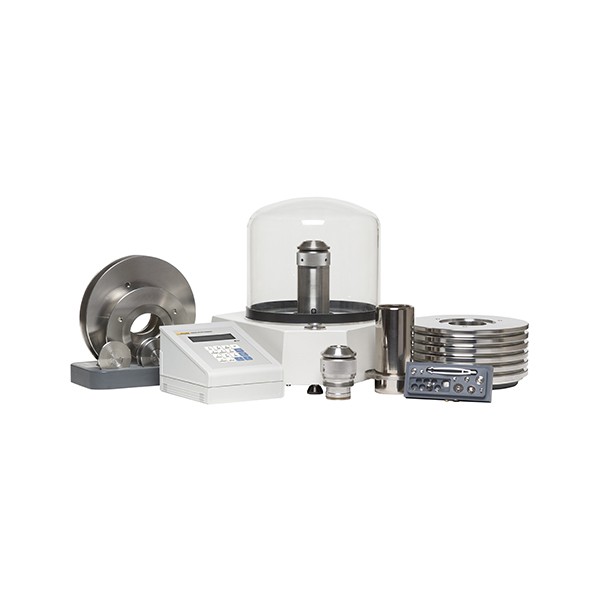

PG7000 피스톤 계기 제품 군은 진공에서 500 MPa까지의 통합 솔루션을 제공하는 기준 레벨 압력 표준입니다

  • 최저 불확도 수준을 위한 최첨단 일차 압력 표준
  • 진공에서 500MPa까지의 단일 솔루션
  • 실시간으로 완전 검증된 기준 압력 출력
  • 직관적인 지역 작업자 인터페이스
  • 수동, 반자동, 완전 자동 설정

PG7000 시리즈 교정 표준은 피스톤에 중량을 가하여, 알려진 유효 영역에 알려진 힘을 가하는 원리를 이용합니다.

내장 피스톤-실린더 모듈

각 PG7000 피스톤 실린더는 통합 metrology 기구로 핵심 피스톤 실린더 장착 부품을 포함합니다. 피스톤 실린더 계흑에 영향을 끼치는 모든 기계 부품은 피스톤 계기 플랫폼의 공용 부품이 아니라 개별 피스톤 실린더에 속합니다. 이에 따라 사용자는:

  • 범위 (피스톤-실린더)를 별도 툴 없이 수초 이내에 변경
  • 핵심 표면의 오염을 피하면서 피스톤-실린더를 다루고 교체
  • 다루는 과정에서의 충돌이나 의도하지 않은 충격으로부터 피스톤 실린더 보호
  • 장착 부품의 잦은 조립/분해를 줄여, 측정 재현성 향상
  • 각 장착 시스템이 특정 피스톤 실린더 크기와 범위에 최적화될 수 있도록 하여 피스톤 실린더 장착 설계 개선

중량 부하 동심성

피스톤과 중량 로드 사이의 독립 부품을 피스톤 캡과 중량 부하 bell 등 총 2개로 줄여줍니다. 피스톤 헤드는 설치 후 동심원 상으로 피스톤의 ± 20 microns 이내로 가공하여 사실상 피스톤의 일부가 되었습니다.

내장 전자 계통, 소프트웨어 및 원격 인터페이스

모든 대기와 장비 조건을 모니터링하는 전자계통은 PG7000플랫폼에 통합되었습니다. 원격 통신을 위한 RS-232, IEE 488 인터페이스 포함 시스템 전원이 터미널에 내장되어 PG 플랫폼으로부터 열원을 분리합니다. 지역 동작의 경우, 사용자는 간결한 터미널의 키패드와 알파뉴메릭(영문과 숫자의 혼합) 디스플레이로 PG7000과 인터페이스하여 빠르고 직관적인 사용이 가능합니다.

동작 환경의 온-보드 측정

PG7000은 압력을 오차 이내로 계산 하기 위한 상대 습도, 대기 압력, 주위 온도, 피스톤-실린더 온도, 기준 진공 등 모든 대기 및 동작 환경을 측정하는 통합 온-보드 측정을 수행합니다. 개별적인 측정을 현장에서 PG 터미널을 통해, 혹은RS-232나 IEE488 인터페이스로 원격에서 실시간으로 관찰할 수 있습니다. 임베디드 소프트웨어를 통한 온-보드 센서 확인 및 재교정 지원.

피스톤 특성 모니터링

PG7000은 피스톤 위치, 드랍율, 회전울과 회전 감속을 실시간으로 측정하고 표시합니다. 중량 로딩 bell 내부의 링을 접극자로 활용하여 LVDT 원리에 따라 피스톤 위치를 측정합니다. 회전율은 장착대의 센서가 질량 부하 bell 내부의 톱니 링을 광학적으로 관찰하여 측정합니다. 두 측정 시스템들은 완전히 비간섭적이며, 피스톤의 움직임을 어느 축에서든지 방해하지 않습니다.

준비/준비 안됨 표시

“준비/준비 안됨” 표시는 작업자에게 오차내 측정이 이루어져있는지를 알려주는 뚜렷한 “가동/중지”표시를 해줍니다. 피스톤 위치, 피스톤 하강율, 피스톤 회전율, 피스톤 회전 감속, 피스톤 온도 변화율과 기준 진공 (해당되는 경우) 등의 다양한 동작 환경에 대한 테스트를 기반으로 합니다. 모든 조건들이 특정 범위를 만족하는 경우 준비 조건이 표시됩니다. 사용자는 다양한 준비/준비 안됨 기준들을 맞춤설정할 수 있습니다.

피스톤 부유-접근 감지

기존 피스톤 계기를 동작시키는 데 가장 지루한 요소 중 하나는 피스톤을 부유시키기 위해 압력을 조정하는 것입니다. 피스톤은 부하 중량에 따라 갑자기 경고 없이 부유합니다. 그 점을 지나치지 않고 정확히 맞추는 것은 느리고 꼼꼼한 압력 제어를 요구합니다. PG7000은 피스톤이 마지막 스트로크를 떠나게 될 압력에 근접해 있다는 것을 미리 경고해주는 피스톤 전부하 시스템으로 피스톤 부유를 쉽게 해줍니다. 전부하 시스템은 마지막 스트로크에 있는 피스톤에만 영향을 끼칩니다; 피스톤 부유시의 자유로운 움직임을 방해하지 않습니다.

지능적 피스톤 회전

PG7000은 회전율과 그 쇠퇴율을 모니터링하는 최초의 상용 피스톤 계기입니다. 이러한 측정들은 압력 측정값이 항상 한계로 유지되도록 보장합니다. 이는 작업자의 회전율 모니터링 책임을 경감시켜주고, 주관적인 작업자 판단을 객관적인 측정으로 대체합니다.

보관 및 운송 컨테이너

PG7000 피스톤 계기 플랫폼과 중량 세트는, 강력 내후성 맞춤 장착물 주형 운반 케이스에 포장되어 최적의 보호를 제공합니다. PG7000 피스톤 실린더 모듈들은 소형, 견고한 PVC 총알 케이스에 담겨서 배달됩니다.

고급 압력 생성 및 제어 부품

모든 PG7000 압력 액세서리는 피스톤 계기 동작의 효율과 편의성을 최대화하도록 설계되었습니다. 수동, 반자동, 혹은 완전 자동으로 압력을 빠르고 손쉽게 생성하고 피스톤을 set point에 부유 하는 옵션들을 포함합니다.

COMPASS® for Pressure 교정 지원 소프트웨어

COMPASS 소프트웨어는 테스트 대상 장치 (Unit Under Test, UUT)의 기록을 설정하고, UUT의 테스트 절차를 규정하고 연관 짓고, 테스트를 수행하고, 기준 및 테스트 데이터를 수집하고, 표준 및 맞춤 보고서를 생성합니다. 모든 기준, UUT 및 테스트 데이터는 수집되어 데이터베이스와 구분되는 표준 파일에 저장됩니다. COMPASS는 수동 작업자 제어부터 완전 자동 무인 테스트 수행의 데이터 기록까지 모든 상황을 관리할 수 있습니다.

진공에서 500 MPa까지의 통합 솔루션

PG7000 라인 피스톤 계기들은 아주 낮은 절대 및 차동의 가스부터 500MPa (75000 psi)의 오일까지의 전체 압력범위를 포함합니다. 여러 피스톤 계기 플랫폼과 특별 액세서리가 서로 다른 범위와 매체를 처리하기 위해 필요하더라도, 라인 전체에 걸쳐 사용자 인터페이스와 동작 원리가 일관되게 유지됩니다. 대부분의 경우, 완전 가스 및 오일 교정 기능을 단지 두 개의 PG 플랫폼, 4개의 피스톤 실린더와 1개의 중량세트로 성취할 수 있습니다. 시스템간 일관성 유지로 쉽게 배우고 사용할 수 있습니다. 지원해야 할 metrology 요소를 최소화하여 유지 보수 비용을 감소 시킵니다.

PG7000 피스톤 실린더 모듈

피스톤 실린더는 유효 영역을 규정하며, 피스톤 계기의 핵심적인 metrology 요소입니다. 피스톤 실린더의 내재적 특성과 장착 방법 및 응용 방법은 피스톤 계기 성능의 핵심입니다.

PG7000피스톤 실린더는 Fluke Calibration이 독점 생산 기술로 생산하여, 피스톤과 실린더들이 이상적인 기하학적 구조에 0.2 micron 이내로 근접합니다.

순수 가스 동작 피스톤-실린더는 큰 직경과 아주 작은 환상 틈을 이용하여 가스 종류와 동작 모드 효과를 최소화하고 피스톤 부유 시간을 최대화합니다. 일례로, 35 mm 가스 구동 피스톤 실린더의 평균 환상 틈은 1 micron 이하입니다. Oil 구동 피스톤 실린더들은 작은 직경을 이용하여 일반적인 고압 범위를 관장하는데 필요한 질량을 최소화합니다.

모든 7000식 피스톤과 실린더들은 탄화텅스텐으로 만들어졌습니다. 각 PG7000은 완전 통합 metrology 기구로, 향상된 계측 성능을 위해 필수적인 실린더 장착 부품도 포함합니다. 모든 7000식 피스톤 실린더들은 O-ring이나 실린더 길이 방향에 맞게 밀봉이 포함되어 있지 않고, 압력에 따라 실린더가 변형할 수 있도록 하는 자유 변형 장착 시스템을 이용합니다. 고압 가스 기구를 위한 음성 자유 변형이 실린더 전장에 걸쳐 측정 압력을 고루 적용합니다. 이는 압력에 따른 변형을 줄이고 높은 동작 압력에서도 피스톤 드랍율을 낮게 유지하면서 기존 재진입 설계의 예측 불가능한 긴장점을 피합니다.

PG7000 Mass Sets

피스톤에 적재된 중량들은 중력에 의해 가속되어 피스톤에 알려져 있는 힘을 가하고 이에 규정 압력을 균형합니다.

PG7000 중량 세트들은 10kg 혹은 5kg의 주요 중량과, 0.5kg에서 0.1kg까지 5-2-2-1 순열을 이루는 분율 중량, 그리고 50kg에서 0.01g까지의 trim 중량으로 구성됩니다. 중량 세트 범위 내의 모든 중량 값은 0.01g부터 적재할 수 있습니다. 모든주요 중량 및 분율 중량들은 고체 비자성 스테인리스강으로 가공하여 공칭 중량값으로 조정되며, 시간에 따른 중량 안정도에 영향을 끼칠 수 있는 내부 공간이나 trim 하드웨어를 사용하지 않습니다. 개별 중량들은 각 중량의 모서리에 각진 표면과 적재와 적하를 돕는 특별 중량 트레이 등으로 다루기 편리합니다.

PG7000자동 중량 세트는 각 6.2kg 및 10kg의 중량 디스크와 0.1부터 3.2 혹은 6.4 kg까지 이진 순열을 이루는 관상 중량 세트로 이루어져있습니다.

공압식 자동 중량 핸들링 (AMH) 액세서리는 요구 중량값을 0.1 kg 단위로 적재합니다. AMH와 중량 세트는 필요한 경우 쉽게 제거하여 피스톤 실린더를 접근할 수 있습니다.

· 제품 사양

일반

전원요구사항교류 85 V ~ 264 V, 47 Hz ~ 440 Hz, 최대 22 VA 소모
일반 동작 온도범위18 °C ~ 28 °C (64 °F ~ 82 °F)
중량중량 부하가 없는 장비 플랫폼:
17 kg (37 lb)
PG 터미널1.4 kg (3 lb)
치수장비 플랫폼 (높이 x 너비 x 깊이) 36 cm x 40 cm x 35 cm
(14.5 in x 15.8 in x 13.8 in)
높이: 진공챔버 상부)
통신 포트RS-232 COM1: 호스트 컴퓨터
COM2: AMH 자동 중량 핸들러, 외부 공압계
COM3: 자동 압력 제어기
IEEE-488.2: 호스트 컴퓨터
최대 압력범위실제 범위는 피스톤 실린더와 중량 세트 선택의 영향을 받음
동작 매체가스: 공기, 헬륨, 질소
압력 연결시험용 포트: DH200
진공챔버(bell jar) vent 포트: DH200
기준 진공 펌프 포트: KF25

주의: DH200과 DH500은 6mm (1/4 in) 원추 왼나사 튜브를 위한 글랜드 목줄 형태 피팅입니다. DH200은 AE SF250C, HIP LF4 등과 동등하며 DH500은 AE F250C, HIP HF4등과 동등합니다

.
진공챔버(bell jar) vent 포트: DH200
진공 펌프 다운 포트: KF25

CE 적합성가능, 규정해야 함




중량들

중량 세트 사양모든 중량들은 몰드형 재사용 가능한 이동 케이스의 맞춤 장착물에 담겨 배달됩니다.
중량재질: 304L 비 자성 스테인리스 강

마감: 전해연마

조정 오차: 공칭 수치의 ± 20 ppm측정값의 정확도: 5ppm과 1mg 중 큰 값

측정값의 소급 가능성: 미국 표준 기술 연구소 (National Institute of Standards and Technology, NIST)




대기와 장비 조건 측정

온도피스톤 실린더 온도
범위: 0 ~ 40 °C
분해능: 0.01 °C
정확도: ± 0.1 °C
주위 온도
범위: 0 ~ 40 °C
분해능: 0.1 °C
정확도: ± 1 °C
내장 센서 통한 공압범위: 70 kPa ~ 110 kPa
분해능: 10 Pa
정확도: ± 140 Pa

공압은 DHI RPM4와 같은 RS-232 장치에서 자동으로 읽어 들일 수 있음

상대습도범위: 5 % ~ 95 % RH
분해능: 1 % RH
정확도: ± 10 % RH
피스톤 위치범위: ± 4.5 mm
분해능: 0.1 mm
피스톤 회전 (속도 및 감속)범위: 2 ~ 150 rpm
분해능: 1 rpm
Vacuum:범위: 0 ~ 20 Pa
분해능: 0.01 Pa
정확도: ± 0.1 Pa 혹은 측정값의 10 % 중 큰 값




압력 측정

PG7601PC-7100/7600-10와 10-L
감도1: 0.02 Pa + 0.5 ppm
재현 가능성2: ± 2 ppm
통상 측정 불확도3: ± (0.2 Pa +12 ppm)
통상 드랍율 (35kg): 0.2 mm/분

PC-7100/7600-20
감도1: 0.04 Pa + 0.5 ppm
재현 가능성2: ± 2 ppm
통상 측정 불확도3: ± (0.2 Pa +14 ppm)
통상 드랍율 (35kg): 0.3 mm/분

PC-7100/7600-50
감도1: 0.1 Pa + 0.5 ppm
재현 가능성2: ± 3 ppm
통상 측정 불확도3: ± (0.5 Pa +14 ppm)
통상 드랍율 (35kg): 0.5 mm/분

PC-7100/7600-100
감도1: 0.2 Pa + 0.5 ppm
재현 가능성2: ± 3 ppm
통상 측정 불확도3: ± (1 Pa +20 ppm)
통상 드랍율 (35kg): 0.7 mm/분

PC-7100/7600-200
감도1: 0.4 Pa + 0.5 ppm
재현 가능성2: ± 5 ppm
통상 측정 불확도3: ± (2 Pa +20 ppm)
통상 드랍율 (35kg): 1.00 mm/분

1 감도: 출력에서 나타난 입력의 최소 변이
2 재현 가능성: 피스톤 실린더 유효 영역과 중량의 결합 장기 안정도

압력 측정 불확도통상 압력 측정 불확도통상적인 동작 환경의 모든 불확도 근원은 ISO/TAG4W/WG3에 따라 확인, 객관화, 결합됩니다. 결과는 반올림하여 일반적인 사용자의 일반적인 사용조건에 대한 보수적인 총 불확도 값을 제공합니다.

· 제품 구성

Model Name설명
PG7601

전동식 피스톤회전을 포함하는 가스동작식 피스톤계기

PG7601-CE

전동식 피스톤회전을 포함하며 CE를 준수하는 가스동작식 피스톤계기

PC-7100/7600-10-L

10kPa/kg 경량 가스피스톤-실린더 모듈
내용물:

  • PVC “Bullet" 케이스
  • 교정보고서
PC-7100/7600-10 TC

10kPa/kg 가스피스톤-실린더 모듈
내용물:

  • PVC “Bullet" 케이스
  • 교정보고서
PC-7100/7600-50

50kPa/kg 가스피스톤-실린더 모듈
내용물:

  • PVC “Bullet" 케이스
  • 교정보고서
PC-7100/7600-200

200kPa/kg 가스피스톤-실린더 모듈
내용물:

  • PVC “Bullet" 케이스
  • 교정보고서
MS-7001-35

질량세트 (AMH없는 수동동작용)

공칭 총 질량: 35 kg

Accessories common to all models:

액세서리설명
3990-801

7 MPa (1000 psi) 까지의 수동압력제어기

3990-803 수동압력제어팩

20 MPa (3000 psi) 까지의 수동 압력제어

PPC4

가스압 제어기/교정기

RPM4-BAROM-1

기준 압력모부력수정과 대기 추가에 의한 절대압력을 위한 개선된 공기압 측정

PK-7000-PPC/MPC

상호연결성 키트-PG7102를 PPC 또는 MPC 압력제어기 그리고 시험대상 장치에 연결

PK-7600-PPC/MPC-DIF

상호연결 키트-낮은 선압력에서의 차압 사용 용도 RPM3 A0015 압력모니터 필요. 올바른 모델과 구성에 대해서는 Fluke Calibration 에 문의.

진공펌프

진공펌프-진공펌프와 상호연결은 대기압 이하의 압력에 대한 제어와, 진공챔버(bell jar)의 기체 방출에 요구됩니다. 올바른 모델과 구성에 대해서는 Fluke Calibration에 문의.

자동화 질량취급

자동화 질량취급 옵션에 대해서는 AMH-100과 AMH 질량세트 참조.

압력을 위한 COMPASS

자동화 , 데이터 수집,보고와 자산관리의 자동화를 위한 소프트웨어

Priority Gold Instrument CarePlan

Fluke Calibration Priority Gold Instrument CarePlan은 대부분의 교정 제품에 제공됩니다. 자세한 내용을 확인하거나 견적을 요청하려면 지역 Fluke Calibration 판매 담당자에게 문의하십시오. 877-355-3225로 고객 관리 센터에 전화하거나 careplans@flukecal.com으로 이메일을 보내실 수도 있습니다.

Silver CarePlan

Fluke Calibration Silver CarePlan은 대부분의 교정 제품에 제공됩니다. 자세한 내용을 확인하거나 견적을 요청하려면 지역 Fluke Calibration 판매 담당자에게 문의하십시오. 877-355-3225로 고객 관리 센터에 전화하거나 careplans@flukecal.com으로 이메일을 보내실 수도 있습니다.
