기능 개요

> 1 채널 AC 또는 DC 솔리드 스테이트 릴레이

> 안테나가있는 키 Fob 원격 제어 릴레이

> 리모컨에 따라 750 ~ 1,000 피트 범위

> 보안 암호화를 사용하여 최대 40 대의 Key Fob 리모컨을 페어링합니다.

> 프로그래밍 가능한 기능이있는 무선 원격 릴레이 제어

> 프로그래밍 가능한 릴레이 기능:

> 릴레이 플래시, 토글, 켜기 / 끄기 및 타이머 제어

> USB를 통해 PC로 구성한 다음 영구 설치

> 릴레이 및 사용 중 / 준비 LED를 사용한 12VDC 작동

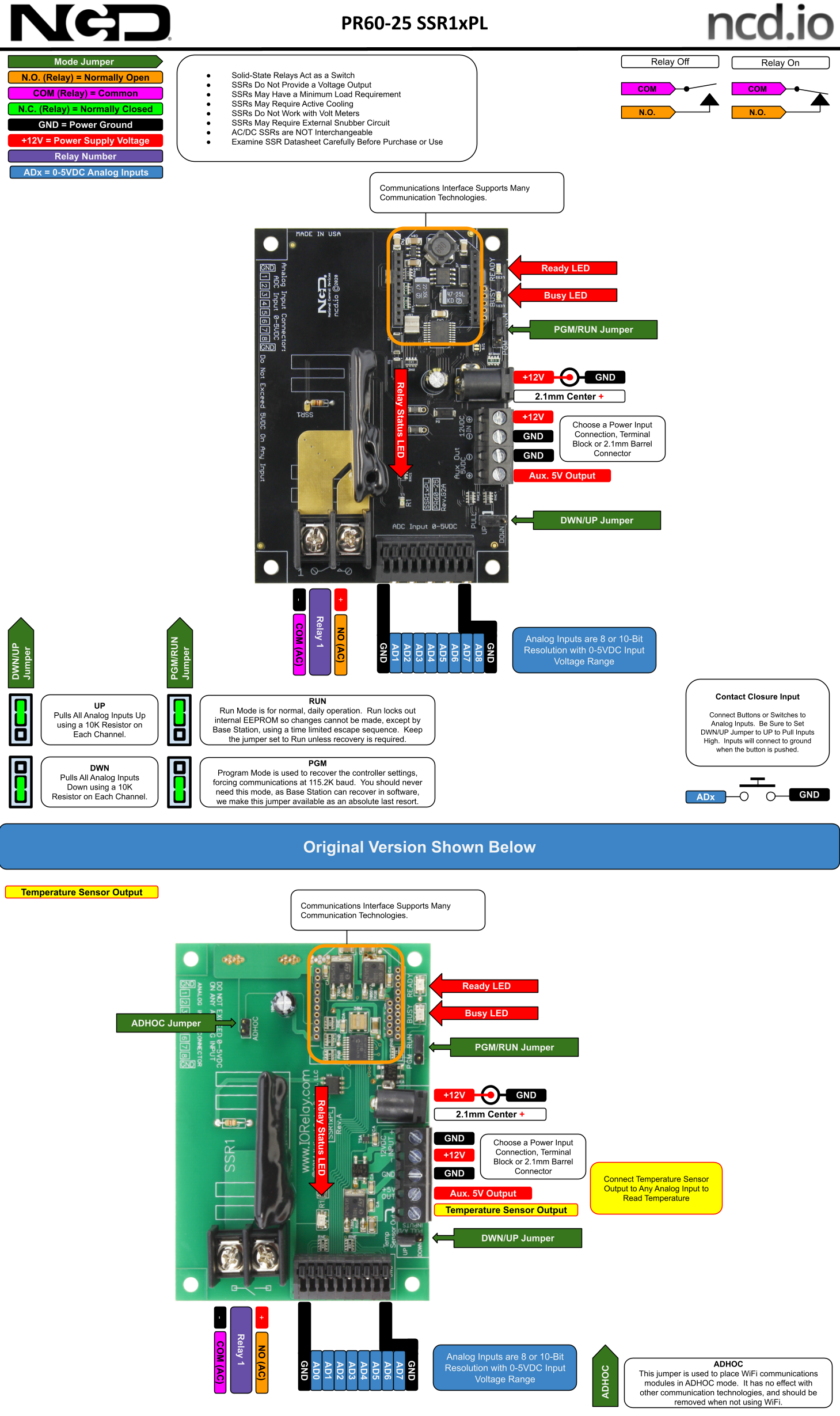

솔리드 스테이트 SPST 릴레이가있는 장거리 원격 제어 스위치 1 채널

이 1 채널 솔리드 스테이트 릴레이 보드는 프로그래밍 가능한 원격 제어 Key Fob에서 제어됩니다. 다양한 AC 또는 DC 솔리드 스테이트 릴레이 (구매시 구성)와 함께 사용할 수 있습니다. ProXR에 구축 된 당사의 Key Fob 컨트롤러는 다양한 방식으로 릴레이를 제어 할 수 있습니다. 릴레이 전환, 릴레이 켜기 또는 끄기, 릴레이 플래시, 일정 기간 동안 릴레이 활성화 등을 수행하도록 Key Fob 버튼을 구성합니다. KFX 시리즈 Key Fob 컨트롤러는 엄청난 릴레이 제어 기능을 제공하기 때문에 업계에서 독특합니다. 이 컨트롤러에는 고 신뢰성 자동화 애플리케이션에 이상적인 Solid-State 릴레이가 장착되어 있습니다. KFX 시리즈 컨트롤러는 구매시 구성된 업계 최고의 750 피트 또는 1,000 피트 범위 리모컨과 함께 제공됩니다. 컴퓨터에 KFX Key Fob 수신기를 구성하십시오. 일단 구성되면 컴퓨터가 더 이상 필요하지 않습니다. 또한 키 포브 컨트롤러를 맞춤형으로 사전 구성하여 수령 즉시 설치할 수 있습니다. 완벽한 보안 암호화 기능을 갖춘 단일 Key Fob 릴레이 컨트롤러와 최대 40 대의 리모컨을 페어링합니다. 모든 리모컨은 같은 방식으로 릴레이를 제어합니다. 12VDC에서 작동합니다. 전원 공급 장치, Key Fob 리모컨 및 기타 액세서리는 별도로 판매됩니다.

키 Fob 릴레이 정보

2 세대 Key Fob 시리즈 컨트롤러를 통해 사용자는 최대 750 피트 떨어진 핸드 헬드 리모컨으로 릴레이를 제어 할 수 있습니다! 릴레이 전환, 릴레이 켜기 및 끄기, 타이머 활성화 및 릴레이 점멸 장치 제어를위한 버튼을 구성합니다. 통합 보안 기능은 쉬운 구성을 유지하면서 무단 작동을 방지합니다. 최대 40 개의 서로 다른 Key Fob 리모컨을 단일 컨트롤러에 페어링합니다.

작동 원리

Key Fob 시리즈 컨트롤러에는 Key Fob 신호를 수신하고 사전 프로그래밍 된 데이터를 릴레이 컨트롤러로 전송하기 위해 맞춤형으로 설계된 KFX 수신기가 포함되어 있습니다. Key Fob에서 버튼을 누르면 KFX 수신기는 최대 9 바이트의 데이터를 릴레이 컨트롤러로 보냅니다.

KFX 수신기는 릴레이 컨트롤러에서 제거하고 컴퓨터에 연결하여 쉽게 구성 할 수 있습니다. KFX 수신기는 버튼 누름 및 버튼 해제 이벤트에 대해 구성 할 수 있습니다. 무료베이스 스테이션 소프트웨어를 사용하여 릴레이 타이머, 토글 명령, 릴레이 켜기 / 끄기 및 릴레이 플래셔와 같은 다양한 방법으로 릴레이를 제어하기 위해 KFX 수신기 내부의 설정을 변경하십시오.

KFX 수신기는 버튼 누름 및 버튼 해제 이벤트에 대해 구성 할 수 있습니다. 버튼이 8 개 미만인 작은 키 포브를 사용하려는 경우 추가 KFX 메모리를 사용하여 버튼을 눌렀다 놓을 때 9 바이트 이상을 전송할 수 있습니다.

추가 정보

단일 KFX 수신기 모듈로 사용자는 1, 2, 3, 4, 5 및 8- 버튼 리모컨을 포함하여 최대 40 개의 키 포브를 연결할 수 있습니다. KFX 모듈은 최대 750 피트의 작동 거리에 도달하며 이전 세대의 Key Fob 수신기보다 뛰어난 응답 성을 제공합니다. KFX 수신기와 페어링 된 모든 Key Fob은 동일한 KFX 수신기와 페어링 된 다른 Key Fob과 똑같은 기능을 수행합니다. 각 리모컨을 개별적으로 식별하고 다른 데이터를 생성하는 것은 불가능합니다. 간단히 말해, 모든 리모컨은 동일한 KFX 수신기와 페어링 될 때 정확히 동일한 기능을 수행합니다.

열쇠 고리 구성

KFX 수신기 모듈은베이스 스테이션 소프트웨어를 사용하여 구성되며 구성 중에 만 ZIGMO에 연결해야합니다. 사용하려는 KFX 수신기의 수에 관계없이 하나의 ZIGMO 만 필요합니다. ZIGMO는 컴퓨터와 KFX 수신기 사이의 인터페이스 역할을하여 각 Key Fob 버튼 누름에 대해 전송되는 Baud Rate 및 Data Bytes를 정의 할 수 있습니다. ZIGMO는 KFX 통합 키트에 포함되어 있습니다.

참고: 주어진 KFX 수신기 모듈에 수많은 키 포브를 페어링하는 경우 각 키 포브의 버튼 번호가 모든 키 포브에 대해 동일하다는 점을 권장합니다. 그러나 이는 반드시 필요한 것은 아니지만 KFX를 더 쉽게 사용할 수 있게 됩니다.

릴레이 옵션

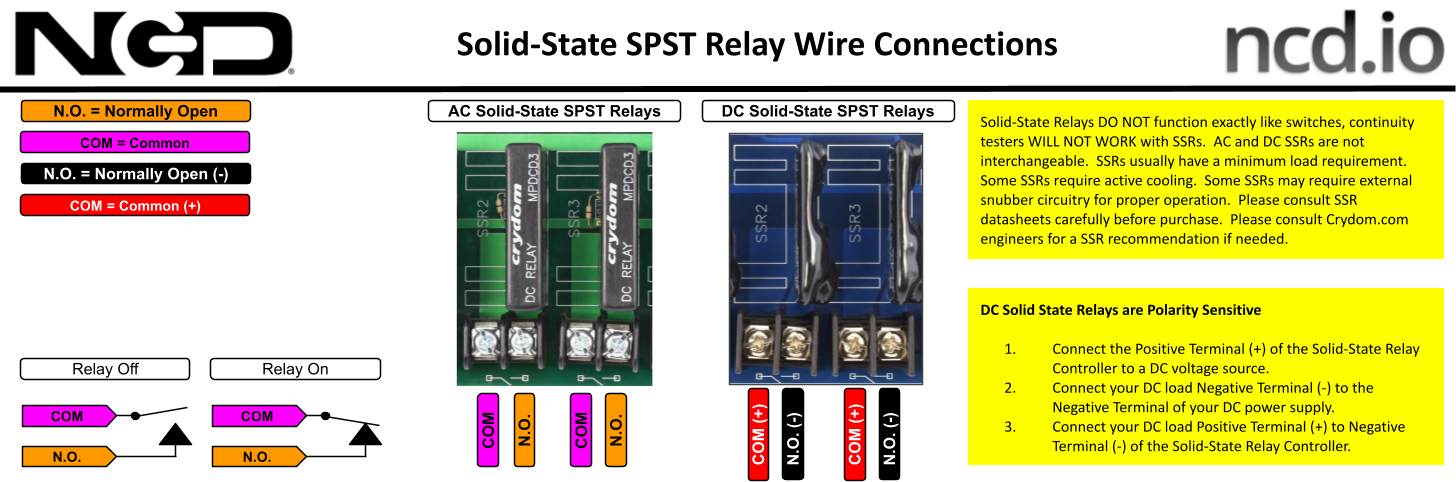

솔리드 스테이트 릴레이 옵션

솔리드 스테이트 릴레이는 농업용 스위칭 애플리케이션 또는 원격 스위칭에 이상적입니다. SSR은 펌프, 밸브, 솔레노이드, 조명 및 기타 고 신뢰성 애플리케이션을 제어하기 위해 자주 선택됩니다. NCD 솔리드 스테이트 릴레이 컨트롤러에는 솔리드 스테이트 릴레이가 포함되어 있지 않지만 제품을 사용자 정의 할 때 필요한 솔리드 스테이트 릴레이 유형을 선택할 수있는 옵션이 있습니다. 이 컨트롤러는 특정 Crydom 솔리드 스테이트 릴레이에 맞게 특별히 설계되었지만 다른 회사에서 만든 다른 솔리드 스테이트 릴레이와 호환 될 수도 있습니다. (솔리드 스테이트 릴레이 옵션 검토)
