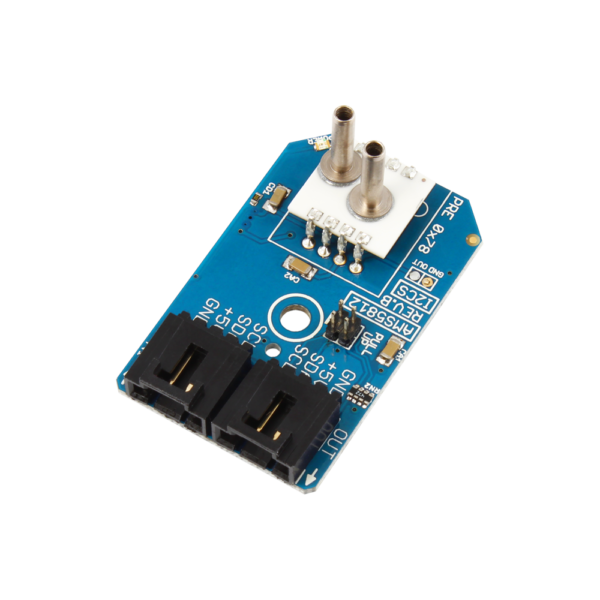

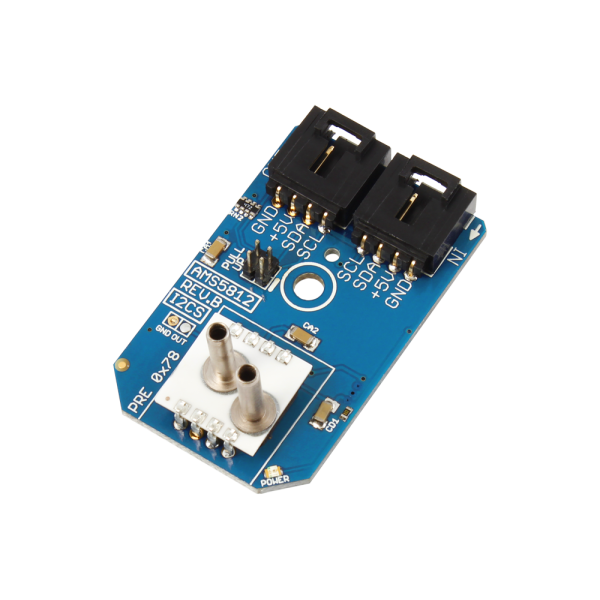

AMS5812-0600-D 증폭 압력 센서 0-4137 mbar 0 ~ 60.0 PSI I2C 미니 모듈 요약정보 및 구매

MODEL : PR3B-15

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • AMS5812-0600-D 증폭 압력 센서 0-4137 mbar 0 ~ 60.0 PSI I2C 미니 모듈
    +0원

제품 정보

기능 개요
  • 압력 감지 0-4137 mbar 0 ~ 60.0 PSI
  • 증폭, 보정 및 온도 보상
  • RT에서 장기 안정성 및 높은 정확도
  • 차동 / 상대 및 양방향 버전
  • 사용 가능한 절대 (기압) 버전
  • 프로그래밍 가능한 I2C 주소
  • 5V I2C 미니 모듈 폼 팩터
  • 모듈 식 AMS5812 브레이크 아웃 보드

AMS 5812 압력 센서는 아날로그 0.5 – 4.5 V 전압 출력과 디지털 I2C 인터페이스를 갖춘 고정밀 OEM 센서 시리즈입니다. -25 ~ + 85 ° C의 넓은 온도 범위에서 보정 및 보정됩니다. AMS 5812는 인쇄 회로 기판 (PCB)에 조립하기위한 이중 인라인 패키지 (DIP)로 제공되며 추가 구성 요소없이 완벽하게 작동합니다. 전기 연결은 DIP 솔더 핀을 통해 이루어집니다. 압력은 두 개의 수직 금속 튜브를 통해 연결됩니다. AMS 5812는 미세 가공 된 고품질 압전 저항 측정 셀과 세라믹 기판의 최신 신호 조절 혼합 신호 ASIC를 결합합니다. 이를 통해 고정밀 측정과 탁월한 드리프트 및 장기 안정성이 가능합니다. AMS 5812 시리즈의 센서는 다양한 애플리케이션과 압력 범위에 사용할 수 있습니다. 압력 범위 0 – 0.075 PSI ~ 0 – 100 PSI의 차동 (상대) 장치, 0 – 15 PSI, 0 – 30 PSI 및 기압 유형에 대한 절대 압력 변형. 양방향 차동 장치는 -0.075 / + 0.075 PSI에서 최대 -15 / +15 PSI까지 사용할 수 있습니다. AMS 5812의 일반적인 응용 분야에는 기압 측정, 진공 모니터링, 가스 흐름, 의료 기기, 난방, 환기 및 공조 (HVAC)가 포함됩니다.

모든 I2C 미니 모듈은 5VDC에서 작동하도록 설계되었습니다. 편리한 4 핀 플러그를 사용하여 장치를 I2C 버스에 데이지 체인으로 연결할 수 있으므로 납땜 할 필요가 없습니다. 다음 자동화 애플리케이션에 필요한 장치를 연결하기 만하면됩니다. 풀업 저항은 모든 NCD 마스터 장치에 포함되어 있습니다. 자체 I2C 포트에 배선하는 경우, 편의를 위해 온보드 4.7K 점퍼 선택 가능한 풀업 저항을 사용할 수 있습니다. 모든 I2C 미니 모듈에는 I2C 케이블이 포함됩니다.

nodeLynk ™ 장치

이것은 nodeLynk 장치이며 적절한 작동을 위해 nodeLynk 마스터 어댑터가 필요합니다. nodeLynk 장치는 마스터 마이크로 프로세서에 연결되어 하드웨어 감지 및 제어 기능을 쉽게 추가 할 수 있습니다.

nodeLynk는 무엇입니까?

nodeLynk를 사용하는 체인 확장 장치. 다양한 액세서리를 연결하여 nodeLynk 호환 컨트롤러의 기능을 확장하십시오. nodeLynk를 사용하여 릴레이 컨트롤러, 센서, PWM 드라이버, 디스플레이, 다양한 4-20mA, 0-10V ADC 및 DAC는 물론 다양한 TTL 및 절연 GPIO 장치를 추가하십시오. 모든 nodeLynk 장치는 I2C 통신을 사용하여 장치를 함께 연결합니다. nodeLynk는 납땜없이 기능을 확장하는 쉬운 방법입니다. nodeLynk는 몇 초 만에 확장이 가능하므로 소프트웨어 및 펌웨어 개발에 집중할 수 있습니다.

nodeLynk I2C 인터페이스 란 무엇입니까?

NCD는 하드웨어 I2C 인터페이스 커넥터 표준 인 nodeLynk를 사용하는 플러그 앤 플레이 모듈 식 하드웨어의 제작자입니다. nodeLynk I2C 장치를 사용하면 I2C 버스에서 여러 장치를 함께 연결하고 각 장치와 고속으로 개별적으로 통신 할 수 있습니다 (I2C의 제한 사항에 따름). nodeLynk I2C 인터페이스는 표준 4 핀 I2C 입력 및 I2C 출력 커넥터를 사용합니다. nodeLynk I2C 장치는 5V I2C 데이터를 통신하고이 커넥터를 통해 5V DC 전원을 제공합니다. nodeLynk I2C 장치는 모든 데이터 전송에 표준 I2C 통신을 사용하며, 이는 오늘날 생산중인 거의 모든 마이크로 컨트롤러에서 지원합니다. nodeLynk I2C 인터페이스는 엄격하게 5V 표준으로 긴 케이블을 통한 전송에 이상적입니다. nodeLynk I2C 장치에는 항상 6 인치 (152mm) 4 선 I2C 케이블이 포함됩니다. nodeLynk I2C 미니 모듈에는 항상 3 ″ (76mm) 4 선 I2C 케이블이 포함됩니다. 자체 nodeLynk I2C 인터페이스를 설계에 포함하려는 설계자는 케이블과 커넥터를 별도로 사용할 수 있습니다.

플러그 앤 플레이 연결

nodeLynk I2C 장치는 사용 가능한 모든 nodeLynk I2C 출력에 연결됩니다. 여기에는 모든 NCD IoT 장치를 포함하여 NCD IoT 범주에서 만드는 거의 모든 것이 포함됩니다. 우리는 또한 nodeLynk I2C 장치를 대부분의 컴퓨팅 플랫폼에 직접 쉽게 연결할 수있는 광범위한 I2C 어댑터를 제조합니다. nodeLynk I2C 인터페이스 어댑터는 Arduino, Banana Pi, BeagleBone, Bluz, ESP8266, Onion Omega, Particle Photon 및 Electron, PyCom, Raspberry Pi, 2, 3, Zero 및 Windows에서 사용할 수 있습니다. 우리는 항상 nodeLynk I2C 장치에 대한 새로운 플랫폼 지원을 추가하기 위해 노력하고 있습니다. nodeLynk I2C 인터페이스 장치는 마이크로 컨트롤러 산업의 거의 모든 것과 호환됩니다.

무제한 I2C 확장

플러그 앤 플레이 I2C 인터페이스 표준을 기반으로 모든 nodeLynk I2C 장치에는 I2C 출력 포트가 장착되어있어 다양한 센서, 전류 모니터, 릴레이 컨트롤러, PWM 컨트롤러 등으로 쉽게 확장 할 수 있습니다! 우리는 항상 모듈 식 플러그 앤 플레이 I2C 프레임 워크를위한 새로운 확장을 설계하고 있습니다. 우리는 모든 형태의 자동화를 단순화하기 위해 상호 연결된 장치의 제품 라인을 구축하는 데 전념하고 있습니다. 필요에 가장 적합한 모듈을 선택하고 포함 된 I2C 확장 케이블을 사용하여 함께 연결하여 하드웨어를 몇 초 만에 재사용하거나 업그레이드하십시오!

Raspberry Pi (위)는 nodeLynk Master 어댑터에 연결되어 있습니다. nodeLynk 장치는 I2C 통신을 사용하여 Raspberry Pi nodeLynk 마스터에 연결됩니다. 각 nodeLynk 장치는 체인의 적절한 작동을 위해 다른 I2C 주소를 가져야합니다. 일부 nodeLynk I2C 장치에는 고정 주소가있는 반면 다른 장치는 제한된 주소 범위에 걸쳐 주소를 구성 할 수 있습니다.

nodeLynk I2C 인터페이스 장치 전원 공급

일부 nodeLynk I2C 장치에는 외부 전원 공급 장치가 필요하고 다른 장치는 5VDC의 4 핀 I2C 버스 커넥터를 통해 전원을 공급받을 수 있으며 다른 장치는 외부 및 I2C 버스 전원 중에서 선택할 수있는 점퍼입니다. 모든 I2C 미니 모듈은 5V I2C 버스 커넥터를 통해 전원이 공급되므로 연결이 크게 단순화됩니다.

· 제품 사양

배선도

pub?w=1462&h=1535&1622571881


데이터 시트

문서 다운로드

커뮤니티 저장소


AMS 센서에 대한 특별 참고 사항

압력 포트 1의 매체 호환성 (포트 1에 대한 설명은 그림 참조) : 깨끗하고 건조한 가스, 실리콘에 비 부식성, RTV 실리콘 고무, 금 (알칼리성 또는 산성 액체는 센서를 손상시킬 수 있음).

압력 포트 2의 매체 호환성 (포트 2에 대한 설명은 그림 참조) : 실리콘, Pyrex, RTV 실리콘 고무에 비 부식성 유체 및 가스.

완전한 호환성 정보는 데이터 시트를 검토하십시오.

I2C 인터페이스 호환성

NCD I2C 인터페이스 장치는 널리 사용되는 많은 IoT 컴퓨팅 플랫폼에 연결하도록 설계되었습니다. 이를 통해 다른 제조업체의 "두뇌"를 당사 장치에 직접 연결하여 쉽게 플러그 앤 플레이 작업을 수행 할 수 있습니다. I2C 인터페이스 장치는 I²C를 기본 통신 기술로 사용합니다. 아래 참고 사항은 타사 기술을 장치에 연결하는 방법을 안내하며이 섹션에서 필요할 수있는 모든 어댑터를 강조합니다. 모든 NCD I2C 인터페이스 장치는  I²C 출력을 사용하여 다른 교차 플랫폼 I²C 슬레이브 장치에 함께 연결할 수 있습니다  또한 NCD I2C 장치는 NCD IoT 인터페이스 장치 의 I2C 출력에 연결할 수 있습니다 여기를 클릭하면 NCD I2C 인터페이스 어댑터 의 전체 목록을 볼 수 있습니다.

Arduino 인터페이스

바나나 파이 인터페이스

BeagleBone 인터페이스

Bluz Bluetooth 인터페이스

CHIP 인터페이스

ESP8266 인터페이스

입자 인터페이스

Onion Omega 1 & 2 인터페이스

PyCom 인터페이스

Raspberry Pi 인터페이스

Windows 8/10 PC USB 인터페이스
