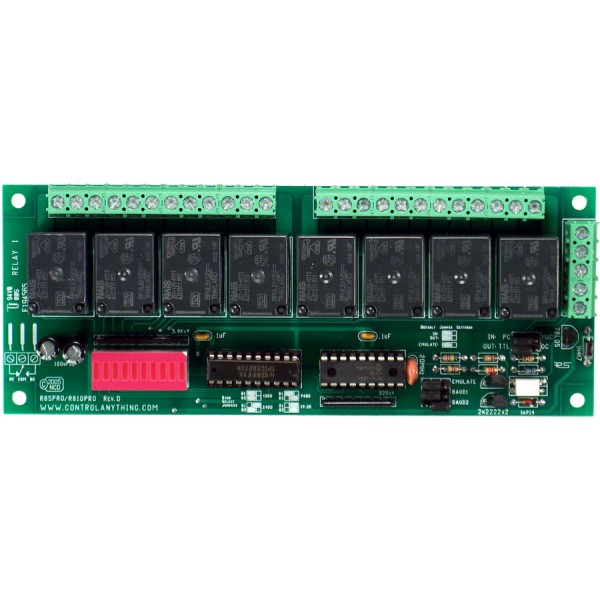

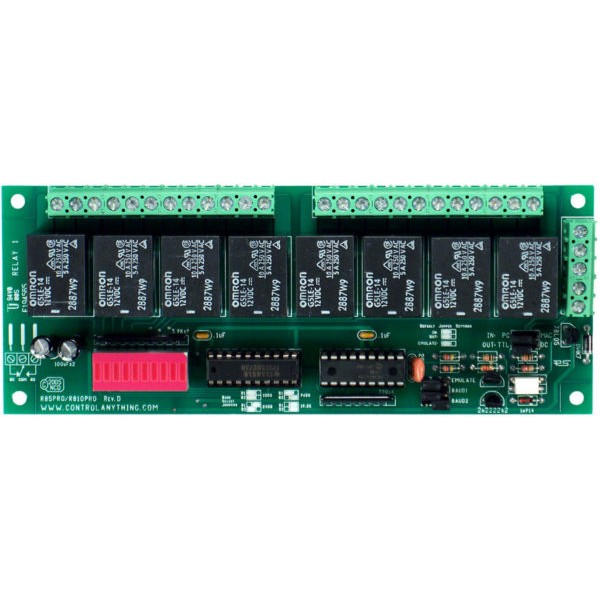

범용 SPDT 릴레이가있는 RS-232 8 채널 릴레이 컨트롤러 요약정보 및 구매

MODEL : 범용 SPDT 릴레이가있는 RS-232 8 채널 릴레이 컨트롤러

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 범용 SPDT 릴레이가있는 RS-232 8 채널 릴레이 컨트롤러
    +0원

제품 정보

기능 개요
  • 1200 / 2400 / 9600 / 19.2K Baud 동작
  • 전원 LED, 릴레이 상태 LED
  • 전체 또는 개별 릴레이의 제어 상태
  • 모든 또는 개별 릴레이의 상태 읽기
  • 양방향 통신 기능
  • 통합 타이머 기능
  • E3C 준수
  • 프로그래밍 가능한 릴레이 메모리
  • 광 절연 RS-232 입력
  • 2 개의 RS-232 입력 레벨
  • + 12V 작동, 2 / 3-Wire RS-232
  • 과잉 트랜지스터 드라이버
  • No-Click 파워 업
  • 외형 치수는 매뉴얼 참조

 비디오 플레이어
00:00
00:25

Pro 시리즈 릴레이 제어

양방향 통신으로 모든 또는 개별 릴레이 제어
간편한 RS232 연결에 사용 가능한 빠른 시작 키트 까다로운 애플리케이션을 위한
고 신뢰성 릴레이 보드

RS-232 직렬 릴레이 컨트롤러

당사의 RS-232 릴레이 보드는 완전한 E3C 규격이므로 최대 256 개의 NCD 장치가 단일 RS-232 직렬 포트를 공유 할 수 있습니다. 어떤 조합 으로든 최대 256 개의 장치를 믹스 앤 매치합니다. 각 장치에 개별적으로 또는 모든 장치에 한 번에 말하십시오. 이 릴레이 컨트롤러를 제어하려면 릴레이 컨트롤러와 컴퓨터 또는 마이크로 컨트롤러 사이에 데이터와 접지선을 연결하기 만하면됩니다. + 12V DC를 보드에 제공하고 ASCII 문자 코드를 보내 릴레이를 제어합니다. 단순한 디자인조차도 고품질 드라이버 단계가 필요하며 이것이 바로 직렬 릴레이 컨트롤러에 적용한 것입니다. 빠르게 반응하는 플라이 백 다이오드는 드라이버 회로에서 위험한 전압을 분로하는 데 도움이됩니다. 기능에는 클릭없는 시작, LED 상태 표시 등 및 E3C 준수가 포함됩니다. 릴레이는 9600 보드로 제어 할 수 있으며 보드는 RS-232 데이터를 전달할 수있는 모든 컴퓨터 또는 마이크로 컨트롤러와 호환됩니다. USB to Serial 어댑터를 사용하여이 보드를 컴퓨터의 USB 포트에 연결합니다. USB- 직렬 어댑터는 빠른 시작 키트와 함께 사용되며 결제시 사용할 수 있습니다.

NCD 구성 요소 라이브러리

Pro Series 컨트롤러 용으로 완벽하게 작동하는 프로그램이 NCD 컴포넌트 라이브러리에 포함되어 있습니다. NCD Component Library를 사용하여 프로그래밍을 "시작"했습니다. 이 샘플은 완전히 작동하는 샘플이기 때문에 시작했다고 말하지만 소스 코드도 포함되어 있으므로 정확한 필요에 맞게 사용자 지정할 수 있습니다. NCD Component Library는 NCD 제품 라인에 대한 통신을 크게 단순화하는 Visual Studio 2005/2008 용 플러그인입니다. 샘플은 Visual Studio에서 실행하고 필요에 따라 완전히 사용자 지정할 수 있습니다. 릴레이 제어, 읽기 상태 및 타이밍 기능을 포함한 4 가지 Pro Series 샘플을 사용할 수 있으며 각 샘플의 스크린 샷을 보려면 NCD 구성 요소 라이브러리 페이지를 방문하십시오. 무료 NCD 구성 요소 라이브러리를 다운로드하여 시작하면 그 어느 때보 다 빠르게 NCD 장치와 통신 할 수 있습니다!

위의 샘플은 최대 8 개의 릴레이에 대한 제어 및 상태 읽기를 보여줍니다. 4 및 8 채널 SPDT 및 DPDT 버전을 포함한 모든 Pro (ProXR 아님) 시리즈 릴레이 컨트롤러와 호환됩니다.

위의 스크린 샷은 NCD Component Library와 함께 사용할 수있는 4 개의 완전 기능을 갖춘 Pro Series 샘플 중 하나를 보여줍니다. NCD 구성 요소 라이브러리 페이지 에서 모든 예제를 확인하십시오  .

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

R810PRO, R85PRO, R8XPRO, R8X
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


10a_spdt_relay

10Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

5a_SPDT_relay

5Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 스크류 터미널을 통해 이루어집니다. 데이터 시트 검토

· 제품 사양

배선도

pub?w=1456&h=578&1624485298
확대하려면 클릭

pub?w=1456&h=645&1624485298



릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제로 인해 릴레이 제어 애플리케이션이 간헐적으로 불안정해질 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.


RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.
