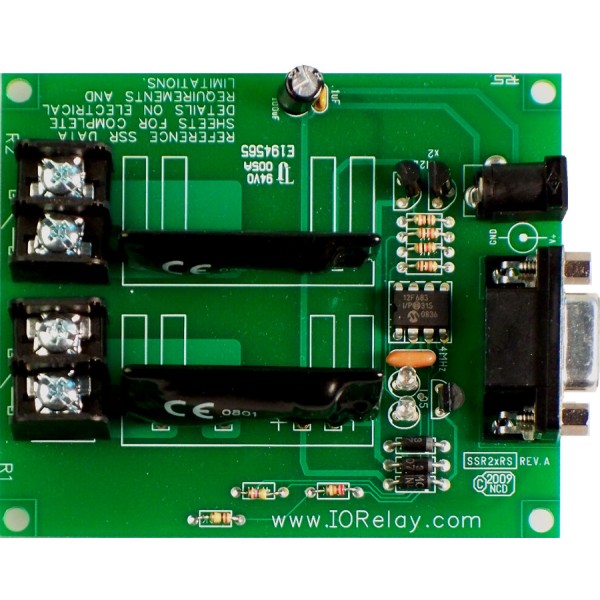

직렬 인터페이스가있는 RS-232 2 채널 솔리드 스테이트 릴레이 컨트롤러 요약정보 및 구매

MODEL : 직렬 인터페이스가있는 RS-232 2 채널 솔리드 스테이트 릴레이 컨트롤러

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 직렬 인터페이스가있는 RS-232 2 채널 솔리드 스테이트 릴레이 컨트롤러
    +0원

제품 정보

기능 개요
  • 9600 Baud 작동
  • 릴레이 상태 LED
  • 빠른 연결 터미널 블록
  • TTL RS-232 입력
  • + 12V 작동, 2-Wire RS-232
  • 절연 솔리드 스테이트 릴레이
  • No-Click 파워 업
  • 양방향 통신 가능

솔리드 스테이트 : 기계식 릴레이에 대한 실용적인 대안!

기계식 릴레이는 저비용 제어 애플리케이션에서 좋은 위치를 차지합니다. 그러나 일부 사용자에게는 솔리드 스테이트 스위칭 만 가능합니다. 솔리드 스테이트 릴레이는 장기적인 신뢰성, 조용한 작동 또는 높은 유도 내성이 필요한 사용자에게 이상적입니다. 많은 유도 제어 애플리케이션에는 솔리드 스테이트 릴레이가 필요합니다. 모터, 밸브, 펌프, 솔레노이드 및 대형 변압기 (형광등 포함)와 같은 유도 성 부하는 릴레이 컨트롤러의 논리를 방해하는 유도 성 부하의 가능성을 줄이므로 솔리드 스테이트 릴레이를 사용하면 이점을 얻을 수 있습니다.

빠른 연결 터미널 블록이있는 이중 릴레이

양방향 통신
온보드 간편한 RS232 연결로 하나 또는 두 개의 릴레이 제어
까다로운 애플리케이션을위한 고 신뢰성 릴레이 보드

RS-232 직렬 릴레이 컨트롤러

이 간단한 RS-232 릴레이 보드는 컴퓨터의 RS-232 포트를 사용하여 기본적인 릴레이 제어 기능을 제공하도록 설계되었습니다. 릴레이 켜기 및 끄기 명령과 릴레이 상태 읽기를 지원합니다. + 12V DC를 보드에 제공하고 ASCII 문자 코드를 보내 릴레이를 제어합니다. 단순한 디자인조차도 고품질 드라이버 단계가 필요하며 이것이 바로 직렬 릴레이 컨트롤러에 적용한 것입니다. 빠르게 반응하는 플라이 백 다이오드는 드라이버 회로에서 위험한 전압을 분로하는 데 도움이됩니다.

기능에는 클릭없는 시작, LED 상태 표시 등 및 E3C 준수가 포함됩니다. 릴레이는 9600 보드로 제어 할 수 있으며 보드는 RS-232 데이터를 전달할 수있는 모든 컴퓨터 또는 마이크로 컨트롤러와 호환됩니다.

USB to Serial 어댑터를 사용하여이 보드를 컴퓨터의 USB 포트에 연결합니다. USB- 직렬 어댑터는 빠른 시작 키트와 함께 사용되며 결제시 사용할 수 있습니다.

NCD 구성 요소 라이브러리

R25, R210, R220 및 R230에 대해 완벽하게 작동하는 프로그램이 NCD 구성 요소 라이브러리에 포함되어 있습니다. NCD Component Library를 사용하여 프로그래밍을 "시작"했습니다. 이 샘플은 완전히 작동하는 샘플이기 때문에 시작했다고 말하지만 소스 코드도 포함되어 있으므로 정확한 필요에 맞게 사용자 지정할 수 있습니다. NCD Component Library는 NCD 제품 라인에 대한 통신을 크게 단순화하는 Visual Studio 2005/2008 용 플러그인입니다. 샘플은 Visual Studio에서 실행할 수 있으며 필요에 따라 완전히 사용자 지정할 수 있습니다. 릴레이를 켜고 끄고, 릴레이 상태를 읽고, 릴레이의 시작 기본 상태를 검색하기 위해 두 가지 다른 이중 채널 샘플을 사용할 수 있습니다. 각 샘플의 스크린 샷을 보려면 NCD 구성 요소 라이브러리 페이지를 방문하십시오. 무료 NCD 구성 요소 라이브러리를 다운로드하여 시작하면 그 어느 때보 다 빠르게 NCD 장치와 통신 할 수 있습니다!

위의 샘플은 2 개의 릴레이에 대한 제어 및 상태 읽기를 보여줍니다. 모든 R2x RS-232 시리즈 릴레이 컨트롤러와 호환됩니다.

위의 스크린 샷은 NCD 구성 요소 라이브러리에서 사용할 수있는 2 개의 완전 기능 이중 채널 샘플 중 하나를 보여줍니다. NCD 구성 요소 라이브러리 페이지 에서 모든 예제를 확인하십시오  .

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

SSR2xRS
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


솔리드 스테이트 릴레이 옵션

솔리드 스테이트 릴레이는 농업용 스위칭 애플리케이션 또는 원격 스위칭에 이상적입니다. SSR은 펌프, 밸브, 솔레노이드, 조명 및 기타 고 신뢰성 애플리케이션을 제어하기 위해 자주 선택됩니다. NCD 솔리드 스테이트 릴레이 컨트롤러  에는 솔리드 스테이트 릴레이가 포함되어 있지 않지만 제품을 사용자 정의 할 때 필요한 솔리드 스테이트 릴레이 유형을 선택할 수있는 옵션이 있습니다. 이 컨트롤러는 특정 Crydom 솔리드 스테이트 릴레이에 맞게 특별히 설계되었지만 다른 회사에서 만든 다른 솔리드 스테이트 릴레이와 호환 될 수도 있습니다. 솔리드 스테이트 릴레이 옵션 검토

· 제품 사양

기계 도면

배선도

pub?w=1456&h=578&1624485298



릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.


RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.

솔리드 스테이트 릴레이 선택

SSR은 기계식 스위치처럼 정확히 작동하지 않으므로 각 솔리드 스테이트 릴레이의 데이터 시트를주의 깊게 검토하십시오. SSR에는 종종 최소 부하 요구 사항이 있으며 일부는 특정 애플리케이션을위한 외부 스 너버 회로가 필요합니다. SSR은 일반적으로 기계식 스위치와 같은 방식으로 전압계에서 작동하지 않습니다. SSR은 보편적으로 상호 교환 할 수 없으므로 AC 또는 DC 애플리케이션에도 선택해야합니다. 일부 SSR은 강제 공기 냉각이 필요하며 적절히 환기하지 않으면 손상 될 수 있습니다. SSR 선택에 대해 확실하지 않은 경우 Crydom.com의 전문가에게 문의하십시오.
