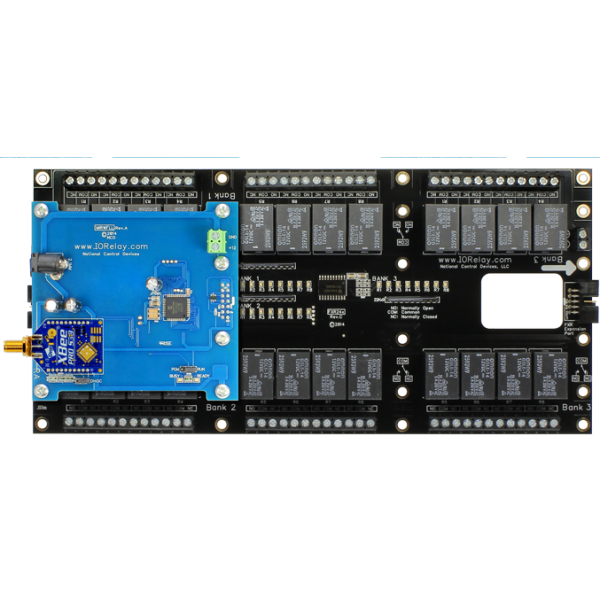

MirW 접점 폐쇄 다중 지점 간 24 채널 2 마일 범위 요약정보 및 구매

MODEL : MirWFLL_FXR245_2MILE

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • MirW 접점 폐쇄 다중 지점 간 24 채널 2 마일 범위
    +0원

제품 정보

기능 개요
  • 24 채널 SPDT 릴레이 수신 컨트롤러
  • 범용 스위칭 애플리케이션에 이상적
  • 최대 8 개의 원격 접점 폐쇄 송신기 지원
  • 릴레이 수신기에 대한 다중 접점 폐쇄 송신기
  • 메시 네트워킹은 수신기에 대한 경로를 자동으로 찾습니다.
  • 1 또는 2 마일 범위의 900MHz 무선 작동
  • 실내 및 비 LOS 1,000 ~ 2,000 피트 범위
  • 고 이득 안테나를 사용하여 최대 28 마일 범위
  • 컴퓨터, 프로그래밍, 사용자 지정
  • 릴레이 플래시, 토글, 켜기 / 끄기 및 타이머 제어

당사의 24 채널 MirW 릴레이 컨트롤러는 온보드 릴레이를 제어하기위한 여러 원격 접점 폐쇄 송신기의 수신기 역할을합니다. 최대 8 개의 접점 폐쇄 송신기를 사용하여 1 ~ 2 마일 (가시선) 거리에서 온보드 릴레이를 제어 할 수 있습니다. MirW 컨트롤러는 Digi 900HP-S3B 900MHz 장거리 메시 네트워킹 통신 모듈을 사용합니다. 장치는 함께 작동하여 데이터를 수신 릴레이 컨트롤러로 전달합니다. 이렇게하면 범위를 벗어난 장치가 릴레이 보드와 통신 거리 내에있는 다른 장치로 데이터를 전달할 수 있습니다. 무선 메시 네트워킹 토폴로지는 완전 자동이며 자체 조정됩니다. 메시 장치는 항상 함께 작동하여 대상 릴레이 수신기로 데이터를 가져옵니다. 8 개의 네트워크 홉을 지원하는 NCD 메시 네트워킹 릴레이 컨트롤러는 주변 장치를 사용하여 지속적으로 경로를 찾습니다.

온보드 범용 릴레이는 모터, 펌프, 밸브, 솔레노이드 및 조명과 같은 대부분의 스위칭 애플리케이션에 사용하기에 이상적입니다. 온보드 릴레이는 릴레이 당 3 개의 연결 지점이있는 SPDT 유형입니다. 릴레이 타이머, 플래셔, 데드 맨 스위치, 워치 독 타이머 등과 같은 고급 릴레이 기능을 포함하여이 컨트롤러 시리즈에 다양한 옵션을 맞춤 제작할 수 있습니다. MirW 컨트롤러는 가장 유연한 릴레이 컨트롤러 제품군 중 하나입니다. 이 제품이나 다른 제품을 정확한 용도에 맞게 사용자 정의 할 수 있는지 알려주십시오. NCD는 가장 까다로운 애플리케이션을위한 맞춤형 미러 솔루션을 제공 할 수 있습니다.

MirW 컨트롤러 정보

MirW 시리즈 컨트롤러를 사용하면 여러 원격 위치에있는 스위치가 단일 위치에 설치된 릴레이를 제어 할 수 있습니다. MirW 시리즈 컨트롤러는 접점 폐쇄 입력을 허용하며 고전력 솔리드 스테이트 릴레이에서 저전력 기계식 릴레이에 이르기까지 다양한 유형의 릴레이를 트리거하는 데 사용할 수 있습니다. MirW 시리즈 컨트롤러는 특수 MirW 릴레이 컨트롤러 및 여러 원격 송신기를 포함하여 그룹으로 판매됩니다. MirW 패키지는 당사 웹 사이트를 사용하여 생성되며 즉시 사용할 수 있도록 미리 구성되어 있습니다. 리모컨의 접점 폐쇄는 해당 MirW 릴레이를 직접 제어합니다.

추가 정보

MirW 컨트롤러는 1-Mile Point-to-Point 및 2-Mile Mesh 옵션으로 제공됩니다. 1- 마일 및 2- 마일 옵션은 함께 작동하지 않습니다. 1-Mile Point-to-Point에서는 모든 송신기가 MirW Relay 컨트롤러에 대한 1-Mile 가시 거리 내에 있어야합니다. 2- 마일 메시 버전에는 릴레이 컨트롤러와 송신기 사이에 2 마일 이하의 경로가 필요합니다. 2-Mile Mesh 버전은 수신기를 찾을 때까지 송신기에서 송신기로 데이터를 전달하므로 2-Miles 가시선을 초과하지 않는 경로를 갖는 것이 매우 중요합니다. 1- 마일 옵션은 2- 마일 옵션보다 빠릅니다. 1- 마일 버전의 반응 시간은 1 초 이내에 예상됩니다. 2-Mile 버전의 반응 시간은 5 초 이내로 예상되지만 설치에 따라 최대 30 초까지 걸릴 수 있습니다. 여러 1 마일 및 2 마일 컨트롤러 세트가 큰 간섭없이 동일한 위치에 존재할 수 있습니다. 모든 MirW 시리즈 컨트롤러에는 외부 안테나가 함께 제공됩니다.

깊이있는 MirW

MirW 컨트롤러는 즉시 사용할 수 있습니다. 그러나 사용자는 MirW 송신기를 구성하여 다른 릴레이 제어 명령을 보낼 수 있습니다. MirW 송신기는 USB 인터페이스 모듈 (NCD 부품 번호 ZUSB) 및베이스 스테이션 소프트웨어 (https://ncd.io/start)를 사용하여 구성 할 수 있습니다. 애플리케이션에 특정한 릴레이 제어 명령을 전송하도록 MirW 송신기를 구성하거나 컨트롤러와 함께 제공되는 사전 구성된 릴레이 제어 명령을 사용하기 만하면됩니다. NCD 기술 지원은 고급 구성 요구 사항을 지원하고 특정 요구 사항에 특화된 패키지를 구축 할 수 있습니다.

참고 : 모든 무선 장치에서 데이터 손실이 발생할 수 있습니다. MirW 시리즈 컨트롤러는 최대 6 회까지 데이터 통신을 시도하며 6 회 시도 후 자동으로 재 시도하지 않습니다.

MirW 컨트롤러 주문 방법

이 항목을 장바구니에 추가하면 많은 옵션이 나타납니다. 여기에서는 사용 가능한 옵션을 이해하는 데 도움이되도록 옵션을 안내합니다.

  • Relay Receiver Type은 설치하고자하는 릴레이의 종류를 나타냅니다. 애플리케이션에 가장 적합한 릴레이 유형을 선택하십시오. 이 항목은 필수입니다. 유효한 선택을하기 전까지는이 항목을 장바구니에 추가 할 수 없습니다.
  • 900HP-S3B 통신 모듈이 포함됩니다. 이 섹션은 통신 모듈을 받게 될 것임을 알려줍니다. 옵션을 선택할 필요가 없습니다.
  • 다음 섹션에서는 릴레이 수신기에 전원을 공급하기위한 전원 공급 장치 옵션을 선택할 수 있습니다. 당사의 전원 공급 장치를 사용하지 않는 경우 1.25A 이상을 제공 할 수있는 고품질 컴퓨터 등급 공급 장치를 사용하십시오. 당사의 컨트롤러에는 전원 연결을 단순화하기 위해 2.1mm 중앙 ​​포지티브 배럴 커넥터가 장착되어 있습니다.
  • MirW 송신기 옵션은 송신기의 크기와 수량을 선택하는 곳입니다. MirW 컨트롤러는 최대 8 개의 송신기를 지원합니다. 이것은 "소프트"한계입니다. 즉, 항상 더 추가 할 수 있지만 해당 영역에 너무 많은 송신기가 있으면 통신 속도가 느려지기 시작합니다. 필요한 경우 8 개 이상 추가 할 수 있지만 일반적으로 가능하면 8 개 이하를 권장합니다. 각 송신기는 1, 2, 4 또는 8 개의 접점 폐쇄 입력으로 제공됩니다. 각 입력은 컨트롤러에서 선택 릴레이를 제어하는 ​​데 사용할 수 있습니다. 송신기에는 프로그래밍 가능한 기능이 있으므로 MirW 컨트롤러에 거의 모든 명령을 내 리도록 각 송신기를 구성 할 수 있습니다. 1, 2, 4 또는 8 채널 송신기의 조합을 주문에 추가하십시오. 필요한 작업을 정확히 수행하도록 모두 구성합니다.
  • 모든 MirW 송신기에는 전원 공급 장치가 필요합니다. 특정 애플리케이션에 대한 전원 공급 장치의 수량을 선택하십시오.
  • 유도 성 부하 (모터, 변압기 또는 모든 유형의 자기 코일이있는 모든 것)를 제어 할 때 유도 억제 커패시터를 사용하는 것이 좋습니다. 유도 억제 캡은 유도 소스 근처의 외부에 배선해야합니다. 회로 기판에 제대로 통합 할 수 없기 때문입니다. 배선도를 보려면 커패시터 옆에있는 "자세히 알아보기"버튼을 클릭하십시오. 어떤 유형의 커패시터를 선택해야할지 확실하지 않은 경우, 당사가 제공하는 가장 크고 가장 비싼 캡이 가장 긴 작동 수명을 제공하지만 지정된 전압 범위 내에서 작동하는 한 모두 매우 오래 지속됩니다.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

MirWFLL_FXR2410_2MILE_XSC MirWFLL_FXR245_2MILE_XSC
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


10a_spdt_relay

10Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 10A 릴레이 옵션과 함께 사용할 수 있으므로 10A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 10-Amp 릴레이는 SPDT 유형으로 공통 (C), 정상 개방 (NO) 및 정상 폐쇄 (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

5a_SPDT_relay

5Amp SPDT 신호 릴레이 옵션

이 컨트롤러는 5A 릴레이 옵션과 함께 사용할 수 있으므로 5A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 범용 스위칭 애플리케이션에 이상적인이 릴레이는 전원 스위칭에 중점을두고 있으며 릴레이 접점이 새 경우 최대 150 Ohms의 더 높은 On 저항 (접촉 저항이 1 미만으로 떨어짐)으로 인해 저전력 신호에 사용해서는 안됩니다. 침입 기간 후 옴). 5-Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 모든 연결은 최대 12 AWG 와이어를 수용 할 수있는 나사 단자를 통해 이루어집니다. 데이터 시트 검토

· 제품 사양

배선도

pub?w=1458&h=2031&1624485298
pub?w=1461&h=1032&1624485298
pub?w=1460&h=1101&1624485298
pub?w=1460&h=1604&1624485298
pub?w=1456&h=578&1624485298

pub?w=1456&h=645&1624485298


무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.


송신기 컨트롤러 사양

이 표는 모든 NCD MirC 송신기 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 아래에 제공된 사양은 전력 예산 책정 목적으로 만 사용되며 실제 측정 값을 나타내지 않을 수 있습니다.

SPDT 릴레이 컨트롤러 사양

이 표는 모든 NCD SPDT 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.

통신 모듈 사양

이 표는 모든 NCD 통신 모듈을 다룹니다. NCD 통신 모듈은 3.3VDC에서 작동하지만 아래 정격은 21 ° C (70 ° F)에서 12VDC에서 작동하는 마스터 컨트롤러에 미치는 영향을 강조합니다. 최대 정격은 전력 예산 계획 목적으로 사용해야하며 단기 절대 최대 피크 전류 소비를 반영 할 수 있습니다. 일부 등급은 추정되며 주기적으로 수정 될 수 있습니다.

메모:

MirW 장치는 주문 과정에서 미리 구성된 상태로 판매됩니다. 이 구성을 설치 한 후에 변경하는 것이 항상 쉬운 것은 아니며 구성 프로세스를 완료하려면 일부 구성 요소를 반환해야 할 수도 있습니다. 접점 폐쇄 입력은 접점 폐쇄 기능이있는 스위치, 버튼 또는 센서에만 연결할 수 있습니다. 전압 감지 애플리케이션에 사용하기에 적합하지 않습니다. MirW 장치는 900MHz에서 Digi 900HP-S3B 양방향 통신을 사용하여 원격 장치가 제대로 작동하는지 확인합니다. 사용 중 LED는 항상 제대로 작동하는 원격 장치를 나타내는 데 사용됩니다. 사용 중 LED가 깜박이지 않으면 MirW 컨트롤러가 원격 장치와 통신 할 수 없습니다. 깜박이는 사용 중 LED는 MirW 컨트롤러간에 모든 통신이 제대로 작동하는지 확인하는 것입니다.

주의 : 전압 입력 없음

참고 :  사용자가 있어야  결코  MIRC 컨트롤러의 입력에 어떤 전압을인가하지, 이러한 입력은 연락 폐쇄 연결 만 제공됩니다.

주의 : 릴레이는 전압 출력을 제공하지 않습니다.

참고 :  릴레이는 전압 출력을 제공하지 않습니다. 그들은 지역 철물점의 전등 스위치에있는 터미널과 똑같이 접점 폐쇄 출력을 제공합니다. 선택한 모델 컨트롤러에 따라 릴레이 배선이 약간 다릅니다.

900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.
