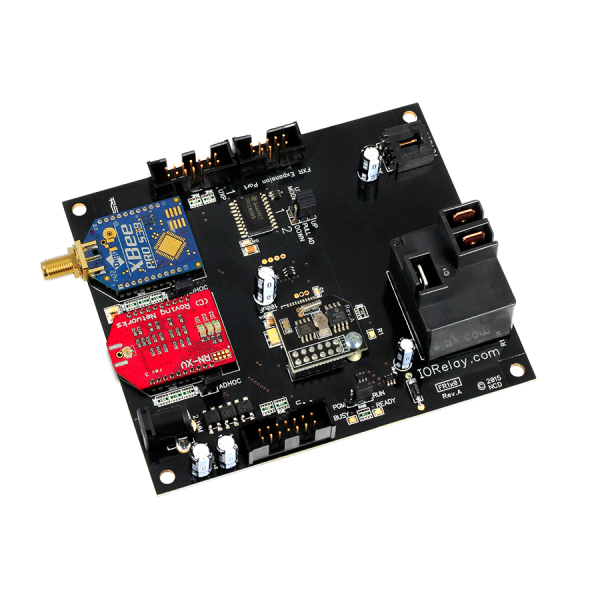

16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 1 채널 고전력 릴레이 컨트롤러 요약정보 및 구매

MODEL : FR120

상품 선택옵션 0 개, 추가옵션 0 개

브랜드 NCD
판매가격(VAT 포함) 0원
수량별 할인은 별도 문의
포인트 0점
배송정보 유료(주문시 결제)
점포택배 / 평균 7일 이내 도착(토,일,공휴일 제외)

선택된 옵션

  • 16 개의 GPIO 또는 ADC 및 I2C가있는 Fusion 1 채널 고전력 릴레이 컨트롤러
    +0원

제품 정보

기능 개요
  • 구매시 SPDT 20A 또는 SPST 30A 릴레이 구성
  • 듀얼 통신 포트가 동시에 2 대의 PC와 통신
  • 센서, 시간 또는 컴퓨터 제어 릴레이 지원
  • 컴퓨터없이 자동 릴레이 활성화 구성
  • 무제한 확장 옵션을위한 I²C 포트
  • 입력에 따른 푸시 알림 이벤트 지원
  • 센서 입력을 기반으로 외부 릴레이 제어
  • 베이스 스테이션 소프트웨어가 모든 기능을 안내합니다.
  • 듀얼 8 채널 10 비트 A / D 컨버터 (* 공유)
  • 듀얼 8 채널 프로그래밍 가능 GPIO (* 공유)
  • 듀얼 UXP I / O 확장 포트 (* 공유)
  • 옵션 RTC 및 메모리 확장 기능
  • 릴레이 확장 용 FXR 릴레이 확장 포트
  • * 공유 기능은 결합 할 수 없습니다. 하나만 선택하십시오.


Fusion 1 채널 고전력 릴레이 컨트롤러 개요

이 1 채널 Fusion 컨트롤러를 사용하면 세계의 다른 컨트롤러와 달리 고전력 릴레이를 쉽게 자동화 할 수 있습니다. 센서 입력을 기반으로 활성화 할 릴레이를 구성하거나 시간 일정에 따라 릴레이 활성화를 구성합니다. 듀얼 인터페이스를 사용하면 두 대의 컴퓨터가 온보드 릴레이를 동시에 제어 할 수 있으므로 좋아하는 두 가지 통신 기술을 사용하여 제어 할 수 있습니다. Fusion은 세계에서 가장 확장 가능한 릴레이 컨트롤러입니다. 현재 Fusion I2C 확장 포트에 연결되는 300 개 이상의 컨트롤러를 제조하고 있습니다 (NCD I2C 장치 범주 참조). Fusion은 무한한 확장 기능과 함께 매우 저렴한 가격으로 높은 기능을 제공하도록 설계 되었기 때문에 경쟁 컨트롤러와 비교할 수 없습니다. Fusion은 Base Station 소프트웨어를 사용하여 구성되므로 Fusion을 사용하기 위해 프로그래밍 할 필요가 없습니다. 프로그래머라면 Base Station의 로그 창을보고 Fusion에 명령을 보내는 방법을 배웁니다. 귀하가 보내는 모든 데이터를 보여 주므로 귀하의 소프트웨어에서 당사의 기능을 쉽게 복제 할 수 있습니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. Base Station의 로그 창을보고 Fusion에 명령을 보내는 방법을 배웁니다. 귀하가 보내는 모든 데이터를 보여 주므로 귀하의 소프트웨어에서 당사의 기능을 쉽게 복제 할 수 있습니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. Base Station의 로그 창을보고 Fusion에 명령을 보내는 방법을 배웁니다. 귀하가 보내는 모든 데이터를 보여 주므로 귀하의 소프트웨어에서 당사의 기능을 쉽게 복제 할 수 있습니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. 귀하가 보내는 모든 데이터를 보여 주므로 귀하의 소프트웨어에서 당사의 기능을 쉽게 복제 할 수 있습니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. 귀하가 보내는 모든 데이터를 보여 주므로 귀하의 소프트웨어에서 당사의 기능을 쉽게 복제 할 수 있습니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. 수백 개의 새로운 센서와 컨트롤러를 지속적으로 구축하면서 세계에서 가장 강력한 릴레이 컨트롤러를 사용하는 방법을 배우고 무제한 확장을 활용하십시오. Fusion 하드웨어에는 디지털 I / O에 사용할 수있는 16 개의 I / O 라인, 8/10 비트 아날로그-디지털 변환 또는 구형 NCD 확장 장치 추가를위한 2 개의 UXP 확장 포트가 포함됩니다. Fusion에는 FXR 릴레이 확장 포트도 포함되어있어 필요한 경우 혼합 유형의 더 많은 릴레이를 제어 할 수 있습니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. 필요한 경우 혼합 유형의 더 많은 릴레이 제어를 허용합니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다. 필요한 경우 혼합 유형의 더 많은 릴레이 제어를 허용합니다. 옵션 인 TLEE 메모리 및 실시간 클록 확장은 향상된 기능과 시간 일정에서 릴레이 활성화를 가능하게합니다.

Fusion 컨트롤러는 우리가 제조 한 가장 강력한 컨트롤러입니다. 타의 추종을 불허하는 다양한 통신 옵션을 제공하는 Fusion을 사용하면 전 세계 어디서나 모든 컴퓨터 시스템과 쉽게 통신 할 수 있습니다.

Fusion : 세계에서 가장 다재다능한 릴레이 컨트롤러

Fusion은 컴퓨터 제어 릴레이의 조합으로 센서 입력에 따라 자동으로 릴레이를 제어 할 수 있습니다. Fusion 컨트롤러는 또한 시간 일정을 저장할 수있어 하루 중 특정 시간에 릴레이를 켜고 끌 수 있습니다.

ProXR : 컴퓨터 제어 릴레이

ProXR Relay 제어 기능은 최고의 컴퓨터 제어 릴레이 솔루션을 제공합니다. 4 세대 ProXR Advanced 명령 세트는 컨트롤러에 구성된 센서 및 시간 제어 기능을 재정 의하여 릴레이의 컴퓨터 제어를 제공하도록 설계되었습니다.

반응기 : 센서 제어 릴레이

애플리케이션이 센서 제어 릴레이를 요구할 때 Reactor는 센서 값에 따라 릴레이, 타이머 및 카운터를 트리거하는 간단한 구성을 가리키고 클릭 할 수 있도록합니다. Reactor가 온도, 조명 수준, 습도, 동작 감지 등을 기반으로 릴레이 제어 요구 사항을 관리하도록하십시오. 대부분의 센서와 호환되는 Reactor는 프로그래밍없이 가장 까다로운 자동화 작업을 관리 할 수있는 강력한 릴레이 제어 솔루션입니다.

Taralist : 시간표 제어 릴레이

정기적으로 활성화하려면 릴레이가 필요하십니까? Taralist를 사용하면 최대 999 개의 이벤트로 시간 활성화 릴레이 일정을 만들 수 있습니다. 일광 절약 시간, 공휴일 및 윤년 지원을 통해 Taralist는 정기적 인 시간 일정에 따라 릴레이 제어가 필요한 모든 응용 프로그램을 관리 할 수 ​​있습니다. 시간 일정에 따라 센서 제어 릴레이가 필요한 애플리케이션을 위해 Taralist와 Reactor를 연결합니다. (중요 정보는 아래 권장 액세서리 참조)

I2C : 상상을 넘어선 확장

Fusion은 I2C 포트에 연결되는 300 개 이상의 확장 컨트롤러가있는 확장의 마스터입니다. 생각할 수있는 거의 모든 종류의 확장을 연결하고 다양한 센서 및 컨트롤러 중에서 선택하십시오. I2C 확장은 현재 우리가 설계 노력에 집중하고있는 곳입니다. 우리는 지속적으로 소프트웨어 드라이버를 개발하고 있으므로 작업 예제를 즉시 볼 수 있습니다. 하드웨어 라이브러리는 현재 소프트웨어 샘플보다 앞서 있으므로 특별히 필요한 사항이있는 경우 알려 주시면 며칠 내에 샘플을받을 수 있습니다. 2020 년 10 월 업데이트 :이 기능은 최신 기술이 출시 되었기 때문에 더 이상 권장되지 않습니다.

Fusion : 확장을위한 설계

2 개의 UXP 확장 포트가있는 Fusion 컨트롤러는 확장 방법을 알고 있습니다. Fusion 컨트롤러에 아날로그-디지털 변환기, 접점 폐쇄 감지기 및 디지털 전위차계를 쉽게 추가 할 수 있습니다. Fusion 컨트롤러는 또한 I2C 장치를 지원하여 애플리케이션 목표를 충족하기 위해 다양한 센서를 추가합니다. FXR 확장 포트를 사용하면 Fusion 컨트롤러에 확장 릴레이 보드를 추가 할 수 있습니다.

Fusion Series 컨트롤러에는 16 개의 프로그래밍 가능한 I / O 라인이 있으며 접점 폐쇄 입력, 디지털 입력, 디지털 출력, 8/10 비트 아날로그에서 디지털로 변환 또는 I²C 확장에 사용할 수 있습니다. 대부분의 경우 이러한 기능은 응용 프로그램에 따라 혼합 및 일치 될 수 있습니다. Fusion 시리즈 릴레이 컨트롤러는 애플리케이션에 연결하는 방법을 알고 있습니다. 간단한 포인트 앤 클릭 구성으로 단 몇 분 만에 다양한 센서를 읽을 수 있습니다. Fusion은 백그라운드에서 센서를 자동으로 모니터링하고 센서가 트립되거나 허용 범위를 벗어나는 경우 릴레이 제어 결정을 내립니다.
  • 접점 폐쇄 입력 기능
  • 퓨전 디지털 I / O
  • 퓨전 아날로그에서 디지털로 변환
  • I2C 확장 성
  • 2 개의 UXP 포트
  • 거리 측정
  • FXR 확장 포트

Fusion : 자동화를 위해 구축

Fusion Series 릴레이 컨트롤러는 릴레이 제어 결정을 자동으로 내 리도록 제작되었습니다. 시간 스케줄링에서 센서 모니터링에 이르기까지 Fusion은 프로그래밍없이 릴레이 제어 기능을 빠르고 직관적으로 자동화하도록 설계된 다양한 기능을 제공합니다. 우리는 1995 년부터 개발해온 기술의 진정한 혼합이기 때문에 Fusion을 시리즈 이름으로 선택했습니다. Fusion은 최고의 릴레이 제어 솔루션을 만들기 위해 함께 작동하는 기술의 명확한 중첩과 함께 우리가 만든 가장 강력한 시리즈 컨트롤러입니다.

  • 기지국 소프트웨어
  • 시간 예약
  • 원자로 프로세서
  • 센서 모니터링
  • 입력 제한 및 트리거
  • 트리거 이벤트
  • 타이머
  • 카운터
  • 플래셔
  • 컨트롤러 재정의

월드 와이드 액세스

Fusion 컨트롤러는 인터넷 액세스 용으로 설계되었으므로 Fusion은 인터넷 제어 및 웹 페이지 기반 제어 애플리케이션을위한 완벽한 선택입니다. 전 세계 액세스라는 우리의 목표에 따라 Fusion 컨트롤러는 WiFi, 이더넷, 웹 페이지 기반 이더넷 및 802.15.4 무선과 함께 작동하도록 설계되었습니다. 이러한 각 기술은 Fusion 컨트롤러의 전 세계 액세스에 고유 한 이점을 추가합니다.

  • MQTT 및 Amazon AWS IoT 지원
  • TCP / IP 이더넷 및 WiFi 인터페이스
  • 이더넷 웹 페이지 인터페이스 (옵션)
  • 장거리 900MHz 산업용 무선
  • 모든 통신 기술을 통한 푸시 알림

권장 액세서리

Fusion 시리즈 컨트롤러에는 많은 액세서리를 사용할 수 있지만 다른 모든 것보다 먼저 고려해야 할 두 가지 액세서리가 있습니다.

TLEE 확장 모듈은 다음과 같은 이점을 추가합니다.

  • 실시간 클록 및 추가 EEPROM 메모리 추가
  • Taralist 시간 활성화 릴레이 스케줄링 기능 사용
  • 60 % 더 많은 이벤트 트리거를 포함하도록 반응기 기능 확장
  • Fusion 컨트롤러가 다른 무선 Fusion 컨트롤러를 제어하도록 허용 (실험적)
  • Fusion Controller 간 센서 공유 활성화 (실험적)
  • 푸시 알림 활성화

Fusion 시리즈 컨트롤러에 문제가있는 경우를 대비하여 하나 이상의 USB 통신 모듈 (부품 번호 : ZUSB)이 준비되어 있어야합니다. 기술 지원은 문제 해결을 위해 하나 이상의 ZUSB없이 지침을 제공하지 못할 수 있습니다.

베이스 스테이션 소프트웨어는 당사 웹 사이트에서 무료로 다운로드 할 수 있으며 NCD 장치를 사용하기위한 출발점으로 간주되어야합니다. Fusion 컨트롤러의 거의 모든 기능에는 구성 및 / 또는 테스트를 위해베이스 스테이션 소프트웨어가 필요합니다. 베이스 스테이션은 Fusion 시리즈 컨트롤러를 성공적으로 사용하는 데 필수적입니다. Base Station은 현지화 된 설치 또는 인터넷을 통해 모든 통신 기술을 사용하여 Fusion 컨트롤러와 통신합니다.

Fusion : 의사 소통을 위해 구축

이중 통신 포트 인터페이스는 선택할 수 있음을 의미합니다. Bluetooth, USB, WiFi, 이더넷, 장거리 900MHz 무선 또는 RS-232 등 좋아하는 통신 기술 중 두 가지를 선택하십시오. Fusion은 가장 필요한 통신 기술에 쉽게 적응합니다. 두 개의 다른 네트워크를 통해 컨트롤러에 액세스해야합니까? 문제 없습니다. 두 개의 이더넷 / WiFi 통신 기술 만 사용하면됩니다. Fusion은 인터넷 통신 프로토콜에 생명을 불어 넣습니다. Fusion 컨트롤러에는 2 개의 인터페이스 포트가 있습니다. 아래에서 두 가지 통신 옵션을 선택하고 선호하는 통신 기술을 사용하여 제어하십시오. 아래에서 Fusion 통신 옵션에 대해 알아보십시오.


통신 모듈 옵션

ZRS RS-232 직렬 모듈

RS-232 직렬 통신 모듈

NCD RS-232 직렬 통신 모듈을 사용하면 세계에서 가장 많은 통신 표준을 쉽게 통합 할 수 있습니다. 표준 직렬 명령을 통해 쉽게 제어 할 수 있도록 데스크탑 PC 및 랩톱에 쉽게 인터페이스합니다. 대부분의 NCD 장치는 일반적으로 115.2K Baud로 기본 설정됩니다. 그러나 구형 저비용 장치는 9600 보드 데이터 속도를 주요 표준으로 구현합니다. 여기에서 RS-232 통신 모듈에 대해 자세히 알아보십시오.

RS485 모듈

RS-485 직렬 통신 모듈

당사의 RS-485 직렬 통신 모듈을 사용하면 최대 4,000 피트 거리에서 최대 256 개의 NCD 장치를 쉽게 네트워크화 할 수 있습니다. 각 RS-485 노드에는 RS-485 마스터에 대한 3 선 연결을위한 3 개의 나사 단자가 있습니다. 여기에서 RS-485 통신 모듈에 대해 자세히 알아보십시오.

ZUSB USB 모듈 측면 입구

USB 통신 모듈

USB 인터페이스 모듈을 사용하면 USB 포트를 사용하여 장치를 쉽게 제어 할 수 있습니다. 사용 가능한 USB 포트에 연결하기 만하면 표준 직렬 명령을 사용하여 장치 제어를 시작할 수 있습니다. NCD USB 인터페이스 모듈은 업계 최고의 정품 FTDI USB- 직렬 변환기 칩을 갖추고 있습니다.  여기에서 USB 통신 모듈에 대해 자세히 알아보십시오.

이더넷 통신 모듈

이더넷 TCP / IP 통신 모듈

표준 이더넷 TCP / IP 통신을 사용하여 NCD 장치를 제어합니다. 소켓을 열고 TCP / IP 데이터를 송수신하여 장치를 제어하기 만하면됩니다. 이더넷 TCP / IP 통신 모듈은 3 세대 이더넷 대 직렬 통신 모듈을 특징으로합니다. 통합 웹 페이지를 사용하여 설정을 구성하십시오. 이 장치에 특별한 기능을 추가하려면 사용자 지정 웹 페이지를 업로드하십시오. 시작하는 데 도움이되는 몇 가지 샘플 HTML 파일이 포함되어 있습니다.  여기에서 NCD5500 이더넷 통신 모듈에 대해 자세히 알아보십시오.

Key Fob KFX 원격 제어 모듈

KFX Key Fob 원격 제어 모듈은 원격 제어 버튼을 누르거나 놓을 때 직렬 데이터를 생성합니다. 원격 제어 버튼은 ProXR 호환 릴레이 컨트롤러와 페어링 된 경우 릴레이 활성화 및 비활성화 명령을 보내는 데 사용할 수 있습니다. KFX 모듈은 호환 가능한 인터페이스 모듈 커넥터가있는 거의 모든 NCD 장치에 직렬 명령을 보내는 데 사용할 수도 있습니다. 직렬 통신을 구성하려면 USB 구성 어댑터가 필요합니다.  여기에서 KFX 모듈에 대해 자세히 알아보십시오.

열쇠 고리 리모컨 KeyFob

대형 건반 리모컨은 가시선에서 최대 700 피트 떨어진 곳에서 원격 작동을 제공합니다. 최대 200 피트 범위의 가시선이있는 1 ~ 5 개의 버튼을 제공하는 소형 열쇠 고리를 사용할 수 있습니다. 최대 40 개의 열쇠 고리를 단일 KFX 모듈에 안전하게 페어링 할 수 있으며 각 원격 트리거는 동일한 기능을 수행합니다. 각 리모컨에 대해 자세히 알아 보려면 열쇠 고리를 클릭 하거나 모든 KFX 관련 액세서리를 보려면 여기를 클릭하십시오.

모든 링크가 새 창에서 열립니다.

열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob
열쇠 고리 리모컨 KeyFob

MQTT를 지원하는 WiFi Bluetooth USB 3 in 1 모듈

표준 WiFi TCP / IP 통신을 사용하여 NCD 장치를 제어하거나 무선 가상 COM 포트를 사용하는 간단한 무선 컴퓨터 대 장치 인터페이스에 통합 Bluetooth를 사용합니다. 쉬운 연결을 위해 가상 COM 포트를 제어하려면 USB 포트를 사용하십시오. 이것은 모든 구성 설정에 대해 통합 된 웹 페이지 사용자 인터페이스를 사용하여 쉬운 설정으로 다양한 솔루션을 시도 할 수있는 저렴한 솔루션입니다. 인터넷을 통한 원격 작업을 위해 WiFi를 통해 MQTT 서버에 연결합니다.  여기에서 WiFi TCP / IP 통신 모듈에 대해 자세히 알아보십시오.

블루투스

Bluetooth SPP 프로필을 사용하여이 장치는 가상 COM 포트로 표시되는 Bluetooth를 사용하여 PC에 연결됩니다. 최대 200 피트 떨어진 곳에서이 장치와 통신하십시오!

와이파이

통합 웹 페이지를 사용하여 필수 설정을 구성하고 TCP 통신을 사용하여 단순 바이트 패킷을 사용하여 장치와 통신합니다. 통합 릴레이 제어 웹 페이지는 일부 NCD 릴레이 컨트롤러에 사용할 수 있습니다.

USB

이 장치는 USB 인터페이스를 사용하여 PC, MAC 또는 Linux 시스템에 연결하고 가상 COM 포트 드라이버를 설치합니다.

MQTT 및 Amazon AWS 연결

Amazon AWS를 포함한 MQTT 서버에 직접 연결하고 전 세계 어디에서나이 디바이스와 통신합니다. 연결된 장치를 제어하려면 제어 바이트가 포함 된 주제를 구독하십시오. 연결된 장치의 응답 바이트가 클라우드에 게시됩니다.

TCP 통신 및 UDP

이 통신 모듈은 UDP 브로드 캐스트를 전송하여 네트워크에서 WiFi 모듈의 IP 주소를 찾는 데 도움을줍니다. 발견되면 포트 2101을 열고 데이터 바이트를 송수신하여 연결된 장치를 제어하고 WiFi 네트워크를 통해 응답을 읽습니다.

802.15.4 모듈 무선

장거리 무선 산업용 메쉬

장거리 무선 메시 네트워킹은 모든 무선 통신 기술 중 가장 선호하는 기술입니다. 이것은 NCD가 안전한 900MHz에서 작동하는 공장에서 권장하는 유일한 통신 기술입니다. 메시 기술은 한 위치에서 다른 위치로 데이터를 도약하여 의도 한 대상에 도달하므로 사용자는 무선 모듈이 서로 도약 범위 내에 있는지 확인하는 것 외에 다른 작업을 수행 할 필요가 없습니다. 우리는 Digi 900HP-S3B 모듈을 많은 제품에 사용합니다. 이는 업계 최고의 제품이기 때문입니다. 모듈 사이의 거리가 2 마일이고 홉이 최대 8 개이므로이 기술을 사용하여 16 마일의 무선 영역을 커버 할 수 있습니다. 고 이득 안테나를 사용하는이 모듈은 최대 28 마일 떨어진 원격 모듈과 통신 할 수 있습니다. 데이터 호핑은 라이브 장치간에 만 작동합니다. 데이터는 수면 센서 사이를 이동하지 않습니다. 데이터는 센서에서 게이트웨이 및 모뎀으로 이동합니다. 데이터는 또한 게이트웨이와 모뎀 사이에서 도약합니다.  여기에서 장거리 무선 모듈에 대해 자세히 알아보십시오.

관련 부품 번호

이 제품은 이전에 아래 표시된 부품 번호를 사용하여 제조되었을 수 있습니다.

FR130_802154 FR120_802154 FR130_XSC FR120_XSC FR130_BLUETOOTH FR120_BLUETOOTH FR130_ZBT FR120_ZBT FR130_ETHERNET FR120_ETHERNET FR130_ZETH-ME FR120_ZETH-ME FR130_WEB-I FR120_WEB-I FR130_ZETH-NET FR120_ZETH-NET FR130_KFX FR120_KFX FR130_KEYFOB FR120_KEYFOB FR130_SERIAL FR120_SERIAL FR130_ZRS FR120_ZRS FR130_ZUSB FR120_ZUSB FR130_USB FR120_USB FR130_WIFI FR120_WIFI FR130_ZIGBEE FR120_ZIGBEE FR130_ZBMESH FR120_ZBMESH
참고 : 일부 제품에는 관련 부품 번호가 표시되지 않을 수 있습니다. 형식과 기능을 가능한 한 원본에 가깝게 유지하려고 노력하지만 약간의 변경이 필요한 경우도 있습니다. 교차 호환성에 대한 우려 사항이 있으면 당사에 문의하십시오.

릴레이 옵션


20A_spdt_relay

20Amp SPDT 고전력 릴레이 옵션

이 컨트롤러는 20Amp 릴레이 옵션과 함께 사용할 수 있으므로 20A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 20Amp 릴레이는 SPDT 유형으로 Common (C), Normally Open (NO) 및 Normally Closed (NC) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 NC에 연결됩니다. Common은 NC에서 분리되고 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이의 정격은 NO와 C 사이에서 20A입니다. C와 NC 연결 사이에서 10A를 초과하지 마십시오. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NC 및 NO 표시로 성형됩니다. 데이터 시트 검토

30A_SPST_relay

30Amp SPST 고전력 릴레이 옵션

이 컨트롤러는 30Amp 릴레이 옵션과 함께 사용할 수 있으므로 30A에서 최대 절대 최대 240VAC까지 고전력 부하를 제어 할 수 있습니다. 고전력 스위칭 애플리케이션에 이상적인이 릴레이는 저전력 신호에 사용해서는 안됩니다. 30Amp 릴레이는 SPST 유형으로 공통 (C) 및 정상 개방 (NO) 연결을 제공합니다. Common은 릴레이가 꺼져있을 때 연결되지 않습니다. Common은 릴레이가 활성화되면 NO에 연결됩니다. 이 릴레이는 .250 ″ Quick Connect 단자 (옵션 액세서리)를 사용하여 릴레이 상단에 연결합니다. 릴레이는 플라스틱에 COM, NO 표시로 성형됩니다. 데이터 시트 검토

· 제품 사양

배선도

pub?w=1463&h=1333&1624485298
확대하려면 클릭

pub?w=1456&h=578&1624485298


본질적인

선적 서류 비치

연락

튜토리얼

NCD베이스 스테이션 다운로드

WiFi 모듈 설정

Wi-Fi 구성 키트를 사용하여 네트워크에 연결하려면 Wi-Fi 통신 모듈을 구성해야합니다. Wi-Fi 구성 키트는 3 개의 LED가있는 작은 블랙 보드로 구성됩니다. 구성 보드는 ZIGMO로 표시됩니다. 모듈은 그림과 같이 보드에서 제거하고 ZIGMO에 연결해야 할 수 있습니다. ZIGMO는 구성을 위해 컴퓨터의 USB 포트에 연결되며 일부 USB 드라이버를 컴퓨터에 설치해야 할 수 있습니다. 베이스 스테이션 소프트웨어는 Wi-Fi 통신 모듈을 구성하는 데 필요하며 무료로 다운로드 할 수 있습니다. 이 소프트웨어는 해당 지역에서 호환되는 Wi-Fi 라우터를 식별하고 선택한 라우터를 Wi-Fi 통신 모듈에 할당합니다. 네트워크 보안 옵션은 암호를 포함하여이 소프트웨어를 사용하여 구성 할 수 있습니다. NCD베이스 스테이션 소프트웨어는 다음에서 찾을 수 있습니다.ncd.io/start .

이더넷 릴레이 제어 소개

이 비디오는 store.ncd.io의 이더넷 릴레이 컨트롤러를 사용하여 LAN (Local Area Network)을 통한 릴레이 제어를 소개합니다. 이더넷은 네트워크 프로토콜 스택으로 인해 더 복잡한 통신 인터페이스 중 하나 일 수 있습니다. 릴레이 제어의 가장 중요한 부분을 보여 드리기 위해 분석해드립니다. ncd.io/start 에서 NCD베이스 스테이션을 찾을 수 있습니다 .

USB 소개

USB 통신의 장단점과 이것이 릴레이 컨트롤러와 애플리케이션에 미치는 영향을 설명합니다. controlanything.com에서 멀어지면서 일부 정보는 오래되었습니다. 대부분의 최신 운영 체제에는 FTDI 드라이버가 설치되어 있으므로베이스 스테이션 만 있으면됩니다.

Digi XBee ® 제어 릴레이와 호환되는 USB FTDI 통신 모듈

FT232RL USB 인터페이스 어댑터 16 채널 릴레이 컨트롤러 보드를 제어하는 ​​Digi XBee ® 풋 프린트와 유사합니다.  https://store.ncd.io/product/usb-communications-module-ft232rl-zusb/ 에서 사용 가능 FTDI에서 사용 가능한 드라이버 : http : //www.ftdichip.com/FTDrivers.htm 기지국 소프트웨어 : ncd.io/start Digi.com은 산업용 무선 애플리케이션을위한 다양한 XBee 인터페이스 모듈을 제공합니다. Digi XBee® 장치는 NCD 제품과 호환됩니다.

Fusion 소개

Fusion 시리즈 산업용 릴레이 컨트롤러에 대한 개요를 확인하십시오. 장치의 모든 하드웨어 및 펌웨어에 대한 분석과 애플리케이션을 가져와 미래를 보장하기 위해 제공되는 통신 모듈을 확인하십시오. Reactor 로직을 사용하면 릴레이가 온보드 센서에 응답 할 수 있습니다. Taralist를 사용하면 릴레이가 시간과 일정에 응답 할 수 있습니다. ProXR을 사용하면 릴레이를 수동으로 재정의하고 제어 할 수 있습니다.

USB 설정

NCD 릴레이 컨트롤러와 함께 작동하도록 ZUSB 모듈을 설정하는 방법을 알아보십시오. NCD ZUSB 모듈 사용 방법에 대한 전체 지침 및 세부 정보는 https://ncd.io/zusb-usb-communications-module-quick-start-guide/ 문서를  참조하십시오. 이 비디오의 일부는 이전에 따라 오래되었을 수 있습니다. 이 비디오를 만든 이후로 controlanything.com에서.

802154 범위

장애물이 있거나없는 300 ′ 및 1 마일 범위에서 802.15.4의 무선 범위에 대한 간단한 데모입니다.

무선 범위 테스트 설정

이 비디오는 무선 통신 모듈에서 실제 범위를 얻는 데 사용한 설정을 알려줍니다.

WiFi 소개

WiFi 모듈 및 기술을 소개합니다. store.ncd.io 에서 제공하는 WiFi 릴레이 컨트롤러 사용에 대한 장점, 단점 및 유용한 정보를 알아보십시오 https://ncd.io/wifi-module-quick-start-guide/ 에서 WiFi 릴레이 컨트롤러를 사용하고 구성하는 방법에 대한 자세한 정보를 찾을 수 있습니다  .

가상 직렬 설정을 통한 이더넷

가상 COM 포트를 사용하여 이더넷 모듈과 통신하는 방법을 알아보십시오. 가상 COM 포트 통신은 유선 및 무선 릴레이 제어를 이미 사용하고 이더넷 릴레이 컨트롤러에 대한 지원을 빠르게 추가하려는 기존 애플리케이션에 이상적입니다. 가상 COM 포트 통신을 통해 마치 제어 PC에 직접 연결된 것처럼 이더넷 릴레이 보드에 명령을 보낼 수 있습니다.

Web-i FTP 지침

FTP 및 Web-i 인터페이스 사용자 정의 방법을 알아보십시오. Web-i 인터페이스와 작동 방식을 일부 변경하려면이 비디오의 지침을 따르고 몇 분 안에 작동 및 개발할 수 있습니다.

Web-i 구성

Web-i를 올바르게 구성하는 방법을 알아보십시오. 필요에 맞게 Web-i의 구성을 변경하는 방법을 알아보십시오. 매크로 사용자 지정, UDP 브로드 캐스트 변경, 고정 IP 주소 또는 암호 설정 등이 비디오를 통해 시작하고 실행할 수 있습니다.

Web-i 시작하기

이 비디오는 자신을 익히고 Web-i 인터페이스를 사용하는 방법에 대한 기본 사항을 보여줍니다. Web-i 컨트롤러를 찾는 데 사용되는이 소프트웨어가 변경되었습니다. 이제 NCD베이스 스테이션을 사용하여 Web-i 장치를 찾을 수 있습니다. ncd.io/start 에서 Base Station을 다운로드 할 수 있습니다 .

Web-i 소개

다음 프로젝트에서 Web-i를 사용하여 얻을 수있는 이점과 기능에 대해 알아보십시오. 릴레이 제어에서 센서 모니터링까지 Web-i는 웹 제어 릴레이를위한 사용하기 쉬운 인터페이스를 제공합니다.

Com 포트 찾기

Windows 기반 컴퓨터에서 COM 포트를 찾는 방법을 알아보십시오. 베이스 스테이션을 사용하여 릴레이 컨트롤러의 COM 포트를 찾을 수도 있습니다. 베이스 스테이션은 ncd.io/start 에서 다운로드 할 수 있습니다 .

유선 통신

우리가 제공하는 모든 유선 통신 인터페이스의 장단점에 대한 개요를 확인하십시오. 어떤 유선 기술이 귀하의 필요에 가장 적합한 지 알고 싶다면이 비디오를 통해 몇 분 안에 필요한 정보를 얻을 수 있습니다. 이더넷의 힘이 필요하든 RS-232의 단순함이 필요하든 우리는 귀하의 애플리케이션에 맞는 것을 제공합니다.

릴레이 제어 소개

이 비디오는 응용 프로그램에 필요한 릴레이 컨트롤러를 결정하는 방법과 릴레이 옵션 간의 차이점에 대한 일반적인 개요를 안내합니다. 당사 제품을 처음 사용하거나 새 응용 프로그램에 대한 복습이 필요한 경우 여기에서 시작하는 것이 좋습니다.

유도 억제

인덕션에 대해 알아보고 릴레이 컨트롤러와 어떻게 작동하는지 알아보십시오. 유도 억제는 릴레이 제어 애플리케이션을 간헐적이고 신뢰할 수 없게 만들 수 있습니다. 이 비디오는 원인, 피하는 방법 및 응용 프로그램에서 원인을 설명하는 방법을 보여줍니다.



Hiph-Power 릴레이 컨트롤러 사양

이 표는 모든 NCD 고전력 릴레이 컨트롤러를 다룹니다. 모든 정격은 21 ° C (70 ° F)에서 12VDC 작동을 가정합니다. 대부분의 등급은 추정치이며 정기적으로 개정 될 수 있습니다. 일부 등급은 성능 향상 최적화없이 재고 컨트롤러 설정을 나타냅니다. 예상 처리 시간은 백그라운드 서비스 및 명령 선택의 영향을받을 수 있습니다. 대기 전력 소비는 통신 모듈이 설치되어 있지 않고 컨트롤러에서 활성화 된 릴레이가 없다고 가정합니다. 전력 소비량을 더 잘 예측하려면 활성화 된 릴레이 및 통신 모듈의 전력 소비량을 추가하십시오.

통신 모듈 사양

이 표는 모든 NCD 통신 모듈을 다룹니다. NCD 통신 모듈은 3.3VDC에서 작동하지만 아래 정격은 21 ° C (70 ° F)에서 12VDC에서 작동하는 마스터 컨트롤러에 미치는 영향을 강조합니다. 최대 정격은 전력 예산 계획 목적으로 사용해야하며 단기 절대 최대 피크 전류 소비를 반영 할 수 있습니다. 일부 등급은 추정되며 주기적으로 수정 될 수 있습니다.

퓨전 호환성

Fusion 컨트롤러는 다양한 하드웨어와 호환됩니다. 통신 모듈에서 I2C 장치에 이르기까지 Fusion 컨트롤러는 세계에서 가장 확장 가능한 릴레이 컨트롤러입니다. 사용 가능한 모든 확장 장치를 살펴보십시오.

I2C 확장 참고 사항

우리는 이러한 모든 장치에 대한 소프트웨어 드라이버를 개발 중이지만 현재 하드웨어 라이브러리가 소프트웨어 샘플을 초과합니다. 특히 필요한 것이 있으면 알려 주시면 며칠 내에 작업 샘플을 얻을 수 있도록 노력하겠습니다.

900HP-S3B 무선 호환성 정보

주의 : 호환성 정보는 다음 제품에는 적용되지 않습니다.

  • NCD 엔터프라이즈 솔루션
  • NCD 무선 센서
  • NCD 엔터프라이즈 모뎀 및 게이트웨이

알림 : 호환성 참고 사항은 Fusion, ProXR, ProXR Lite, Taralist 및 Reactor 시리즈 제품을 포함한 NCD 산업용 제품에 적용됩니다.

호환성 정보

900HP-S3B 통신 모듈을 사용하는 경우 ZIGMO_PCB 를 사용하여 모듈 설정을 구성해야합니다. 장거리 무선 센서는 통신 모듈을 제거하지 않고도 무선으로 프로그래밍 할 수 있습니다.

900HP-S3B 모뎀  또는 900HP-S3B 통신 모듈을 지원하는 일부 종류의 게이트웨이도 필요합니다.

이더넷 TCP / IP 호환성 정보

이 장치는 네트워크에서이 장치의 IP 주소를 식별하는 데 도움이되는 포트 13,000에서 주기적으로 UDP 패킷을 보냅니다.

RS-232 직렬 호환성 참고 사항

NCD RS-232 직렬 통신 모듈은 마이크로 프로세서의 UART 신호와 직접 호환되지 않는 표준 RS-232 신호 (+/- 10VDC)와 호환됩니다. Arduino, Microchip PIC 또는 기타 일반 마이크로 컨트롤러로 작업하는 경우 통신 모듈이 필요하지 않습니다. 마이크로 컨트롤러는 모든 NCD 컨트롤러의 온보드 프로세서와 직접 통신합니다.

RS-485 직렬 호환성 정보

NCD RS-485 직렬 통신 모듈은 NCD ProXR, ProXR Lite, Fusion 및 Taralist 시리즈 컨트롤러와 호환됩니다. 이 모듈은 NCD 장치와 함께 작동하도록 설계되었지만 NCD 제품군 외부 장치와 함께 사용할 수 있습니다. 이 장치는 투명한 RS-485 to USART 직렬 변환기 역할을합니다. NCD가 아닌 제품은 여러 장치를 지원하기 위해 소프트웨어 네트워킹 프로토콜이 필요합니다.
