특징

• 20GHz로의 홉핑 주파수 분석
• VCO 주파수 정착
• 주파수 스윕
• 20GHz 펄스 레이더
• PLLs 분석
• 주파수 고정 루프
• 디지털 변조 분석(예: FSK)
• FM 분석

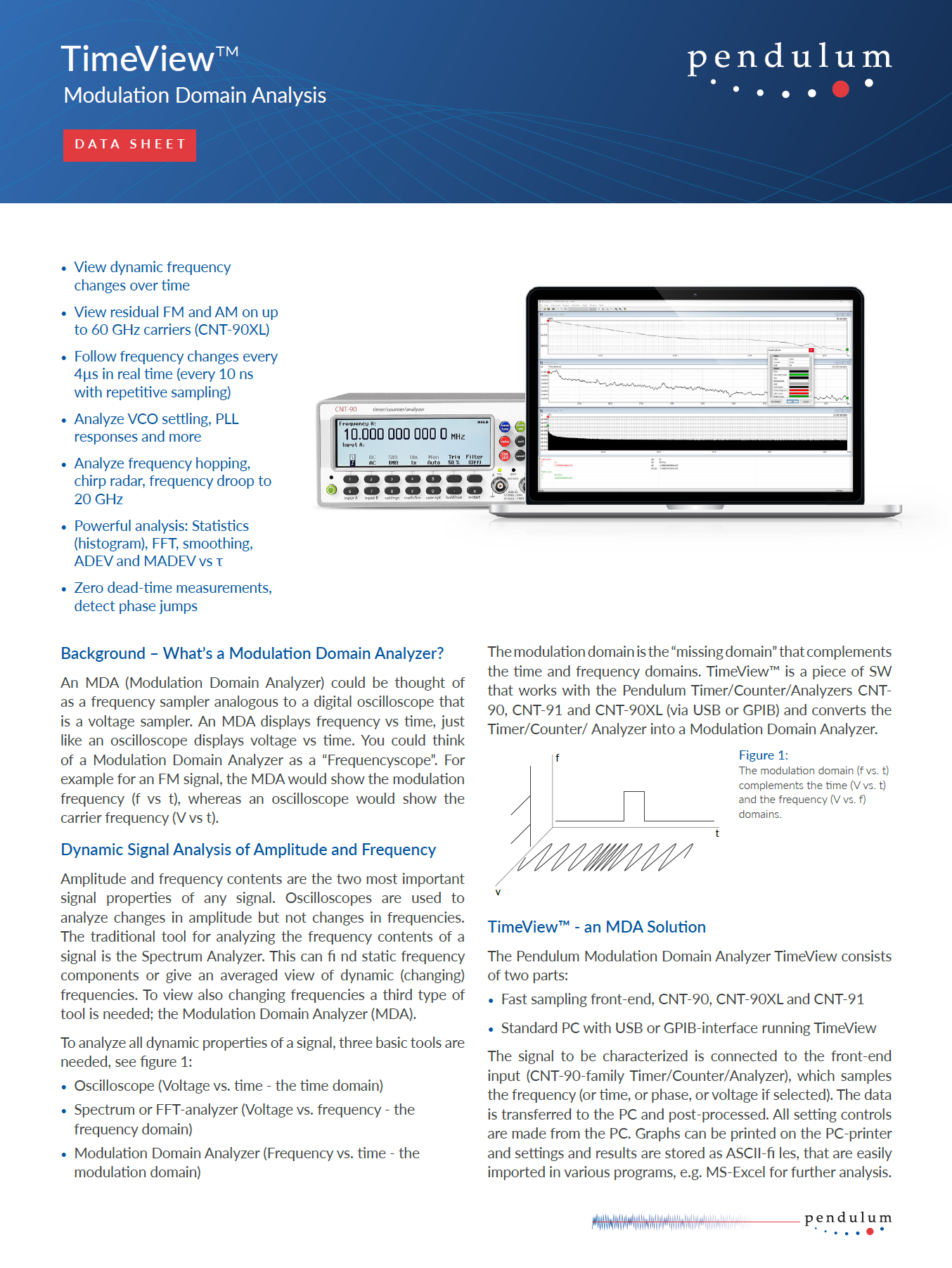

개요

TimeView 변조 도메인 분석기 소프트웨어를 사용하여 시간 또는 주파수의 동적 신호 변화를 분석하여 통계 분포, FFT 분석 및 평활화를 포함한 고급 통계 분석을 강화합니다. TimeView는 두 가지 버전으로 제공됩니다: CNT-9x 카운터를 사용할 수 있는 TimeView 2와 모델 CNT-91 또는 CNT-91R을 프론트엔드로 사용해야 하는 향상된 버전 TimeView 3입니다.

제로 데드 타임 측정

TimeView™는 또한 상상할 수 있는 시간 또는 주파수 관련 매개변수에서 느린 변동(trends)을 기록하고 분석할 수 있습니다. 위상, 듀티 사이클, 펄스 폭, 상승/하강 시간, RPM 등. CNT-90 패밀리 타이머/카운터/analyz 및 TimeView™는 진정한 제로 데드 타임 측정을 수행하며, 예를 들어 주기 연속 및 시간 앨런 편차 대 τ을 가능하게 합니다.

통계 함수

통계 기능에는 측정된 매개변수의 분포 히스토그램 제시가 포함되며, 이는 예를 들어 결정 진동자, 레이더 장비, CD 플레이어 등 다양한 테스트 객체의 지터 분석에 이상적입니다.

FFT 기능은 전원 공급 장치에서 발생하는 변조 노이즈와 같은 의도된 변조든 원치 않는 변조든 모두 보여줍니다. 평활 기능은 무작위 측정 노이즈를 제거하고 기본적인 경향을 드러냅니다.

신호가 반복적인 경우 TimeView™는 신호의 파형을 표시할 수도 있습니다. 추가 오실로스코프가 필요 없습니다!

TimeView™ SW - 20GHz까지의 변조 도메인 분석

이 시스템은 외부 10MHz 주파수 기준과 비교하여 직접 주파수를 측정하도록 설계되었습니다. 피코타임은 최대 30MHz 범위에서 측정할 수 있도록 직접 디지털 신시사이저(DDS) 기술을 사용하는 헤테로다인 시스템을 기반으로 합니다. 외부 10MHz 기준을 2×107로 나눈 값은 매초마다 시간 간격을 측정하는 데 사용됩니다.

이제 변조, 지터, 방황, 스위프 선형성, 주파수 애자일 통신, 무선 LAN, 블루투스 주파수 홉핑, VCO 주파수 응답 등 거의 모든 유형의 시간 또는 주파수의 동적 변화를 분석할 수 있습니다.

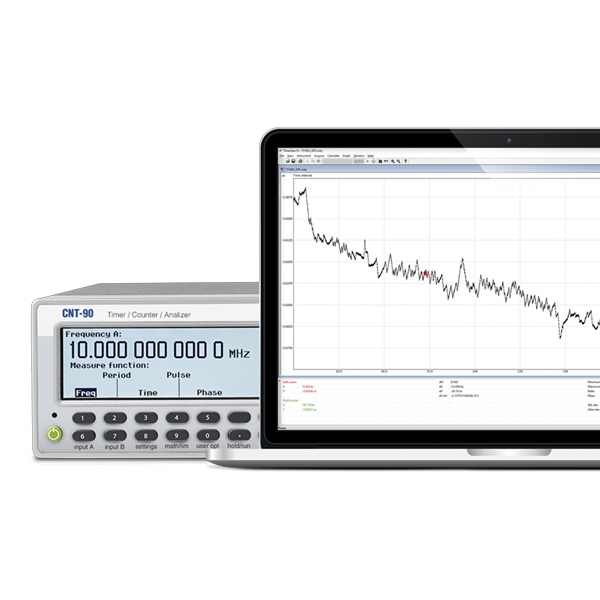

Windows용 TimeView™ 변조 도메인 분석 소프트웨어는 CNT-90 계열 타이머/카운터/분석기를 최대 20GHz 주파수 범위의 고성능 MDA(변조 도메인 분석기)로 변환합니다. 저희는 다른 변조 도메인 분석기 솔루션보다 저렴한 비용으로 고해상도 분석을 제공합니다.

TimeView 2는 모든 카운터(CNT-90, CNT-90XL, CNT-91 및 CNT-91R)와 호환됩니다. 향상된 TimeView 3는 애질런트의 단종 모델 53310A의 에뮬레이션과 향상된 사용자 인터페이스를 제공합니다. 추가 기능을 활용하기 위해 TimeView 3에는 CNT-91 또는 CNT-91R이 필요합니다.
