• 초당 25만 측정
• 시간 간격 측정 해상도(100ps)
• 주파수 범위: 400MHz 표준, 3GHz, 8GHz, 15GHz 및 20GHz 옵션
• 다중 매개변수 표시 및 결과 그래픽 표시
• USB 및 GPIB 표준
• 내장 배터리 옵션을 통한 전원 없는 현장 작동

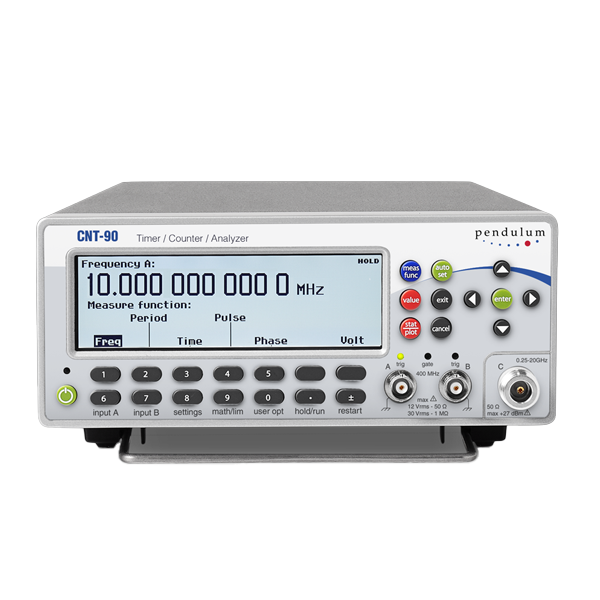

CNT-90 주파수 타이머/카운터/분석기는 주파수, 시간 또는 위상의 측정, 분석 및 보정에 탁월합니다. 생산 테스트 시스템에서 R&D, 교정 연구소 또는 현장에서는 CNT-90 타이머/카운터/분석기가 시중의 많은 기존 카운터보다 우수한 성능을 발휘합니다.

CNT-90은 고성능 주파수 카운터로, 측정 속도가 초당 250,000회로 빠르며, 메모리 깊이는 내부 메모리 대비 75k, 고해상도는 100ps 단일 샷(시간), 해상도는 12자리/초(주파수)입니다. CNT-90은 매우 경쟁력 있는 가격으로 사용 편의성, 다중 모드 그래픽/숫자 디스플레이, 향상된 측정 제어 기능을 제공합니다.

PC 연결을 위해, CNT-90에는 USB 및 GPIB(IEEE 488.2) 인터페이스가 표준으로 제공됩니다. GPIB 인터페이스는 SCPI/1999를 준수하며 전환 가능한 HP53131A 에뮬레이션 모드를 포함하고 있어 구형 모델 카운터용으로 설계된 테스트 시스템에 쉽게 포함될 수 있습니다. 따라서 구형 카운터를 최신 CNT-90으로 교체할 때 53131A용으로 개발된 시스템 명령어를 다시 프로그래밍할 필요가 없습니다.

2k 측정 결과/초(GPIB 또는 USB)의 빠른 버스 전송 속도로 CNT-90은 처리량을 최대 90%까지 증가시켜 테스트 시스템 시간을 절약합니다.

표준 게이트 주파수 카운터와 달리 CNT-90은 이벤트의 연속적인 타임스탬프를 통해 모든 개별 주기를 연속적으로 캡처할 수 있으며, 데드타임 없이 이벤트 보간 오류 없이 모든 전체 이벤트 주기를 측정할 수 있습니다. 이 과정을 통해 여러 측정값을 최소 제곱 선형 회귀하여 측정 해상도에 3자리 이상의 숫자를 추가할 수 있습니다.

CNT-90은 주파수 범위가 400MHz 표준이며 3, 8, 14, 20GHz 옵션이 있습니다. OCXO 옵션은 매우 높은 안정성(월 0.01ppm)과 매우 높은 안정성(월 0.003ppm) 두 가지가 있습니다.

CNT-90은 히스토그램, 추세선, 변조 등의 결과를 그래픽으로 표현하는 주파수 카운터로, 느린 드리프트에서 빠른 지터 및 변조에 이르기까지 시간 대비 무작위 신호 분포와 측정 변화를 이해할 수 있게 해줍니다. 평균, 최소, 최대 p-p, 표준 편차, 앨런 편차를 포함한 완전한 통계 분석은 그래픽 형식과 숫자 형식 모두에서 볼 수 있습니다.

TimeView, 변조 도메인 분석기 소프트웨어(선택 사항)를 사용하면 CNT-90 통계 처리가 더 강력해지고 분석 기능이 확장됩니다.

CNT-90 및 CNT-90XL은 최소 4.5시간 동안 주전원 없이 작동할 수 있는 90Wh 용량의 선택적 배터리 팩을 갖추고 있습니다. 대기 상태에서 배터리 팩은 OCXO를 24시간 이상 따뜻하게 유지할 수 있습니다. 주파수 카운터/분석기의 배터리 작동은 세 가지 다른 응용 분야에서 유용합니다:

• 현장에서 주전원 없는 작동
• 안정성을 유지하기 위한 고안정성 OCXO 운송으로 예열 시간 없이 목적지에서 즉시 사용 가능
• 내장된 UPS(중단 없는 전원 공급 장치) 역할을 하는 배터리 백업
