특징

• 듀얼 채널 MHz 주파수 분석기 - 24GHz까지 RF 채널 옵션 추가
• 매우 높은 해상도: 14ps(시간), 12-13자리/s(주파수)
• 초고속 측정 속도: 초당 최대 100만 개의 샘플
• 갭 프리 제로 데드 타임 주파수 및 주기 측정
• 하나의 상자에 두 개의 병렬 카운터/분석기 포함
• 다양한 데이터 표현이 가능한 그래픽 터치스크린
• PC 또는 태블릿에서 쉽게 원격 제어 가능

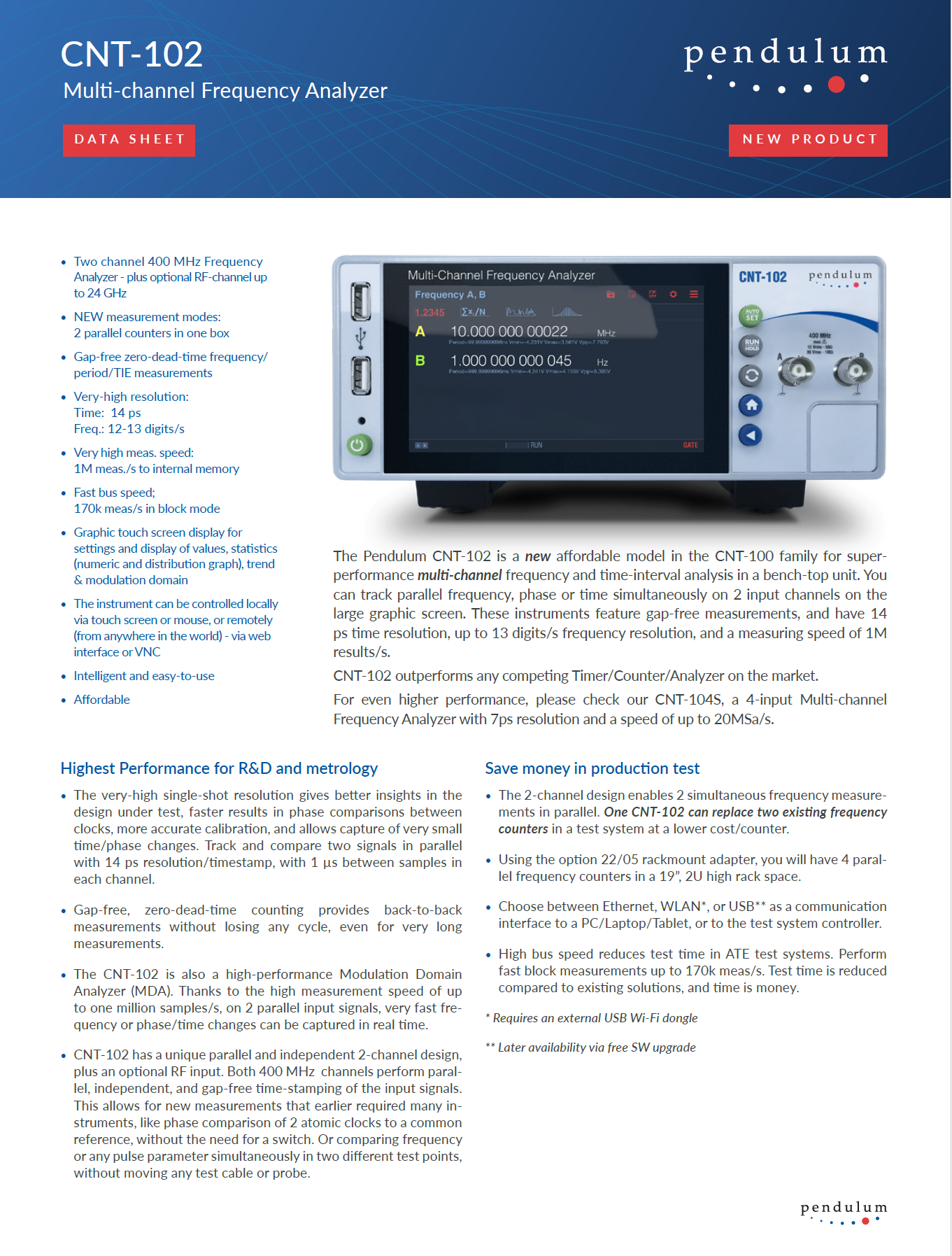

개요

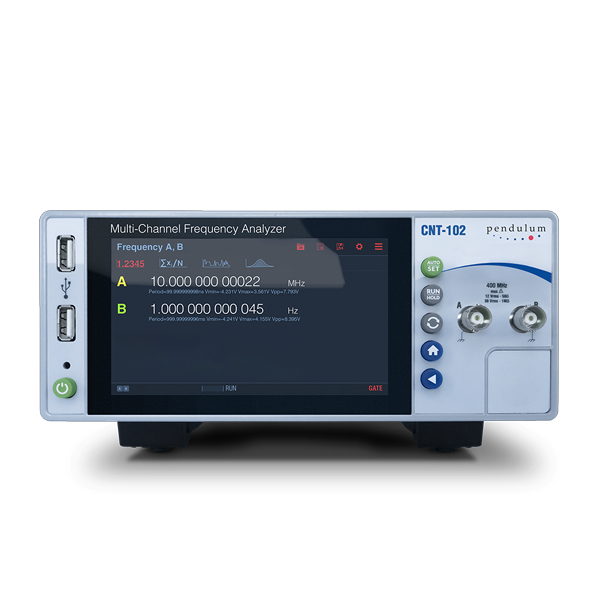

진자 CNT-102는 벤치탑 유닛에서 다중 채널 주파수 및 시간 간격 분석을 위한 CNT-100 제품군의 새로운 저렴한 모델입니다. 큰 그래픽 화면에서 두 개의 입력 채널에서 병렬 주파수, 위상 또는 시간을 동시에 추적할 수 있습니다. 이 기기들은 간격 없는 측정 기능을 갖추고 있으며, 14ps 해상도, 최대 13자리/s 주파수 해상도, 그리고 1M 결과/s의 측정 속도를 가지고 있습니다. CNT-102는 시중의 경쟁사 타이머/카운터/분석기보다 우수한 성능을 발휘합니다.

더 높은 성능을 원하시면, 7ps 해상도와 최대 20MSa/s의 속도를 갖춘 4입력 다중 채널 주파수 분석기인 CNT-104S를 확인해 주시기 바랍니다.

고성능: 2채널, 초고속 및 14ps 해상도

매우 높은 단일 샷 해상도는 테스트 중인 설계에 대한 더 나은 인사이트를 제공하며, 시계 간의 위상 비교를 빠르게 하고, 더 정확한 보정을 제공하며, 매우 작은 시간/위상 변화를 포착할 수 있게 합니다. 각 채널의 샘플 간에 1 µ의 속도로 14ps 해상도/타임스탬프가 있는 두 개의 병렬 신호를 추적하고 비교합니다.

갭이 없는 제로 데드 타임 카운팅은 매우 긴 측정에서도 주기를 잃지 않고 연속적으로 측정할 수 있게 해줍니다. CNT-102는 고성능 변조 도메인 분석기(MDA)이기도 합니다. 두 개의 병렬 신호에서 백만 개의 샘플/초의 고속 덕분에 매우 빠른 주파수 또는 위상/시간 변화를 실시간으로 포착할 수 있습니다. CNT-102는 독특한 병렬 독립적인 2채널 설계와 최대 24GHz까지 선택적으로 RF 입력을 제공합니다. 두 400MHz 채널 모두 입력 신호의 병렬, 독립적, 간격 없는 타임스탬프를 수행합니다. 이를 통해 이전에는 스위치 없이도 2개의 원자 시계의 위상 비교와 같은 많은 기기가 필요했던 새로운 측정이 가능해졌습니다. 또는 두 개의 다른 테스트 지점에서 두 번째 기기나 테스트 케이블이나 프로브를 움직이지 않고 동시에 주파수 또는 펄스 파라미터를 비교할 수 있습니다.

생산 테스트 비용 절감

2채널 설계는 2개의 병렬 주파수 측정을 가능하게 합니다. 하나의 CNT-102는 테스트 시스템에서 기존 주파수 카운터 2개를 더 낮은 비용/카운터로 대체할 수 있습니다.

옵션 22/05 랙마운트 어댑터를 사용하면 19인치 2U 고랙 공간에 병렬 주파수 카운터 4개를 설치할 수 있습니다. 이더넷, WLAN* 또는 USB** 중에서 선택하여 PC/노트북/태블릿 또는 테스트 시스템 컨트롤러에 통신 인터페이스로 사용할 수 있습니다.

고속 버스는 ATE 테스트 시스템에서 테스트 시간을 줄여줍니다. 최대 170,000 me/s의 빠른 블록 측정을 수행합니다. 기존 솔루션에 비해 테스트 시간이 단축되고, 시간은 돈입니다.

* 외장 USB WiFi 동글 필요

** 나중에 이용 가능합니다. USB 전체 소프트웨어 기능은 향후 소프트웨어로 제공될 예정입니다 조기 구매한 유닛에 대한 업그레이드

뛰어난 사용 편의성 - 컬러 터치스크린과 직관적인 메뉴

직관적인 메뉴가 있는 대형 컬러 터치 스크린은 간단한 손가락 터치만으로 설정을 설정할 수 있습니다. 또는 무선 마우스를 전면 USB 호스트 포트에 연결하고 대신 화면에서 마우스 클릭을 통해 설정을 설정할 수 있습니다. 또는 웹 서버 인터페이스를 사용하여 대형 PC 화면에서 CNT-102를 제어할 수 있습니다.

지능형 자동 설정은 각 측정 기능에 최적의 설정을 제공하는 데 도움이 됩니다. 악기에 가까이 있을 필요도 없습니다. 웹 서버 기능을 사용하면 이더넷을 통해 CNT-102에 연결하고, 전면 패널을 보고, 측정값을 제어하며, 마우스 클릭 몇 번으로 결과를 읽을 수 있습니다. 주파수 소스를 주어진 한계로 조정할 때, 그래픽 디스플레이는 빠르고 정확한 시각적 보정 지침을 제공합니다.

그래프를 확대/축소하여 커서 판독으로 개별 샘플을 볼 수 있습니다. 측정된 모든 신호를 평활화하여 과도한 노이즈가 있는 경우 기본적인 경향을 드러낼 수 있습니다.

NEW CNT-102 다중 채널 주파수 분석기는 측정 작업과 무관하게 "빅 브라더" CNT-104S를 제외한 모든 기존 벤치탑 주파수 카운터 및 시간 간격 분석기를 능가합니다.

격 제어를 위한 완전한 유연성

CNT-102는 원격 제어 및 데이터 전송을 위한 Gbit 이더넷 인터페이스가 기본으로 제공됩니다. 전면 패널 USB 포트에 WiFi 동글을 사용하면 CNT-102를 로컬 무선 네트워크에 연결할 수 있습니다. USB 2.0 통신 인터페이스는 무료 미래 소프트웨어 업그레이드를 통해 처음부터 하드웨어를 지원하며, 이후에는 전체 소프트웨어 기능을 갖추게 됩니다. 통합 웹 서버를 사용하여 실험실 벤치나 전 세계 어디에서나 기기에 접근하고 제어할 수 있습니다.

매우 유연한 구성

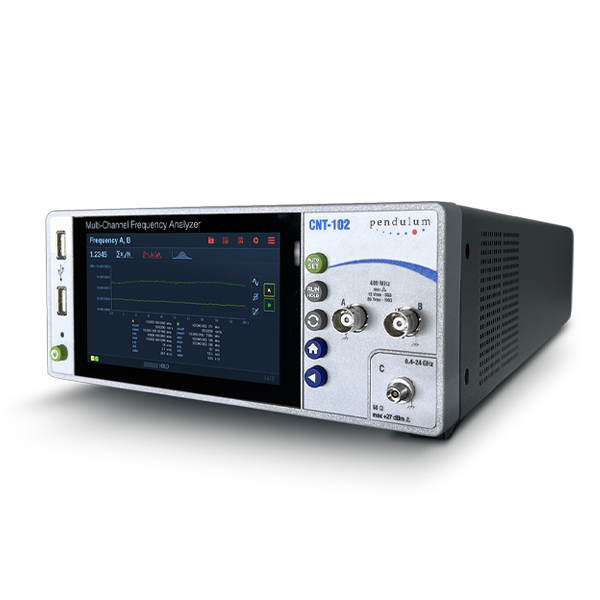

CNT-102는 성능 요구 및/또는 예산에 맞게 원하는 대로 구성할 수 있습니다. RF 주파수 측정을 위해 선택적으로 추가 채널 C를 추가할 수 있습니다. 3GHz 또는 10GHz 기본 HW 중 하나를 선택합니다(10GHz 채널은 15GHz, 20GHz 또는 24GHz로 업그레이드할 수 있는 SW 키입니다).

3가지 타임베이스 오실레이터 옵션 중에서 선택하세요; TCXO와 2배 OCXO.

100MHz 펄스 발생기(SW 라이선스 키)에 0.5Hz 옵션을 추가합니다.

선택적 TIE 측정 기능(SW 라이선스 키)을 추가합니다.

이해하기 쉬운 그래픽 프레젠테이션

CNT-102의 가장 큰 특징 중 하나는 메뉴 지향 설정이 있는 그래픽 디스플레이입니다. 비전문가는 비용이 많이 드는 실수를 감수하지 않고도 쉽게 올바른 설정을 할 수 있습니다. 다중 매개변수 디스플레이에 제공되는 귀중한 신호 정보는 빠른 신호 검증을 위해 DVM 및 스코프와 같은 다른 기기가 필요하지 않게 해줍니다. 측정된 값은 수치와 그래픽으로 표시됩니다. 결과(분포, 추세 등)를 그래픽으로 표현하면 지터의 특성을 더 잘 이해할 수 있습니다. 또한 느린 드리프트에서 빠른 변조에 이르기까지 시간 대비 변화를 훨씬 더 잘 볼 수 있습니다. 동일한 데이터 세트는 숫자, 통계, 분포 및 타임라인 뷰에서 볼 수 있습니다. 동일한 데이터 세트의 뷰를 캡처하고 전환하는 것은 매우 쉽습니다.

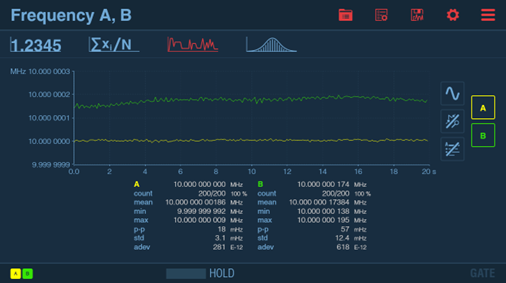

아래 통계 매개변수와 함께 화면에서 두 신호를 동시에 비교합니다. 악기 2개 하나로!

변조 도메인 분석

CNT-102는 하나에서 네 개의 입력 채널에 주파수 변화와 시간 변화를 나타내는 변조 도메인 분석 기능을 내장하고 있습니다. 높은 해상도와 각 채널의 개별 샘플 간 최대 1 µ의 높은 측정 속도 덕분에 예를 들어 다음을 따라 확인할 수 있습니다:

• FM, FSK, BPSK, PWM, PPM 및 기타 시간, 위상 또는 주파수 변조 방식
• 주파수 스윕
• 주파수 과도 현상
• 발진기, VCO 및 PLL에서 주파수 정착
• 신시사이저 스위칭
• 주파수 불안정성, 여기에는 지터가 포함됩니다

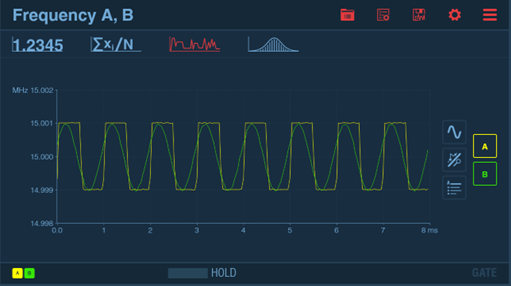

빠른 FM 또는 시간/위상/주파수 변조를 화면에서 하나 또는 두 개의 채널로 확인할 수 있습니다. 여기서 사인파와 사각파 형태를 모두 갖춘 FM 변조를 볼 수 있습니다
