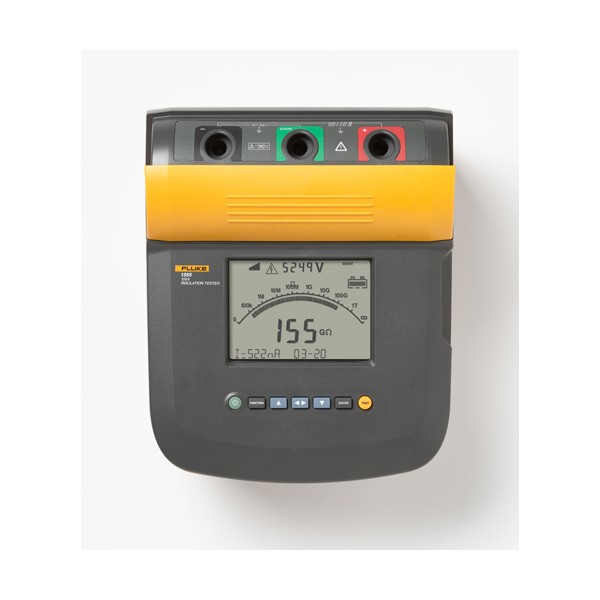

절연저항계(10kV) > 절연저항계

절연 저항 측정

테스트 전압(dc)

범위(dc)

정확도(± 판독값)

250V

< 200kΩ
200kΩ~5GΩ
5GΩ~50GΩ
> 50GΩ

지정되지 않음
5%
20%
지정되지 않음

500V

 < 200kΩ
200kΩ~10GΩ
10GΩ~100GΩ
> 100GΩ

지정되지 않음
5%
20%
지정되지 않음

1000V

 < 200kΩ
200kΩ~20GΩ
20GΩ~200GΩ
> 200GΩ

지정되지 않음
5%
20%
지정되지 않음

2500V

 < 200kΩ
200kΩ~50GΩ
50GΩ~500GΩ
> 500GΩ

지정되지 않음
5%
20%
지정되지 않음

5000V

 < 200kΩ
200kΩ~100GΩ
100GΩ~1TΩ
> 1TΩ

지정되지 않음
5%
20%
지정되지 않음

10000V
(1555만 해당)

 < 200kΩ
200kΩ~200GΩ
10GΩ~2TΩ
> 2TΩ

지정되지 않음
5%
20%
지정되지 않음

막대 그래프 범위

0~1TΩ

절연 테스트 전압 정확도

1mA 부하 전류에서 -0%, +10%

AC 메인 전류 제거 유도

최대 2mA

정전 용량 부하 충전 속도

μF당 5초

정전 용량 부하 방전 속도

1.5s/μF

누출 전류 측정

범위: 1nA~2mA

정확도: ±(5% + 2nA)

정전 용량 측정

범위: 0.01uF~15.00μF

정확도: ±(15% 판독값 + 0.03μF)

타이머

범위: 0~99분

분해능 정확도:
설정: 1분
표시: 1초

작동 중인 회로 경고

경고 범위:
30V~660V ac/dc,
50/60Hz

전압 정확도:
±(15% + 2V)

일반 사양

디스플레이

75mm x 105mm

전원

12V 리드 산성 충전식 배터리, Yuasa NP2.8-12

충전기 입력(AC)

충전기 입력(AC) 85V~250V ac 50/60HZ 20 VA

이 Class II(이중 절연) 기기는 Class 1(접지됨) 전원 코드와 함께 제공됩니다. 보호 접지 단자(접지 핀)는 내부에 연결되어 있지 않습니다. 추가 핀은 추가 플러그 유지용으로만 사용됩니다.

치수

170 mm x 242 mm x 330 mm(6.7 in x 9.5 in x 13 in)

중량

3.6 kg(7.94 lb)

온도(작동)

-20ºC~50ºC(-4ºF~122ºF)

온도(보관)

-20ºC~65ºC(-4ºF~149ºF)

습도

31ºC에서 80%, 50ºC에서는 50%로 선형 감소

고도

2000 m

인클로저 밀봉

IP40

입력 과부하 보호

1000V AC

전자기 호환성

EN 61326

인증

안전 준수

CAT III 1000V, CAT IV 600V

공해 지수

2
